19英寸汽车轮毂轮胎组合三维建模设计

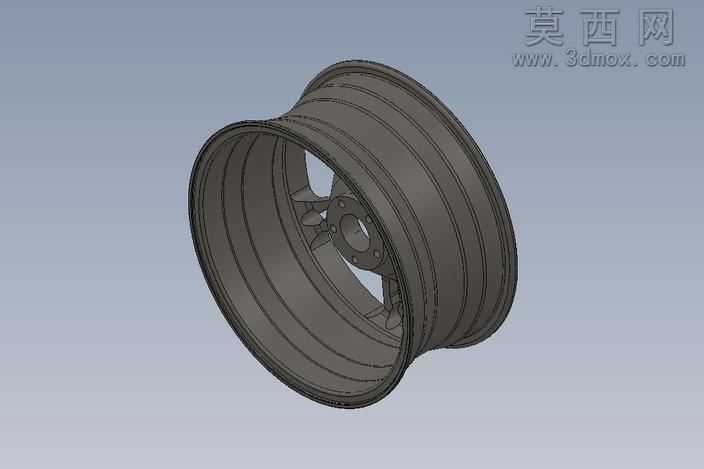

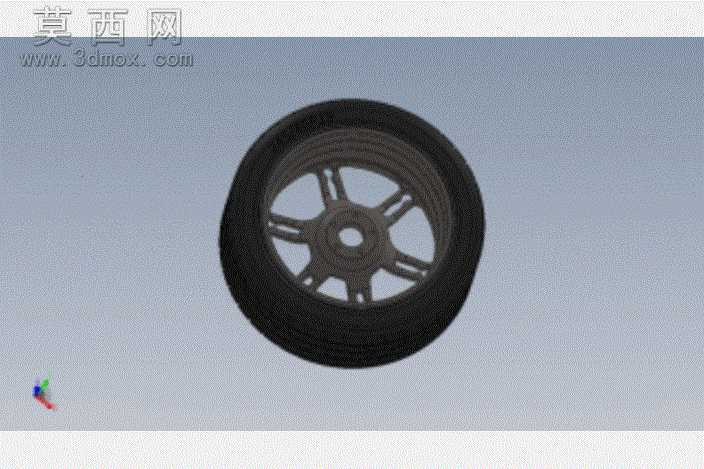

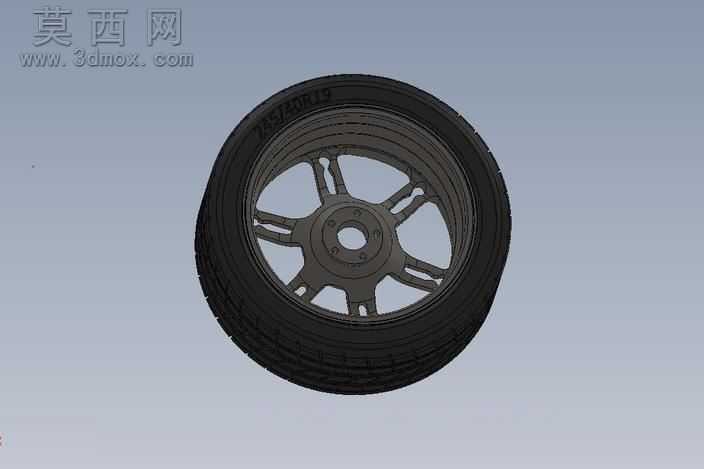

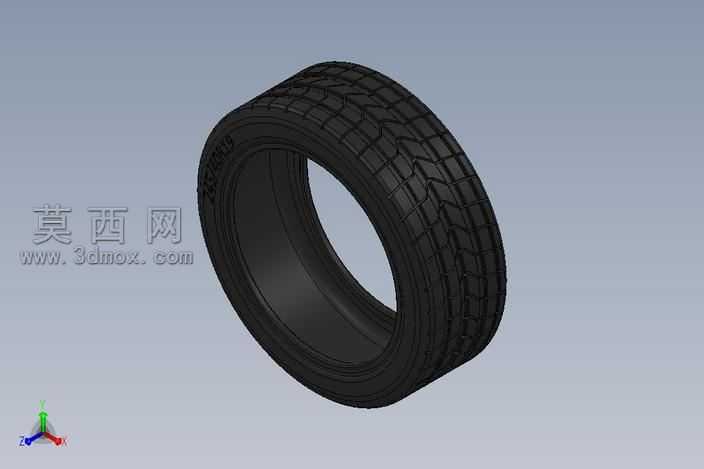

本作品为19英寸规格的轮毂与轮胎组合三维建模成果，建模过程以工业级装配精度为核心标准，首先针对轮毂部分开展结构设计：采用五辐式镂空造型作为基础结构，在三维建模软件中先绘制轮毂中心定位基准轴，依次完成中心安装孔、螺栓固定位、辐条曲面、轮辋安装边的特征构建，每一处辐条的过渡曲面都经过曲率连续校验，既保证造型的流畅视觉效果，也还原了量产轮毂的力学承载结构逻辑，辐条上预留的减重凹槽结构完全参照真实改装轮毂的工艺设计，轮辋边缘的胎圈座、凸峰结构严格匹配19英寸轮胎的安装尺寸规范，避免后续装配出现干涉问题。轮胎部分的建模重点还原橡胶胎体的结构特征，首先绘制轮胎的断面轮廓曲线，通过回转特征生成胎体基础形态，再针对胎面花纹、胎侧标识区域做细节刻画，胎面的防滑纹理采用阵列特征完成均匀排布，胎侧的弧度、与轮辋配合的密封唇边结构都按照真实轮胎的装配公差做参数化设置，保证轮毂与轮胎装配后完全贴合无间隙。材质渲染阶段，轮毂部分赋予哑光金属漆材质，调整金属粗糙度、反光度参数还原铝合金轮毂的真实质感，辐条边缘做轻微的倒角高光处理，突出金属部件的加工质感；轮胎部分赋予哑光黑色橡胶材质，添加细微的颗粒纹理模拟橡胶表面的磨砂触感，胎面花纹的凹槽处做轻微的阴影加深处理，强化结构的立体感。整体建模过程采用全参数化设计逻辑，所有尺寸参数均可根据需求调整修改，装配体中添加了同轴度、面贴合的配合约束，可直接用于整车装配的虚拟验证、改装效果展示、结构力学仿真等场景，模型的结构细节完整度高，无多余碎面、破面问题，可直接导出为通用格式用于各类三维设计场景。
