正交啮合螺旋锥齿轮副三维结构设计

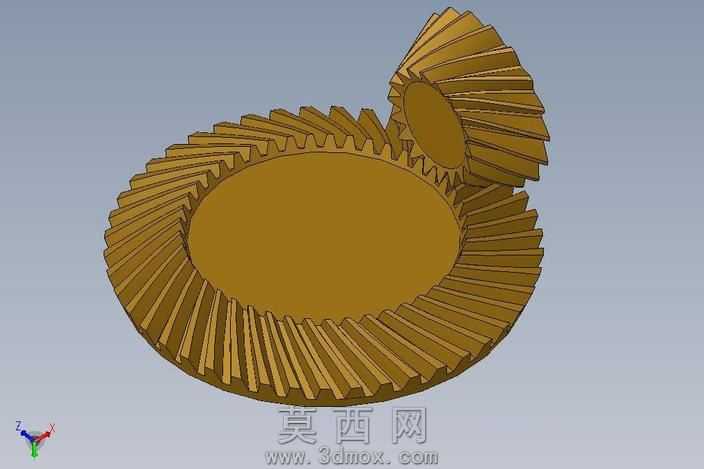

本作品为一对正交布置的螺旋锥齿轮传动副三维建模成果，建模过程严格遵循给定的设计参数完成全流程构建，首先以螺旋角β=30°、大端模数m=10、齿宽b=117mm为基础参数，分别完成小轮齿数z1=18、大轮齿数z2=45的两个锥齿轮的齿坯建模，齿坯部分严格按照分锥角、背锥、根锥的几何关系绘制轮廓，通过旋转特征生成基础齿坯实体，保证两个齿轮的分锥顶点完全重合、轴线呈90°正交，满足锥齿轮传动的安装几何要求。齿形部分采用螺旋锥齿轮的齿面生成逻辑，通过渐开线齿廓方程结合螺旋角参数构建单齿齿面，经阵列特征完成全部轮齿的排布，建模过程中对齿根过渡圆角进行了细化处理，还原真实齿轮加工后的齿根结构，避免应力集中的结构缺陷，同时保证轮齿啮合侧隙符合设计给定的传动比i=2.5的匹配要求，两个齿轮装配后可实现连续平稳的啮合传动，无轮齿干涉问题。材质与渲染方面，为模型赋予了金属铜质感的材质，调整材质的粗糙度、金属度参数还原机械零件的金属光泽，通过场景布光突出轮齿的螺旋走向与啮合区域的结构细节，清晰展示齿面的螺旋形态与两个齿轮的空间啮合位置。设计思路围绕给定的传动工况展开，适配输入转速n1=1000r/min、输出转速n2=400r/min、传递功率P=50kW的动力传递需求，建模过程中重点校验了轮齿的接触区域、齿宽方向的载荷分布合理性，保证模型既符合几何参数要求，也具备实际工程应用的结构参考价值，整体模型结构完整，齿形细节清晰，装配关系准确，可用于机械传动结构的教学演示、传动方案的可视化展示以及相关零部件设计的参考依据。
