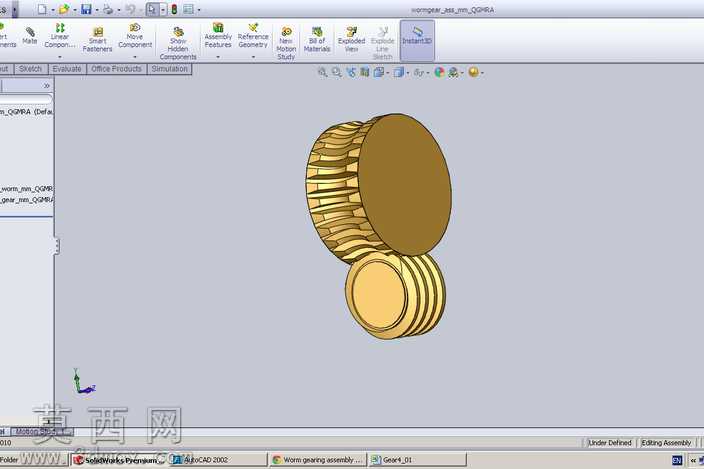

本作品为蜗杆蜗轮啮合传动结构的三维建模成果,建模过程依托三维机械设计软件完成,整体围绕交错轴传动的核心功能展开结构搭建。建模初期先梳理蜗杆传动的核心参数逻辑,明确传动比、头数、齿数、转速匹配的对应关系,将参数化设计思路贯穿建模全程,先完成基准轴、基准面的搭建,确立蜗杆与蜗轮的空间交错轴定位关系,保证两轴空间夹角符合蜗杆传动的标准装配要求。蜗杆部分采用扫描特征完成螺旋齿形的构建,精准匹配齿距、导程角的参数设定,齿面轮廓做连续顺滑处理,保证啮合过程中齿面接触的贴合度;蜗轮部分采用环形齿廓设计,齿形根据蜗杆的螺旋参数做适配性切削,通过阵列特征完成整圈轮齿的均匀排布,确保每一个轮齿都能与蜗杆螺旋齿实现顺畅啮合,无卡滞、错位的结构问题。材质设定上,对蜗杆与蜗轮主体分别赋予金属材质属性,蜗杆部分添加调质钢的材质质感,表面做金属光泽的哑光处理,还原传动件耐磨高强度的材质特性;蜗轮部分添加铜合金材质质感,区分两部件的材质差异,也符合实际生产中蜗轮蜗杆减摩耐磨的材质搭配逻辑。结构设计上还原了蜗杆传动大传动比、运行平稳的特性,模型完整呈现了蜗杆与蜗轮的啮合接触状态,可直观展示交错轴之间的运动传递过程,轮齿的接触位置、啮合间隙都做了合理的结构预留,符合机械传动的装配公差要求。整体建模过程严格遵循机械设计的规范逻辑,从参数设定到特征搭建都围绕实际传动功能展开,既保证了模型外观的还原度,也确保了结构逻辑的合理性,可用于蜗杆传动结构的原理展示、装配教学参考,也可作为传动系统设计的基础参考模型,帮助理解交错轴传动的运动传递逻辑与结构组成特点。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 5.51 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 通用机械零部件
