工业机器人末端工装夹具结构设计

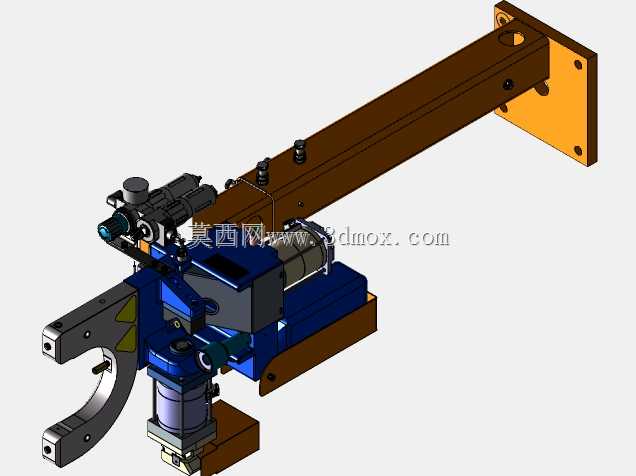

　　在汽车零部件焊装、重型工件上下料这类需要大负载稳定夹持的自动化产线场景里，这类侧挂安装的机器人末端工装是衔接机械臂与工件的核心功能部件，区别于常规同轴安装的末端执行器，这套结构采用悬臂式侧装基座设计，能够适配机械臂侧面挂载的安装需求，在狭窄工位内避让周边工装干涉，拓展机械臂的作业覆盖范围。整套结构的核心功能是完成工件的稳定夹持与位置保持，夹持端采用弧形抱合式夹爪设计，接触弧面做了防滑齿形处理，针对轴类、盘类异形回转工件能够实现多点贴合受力，避免夹持过程中工件出现偏转、滑脱问题；夹爪开合行程通过内置的直线驱动单元控制，驱动模块集成在夹爪安装座内部，外部做了防护壳体封装，能够阻挡焊接飞溅、车间粉尘进入传动间隙，降低日常维护频次。

　　从设计思路上看，这套结构优先考虑安装兼容性与负载冗余，侧装基座采用标准安装孔位布局，孔距匹配主流重载工业机器人的侧装接口尺寸，基座与悬臂梁之间采用螺栓组刚性连接，悬臂梁选用矩形截面型钢加工，截面尺寸经过抗弯强度校核，在满负载夹持状态下悬臂端的挠度控制在0.2mm以内，保证夹爪的重复定位精度。夹爪组件与悬臂梁的连接部位设置了角度微调结构，能够根据实际工位的工件姿态需求，在±15°范围内调整夹爪的俯仰角度，调整到位后通过锁紧销完成固定，无需额外加工转接件即可适配多类工位的安装需求。安装边界方面，整套结构的安装基准为侧装基座的贴合面，基座上设置了两个定位销孔，安装时先通过定位销完成与机械臂法兰面的初定位，再拧紧周边的固定螺栓即可完成装配，

　　不需要现场配做安装孔；悬臂梁的长度根据常规工位的避让需求设计，伸出长度控制在合理范围内，避免过长导致的结构震颤，夹爪完全闭合状态下的整体轮廓尺寸适配常见的工位安全防护栏间距，不会在机械臂运行过程中与周边设备发生碰撞。结构细节上，夹爪的铰接部位采用自润滑轴承配合 hardened 销轴，长期往复开合过程中无需频繁加注润滑脂，铰接处的间隙控制在0.05mm以内，保证夹爪开合的位置一致性；驱动单元的管线沿悬臂梁内侧的走线槽布置，管线两端设置了防折弯护套，避免机械臂多轴联动过程中管线反复弯折出现破损。在实际应用中，这类工装常配套于重载六轴工业机器人，完成生产线中重型工件的转序、焊接辅助夹持、机加工上下料等作业，相比通用型夹爪，

　　这种侧挂式结构能够在不更换机械臂安装法兰的前提下，拓展机械臂的侧面作业能力，尤其适合工位布局紧凑、工件需要从侧面夹持的作业场景，比如汽车底盘件的焊装工位，机械臂需要从侧方伸入工装夹具间隙完成工件取放，同轴安装的夹爪会与周边工装发生干涉，而这种悬臂侧装的结构刚好能够避开干涉区域，顺利完成夹持动作。整套结构的受力路径经过优化，夹持作业时的工件负载通过夹爪座传递到悬臂梁，再通过悬臂梁分散到侧装基座的整个安装面，避免应力集中在单个连接螺栓上，提升长期重载作业下的结构可靠性；夹爪的夹持力可以通过驱动单元的压力参数进行调整，针对不同材质、不同重量的工件匹配对应的夹持力，既保证夹持稳定性，也避免夹持力过大导致工件表面出现压痕损伤。
