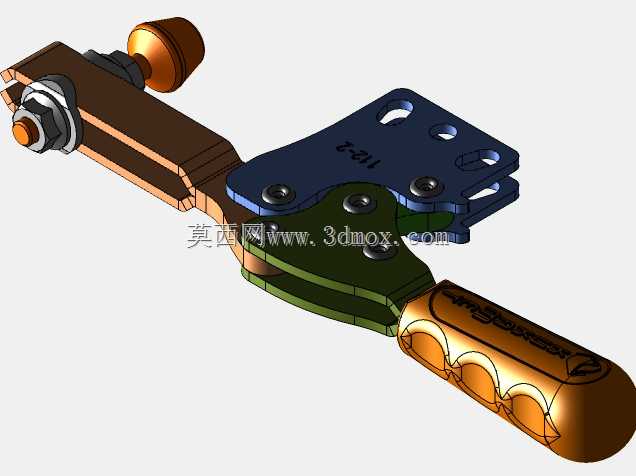

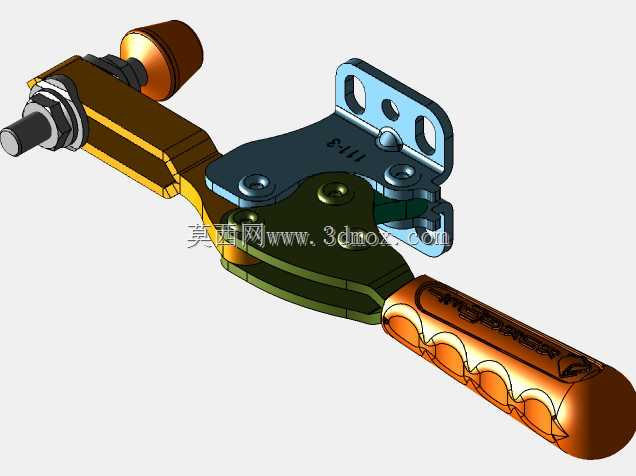

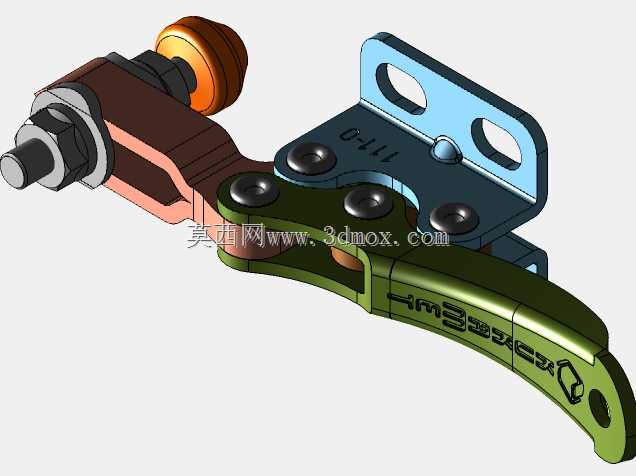

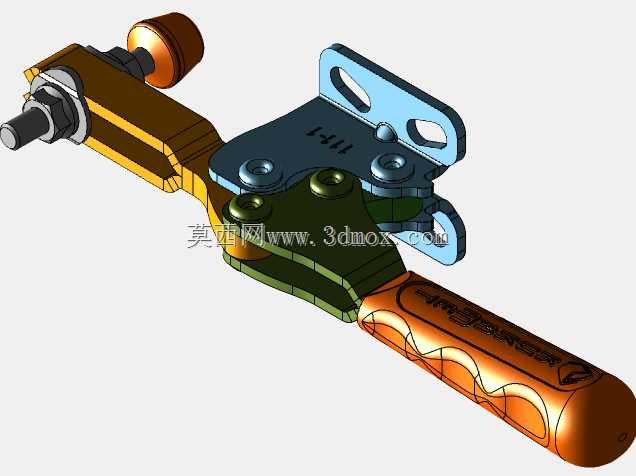

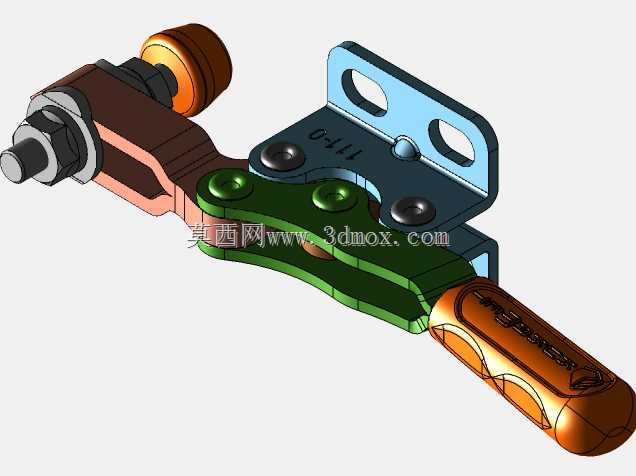

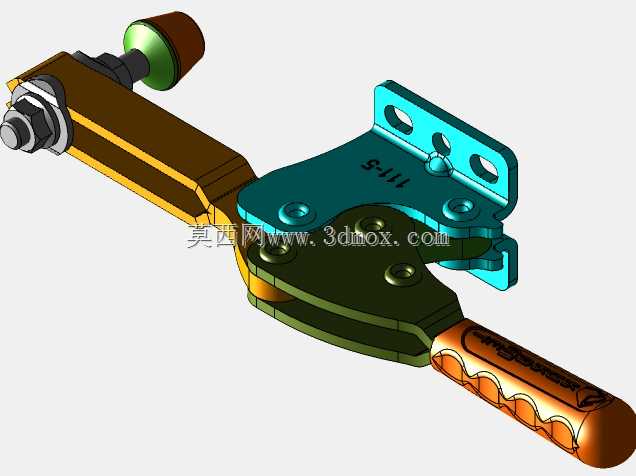

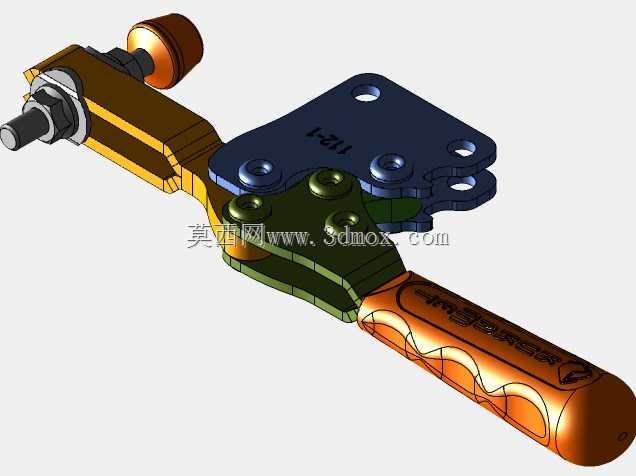

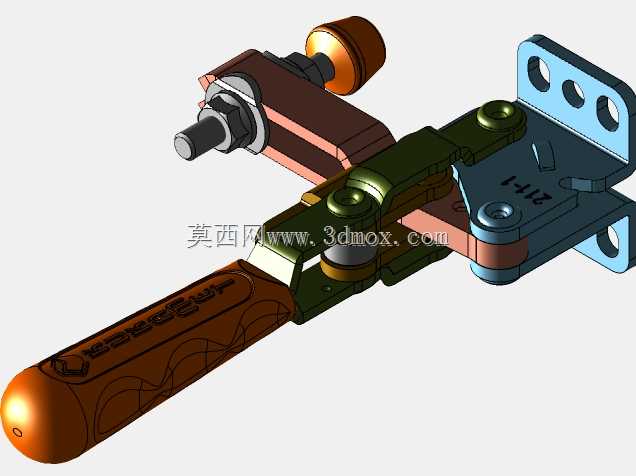

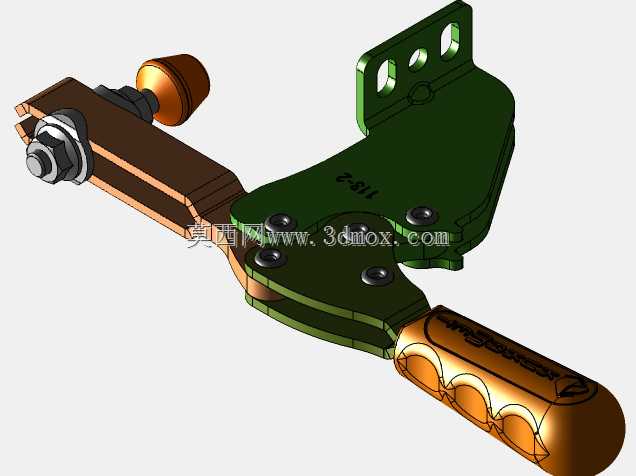

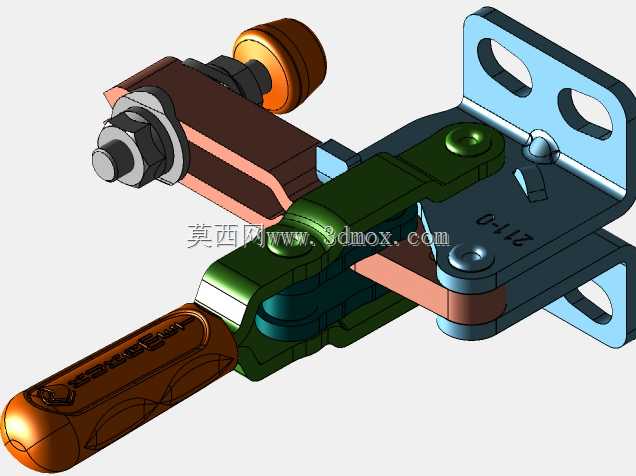

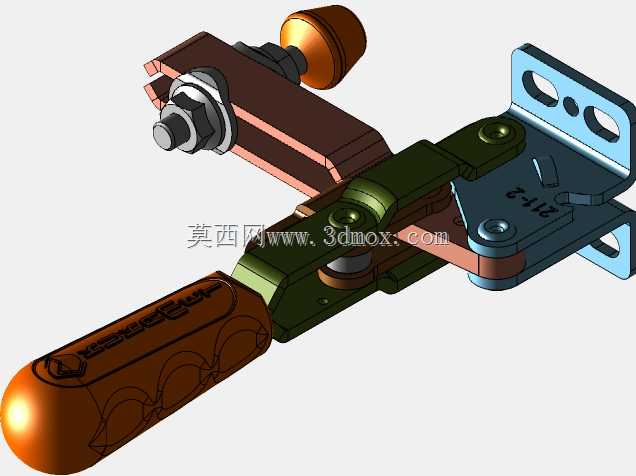

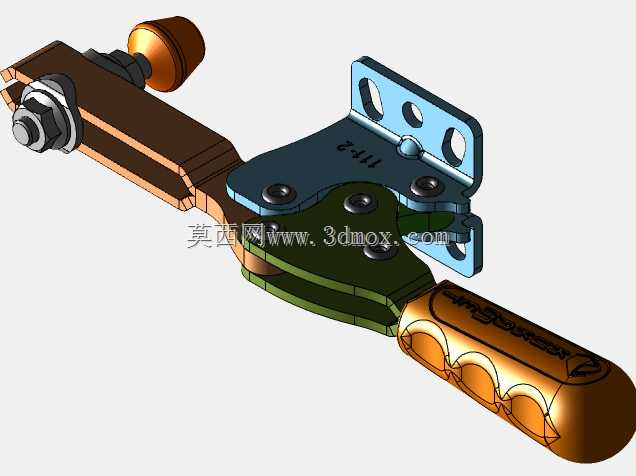

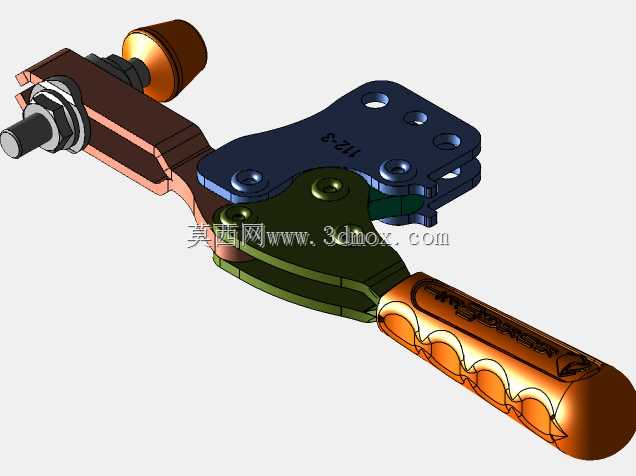

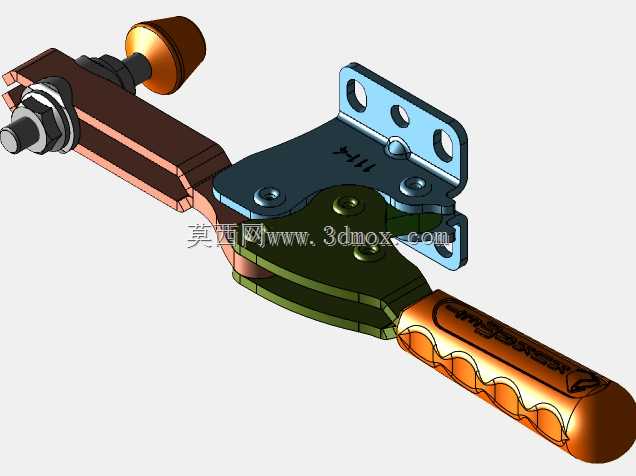

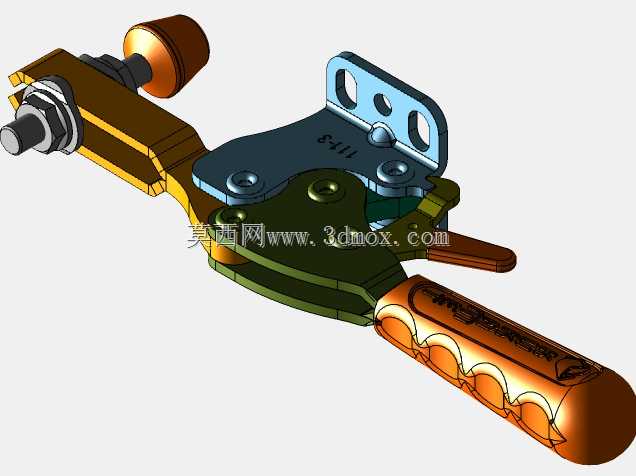

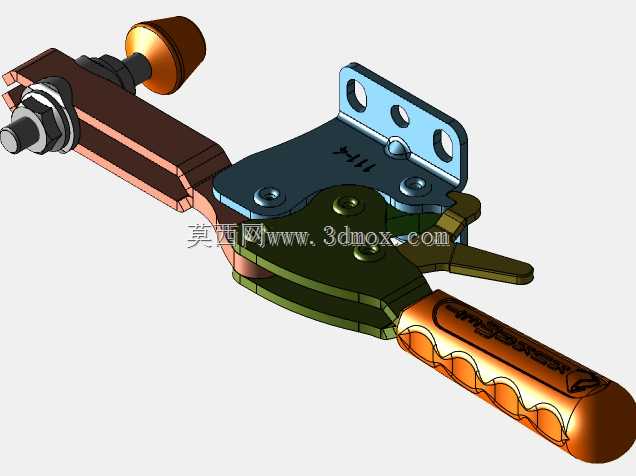

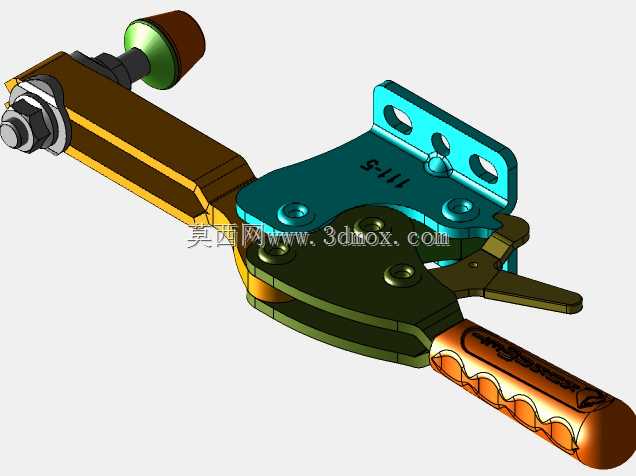

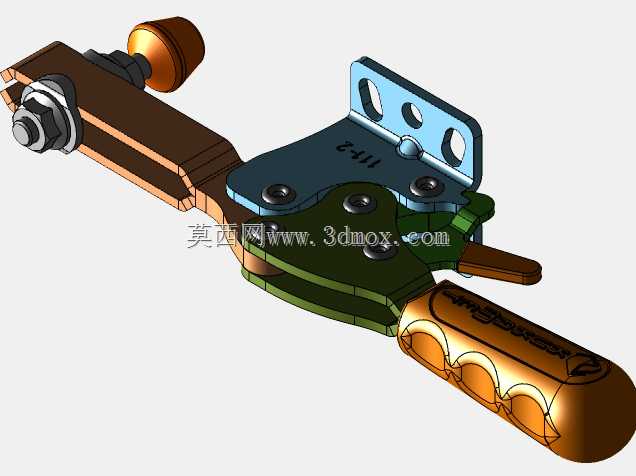

工业快锁式压紧夹持机械结构

　　这款压紧夹持结构，是工装夹具领域里非常典型的手动快锁构件，日常在焊接工装、装配工位、检具定位场景里出镜率极高，很多做非标设备的结构工程师在做工件压紧方案时，都会优先参考这类成熟结构的受力逻辑。从实际使用场景来看，这类构件主要解决的是小尺寸工件在加工、检测、装配过程中的快速压紧固定需求，相比螺栓压紧的繁琐操作，它可以实现单手操作下的快速开合，单次锁紧与释放的动作耗时不超过1秒，能大幅提升工位的作业效率，在小批量多品种的柔性生产线上适配性极强。

　　从功能特性上拆解，这套结构采用了连杆过死点锁紧的力学原理，当手柄扳动到锁紧位置时，连杆机构越过力学死点，此时哪怕压紧端受到工件的反向反作用力，结构也不会自行松脱，锁紧状态下的保持力完全可以满足常规机加工、焊接工序的压紧需求，不会因为设备的小幅振动出现松脱移位的问题。结构末端的调节螺杆搭配胶木旋钮，可以根据被压紧工件的实际厚度灵活调整压紧行程，调整范围可以覆盖0到20毫米的常见工件厚度差，调整时只需要旋转端部的旋钮就能改变压头的初始位置，不需要额外拆解结构，现场调试非常方便。压头与工件接触的端面采用了圆弧过渡的金属接触面，不会在工件表面留下过深的压痕，针对表面质量要求高的工件，也可以在压头端面加装聚氨酯垫来进一步防护工件表面。

　　从设计思路层面分析，这套结构的安装底座采用了带两个长圆孔的折弯支架设计，长圆孔的设置给安装位置预留了前后调整的余量，现场安装时不需要极高的打孔精度就能完成固定，容错率很高。手柄部分做了符合人体工学的弧形折弯，表面做了防滑的纹理处理，操作人员扳动手柄时受力均匀，长时间重复操作也不会出现手部硌伤的问题。各个铰接转动的位置都采用了铆接销轴配合衬套的结构，转动间隙控制在0.1毫米以内，既保证了转动的顺畅度，又不会因为间隙过大导致锁紧位置出现偏移，长期使用的磨损量极小，常规工况下的使用寿命可以达到万次以上的开合循环。

　　关于安装边界与尺寸适配，这套结构的整体安装 footprint 控制在长120毫米、宽60毫米的范围内，底座的两个安装孔中心距为40毫米，适配M6的安装螺栓，锁紧状态下整体高度为75毫米，打开状态下手柄的最大抬升高度为110毫米，设计安装空间时只需要预留出手柄扳动的转动空间即可，不会占用过多的工位安装面积。压头的工作行程范围内，压紧力可以通过端部的调节旋钮进行微调，最大可以提供300牛的压紧力，完全可以覆盖薄板类零件、小型机加工件、塑胶件的压紧固定需求。需要注意的是，这类手动快锁结构不适合用于冲击力较大的重载切削场景，在重载场景下需要额外增加辅助锁紧结构，或者选用更大规格的压紧构件。另外在三维建模过程中，各个铰接部件的配合间隙需要严格控制，尤其是连杆过死点的位置尺寸，需要反复校核运动轨迹，避免出现锁紧卡滞或者无法到达死点导致锁不紧的问题，建模时可以先做运动仿真验证整个开合过程的顺畅度，再细化各个零件的细节特征，比如倒角、安装孔位、表面纹理这些细节，保证最终输出的模型可以直接用于工程出图或者3D打印样件验证。
