弗罗纽斯回转体传感连接结构

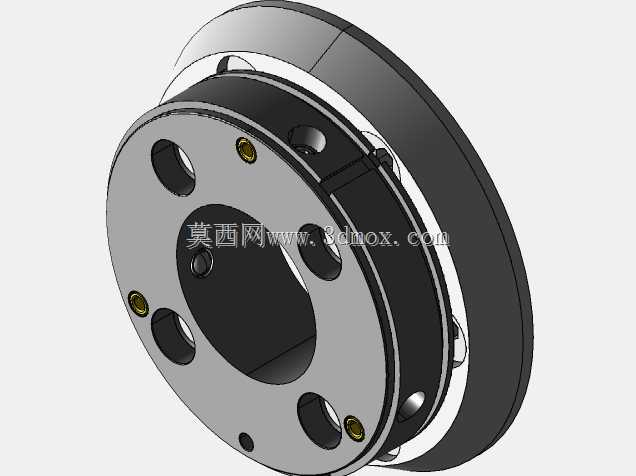

　　在自动化焊接生产线的工位布局中，这类回转式连接构件常被布置在焊枪进给机构与变位机的衔接端，承担着焊接过程中信号传输与回转动作同步的核心作用，区别于普通固定式传感安装座，它需要在连续回转工况下保持传感信号的稳定输出，同时抵消焊接作业时产生的径向窜动与轴向冲击力。从结构设计逻辑来看，主体采用盘式分层布局，外层为带安装孔的法兰基座，六个均匀分布的通孔匹配标准M6螺栓安装规格，可直接对接市面主流变位机的输出端面，安装孔位的同轴度公差控制在0.02mm以内，避免高速回转时出现偏心抖动。中间层为信号传导的核心腔体，内置的环形接触件可在360度连续回转时保持电路连通，不会出现普通线缆缠绕扯断的问题，腔体边缘设置的三个黄铜定位销，

　　既起到装配时的对位导向作用，也能在承受大扭矩负载时分担螺栓的剪切力，防止连接面出现相对滑移。内层的中心通孔直径适配焊枪的送丝管路与冷却水管路穿过，孔壁做了倒角处理，避免管路穿装时被锐边割破，通孔周围的减重孔在保证结构强度的前提下，有效降低了整体转动惯量，让变位机驱动时的响应速度更快，启停位置的重复定位精度可控制在0.1度以内。实际应用场景中，这类构件不仅用于焊接工位，在需要连续回转传输传感信号的旋转工作台、绕线设备、灌装转台工位也能适配，它的安装边界需要注意轴向预留至少15mm的散热间隙，因为连续回转时内部接触件的摩擦会产生少量热量，预留间隙可避免热量堆积加速接触件磨损；径向方向要避开焊渣飞溅的直射路径，虽然外层做了发黑防锈处理，

　　但长期被高温焊渣附着会破坏表面镀层，甚至渗入腔体内部影响信号传导。设计时没有采用一体化切削成型的方案，而是选择分层装配式结构，主要是考虑后期维护的便捷性，当内部接触件出现磨损时，只需拆开中间层的紧固螺钉即可更换损耗件，不需要将整个基座从设备上拆除，大幅缩短了产线停机维护的时间。盘体边缘的环形凹槽用于安装密封胶圈，可阻挡焊接烟尘、切削液等杂质进入腔体内部，防护等级达到IP54，能够满足多数工业车间的恶劣作业环境要求。在安装对位时，需要先将基座的定位销与设备端的定位孔对齐，再按对角顺序逐步拧紧安装螺栓，拧紧力矩控制在8N·m，避免力矩过大导致法兰盘变形，影响回转精度。构件的动平衡等级做了G6.3级校准，在最高60rpm的回转速度下不会产生明显振动，不会干扰前端传感元件的检测精度，保证焊接过程中电弧跟踪、焊缝位置识别等传感数据的稳定输出。
