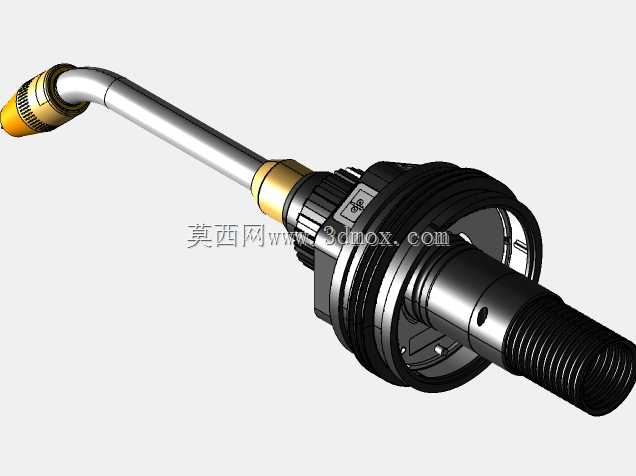

弯颈式水冷焊枪枪头结构三维模型

　　这款弯颈结构的焊枪头，是熔化极气体保护焊接作业里的核心执行部件，主要适配机器人自动化焊接工作站、专用焊接专机的末端执行端，也可经过适配调整后用于手工半自动焊接场景，在汽车零部件焊接、工程机械结构件焊接、船舶分段焊接、五金钣金加工等场景中都有广泛应用，尤其适合焊缝位置存在空间遮挡、直柄焊枪无法顺利抵达施焊位置的作业工况。从结构设计来看，该焊枪头采用45度弯颈的角度设计，这个角度是经过大量现场作业验证的通用适配角度，既能够保证焊枪在伸入狭窄焊接空间时，枪体主体不会和工件、工装夹具发生干涉，又能让操作人员或者机器人末端的姿态调整保持在合理的运动范围内，避免出现关节角度超限、送丝软管弯折角度过大影响送丝稳定性的问题。

　　枪头的主体连接端采用标准外螺纹接口设计，能够和市面上主流的焊枪枪身主体实现快速对接，接口位置的密封结构经过优化，能够保证冷却水路在0.8MPa工作压力下不会出现渗漏问题，适配水冷式焊枪的冷却循环需求，大电流连续焊接作业时，冷却水流可以直接带走喷嘴、导电嘴位置传导过来的热量，避免枪头温度过高导致的绝缘件老化、导电嘴粘连飞溅、喷嘴变形等问题，有效延长易损件的更换周期。弯颈部分的外层采用高强度金属护套包裹，内部集成了送丝通道、冷却水道、保护气路三个独立的通路，送丝通道内壁采用低摩擦系数的衬管，能够减少焊丝送进过程中的阻力，保证直径1.0mm、1.2mm、1.6mm的常用实心焊丝、药芯焊丝都能平稳送进，

　　不会出现送丝抖动导致的焊缝成型不良问题；保护气路的出气位置经过匀流设计，保护气体从喷嘴流出时能够形成稳定的层流保护区，避免焊接区域的高温熔池被空气侵入，减少焊缝产生气孔、氧化夹渣的概率。枪头中部的绝缘锁紧结构采用多道密封圈加阶梯式绝缘隔层设计，能够把带电的导电部分和枪身的金属安装结构完全隔离开，避免焊接电流出现分流、击穿绝缘件导致的枪身带电问题，同时锁紧结构的防滑齿纹设计，能够让操作人员在更换喷嘴、导电嘴的时候不需要借助额外工具，徒手就可以完成拆装，减少设备维护的停机时间。尾部的连接螺纹长度经过精准核算，安装时不需要额外调整拧入深度，就可以保证内部的水路、气路、电路同时对接到位，不会出现因为安装不到位导致的漏水、漏气、导电不良问题。

　　从安装边界来看，该焊枪头的整体径向最大尺寸位于中部的锁紧螺母位置，在做焊接工装的避让设计、机器人运动路径仿真的时候，只需要以这个最大外径作为安全边界预留足够的运动间隙，就可以避免焊枪在运动过程中和周边结构发生碰撞；弯颈前端的喷嘴外径采用标准通用尺寸，能够适配市面上同规格的常规保护嘴、导电嘴、分流器等易损配件，不需要单独定制特殊规格的备件，能够降低现场的备件库存压力。在实际焊接作业中，这款焊枪头可以承受最高330A的持续焊接电流，适配混合气体保护焊、纯二氧化碳气体保护焊等多种焊接工艺，针对碳钢、不锈钢、低合金高强度钢等常见的工程金属材料都能获得稳定的焊接质量。设计过程中，针对焊枪头最容易出现损坏的弯颈弯折位置，做了壁厚加强处理，能够承受作业过程中意外碰撞产生的冲击力，不会因为轻微磕碰就出现弯颈变形、内部通路堵塞的问题；枪头表面的黑色防滑层采用耐高温的绝缘材质，即使焊接飞溅落到表面，冷却之后也可以很容易地清理掉，不会粘连在枪体表面影响后续的拆装操作。对于结构设计人员来说，这个三维模型完整还原了焊枪头的所有外部安装尺寸、接口位置和外形轮廓，在做焊接工作站的整体布局设计、机器人末端工具选型、工装夹具避让设计的时候，可以直接导入到装配环境中做干涉检查，不需要再手动测绘焊枪的外形尺寸，能够大幅减少前期设计的工作量，避免因为对焊枪外形尺寸估算错误导致的工装返工、机器人运动路径超限等问题。
