电动滑板车20A电流BMS保护板结构

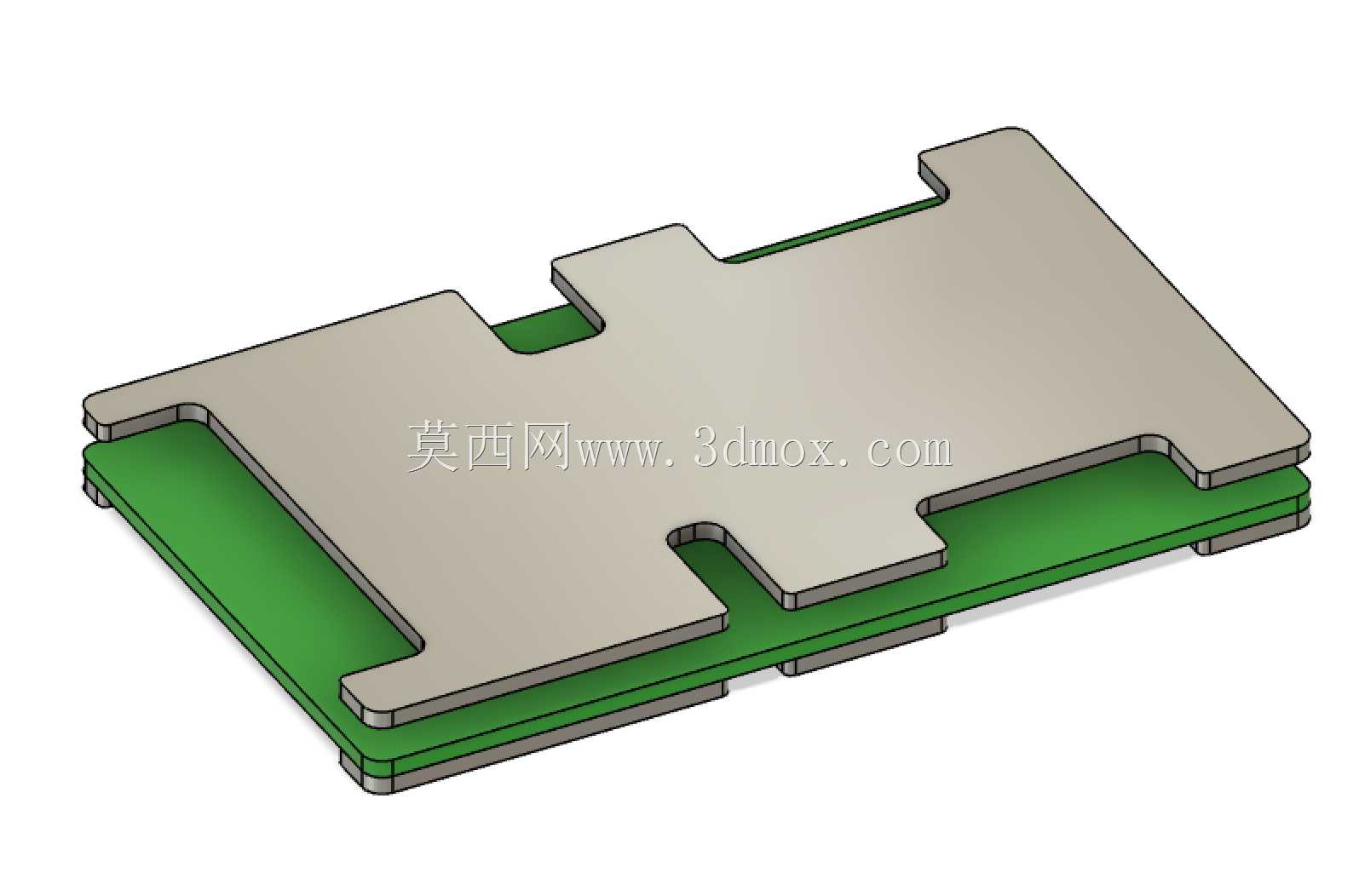

　　该结构件面向轻型电动代步车的电池管理系统配套场景，主要适配小体积锂电池包的内置安装需求，解决紧凑空间内BMS电路板的固定、绝缘与防护问题。从实际使用场景来看，这类20A电流规格的BMS多用于电动滑板车、小型电动平衡车这类个人短途代步设备的电池组内，这类设备的电池仓空间通常被电芯挤压得十分局促，留给保护板的安装余量极小，因此该结构件采用分层叠装的设计思路，将硬质金属承托板与绝缘缓冲垫层结合，在有限的厚度空间内完成电路板的定位与防护。

　　从功能特性上看，上层金属承托板采用冲压成型的异形轮廓，边缘设置多组定位凸耳与缺口，刚好对应电池仓内的预留卡位，安装时无需额外螺丝固定即可实现初步卡接定位，凸耳的尺寸公差控制在0.2mm以内，避免装配后出现窜动剐蹭电芯的问题。金属板表面做钝化处理，具备基础的防锈与绝缘涂层，同时可以为BMS板上的功率MOS管提供辅助散热通路，大电流放电时可将器件热量快速传导至金属板表面，避免局部热量堆积触发过温保护。下层绿色绝缘垫层采用阻燃PC材质，厚度控制在1.2mm，刚好垫在金属板与电路板之间，同时垫层边缘超出金属板轮廓1mm，避免金属板边缘毛刺划伤电路板阻焊层，也能阻断金属板与电芯外壳、焊点之间的导电通路，降低短路风险。

　　设计过程中优先考虑了安装边界的适配性，整体轮廓完全贴合常见10串锂电池包的顶部空余空间，板体上预留的缺口刚好避开电芯极柱与连接镍带的走线位置，装配后不会挤压镍带造成虚接或绝缘破损。承托板上的冲压凹槽对应BMS板上的较高器件位置，比如电解电容、接线端子的位置都做了下沉避让，保证装配后整体厚度不超过6mm，不会占用电池包的额外高度空间。从安装流程来看，该结构件可先与BMS电路板通过点胶固定为一个整体组件，后续电池包组装时直接将组件卡入电池仓预设卡位即可，相比传统螺丝固定的方式减少了3颗螺丝的装配工序，也避免了螺丝柱占用电池仓空间的问题。

　　在实际工况适配方面，该结构充分考虑了轻型代步车行驶中的振动问题，绝缘垫层具备一定的缓冲弹性，可吸收路面传递的高频振动，避免BMS板上的贴片器件因长期振动出现虚焊。金属承托板的边缘做了圆角处理，没有尖锐毛刺，装配过程中不会划伤操作人员的手套，也不会刺破电池包的外层绝缘青稞纸。针对20A持续放电的电流规格，金属板的散热面积经过核算，可保证MOS管在满负载持续放电时的温升不超过25K，满足夏季户外使用的散热需求，不会因为散热不足导致BMS误触发过流保护切断动力输出。

　　从结构通用性来看，该承托板的安装孔位与卡位尺寸适配市面上多数同规格的通用型20A BMS电路板，不需要针对特定厂商的电路板重新开模，可直接适配不同厂家的同参数BMS板，降低了配件采购的选型难度。垫层与金属板之间采用背胶预贴合，来料时已经是组合好的半成品，生产线上不需要额外做垫层粘贴工序，直接将电路板贴合在垫层上即可完成组件装配，减少了生产线的工序步骤，提升组装效率。同时该结构没有设置多余的冗余结构，所有轮廓特征都服务于安装定位、绝缘防护、散热这三个核心功能，在满足使用需求的前提下尽可能压缩了材料用量，控制了配件的生产成本，适配消费级代步产品的成本控制要求。
