工业检测用双层梯式传感器安装支撑架

　　这款梯式支撑架主要面向工业现场传感器布设、小型检测工位搭建场景设计，区别于常规焊接一体式支架，整体采用框架式镂空结构，在保证承重能力的前提下大幅降低自身重量，方便现场移位与快速布设。在自动化产线的视觉检测工位，这类支架可直接放置在传送带侧边，上层平面用于安装光电传感器、视觉相机的固定座，下层横撑可布设接线端子排、信号放大器等小型配套元件，无需额外在地面打膨胀螺栓固定，适配多品种小批量产线的快速换线需求。

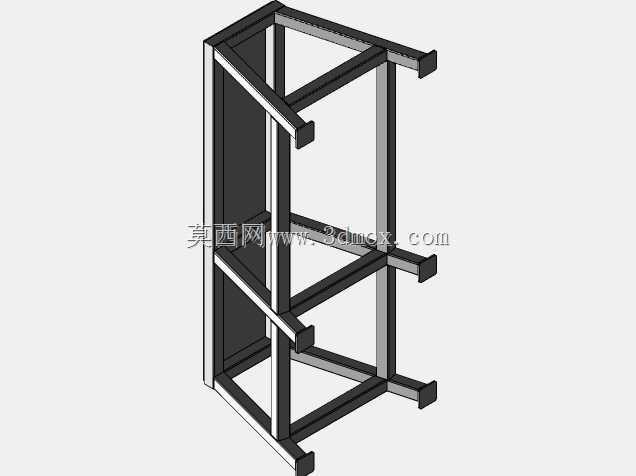

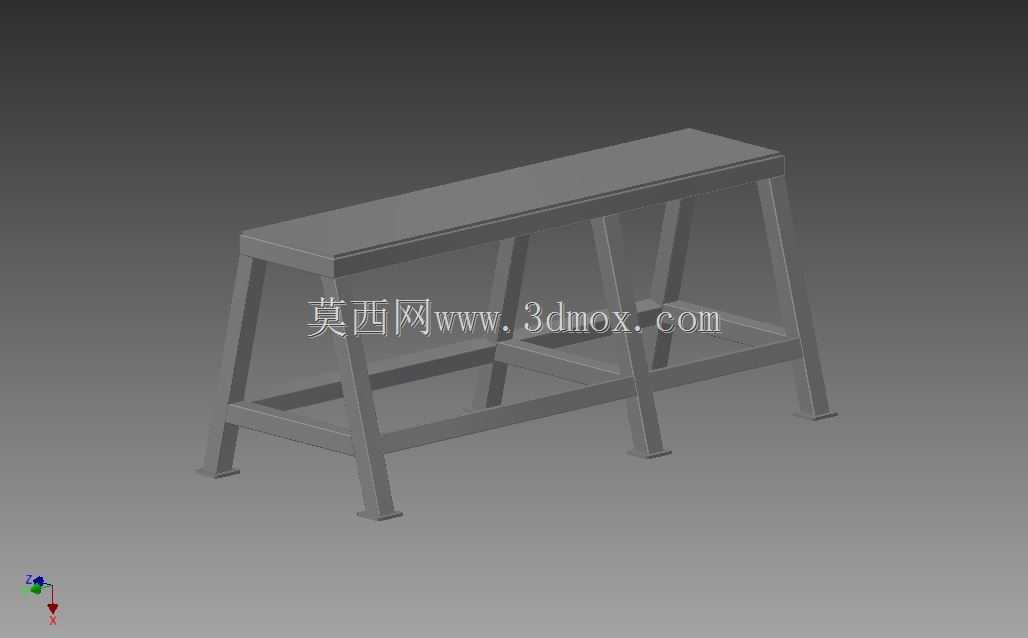

　　从结构设计逻辑来看，整体采用对称式四腿支撑布局，四条支腿向外微张形成稳定的支撑锥角，支腿底部预留了安装脚杯的螺纹孔位，在不平整的车间地面可通过调节脚杯高度实现架体水平校准，避免因架体倾斜导致传感器检测角度偏移。上层承载面采用整板式平面设计，平面度控制在每米0.2mm以内，可直接适配标准的传感器安装滑轨，无需额外加工安装基准面；两层之间设置两道横向加强梁，既提升了架体整体的抗扭刚度，避免人员误碰时产生大幅晃动影响检测精度，也可作为临时的工具放置位，方便现场调试人员放置扳手、螺丝刀等调试工具。

　　安装边界方面，架体整体宽度控制在0.4米，长度1.2米，整体高度0.8米，刚好适配成年人站立操作的视线高度，架体支腿的内侧净空宽度达到0.35米，可直接跨过宽度300mm以内的轻型传送带，无需对现有传送带结构做任何改造。支腿采用矩形截面型材焊接，截面尺寸40*40mm，壁厚2mm，单根支腿的垂直承重可达50kg，整体架体额定承重120kg，完全满足多组传感器、小型检测主机的安装承重需求。架体所有焊接位置均做了打磨去毛刺处理，外表面做喷塑防锈处理，可适配车间内多油污、多粉尘的工作环境，长期使用不会出现锈蚀掉渣的问题，避免污染生产现场的产品。

　　在实际使用场景中，这类支架除了用于传感器安装，还可作为小型工件的临时中转放置架，在机加工车间的抽检工位，可将其放置在机床出料口旁，上层放置抽检用的百分表、粗糙度仪等量具，下层放置待检测的工件，减少操作人员取用量具的走动距离。不同于铝型材拼装的支架，这款焊接式支架的连接位置没有突出的螺栓头，不会勾挂操作人员的工作服，现场使用的安全性更高；同时整体结构没有多余的镂空缝隙，不会积存切屑、灰尘，日常清理只需用压缩空气吹扫即可，维护成本极低。设计时特意将架体的所有棱角做了R3圆角处理，避免人员磕碰时造成划伤，符合工业设备的安全设计规范。架体的上层平面边缘预留了M6的螺纹孔阵列，孔间距50mm，可直接通过螺栓固定各类标准安装板，无需现场钻孔加工，大幅缩短现场安装调试的周期。
