工业厂区斜撑式平开钢制大门结构设计

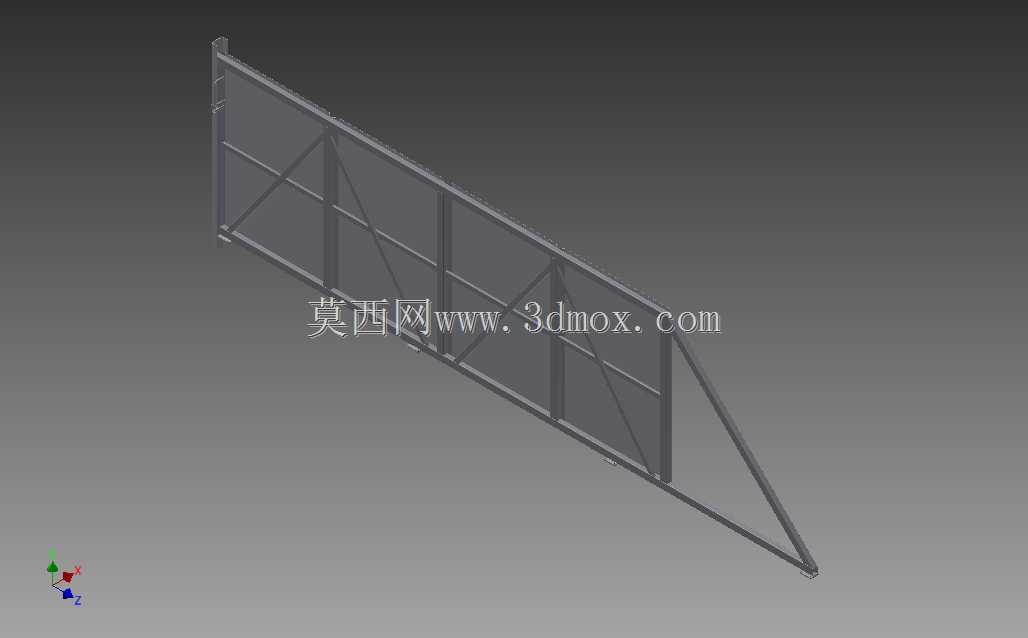

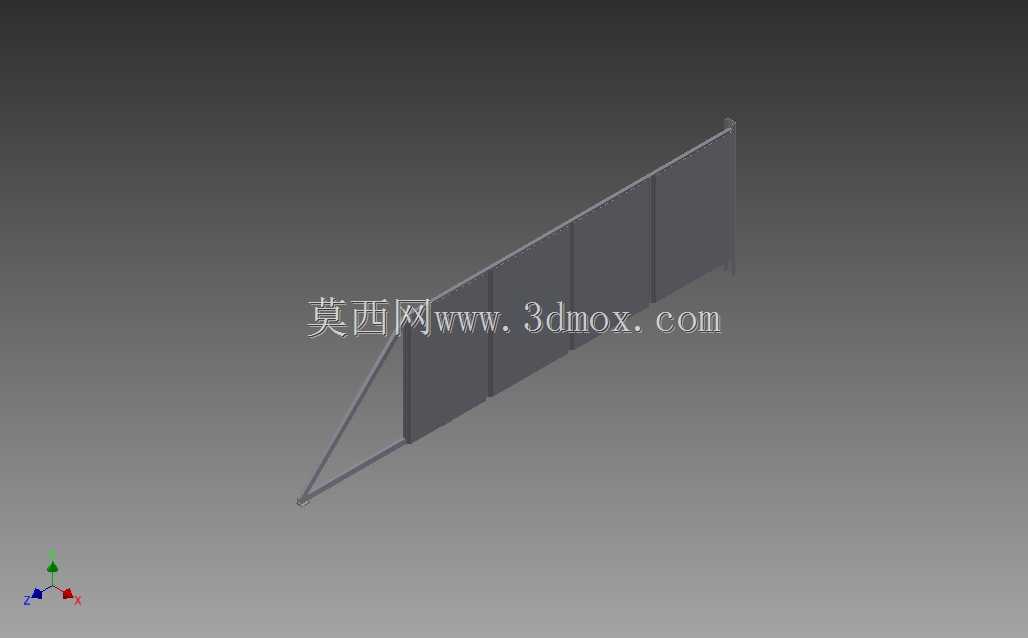

　　这款斜撑式平开钢制大门，主要应用于工业厂区外围围挡、物流园区车辆出入口、大型仓储基地人行与货运混合通道这类场景，日常承担区域边界隔离、通行权限管控、外来闯入防护的实际作用，相比普通民用大门，其结构强度完全适配工业场景下高频次开关、重型车辆剐蹭、户外长期耐候的使用需求。从结构设计思路来看，整体采用框架式受力体系，主体边框选用矩形型钢焊接成型，内部填充横竖排布的型钢肋条，既保证门体整体平面刚度，避免大尺寸门体长期开关出现平面外变形，又能控制整体自重，降低门轴处的长期载荷。门体单侧设置通长斜向支撑构件，从门轴侧底部一直延伸到门体活动端顶部，形成稳定的三角形受力结构，

　　这个设计主要是应对大跨度门体在开启状态下的悬臂受力问题——很多厂区大门单扇宽度超过四米，没有斜撑的话，门体活动端会在自重作用下出现下垂，长期使用会导致门底剐蹭地面、开关卡滞，斜撑的存在可以把活动端的载荷有效传导到门轴侧的主受力框架上，大幅提升门体的长期形位稳定性。门体的安装边界需要提前在土建施工阶段预留匹配条件，门轴侧需要预埋厚度不低于16mm的钢制安装底板，底板通过锚筋与混凝土门墩牢固结合，锚筋埋入混凝土深度不低于300mm，保证门体开关时的倾覆力矩能完全传递到土建基础上，不会出现门轴松动、门体倾斜的问题。门体活动端底部预留了可调式支撑脚的安装位置，在大门完全关闭时，支撑脚落地承担部分门体自重，减少门轴的长期静载荷，

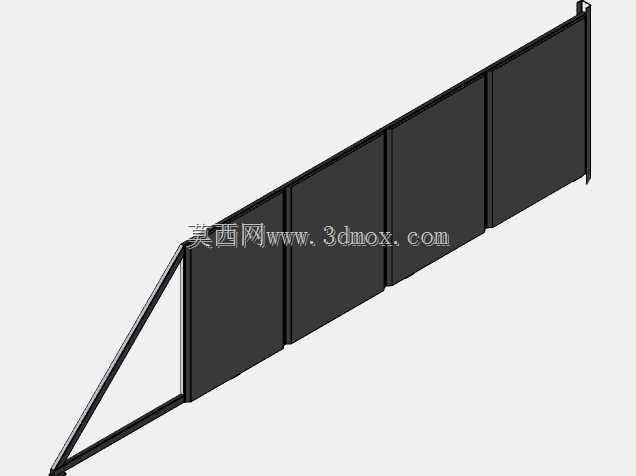

　　支撑脚高度可以根据现场地面铺装的实际平整度做正负30mm的调节，适配不同厂区的地面施工误差。门体与门轴的连接采用带润滑衬套的铰接结构，衬套选用自润滑铜基材质，日常使用不需要频繁加注润滑脂就能保证转动顺畅，避免户外环境下灰尘进入铰接部位导致开关阻力增大。从功能特性上看，这款门体的框架预留了外挂面板的安装孔位，现场可以根据厂区整体视觉需求，加装彩钢板、冲孔网或者实体钢板面板，既可以做成完全封闭的隐私防护样式，也可以做成半通透的围栏样式，适配不同厂区的安保等级要求。门体顶部预留了门禁设备、警示标识、照明灯具的安装走线空间，框架内部的空腔可以穿设供电线路，不需要在门体外明装走线槽，整体外观更整洁，也能避免户外线路长期日晒雨淋出现老化破损。

　　在实际选型适配的时候，需要根据通行通道的净宽确定单扇门体的尺寸，一般货运通道的单扇门净宽设置在4到6米之间，对应的门体整体高度不低于2.2米，保证常规货运车辆通行时不会剐蹭门体顶部；如果是人行通道配套的门体，单扇宽度可以控制在1.2到1.8米，斜撑构件可以适当减小截面规格，在保证结构强度的前提下控制制造成本。门体的焊接部位全部采用连续满焊工艺，焊后做打磨整平处理，整体表面做抛丸除锈后喷涂户外聚酯粉末涂层，涂层厚度不低于80μm，可以适应户外酸雨、高低温交替、紫外线照射的环境，长期使用不会出现涂层脱落、基材锈蚀的问题。另外在设计时还考虑了门体的现场安装容错空间，门轴与预埋底板的连接采用长圆孔设计，现场安装时可以在前后左右20mm的范围内调整门体的安装位置，抵消土建施工时门墩定位的尺寸误差，降低现场安装的调整难度，不需要在现场对门体结构做二次切割焊接，保证工厂预制的防腐涂层不会被现场施工破坏。门体活动端还预留了门锁、插销的安装位，可以适配普通挂锁、电磁门禁锁、地插销等多种锁闭机构，用户可以根据自身的安保管理需求灵活选配，不需要额外在门体上钻孔焊接，避免破坏门体的整体防腐层和结构强度。
