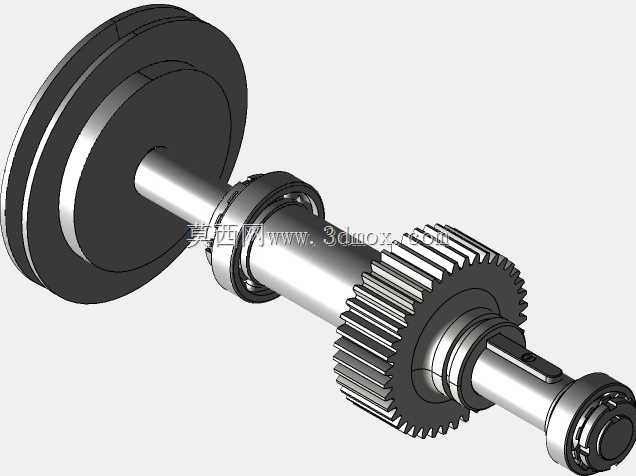

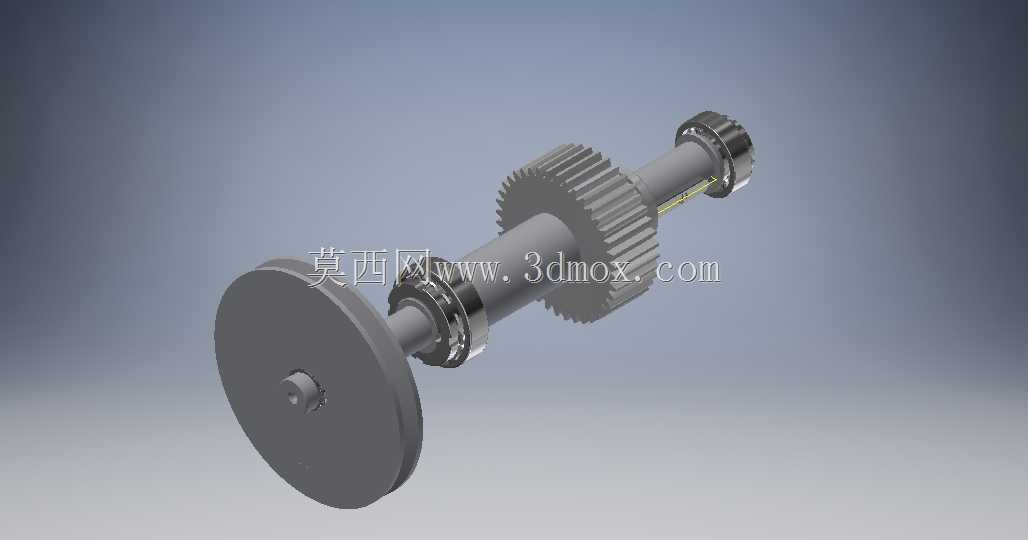

带轮齿轮组合式传动轴组件结构

　　这套轴系传动组件在常规中小功率机械传动场景里适配性很强，不管是小型机床的进给传动支路、轻工包装设备的主传动段，还是教学演示用的机械传动实训台，都能看到这类结构的实际应用。它的核心作用是把输入端的旋转动力，通过带轮、齿轮两个不同的传动副完成动力分流或者转速转矩转换，一端的盘形带轮适合和三角带、平带配合实现远距离的动力输入，能缓冲传动过程中的冲击载荷，避免刚性连接带来的振动直接传递到轴上的精密配合部位；中间的直齿圆柱齿轮则用来和相邻轴上的配对齿轮啮合，实现固定传动比的动力输出，适合对传动比精度有一定要求、中心距固定的传动工位。

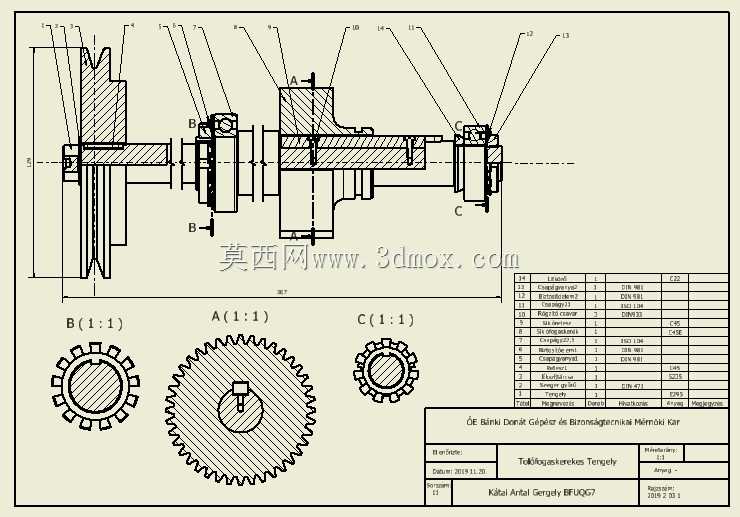

　　从结构设计逻辑来看，整个轴采用阶梯轴的经典构型，不同轴段的直径差是按照配合零件的安装定位需求来设定的：带轮安装段的轴径略大于相邻的轴承安装段，方便带轮装配时轴向定位，靠轴肩顶住带轮的轮毂端面，避免运转时带轮发生轴向窜动；齿轮安装段的轴径和齿轮轮毂的内孔采用过渡配合，配合面的长度刚好覆盖齿轮轮毂的宽度，两侧分别用轴肩和轴套做轴向固定，保证齿轮啮合时不会出现轴向偏移，避免轮齿偏载导致的异常磨损。两端的支撑部位选用了深沟球轴承，这类轴承能同时承受径向载荷和少量的轴向载荷，完全适配这类水平布置、载荷平稳的传动轴工况，轴承外圈和安装座的轴承孔采用间隙配合，方便后期维护时的拆装更换，轴承内侧设置了挡油环结构，能阻挡润滑脂顺着轴段泄漏到带轮或者齿轮的啮合面上，避免传动打滑或者润滑失效。

　　实际安装时需要注意几个边界尺寸：整个轴的总长度要匹配安装机架的两个轴承座之间的跨距，跨距不能过大，否则轴运转时的挠度会超过许用值，导致齿轮啮合侧隙变化、带轮跳动量超标；带轮的外圆直径决定了带传动的包角范围，安装时要保证配对带轮的轮槽处于同一平面，平面度误差不能超过带轮中心距的千分之三，否则皮带会出现偏磨、掉带的问题；齿轮的齿顶圆直径要和相邻配对齿轮的中心距匹配，安装后要检查齿侧间隙，用塞尺测量时间隙值要控制在模数的0.03-0.05倍区间，保证传动平稳无卡滞。轴端的锁紧螺母采用细牙螺纹，配合止动垫圈使用，能防止运转时螺母松动导致轴承游隙变化，锁紧后的轴承游隙要控制在0.02-0.04mm之间，既不能过紧导致轴承发热抱死，也不能过松导致轴系窜动。

　　这类轴系组件在设计时还做了动平衡考量，带轮和齿轮在装配前都做了静平衡校验，不平衡量控制在允许范围内，避免高速运转时产生额外的振动载荷。轴上的键槽都采用同一角度布置，方便铣削加工时一次装夹完成所有键槽的加工，减少装夹误差，平键的顶面和轮毂键槽的底面预留了0.1-0.2mm的间隙，侧面则采用过渡配合，保证扭矩传递的可靠性。日常维护时只需要定期给轴承补充润滑脂，检查皮带张紧度和齿轮啮合面的磨损情况即可，结构简单可靠，维护成本很低，非常适合在固定转速、载荷平稳的通用传动场景下长期使用。
