移动式直流供电小车配套电池承载架

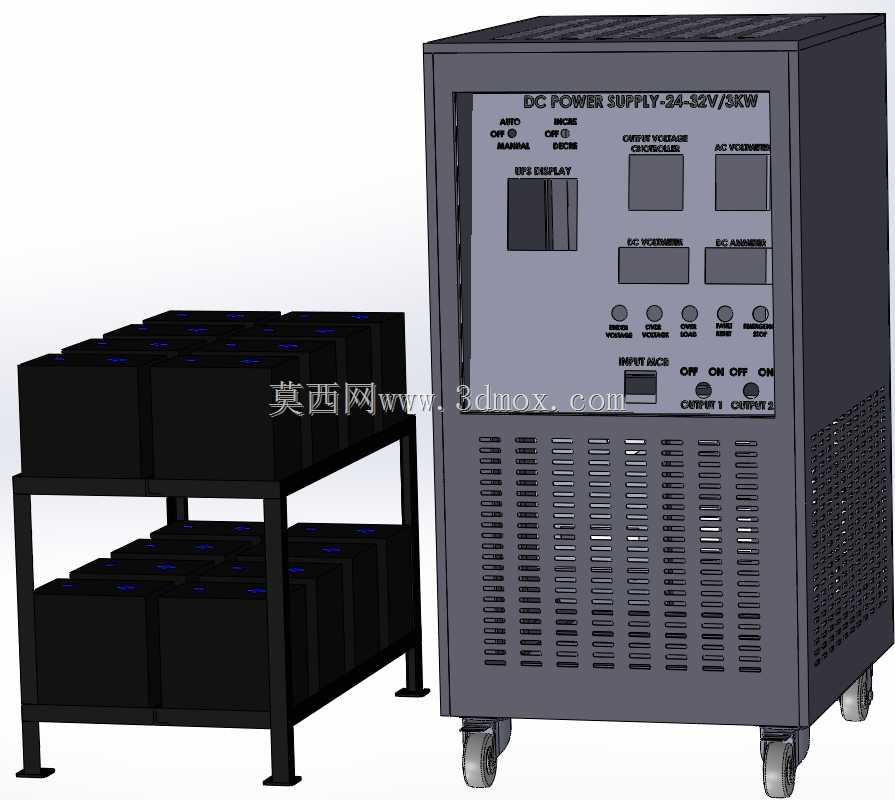

　　这套移动式直流供电装置的设计初衷，是解决车间内零散工位、临时测试点位、户外移动作业场景下的稳定直流供电需求，区别于固定安装的直流电源柜，整套设备搭载脚轮结构，可根据作业点位变化灵活推移，无需反复布设供电线缆，适配生产车间临时调试、实验室外场测试、设备现场检修等多种需要临时直流供电的场景。设备主体为集成式直流电源主机，正面排布操作控制区、参数显示区、回路开关与输出接口，面板布局按照操作频次划分区域，高频操作的开关、调节旋钮布置在操作人员站立时的手肘舒适操作高度，显示模块对应视线平齐位置，减少操作时的俯身或抬臂动作，降低长时间操作的疲劳感。主机壳体采用钣金折弯焊接结构，侧面与下部开设通风格栅，对应内部功率元件的散热风道走向，

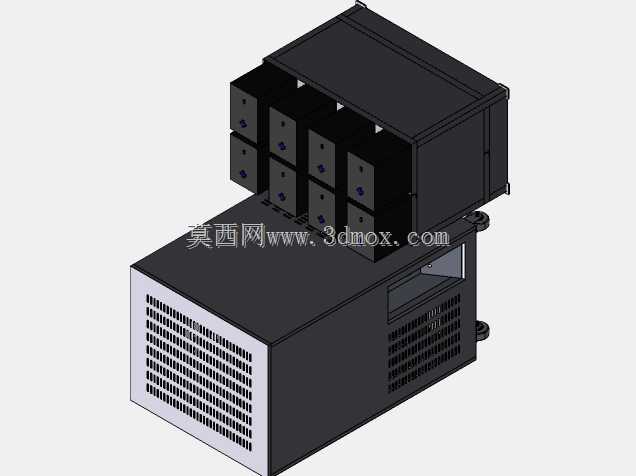

　　保证长时间满功率运行时的热量散出，避免元件过热触发保护停机。配套的电池承载架采用方管焊接框架结构，分为上下两层承载空间，每层可整齐排布多组储能电池，框架底部设置支撑脚，与电源主机并排摆放时可保持整体高度匹配，电池组之间预留走线间隙与散热空隙，避免电池密集排布导致的热量积聚，架体边角做圆弧过渡处理，推移过程中不会剐蹭周边设备或人员。整套设备的安装边界充分考虑车间通道的通行宽度，主机与电池架并排摆放后的整体宽度可满足常规1.2米车间通道的通行要求，脚轮采用带刹车的万向轮结构，推移到位后踩下刹车即可固定位置，不会受线缆拉扯或外力碰撞发生移位。设计过程中对架体的承载强度做了校核，方管选型满足满配电池后的承重需求，焊接位置做加强处理，

　　避免长期推移过程中出现框架变形，电池放置位设置有限位挡边，设备推移时电池不会从架体滑落。主机与电池架之间预留了线缆连接的走线空间，接线端子位置对应排布，减少线缆的弯折半径，降低线缆损耗，同时方便后期维护时的线缆拆装。主机顶部为平整平面，可临时放置调试用的工具或检测仪表，提升现场作业的便利性，面板上的各回路开关对应独立的输出回路，可同时为多个不同电压需求的设备供电，各回路配置独立的过载保护，单回路故障不会影响其他回路的正常供电。
