FNR三速比换向齿轮箱结构设计

项目分类:变速器 发布时间:2022-03-28 ID:596071
  • FNR三速比换向齿轮箱结构设计
  • FNR三速比换向齿轮箱结构设计
  • FNR三速比换向齿轮箱结构设计
  • FNR三速比换向齿轮箱结构设计
  • FNR三速比换向齿轮箱结构设计

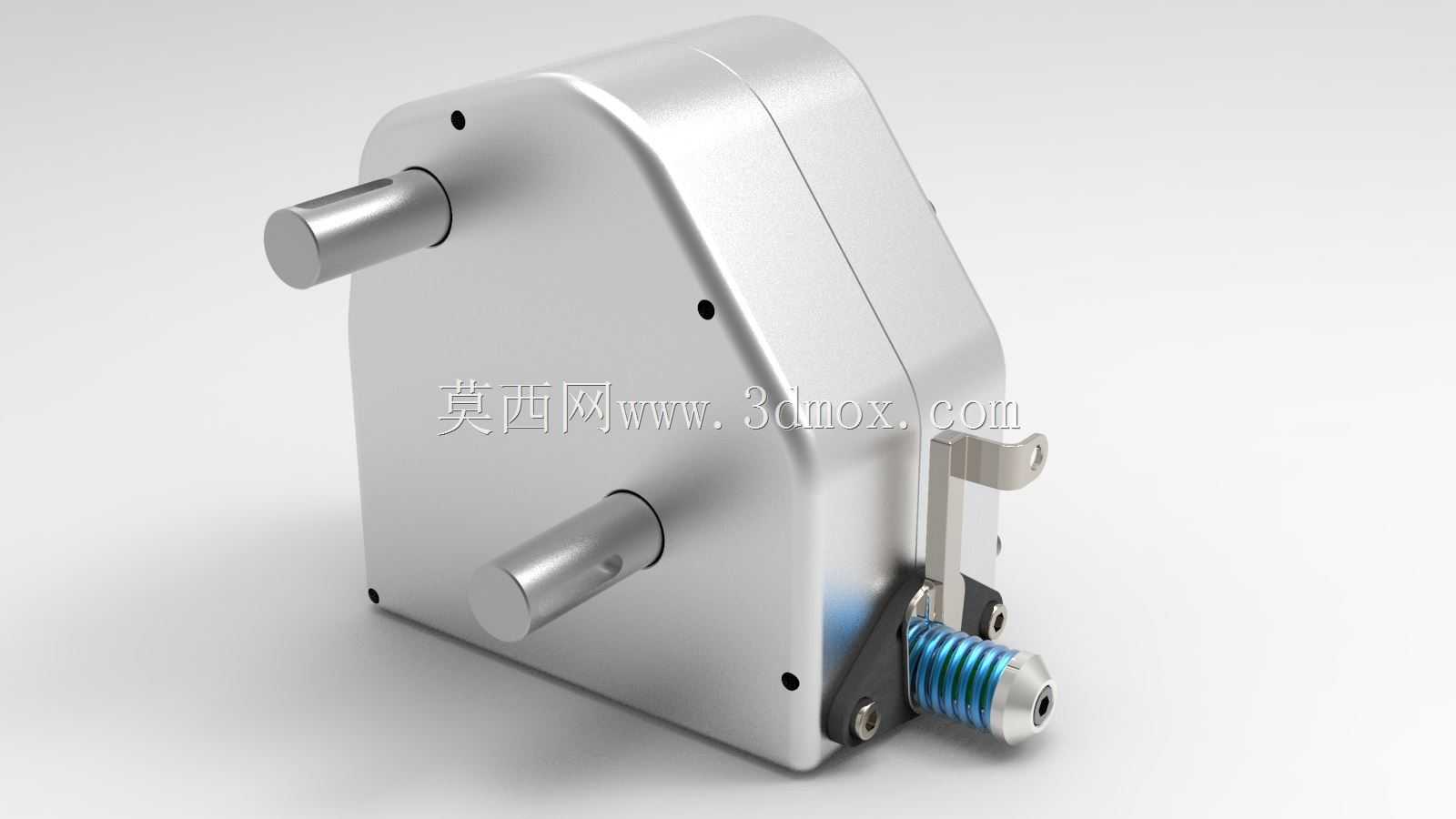

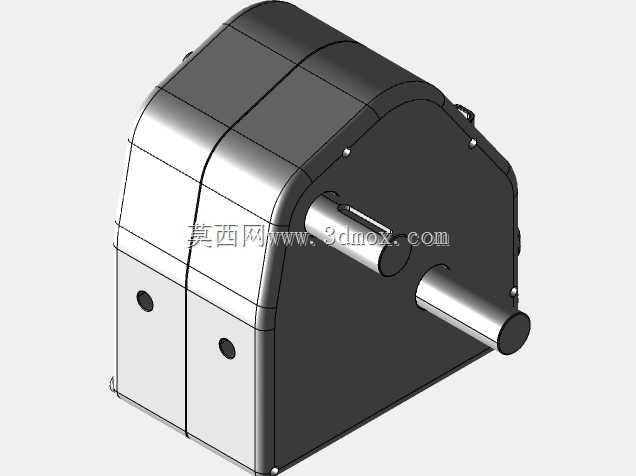

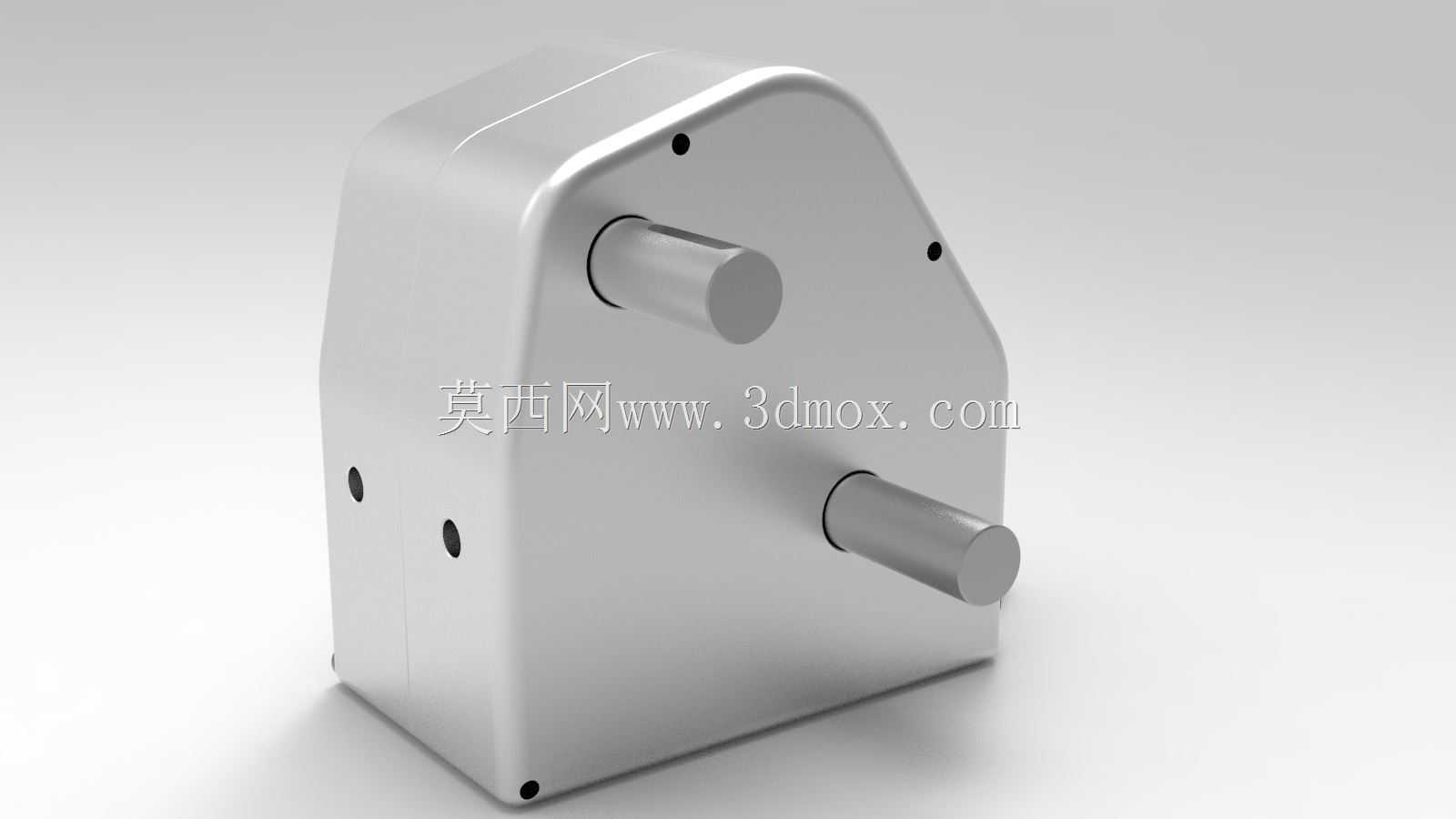

  这款FNR 3:1齿轮箱主要面向小型动力传输场景设计,可覆盖非道路小型作业车辆、轻型动力设备、定制化改装传动单元的动力换向与减速需求,在实际工况中承担动力输入后转速匹配、前进空挡倒挡三工况切换、扭矩放大输出的核心作用,能适配小排量内燃动力单元、中功率伺服驱动单元的输出特性,解决动力源输出方向单一、转速扭矩区间不匹配负载需求的问题。从结构设计逻辑来看,整体采用一体化压铸铝合金壳体作为承载基体,壳体外形做了多面安装基准面设计,既可以通过侧面的通孔完成法兰面贴合安装,也能依托底部的平整安装位做卧式固定,安装边界预留了足够的紧固件操作空间,不会出现装配时工具与壳体干涉的问题。输入轴与输出轴采用平行轴布置方案,

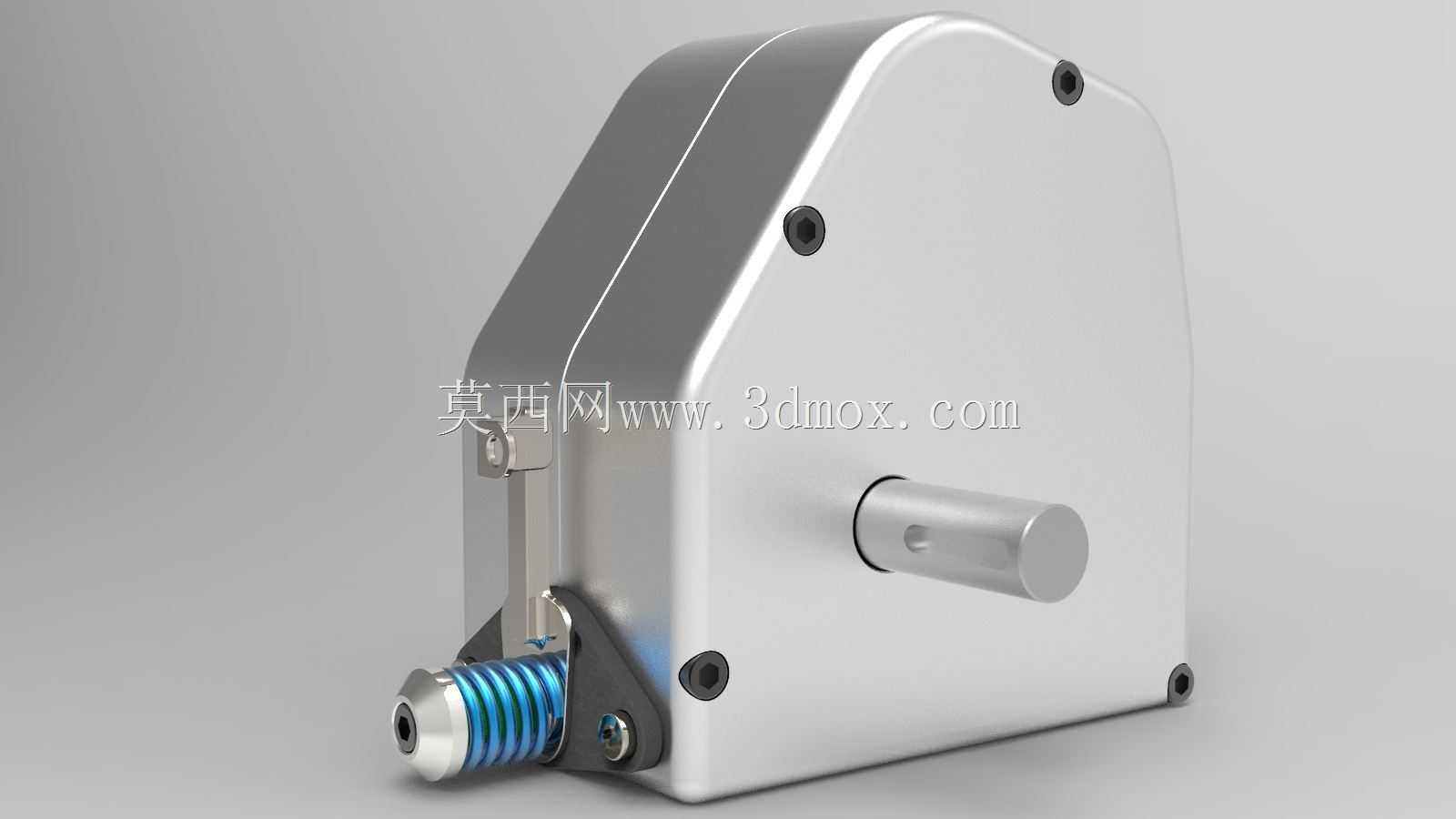

  轴伸端都做了标准圆柱轴伸搭配平键槽的设计,可直接对接联轴器、带轮或者链轮等传动连接件,轴伸的伸出长度经过校核,既满足连接件的轴向定位需求,也不会因为过长导致轴端挠度超出许用范围。内部齿轮传动组采用3:1的固定减速比,齿轮副选用斜齿圆柱齿轮啮合方案,相比直齿传动啮合重合度更高,传动过程中冲击更小、运行噪音更低,能适配持续运转的工况需求;换挡机构集成在壳体侧部,通过拨叉驱动滑移齿轮完成不同档位的啮合切换,可实现前进、空挡、倒挡三个工况的快速切换,换挡拨叉的操作端做了外置铰接结构,可直接外接软轴或者机械拉杆完成操控,不需要额外拆解壳体调整内部结构。壳体上的轴承安装位采用台阶孔定位设计,轴承装配后可通过孔用挡圈完成轴向限位,

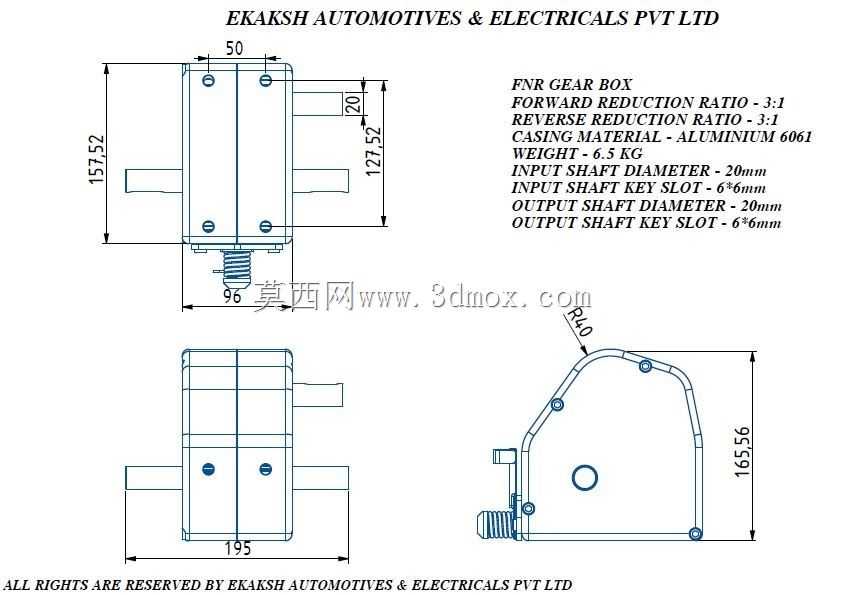

  避免运转过程中轴承出现窜动;轴端密封采用骨架油封结构,可适配常规润滑脂或者飞溅润滑的工况,防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。在设计过程中充分考虑了维护便利性,壳体顶部预留了注油孔位,底部对应位置设置了放油螺塞,可快速完成齿轮油的更换作业,不需要拆解整个箱体。整体外形做了圆弧过渡处理,没有尖锐的棱角凸起,既提升了壳体的结构强度,也避免安装维护过程中出现磕碰划伤的问题。从安装尺寸边界来看,壳体的轴向与径向尺寸都做了紧凑化设计,在容纳完整传动组与换挡机构的前提下,尽可能缩小整体体积,可适配安装空间局促的小型设备场景;各个安装孔的位置度公差经过严格校核,能保证与对接设备的安装基准完全匹配,降低现场安装的调整难度。在实际选型应用中,

  这款齿轮箱可根据负载的实际扭矩需求匹配对应模数的齿轮副,不需要改动壳体的整体安装尺寸,就能覆盖一定区间内的功率传输需求,对于设备开发阶段的传动方案迭代非常友好,可减少重新设计壳体的周期与成本。传动系统的润滑采用飞溅润滑方案,齿轮运转过程中带起的润滑油可均匀覆盖所有啮合齿面与轴承位置,不需要额外设置润滑油泵,简化了整体结构,降低了故障点。换挡机构的定位做了钢珠弹簧定位结构,可保证档位切换后齿轮处于完全啮合位置,不会出现运转过程中脱挡的问题,同时换挡操作的反馈力度适中,操控手感清晰。壳体的壁厚经过有限元校核,在承受额定扭矩负载的情况下,壳体的变形量控制在许用范围内,不会因为受力变形导致齿轮啮合错位、出现偏磨或者异响的问题。输入输出轴的材质选用合金结构钢,经过调质处理后具备足够的强度与韧性,可承受瞬时冲击负载;齿轮表面做了渗碳淬火处理,齿面硬度满足长期啮合运转的耐磨需求,可提升整体使用寿命。
