内齿圈搭配多行星轮传动结构设计

　　这套行星轮系结构在工业传动场景里的适配性极强，小到伺服进给机构的末端减速，大到工程机械行走端的扭矩放大，都能见到同原理结构的应用。和定轴轮系比，它最突出的优势是能在极小的安装空间里实现大传动比，同时多个行星轮均匀分担载荷，抗冲击能力比单组齿轮传动高不少，很多对安装体积、输出扭矩有双重要求的设备，都会优先选用这类传动结构。

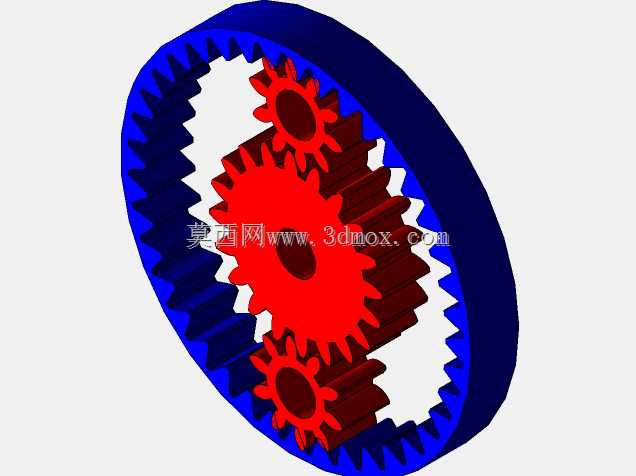

　　从结构功能来看，这套模型还原了最基础的NGW型行星轮系构成：外侧是固定的内齿圈，中心是输入动力的太阳轮，三个行星轮同时和太阳轮、内齿圈啮合，行星轮的转轴安装在行星架上，动力最终通过行星架输出。实际应用里如果需要更高的传动比，还可以在这个基础上串联多级行星组，每一级都能实现3-10倍左右的减速比，整体传动效率能保持在90%以上，比蜗轮蜗杆结构的传动损耗低很多，适合长时间连续运转的工况。

　　做这套结构的三维建模时，首先要卡准的是啮合参数的匹配：太阳轮、行星轮、内齿圈的模数、压力角必须完全一致，齿侧间隙要控制在合理范围，间隙太小会导致运转卡滞、温升过快，间隙太大则会出现传动回差，影响传动精度。建模时要先算好行星轮的安装位置，三个行星轮沿太阳轮周向均布，中心距要同时满足太阳轮与行星轮、行星轮与内齿圈的啮合中心距要求，避免出现装配干涉。齿形部分优先采用渐开线齿形，建模时可以通过参数化方程生成齿廓曲线，再通过阵列、布尔运算完成轮齿结构，保证每个轮齿的啮合接触面积均匀，避免局部应力集中。

　　安装边界方面，这类行星轮系的径向尺寸主要由内齿圈的外径决定，轴向尺寸则由齿轮厚度、行星架的安装空间、前后端盖的厚度共同决定。设计安装接口时，输入端通常和电机轴通过键连接或者抱紧结构固定，输出端的行星架则要根据负载端的连接形式设计对应法兰或者轴孔，固定端的内齿圈一般和设备壳体通过止口定位、螺栓锁紧，保证运转时内齿圈不会出现跟转。要注意的是，行星轮和行星架上的销轴之间需要预留轴承安装位，根据负载大小选择深沟球轴承或者滚针轴承，减少行星轮自转时的摩擦阻力，销轴和行星架的配合要选用过盈配合，避免运转时销轴出现窜动。

　　实际工况选型时，要根据输入转速、输出扭矩、允许回差来调整齿轮的参数：如果是高精度伺服传动场景，要选用磨齿工艺加工的齿轮，齿形精度控制在6级以上，同时减小齿侧间隙，把传动回差控制在1弧分以内；如果是重载工程机械场景，要适当加大齿轮模数，增加齿厚，同时对齿面做渗碳淬火处理，提升齿面的接触疲劳强度，避免重载下出现断齿、点蚀问题。日常运维时，这类封闭在壳体内的行星轮系需要加注对应牌号的齿轮油，通过飞溅润滑保证各个啮合面、轴承位置的润滑效果，定期检查油位和油质，避免缺油导致的齿面快速磨损。

　　很多刚接触传动设计的工程师做行星轮系建模时，容易忽略行星架的刚度问题，要是行星架的厚度不够、加强筋设计不合理，重载下行星架出现形变，就会导致行星轮的啮合位置偏移，出现偏载、噪音变大的问题，严重时还会直接打齿。所以建模时除了齿轮本身的参数，还要对行星架做静力学仿真校核，保证最大负载下行星架的形变量在允许范围内，销轴安装孔的位置精度要控制在IT7级以内，保证三个行星轮的载荷分配均匀，不会出现单个行星轮受力过大的情况。另外内齿圈的固定方式也要根据工况调整，如果是需要实现变速的场景，还可以设计成内齿圈可锁止、太阳轮可锁止、行星架可锁止的多自由度结构，通过不同构件的锁止组合实现不同的传动比甚至转向切换，满足更复杂的传动需求。
