非标直齿圆柱齿轮传动结构设计

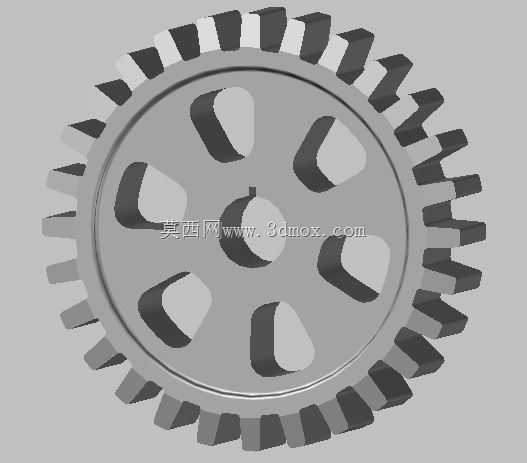

　　这款齿轮属于非标准模数的直齿圆柱传动件，在小型传动机构、教学演示装置、简易动力传输场景中有着广泛的适配空间，区别于标准系列齿轮，它没有套用通用模数、齿形参数的规范约束，完全围绕特定传动比、安装空间的实际需求完成结构设计，能够适配很多定制化小型设备里非标准轴距的动力传递需求，比如小型实验台的传动模组、自制简易机械的动力衔接部位，都可以直接选用这类非标定制品，不用额外调整安装位的轴距参数来适配标准件。从结构设计逻辑来看，轮体采用了辐板式轻量化设计，轮辐位置均匀开设了六个水滴形的减重孔，这类开孔设计不是随意排布的，首先是在保证轮体整体刚性的前提下，尽可能降低齿轮自身的转动惯量，减少传动过程中因为轮体自重带来的动力损耗，尤其是在小功率动力输出的场景里，转动惯量的降低能够有效提升传动响应速度，避免启动瞬间的动力迟滞；其次减重孔的对称排布能够保证轮体的动平衡性能，六个孔沿轮体中心均匀分布，每个孔的形心都处于同一节圆上，高速转动时不会出现偏心抖动的问题，不需要额外做动平衡校正就能满足中低转速下的传动稳定性要求。齿部采用直齿结构设计，齿向与齿轮轴线完全平行，这类齿形的优势在于加工难度低，啮合过程中没有轴向力产生，对应的支撑轴承只需要承受径向载荷，能够简化支撑结构的设计，不用选用可以承受轴向力的角接触轴承，普通深沟球轴承就能满足支撑需求，降低整套传动机构的配件成本。直齿结构的啮合是沿齿宽方向完全线性接触，传动过程中没有轴向分力，

　　安装时只需要保证两啮合齿轮的轴线平行度、中心距误差控制在合理公差范围内，就能实现平稳啮合，对安装调试的精度要求相对斜齿轮更低，适合简易设备、教学演示类装置的快速装配需求。轮毂位置设计了带键槽的中心安装孔，键槽采用普通平键的适配尺寸，能够与对应直径的传动轴实现周向固定，传递扭矩时不会出现轮体与轴之间的相对转动，键槽的位置与轮辐减重孔的位置做了错位处理，避免键槽处的应力集中与减重孔的应力集中区域重叠，防止长期交变载荷下轮毂部位出现裂纹。中心孔的轴向长度与轮体宽度保持一致，装配时轴的插入深度可以与轮体宽度完全匹配，保证轮体在轴上的定位稳定，不会出现单侧悬臂的受力状态。从安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸都经过适配性调整，

　　啮合时的齿侧间隙预留了合理的公差范围，既不会因为间隙过小出现卡齿、传动卡滞的问题，也不会因为间隙过大导致传动回程误差超标，正反转切换时的空程量能够控制在小型传动机构的允许范围内。轮体的端面没有多余的凸台、凹槽结构，两个端面都是平整的加工面，装配时可以直接贴合轴上的定位轴肩，不需要额外加工避让结构，轴向定位非常方便。在实际应用场景中，这类非标准齿轮经常被用于非量产的定制化设备里，比如高校机械专业的课程设计实训装置、学生创新竞赛的参赛作品、小型DIY传动设备，这类场景往往没有办法直接选用标准参数的齿轮，因为标准齿轮的中心距、传动比很难刚好匹配设计需求，重新定制标准齿轮的成本高、周期长，而这类不套用标准规范的齿轮，

　　可以完全根据实际的中心距、传动比、安装空间来调整齿形参数和轮体尺寸，不需要改动其他部件的设计就能完成传动系统的搭建。另外在一些老旧设备的维修替换场景中，很多早年生产的小型设备没有采用标准模数的齿轮，配件已经停产，就可以参照这类非标准齿轮的设计逻辑，根据原有齿轮的安装尺寸、啮合参数重新建模加工，不需要改动设备的其他安装结构，就能完成故障件的替换，降低维修成本。设计过程中，齿形的渐开线轮廓做了优化，齿顶的修缘量控制在合理范围，能够减少啮合瞬间的刚性冲击，降低传动过程中的噪音，即使没有额外的润滑防护，在中低转速下也能保持平稳的传动状态，不会出现明显的敲击异响。轮体的厚度经过受力校核，能够满足小功率传动下的扭矩传递需求，齿根的圆角半径做了加大处理，减少齿根部位的应力集中，提升轮齿的抗弯曲疲劳强度，长期反复承受啮合载荷时不容易出现断齿问题。
