车辆传动系统开放式差速齿轮机构

　　这套差速齿轮机构是车辆传动系统中承担左右驱动轮动力分配的核心部件，日常工况中最常见的应用场景集中在民用乘用车辆、轻型载货车辆的驱动桥内部，部分非道路作业的小型工程设备行走驱动端也会采用同结构的差速单元。从实际使用逻辑来看，这套机构的核心作用是在动力输入持续稳定的前提下，允许同一根驱动轴上的两个输出端以不同转速旋转，解决车辆转弯、行驶在不平路面时两侧车轮滚动距离不一致带来的滑动摩擦问题，避免轮胎异常磨损、传动部件卡滞甚至断轴的故障。

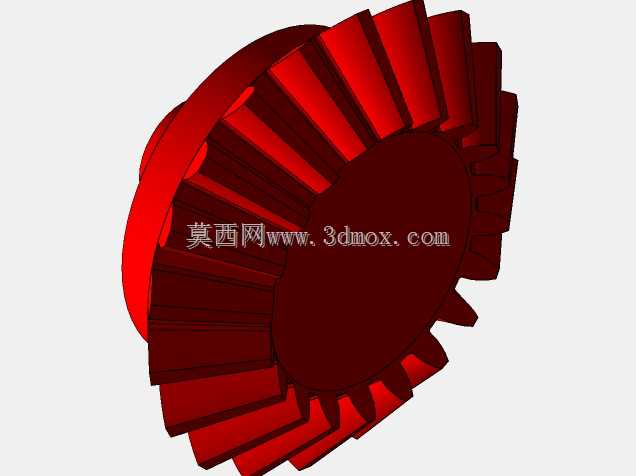

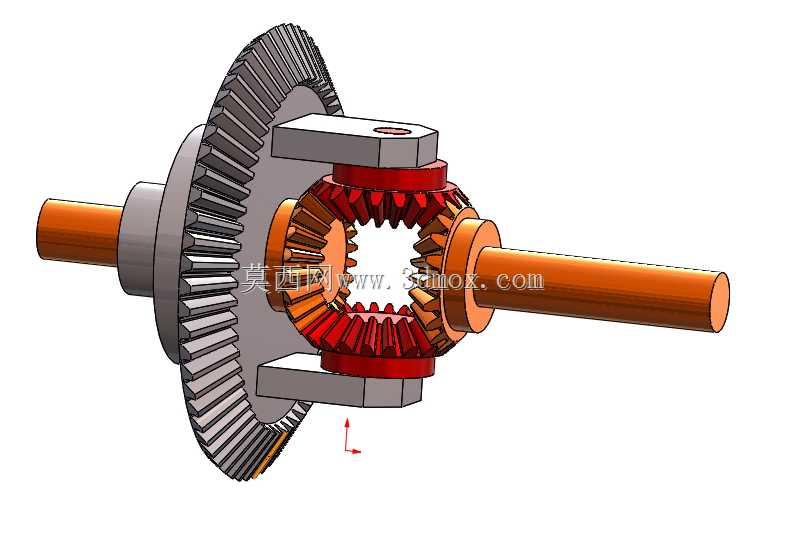

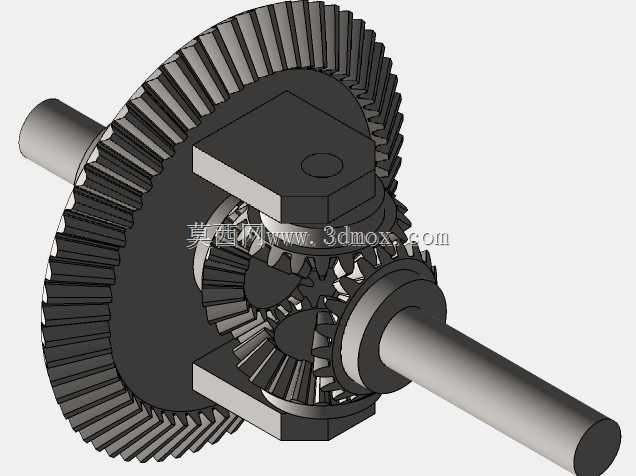

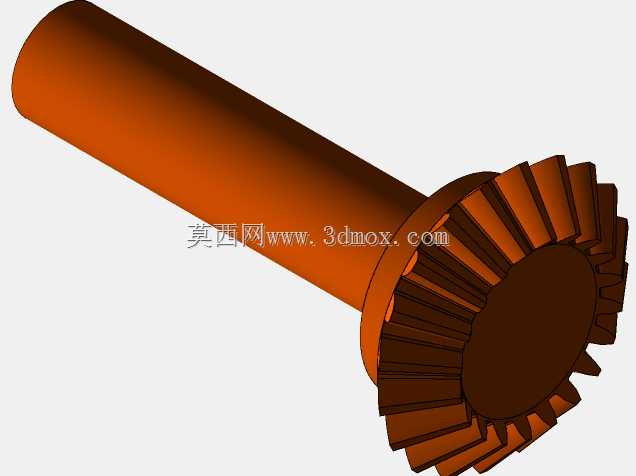

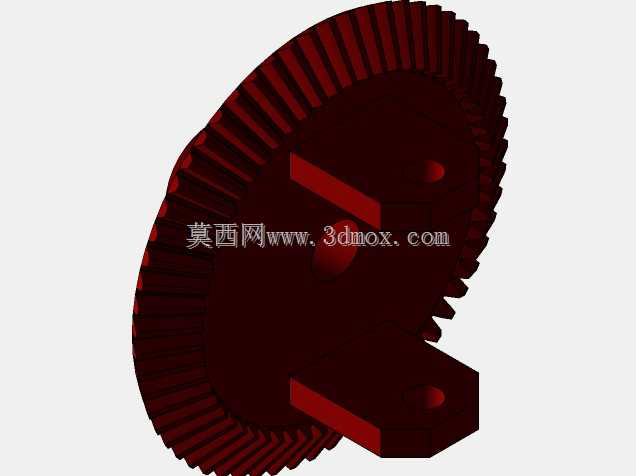

　　从结构设计思路来看，这套差速机构采用经典的锥齿轮啮合方案，核心组成包含主减速从动锥齿轮、差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及对应的支撑轴段。主减速从动锥齿轮采用大直径盘式锥齿结构，齿圈沿壳体外圆周均匀分布，和传动系统末端的主动锥齿轮啮合完成第一级减速增扭，同时将动力传递方向旋转90度适配驱动桥的布置方向。差速器壳体和主减速从动锥齿轮通过螺栓刚性连接，随齿圈同步转动，壳体内部预留行星齿轮与半轴齿轮的安装腔，十字行星齿轮轴固定在壳体的安装槽内，四个行星锥齿轮分别空套在十字轴的四个轴颈上，可绕轴颈自由转动，两个半轴锥齿轮分别布置在壳体两侧，和四个行星锥齿轮同时保持啮合状态，半轴锥齿轮的内花键和驱动半轴连接，最终将动力传递给两侧车轮。

　　设计过程中需要重点关注的安装边界与尺寸配合逻辑较多，首先是主减速从动锥齿轮的安装端面跳动公差需要控制在0.05mm以内，保证和主动锥齿轮的啮合间隙在0.1-0.3mm区间，避免啮合冲击带来的齿面点蚀、断齿问题。行星齿轮与十字轴的配合间隙控制在0.02-0.04mm，既要保证行星齿轮转动灵活无卡滞，也要避免间隙过大带来的传动冲击。半轴齿轮的背面和差速器壳体之间通常会加装耐磨垫片，调整垫片厚度可以控制锥齿轮的啮合印痕，保证全齿面接触受力均匀，避免局部应力集中。两侧输出轴的同轴度公差需要控制在0.03mm以内，保证半轴转动过程中无偏摆，减少花键的异常磨损。

　　实际工况下的功能特性表现上，当车辆直线行驶时，两侧车轮受到的行驶阻力基本一致，此时行星齿轮随差速器壳体整体公转，不会绕十字轴自转，动力通过行星齿轮的齿面均匀传递给两侧半轴齿轮，两个输出端转速相同，和主减速从动齿圈转速保持固定传动比。当车辆转弯时，内侧车轮行驶阻力增大，行驶轨迹半径更小，需要的转速更低，此时行星齿轮在随壳体公转的同时，会绕十字轴产生自转，通过锥齿轮的啮合差速作用，自动降低内侧半轴齿轮的转速、提升外侧半轴齿轮的转速，保证两侧车轮始终处于纯滚动状态，动力分配过程中两侧半轴的扭矩始终保持基本相等，不会出现单轮打滑时动力完全流失的问题。如果是在非铺装路面行驶，路面起伏带来的两侧车轮转速差也会通过这套机构自动补偿，不需要额外的控制单元介入，纯机械结构的可靠性更高，维护成本更低。

　　建模过程中需要重点还原的结构细节包括锥齿轮的渐开线齿形参数，主减速齿的齿顶高系数、顶隙系数需要匹配对应的模数参数，行星齿轮和半轴齿轮的啮合侧隙需要在装配体中通过配合关系模拟实际工作状态，差速器壳体上的螺栓过孔、十字轴安装槽、垫片安装位的尺寸需要和内部齿轮的安装尺寸匹配，避免出现干涉问题。两侧的输出轴段需要保留足够的支撑长度，模拟实际驱动桥中轴承的安装位置，保证整体装配的合理性。
