高精度螺旋锥齿轮传动件结构设计

　　在重载传动工况的布局设计中，螺旋锥齿轮始终是相交轴动力传递场景下的核心承载零件，这类零件常见于差速器总成、机床主轴进给箱、矿山设备的动力转角输出端，核心作用是在两轴线呈空间相交状态的轴系间完成扭矩与转速的传递，相比直齿锥齿轮，其啮合过程的重叠系数更高，传动过程的冲击载荷更小，更适配中高速、重载且对传动平稳性有要求的应用场景。

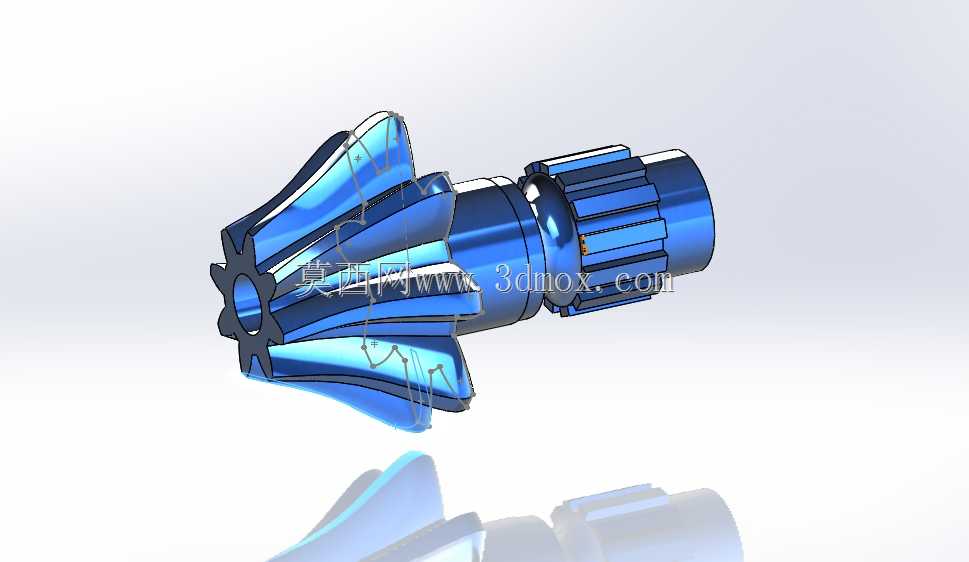

　　从实际结构设计逻辑来看，这款螺旋锥齿轮的齿线采用圆弧螺旋形态，齿形从锥顶向外沿螺旋方向延展，啮合过程中轮齿是逐步进入接触再逐步退出啮合，不会出现直齿锥齿轮整齿突然啮合、突然脱离带来的敲击噪音与应力突变。设计阶段首先要确定的是分锥角参数，这一参数直接匹配相交轴的夹角，常规工况下多采用90度相交轴的设计基准，同时要保证配对的大小轮螺旋角数值相等、旋向相反，避免啮合过程中出现轴向力抵消失效的问题——轴向力的方向直接关联到轴系支撑轴承的选型与安装定位方向，若旋向设计错误，运转过程中产生的轴向力会将齿轮推向啮合脱离的方向，轻则造成齿面磨损加剧，重则直接出现打齿故障。

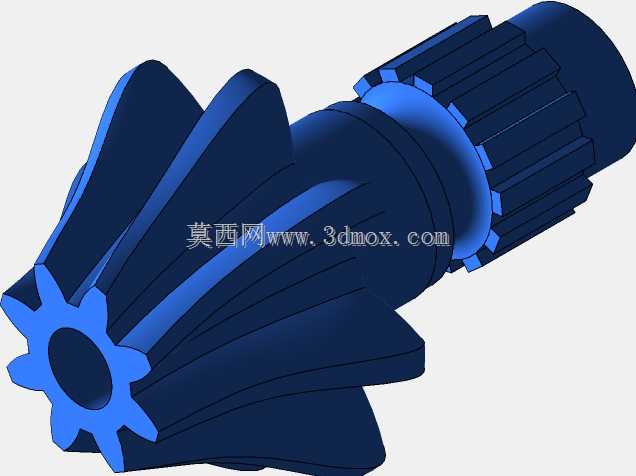

　　从安装边界来看，这款齿轮的轴伸端采用花键结构设计，花键的齿形、模数与配合长度直接决定了扭矩传递的上限，安装时需要保证齿轮的背锥面与轴肩的定位贴合度，端面跳动公差需要控制在对应精度等级的允许范围内，避免运转过程中出现偏载。齿面的接触区调整是这类齿轮装配的核心环节，正常啮合状态下接触斑应位于齿面中部偏靠近小端的位置，沿齿高与齿长方向的接触面积占比需要符合对应传动精度的要求，若接触斑偏齿顶或偏齿根，都需要通过调整轴系的安装距、垫片厚度来修正位置，避免局部应力集中造成齿面点蚀或断齿。

　　在功能特性层面，螺旋锥齿轮的承载能力相比同模数的直齿锥齿轮可提升30%以上，这是因为螺旋齿的结构让同时参与啮合的轮齿对数更多，单齿承受的载荷被有效分摊，同时啮合过程中的滑动摩擦方向沿齿线方向，润滑油脂更容易在齿面形成稳定油膜，降低齿面磨损速率。在不同的应用场景中，这类齿轮的材料选型也有明确区分：普通工况下采用20CrMnTi渗碳淬火处理，齿面硬度可达HRC58-62，芯部保持足够的韧性来承受冲击载荷；低速重载、有冲击的工况则可采用42CrMo调质后表面淬火的工艺，平衡齿面硬度与整体抗冲击性能。

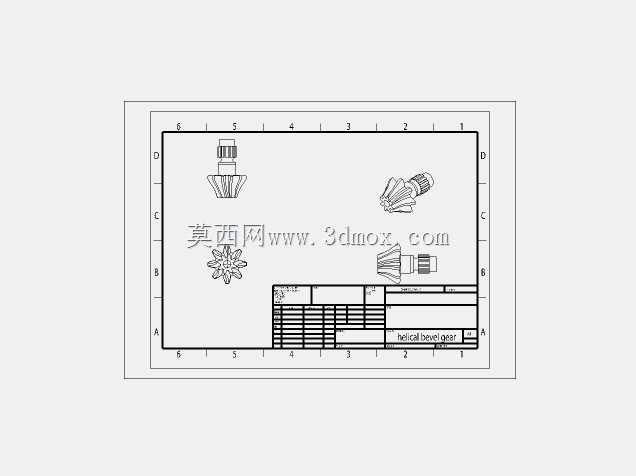

　　设计过程中还需要重点考量齿根圆角的参数，齿根处的应力集中是轮齿断裂的核心诱因，合理的齿根圆角半径可以大幅降低应力集中系数，同时齿向修形、齿顶修缘的参数设计也必不可少，修形可以补偿安装误差、轴系受载变形带来的啮合偏移，避免轮齿端部出现边缘接触，进一步提升传动平稳性、降低运转噪音。在三维建模过程中，需要精准构建齿面的螺旋线轨迹与渐开线齿形，保证齿面的曲率连续，避免出现建模误差导致后续加工出的零件无法正常啮合，同时要预留出热处理变形的补偿量，匹配后续磨齿工序的加工余量。

　　这类齿轮在实际设备中往往承担着动力换向的核心作用，比如在汽车驱动桥的差速器中，主动螺旋锥齿轮连接传动轴输入动力，从动螺旋锥齿轮将动力传递给差速器壳体，再通过半轴传递给车轮，整个传动过程需要承受车辆起步、制动、颠簸路面带来的交变冲击载荷，因此对齿轮的强度、啮合精度都有极高要求；在立式铣床的主轴传动箱中，螺旋锥齿轮将水平方向的电机动力转换为垂直方向的主轴输出，保证主轴运转的平稳性，直接影响工件的加工表面质量。日常维护中，这类齿轮的润滑需要采用对应的极压齿轮油，保证油位能够浸没到齿轮的啮合位置，避免缺油造成的齿面干磨，同时需要定期检查轴承预紧力与齿轮啮合间隙，间隙过大容易造成传动冲击、回差超差，间隙过小则容易出现运转卡滞、温升过高的问题。
