啮合式正齿轮传动组结构设计

　　这套正齿轮传动结构的设计，核心围绕定轴齿轮传动的啮合精度与传动效率展开，在常规的减速、增速传动场景中，这类结构是机械传动系统里应用最广泛的基础单元。从实际工程应用来看，小模数的正齿轮组常出现在小型输送设备的动力输入端，用来匹配伺服电机的高转速低扭矩输出特性，通过大小齿轮的齿数比实现转速降低、扭矩放大的效果，满足输送辊道的负载驱动需求；而大模数的同结构齿轮组，则会应用在起重设备的回转机构、农业机械的动力传输路径中，依靠直齿啮合的高承载能力传递大扭矩，应对冲击性负载的工况。

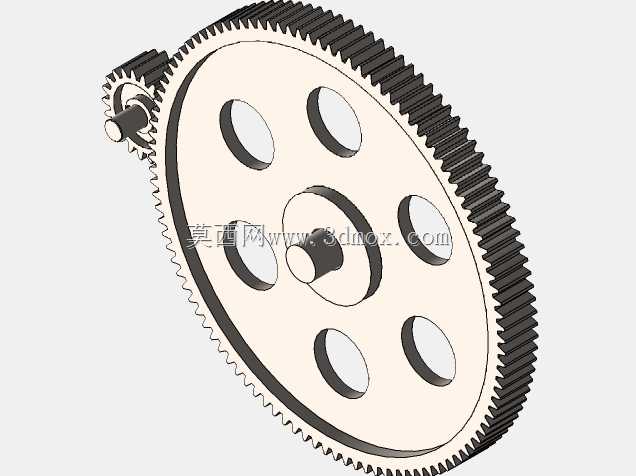

　　设计过程中首先要考虑的是安装边界的适配性，大齿轮采用辐板式结构，六个均匀分布的减重孔并非随意开设，孔位的分布圆直径、孔径大小都经过刚度校核，在保证轮体抗弯、抗扭刚度满足额定负载要求的前提下，尽可能降低轮体自身转动惯量，减少传动过程中的启停惯性冲击，同时减重孔的位置避开了轮辐的应力集中区域，避免长期交变载荷下出现辐板裂纹。大齿轮中心的轴孔与定位轴肩的尺寸配合，选用基孔制过渡配合，既保证传动过程中轮体与轴的同轴度，避免偏心转动带来的啮合冲击、齿面偏磨问题，也方便后期维护时的拆装作业。

　　与之啮合的小齿轮采用实心轮体结构，因为小齿轮的啮合频次远高于大齿轮，每转动一圈参与啮合的轮齿次数是大齿轮的数倍，实心结构能更好地保证轮齿的根部强度，降低断齿风险。两个齿轮的齿宽设计做了差异化处理，小齿轮齿宽比大齿轮宽出5到10毫米，这种设计是考虑到安装过程中不可避免的轴向窜动误差，即使两轴存在少量的轴向位置偏差，也能保证全齿宽参与啮合，避免出现齿端接触、局部应力过大的问题。齿顶圆、齿根圆的倒角处理也做了细化，齿端的倒角不仅能去除加工毛刺，还能在啮合初期引导轮齿平稳进入啮合，减少啮合瞬间的刚性冲击，降低传动噪音。

　　从安装配合的角度来说，这套齿轮组的中心距公差严格控制在IT7级精度范围内，中心距过大容易导致齿侧间隙过大，传动过程中出现回程误差，正反转切换时会产生明显的冲击噪音；中心距过小则会导致齿侧间隙不足，轮齿啮合时出现卡滞、润滑脂无法顺利进入啮合面的问题，加剧齿面磨损。齿轮的端面跳动、径向跳动公差也匹配中等精度传动的要求，适配多数通用机械设备的传动精度需求，不需要过高的加工成本就能满足使用要求。

　　实际使用场景中，这类正齿轮组的润滑方式根据转速不同有所区分，转速低于100转每分钟的低速重载场景，采用脂润滑即可，润滑脂填充量控制在齿高的1/3到1/2，过多的润滑脂会增加传动阻力，过少则无法形成有效油膜；转速更高的场景则需要搭配油池润滑或者喷油润滑，保证啮合面持续有润滑油覆盖，降低齿面接触应力，延长齿轮使用寿命。另外在安装时，两轴的平行度误差必须控制在允许范围内，平行度超差会导致轮齿沿齿宽方向受力不均，出现一端齿面严重磨损、另一端完全不参与啮合的情况，大幅缩短齿轮的使用寿命。

　　这套结构的设计没有采用特殊的变位齿形，选用标准直齿圆柱齿轮的参数，一方面是降低加工难度，普通的滚齿、插齿设备就能完成加工，不需要特殊的定制刀具，加工成本可控；另一方面标准齿形的互换性更好，后期维护更换配件时不需要单独定制，直接采购对应参数的标准齿轮就能完成替换，减少设备停机维护的时间。轮体的材料选用根据负载场景可灵活调整，轻载场景下选用工程塑料或者45号钢正火处理即可，重载场景则可以选用40Cr调质后齿面高频淬火，提升齿面硬度与耐磨性，满足不同工况的使用需求。
