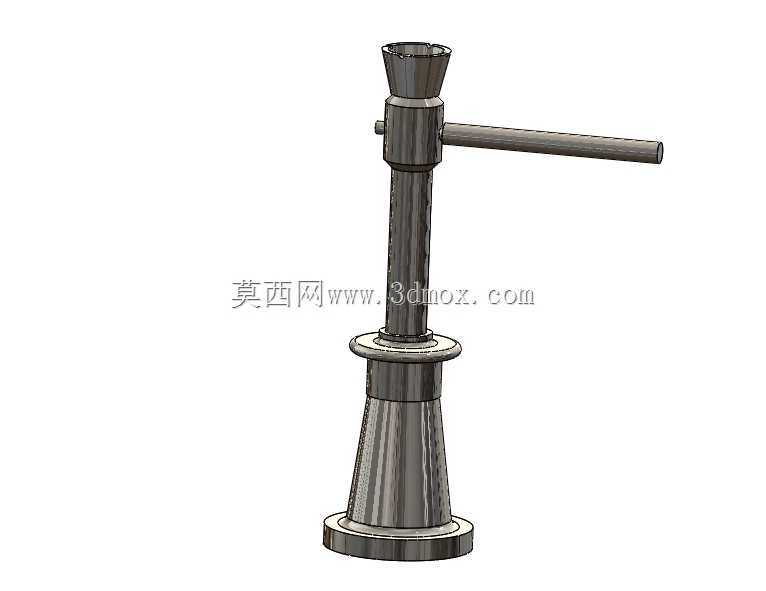

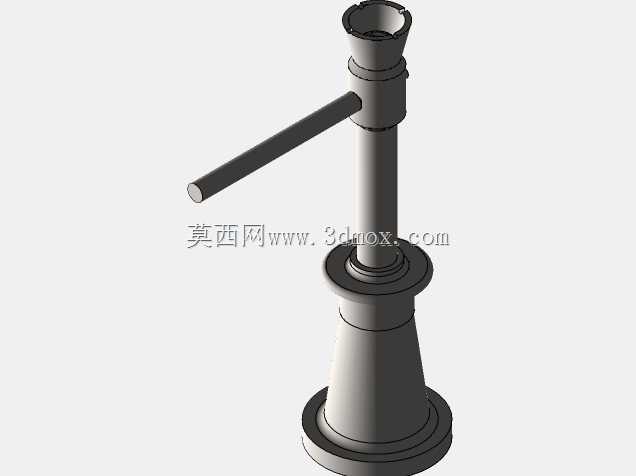

螺旋式手动起重顶升机械结构设计

　　在设备维保、小型重物移位、建筑临时支撑这类作业场景里，手动螺旋顶升装置始终是不可替代的基础工装，区别于液压类顶升设备，它不存在密封件老化泄漏、长期静置泄压回落的问题，哪怕在无电源、野外露天、低温高尘这类恶劣工况下，也能稳定保持支撑状态，不会出现负载突降的安全隐患。这套螺旋顶升结构的核心传动逻辑，是通过梯形丝杠副将输入的回转运动转化为顶杆的直线升降动作，梯形螺纹的自锁特性是设计时的核心考量，牙型角选择30度标准梯形牙，导程控制在螺距的1倍，确保螺纹升角小于接触面当量摩擦角，即便撤去驱动摇杆的外力，顶杆也能在额定负载下保持位置锁止，不需要额外加装制动或锁止机构，大幅简化了整体结构。从实际作业的适配性来看，

　　这类顶升装置的常规承重覆盖1吨到10吨区间，对应不同的丝杠直径与螺母啮合长度，比如5吨级的型号，丝杠公称直径一般选40mm，螺母采用铸锡青铜材质，啮合长度不小于1.5倍丝杠直径，保证螺纹接触面的压应力在青铜材料许用范围内，避免长期承重出现螺纹牙变形、滑牙失效。顶杆的伸出行程通常设计在150mm到300mm之间，完全覆盖乘用车换胎、小型设备调平、轻型构件安装顶升的常规行程需求，不会因为行程过长导致丝杠受压失稳，也不会因为行程过短需要反复加垫枕木调整作业高度。结构设计上，底座采用加厚铸铁一体铸造成型，底部做放射状加强筋，增大与地面的接触面积，降低对地比压，哪怕在松软的泥土地面作业，也不会出现底座下陷倾斜的问题；

　　顶帽部分做防滑滚花与凹槽设计，和被顶升物体的接触面能形成足够摩擦力，防止顶升过程中顶帽滑移偏载，部分适配场景下还可以更换V型顶帽，用来支撑圆轴类工件，适配机加工工位的工件顶升调平需求。驱动部分采用可折叠的摇杆设计，摇杆不用时可以绕铰接点翻转贴靠在主体外壳上，减少收纳占用空间，摇杆与丝杠输入端采用棘轮配合结构，在作业空间狭窄、摇杆无法整周回转的场景下，可以通过小角度往复扳动摇杆实现丝杠的步进转动，不需要整周转动摇杆就能完成顶升操作，适配地沟、设备间隙这类狭小作业空间。从安装边界与尺寸适配来看，这类螺旋顶升装置的闭合高度通常控制在200mm到350mm之间，能塞进多数乘用车底盘、设备底座的下部间隙，不需要额外垫高底座就能完成初始对位；主体外壳采用无缝钢管加工，丝杠与外壳之间预留足够的间隙容纳润滑脂，日常维护只需要定期从注油孔补充锂基脂，就能保证螺纹副的润滑，降低转动阻力，减少螺纹磨损，正常维护下的使用寿命能达到十年以上。不同于液压顶升需要定期更换密封件、检查液压油位，螺旋结构的故障点极少，哪怕螺纹出现磨损，只需要更换青铜螺母就能恢复额定承重能力，维护成本极低，在汽修门店、工地临时支撑、机加工车间工件调平、仓储重型货物移位这些场景里，都是一线作业人员优先选择的顶升工装。设计这套结构时，还需要重点考虑偏载工况下的受力，顶杆与外壳之间加装导向铜套，铜套长度不小于顶杆直径的1.2倍，保证顶杆伸出时的同轴度，避免顶杆受侧向力出现弯曲变形；

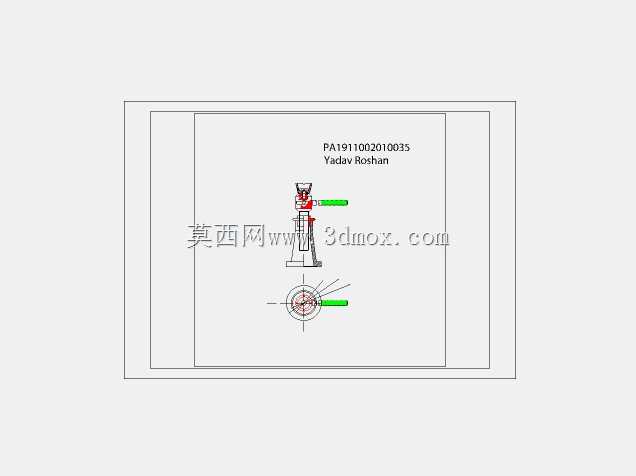

　　底座与外壳的连接采用过盈配合加骑缝销固定，保证大负载下外壳不会从底座脱出，所有受力部件的安全系数都按额定负载的2.5倍设计，哪怕出现短时过载，也不会出现结构断裂失效。在实际建模过程中，需要重点校验丝杠的压杆稳定性，根据欧拉公式计算不同伸出长度下的临界失稳压力，确保最大伸出长度下的临界压力远大于额定负载；同时要校核螺纹牙的剪切强度与弯曲强度，确保每个啮合螺纹牙的受力都在材料许用应力范围内，避免局部螺纹牙过载断裂。这类结构没有复杂的液压元件、电控元件，所有零件都可以通过常规的车、铣、铸工艺加工完成，加工门槛低，配件通用性强，哪怕是小型机加工车间也能完成整套装置的生产制造，这也是它能在各类作业场景中长期广泛应用的核心原因。
