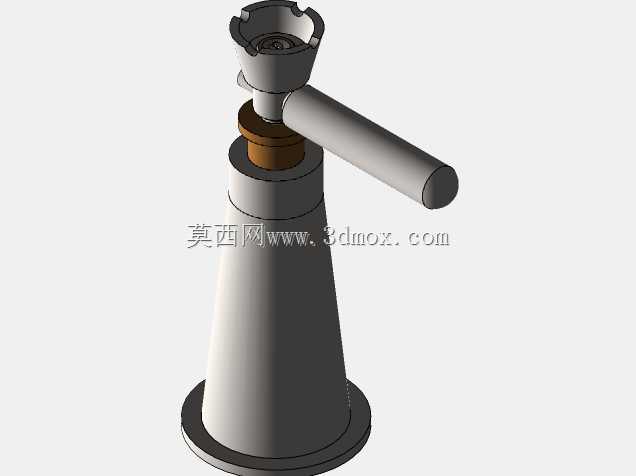

手动螺旋顶升起重机构三维结构

项目分类:千斤顶 发布时间:2022-03-28 ID:596127
  • 手动螺旋顶升起重机构三维结构

  在常规设备维保、小型构件安装、重载工位调平场景中,手动螺旋顶升机构是无需外接动力源即可完成稳定承重举升的核心工装,区别于液压类顶升设备,其不存在密封件老化泄漏、低温环境油液黏度变化导致顶升失效的问题,在无电源供应的野外作业、汽修零散维保、建筑构件临时调平场景中适配性极强。这款螺旋顶升结构采用梯形丝杠副作为核心传动单元,梯形螺纹的牙型角设计兼顾了传动效率与反向自锁特性,当顶升作业完成后,即便撤去施加在操作杆上的外力,承重负载也不会带动丝杠反向回转下坠,无需额外加装锁止机构即可满足作业安全要求,这一特性也是螺旋顶升结构区别于其他滑动丝杠传动设备的核心设计点。从结构布局来看,整体采用锥台形底座作为承重基础,底座底面为平整接触端面,

  作业时可与硬质支撑面形成足够的接触面积,降低单位面积压强,避免在软质地面作业时出现底座下陷的问题;锥台形的壳体向上逐步收窄,既可以在控制整体自重的前提下提升壳体的抗扭、抗弯刚度,也能避免顶升作业时壳体与周边工装、构件发生空间干涉。顶部的承托座采用带限位卡槽的碗状结构,卡槽可以适配不同形状的被顶升构件接触面,无论是车辆底盘的顶升支点、设备框架的横梁还是建筑构件的预埋支撑点,都能通过卡槽形成限位,防止顶升过程中被支撑件出现滑移偏移;承托座与丝杠顶端采用回转配合结构,丝杠回转升降过程中承托座不会随丝杠同步转动,避免与被支撑件接触面产生摩擦刮损。侧置的操作杆采用圆柱直杆设计,与丝杠顶部的螺母驱动块采用插接配合,

  作业时可根据操作空间需求调整操作杆的插入深度,在空间受限的工位可缩短操作杆长度避免磕碰,在需要大扭矩输入顶升重载时可接长操作杆,通过增大力臂降低操作力输入要求,符合手动作业的人机工程设计逻辑。从设计逻辑层面,这款结构的所有传动部件均内置在锥台形壳体内部,梯形丝杠与壳体之间设置有导向铜套,铜套既可以为丝杠升降提供精准的径向导向,避免丝杠承受偏载时出现卡滞,也能作为耐磨件在长期磨损后单独更换,降低整机构的维护成本;丝杠与驱动螺母之间预留有合理的配合间隙,既可以避免间隙过小导致传动卡涩,也能控制间隙量防止顶升作业时出现过大的回程空程,保证顶升位移的控制精度。在安装边界与尺寸适配方面,该结构的底座直径、最大顶升行程、

  最小闭合高度均按照常规手动顶升作业的通用需求设计,最小闭合高度可适配低矮空间的顶升作业需求,最大顶升行程可覆盖多数汽修、设备安装、构件调平的举升高度要求;整体外形无外凸的尖锐结构,作业过程中不会剐蹭操作人员或周边构件,非作业状态下可直立放置收纳,占用仓储空间极小。实际应用中,这类螺旋顶升结构除了常规的重物举升用途,还可作为重型设备的水平可调支撑使用,比如大型试验平台的支脚、临时搭建的重载工装支架、房屋基础沉降后的临时支撑调平,依靠螺纹传动的微调特性,可以实现毫米级的高度调整,相比垫铁调整的方式效率更高、调整精度更可控;长期承重状态下螺纹副的形变量极小,可长时间保持支撑高度稳定,不会出现液压支撑缓慢泄压下沉的问题。建模过程中针对各配合面的公差带做了合理预留,导向铜套与壳体的配合采用基孔制过渡配合,保证铜套安装后无径向窜动;丝杠与铜套的配合采用间隙配合,保证升降动作顺畅无卡滞;驱动螺母与操作杆的配合孔采用通孔设计,操作杆可从任意一侧插入,适配不同操作方位的作业需求,避免单侧操作受空间限制的问题。整体结构没有复杂的异形曲面,所有零部件均可采用常规机加工工艺完成制作,加工成本低,维护难度小,适合作为通用工装在各类机修、安装、调平场景中批量配置使用。
