一体式带轴锥齿轮传动构件结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:596025
  • 一体式带轴锥齿轮传动构件结构设计
  • 一体式带轴锥齿轮传动构件结构设计
  • 一体式带轴锥齿轮传动构件结构设计
  • 一体式带轴锥齿轮传动构件结构设计
  • 一体式带轴锥齿轮传动构件结构设计

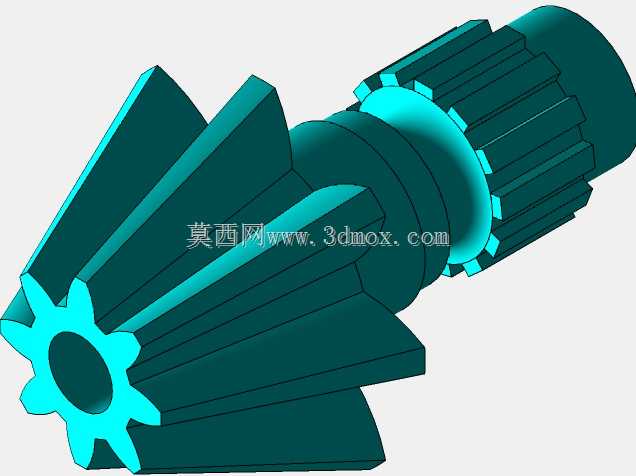

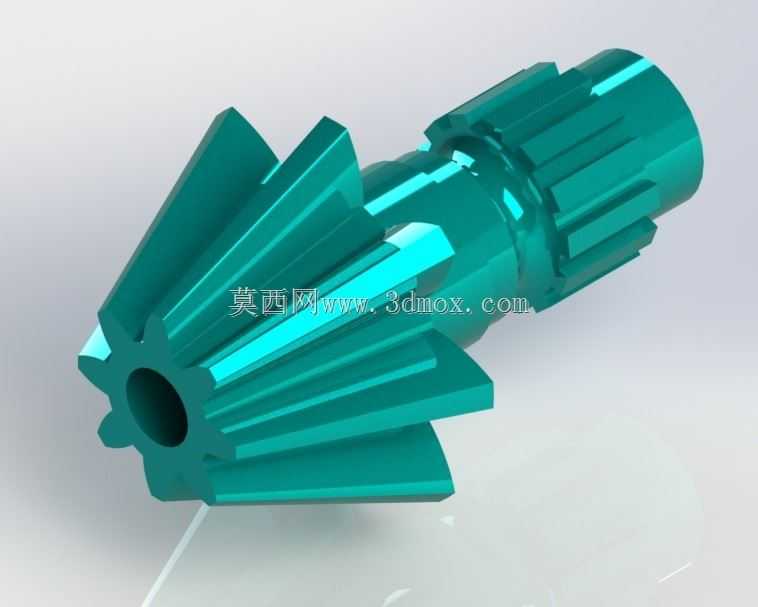

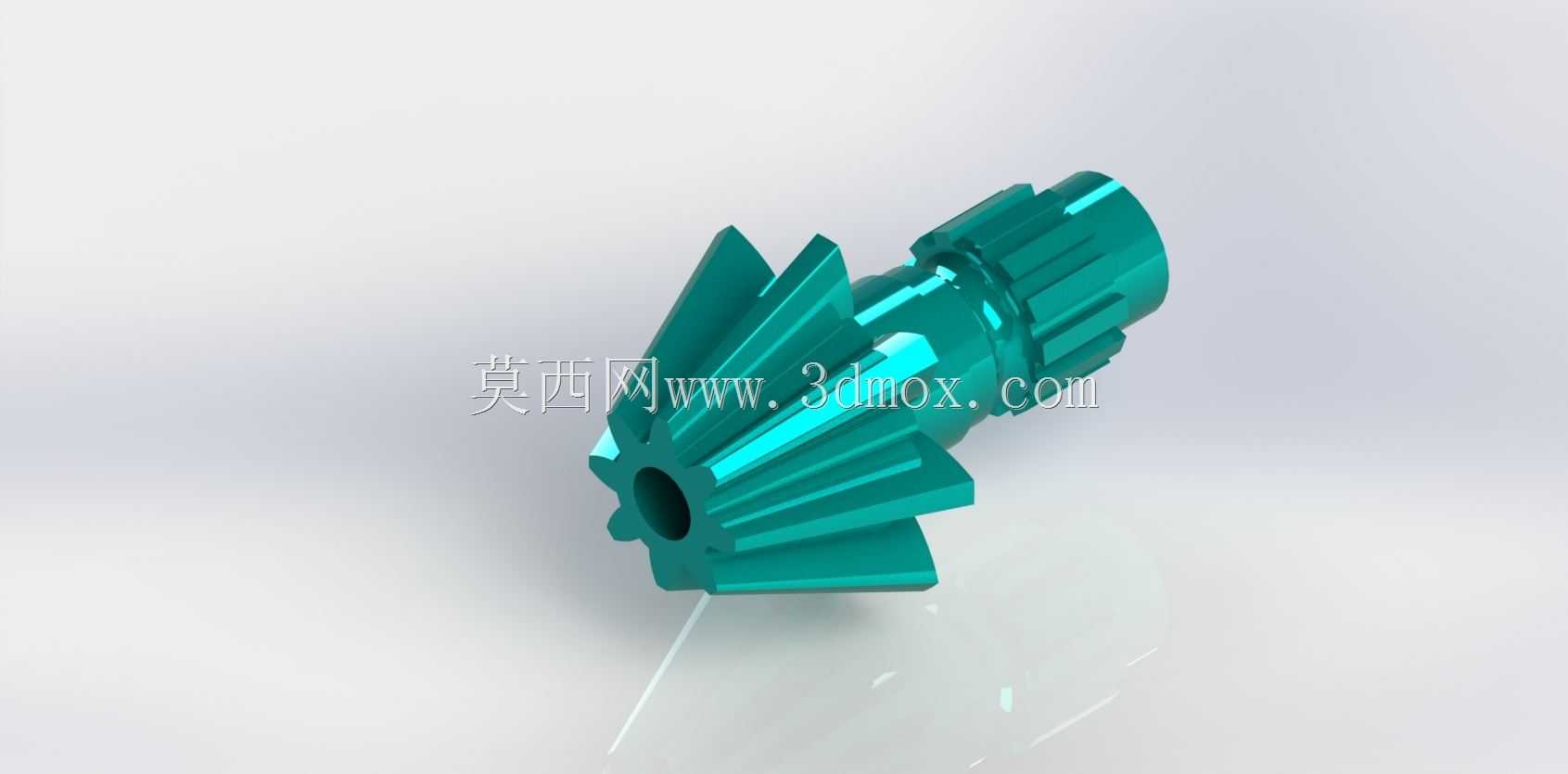

  在相交轴动力传递的工况场景中,带轴锥齿轮是应用极为广泛的核心传动构件,这类构件常见于机床主轴进给箱、汽车差速器、农机传动箱、工业机器人关节传动单元以及小型动力设备的转角传动部位,核心作用是在两轴呈90度或特定相交角度的布局下,完成旋转动力的扭矩传递与转速匹配,相比分体装配的锥齿轮与传动轴结构,一体式带轴锥齿轮取消了轴与齿轮之间的键连接、过盈配合装配环节,从根源上避免了配合间隙带来的传动回差,也消除了长期交变载荷下键槽挤压变形、配合面松动的失效风险,更适合对传动精度、响应速度有较高要求的传动场景。从结构设计逻辑来看,这款带轴锥齿轮采用轴齿一体化的结构布局,锥齿段位于轴体的一端,采用直齿锥齿形,齿顶轮廓圆弧过渡R65,

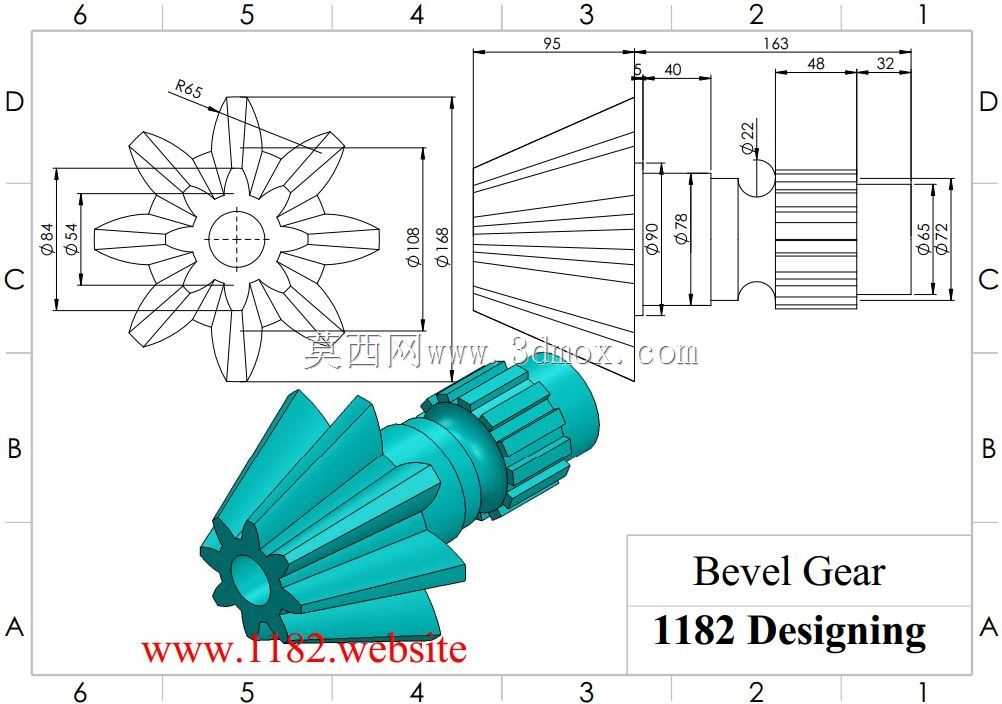

  齿部大端直径168,分度圆相关尺寸匹配标准锥齿啮合参数,齿根部位做了圆弧过渡处理,避免热处理和载荷传递过程中出现应力集中。轴体部分沿轴向依次设置了不同直径的轴段,从锥齿端往轴尾方向,首先是直径90的定位轴肩,紧邻的是直径78的轴承安装位,该轴段表面粗糙度要求达到Ra1.6,用于匹配深沟球轴承或圆锥滚子轴承的内圈配合,实现齿轮轴的径向支撑;后续依次设置直径22的退刀槽结构、宽度48的花键段,花键段采用矩形花键或渐开线花键结构,用于和外部传动轮毂、联轴器做周向固定,传递输出扭矩,花键末端是直径65的轴端定位段,直径72的轴尾端面可设置螺纹孔或定位销孔,用于轴向锁紧固定外部装配件,整个轴体总长度方向的关键尺寸从锥齿大端到轴尾末端累计95,

  其中花键段距离锥齿端定位面的尺寸为40,花键段自身长度32,各轴段之间的退刀槽、越程槽尺寸均符合机械加工工艺要求,既保证磨削加工时的退刀空间,也避免轴段截面突变带来的应力集中问题。在实际选型应用时,首先要确认安装边界的适配性:支撑轴承的内孔直径需要匹配78的轴颈尺寸,轴承位的轴向定位间距要结合90直径轴肩的定位面到轴端的尺寸核算,避免装配后出现轴承游隙异常、轴向窜动的问题;外部传动连接件的内花键参数需要和轴上花键段的模数、齿数、压力角完全匹配,保证配合侧隙在合理区间,既不会因为侧隙过大产生传动冲击,也不会因为侧隙过小出现装配卡滞、运转发热的问题。锥齿部分的啮合调整是这类构件安装的核心环节,装配时需要调整两配对锥齿轮的安装距,

  保证齿面接触印痕位于齿面中部,沿齿长和齿高方向的接触斑点占比符合传动精度要求,避免出现偏载、齿面局部磨损过快的问题。从加工工艺角度,这类轴齿一体化构件通常采用20CrMnTi等合金渗碳钢锻造毛坯,经过正火处理改善切削性能后,依次完成车削各轴段外圆、铣削锥齿齿形、滚轧花键齿形的粗加工工序,之后进行渗碳淬火处理,齿面硬度达到HRC58-62,保证齿面的接触疲劳强度和耐磨性能,热处理后再对轴承安装位、轴肩定位面进行磨削加工,消除热处理变形带来的尺寸误差,保证各轴段的同轴度、圆跳动公差符合设计要求,最后对齿面进行精整或珩齿处理,降低齿面粗糙度,提升啮合平稳性。在日常运维场景中,这类一体式带轴锥齿轮相比分体结构的维护成本更低,因为不存在轴与齿轮连接部位的松动故障,只需要定期检查轴承位的润滑状态、齿面的磨损情况,及时补充润滑脂即可,在额定载荷工况下的使用寿命远高于分体装配结构。需要注意的是,这类锥齿轮的传动速比是固定的,选型时需要结合输入端转速、输出端扭矩需求核算齿面接触强度和轴的扭转强度,确保在峰值载荷下不会出现断齿、轴体扭转变形的失效问题,对于正反转频繁、启动冲击大的工况,还需要适当提高齿部的芯部韧性要求,避免冲击载荷下的齿根断裂问题。
