城市轨道交通DMRC地铁客运车厢结构设计

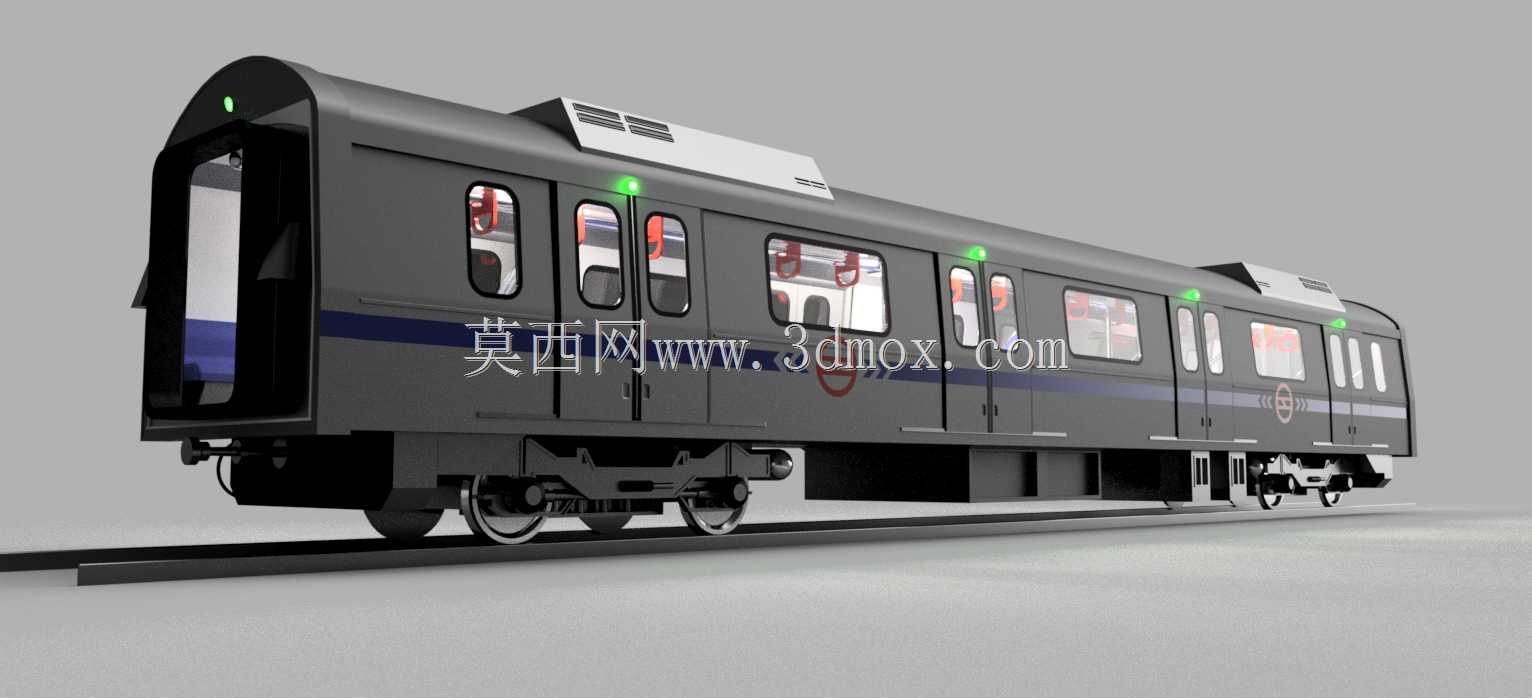

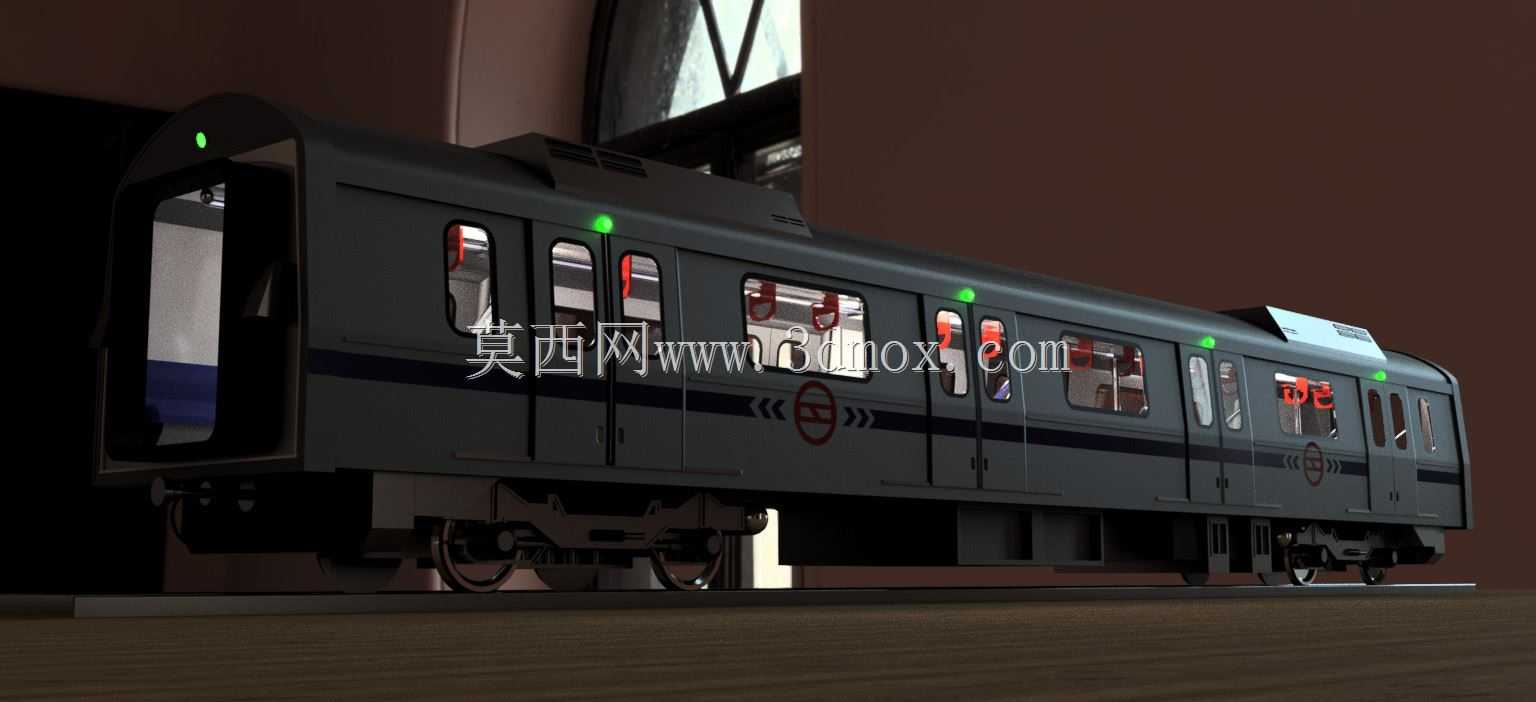

　　城市轨道交通作为大运量公共交通的核心载体，地铁客运车厢的结构设计直接关系到线路运营效率、乘客乘坐体验以及全生命周期运维成本，本次呈现的DMRC制式地铁客车模型，完全围绕城市地下、地面高架混合运营场景的实际需求完成结构搭建。从实际应用场景来看，该型车厢适配城市核心区高密度通勤线路，既可以满足地下隧道区段的小曲率半径转弯要求，也能适配高架路段的强侧风工况，车体结构的载荷分配完全按照城市轨道交通车辆的通用设计规范设置，车体外轮廓严格匹配标准地铁隧道的建筑限界要求，在安装边界上，车体宽度控制在2.8米区间，车体高度距离轨面的尺寸不超过3.8米，单节车厢长度控制在19米左右，能够适配国内多数城市既有地铁线路的站台屏蔽门对位要求，不需要对既有站台设施做大规模改造即可完成车辆投用。

　　从设备实际用途出发，该型车厢主要承担城市核心区早晚高峰大客流的通勤运输任务，单节车厢额定载客量可达到240人左右，超员状态下可承载310人，车厢内部的扶手布置、车门开度、座椅排布都围绕快速乘降的需求设计，每节车厢设置四对双开式塞拉门，单门净开度1.4米，能够在30秒内完成单门上下客的乘降流程，匹配地铁线路高峰时段30秒级的站停时间要求。车体走行部采用标准地铁转向架结构，轮对内侧距严格适配1435mm标准轨距，一系悬挂采用橡胶弹簧结构，二系悬挂采用空气弹簧，能够有效过滤轨道接缝、道岔区段的振动传递，提升车厢内部的乘坐舒适度，同时转向架上预留了牵引电机、制动单元、信号接收装置的安装接口，能够兼容不同厂商的牵引系统配套需求。

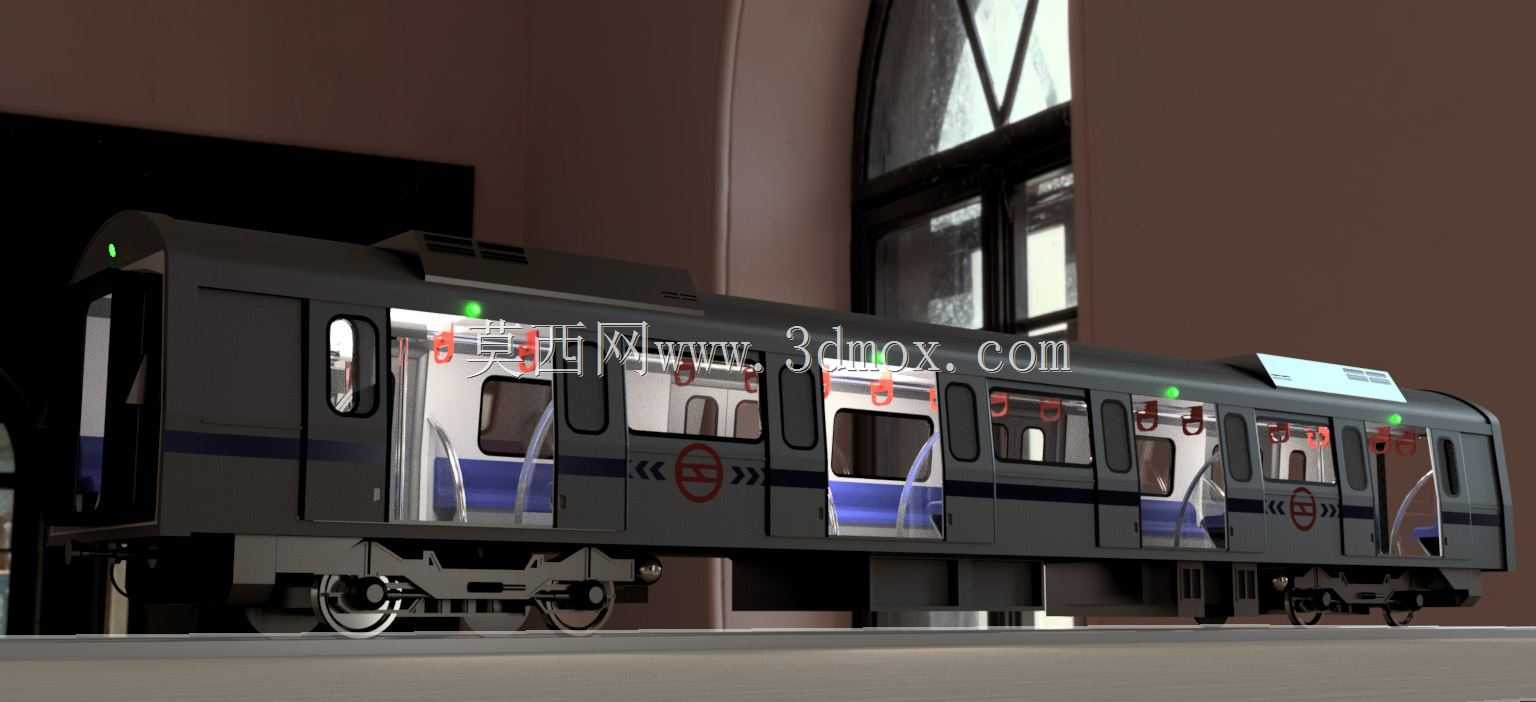

　　在产品功能特性层面，车体侧墙设置了连续式车窗结构，车窗玻璃采用夹层安全玻璃，既能够满足乘客的观景需求，也能在突发碰撞工况下避免玻璃碎裂飞溅造成二次伤害，车厢顶部设置了独立的空调通风单元接口，每节车厢的通风量可以根据载客量动态调节，保证车厢内部二氧化碳浓度始终维持在舒适区间。车门上方预留了动态线路图显示屏的安装位置，车厢端部设置了紧急对讲装置、灭火器安装位，完全满足城市轨道交通车辆的消防安全要求。车体外部的车灯、标识灯的布置严格遵循轨道交通运营的标识规范，车头、车身侧面的标识位预留了线路标识、运营编号的安装空间，方便运营方日常调度管理。

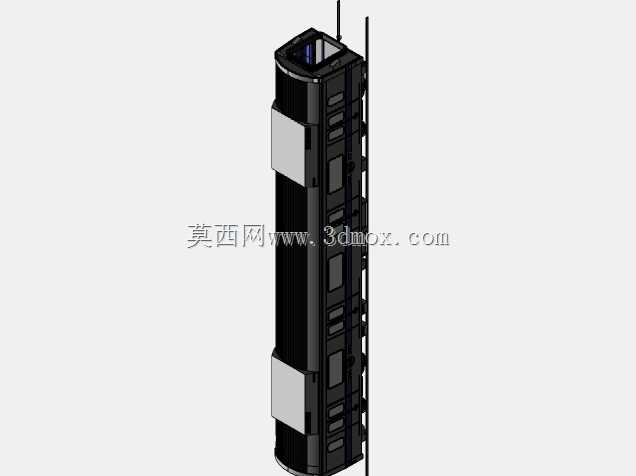

　　从设计思路来看，整个车体结构采用模块化设计理念，车体底架、侧墙、车顶、端部分别作为独立的结构模块完成建模，各个模块之间采用标准化的连接接口，在生产制造阶段可以分别完成各个模块的焊接、涂装、内饰安装之后再进行总装，能够大幅提升车辆的生产装配效率，同时在后期运维过程中，如果某一模块出现碰撞损伤，可以单独更换对应的模块段，不需要对整个车体进行大规模拆解，有效降低全生命周期的运维成本。车体的受力结构经过载荷优化，底架作为主要的承载结构，重点强化了转向架安装位、车钩连接位的结构强度，能够承受15g的纵向冲击载荷，满足车辆碰撞工况下的安全要求；侧墙采用整体承载式结构，在车窗、车门的开孔位置做了局部加强筋设计，避免应力集中造成的结构疲劳问题；车顶结构重点强化了空调单元、受电弓（若为受电弓受流制式）安装位的承载能力，能够承受设备运行过程中的振动载荷。

　　在安装边界的细节处理上，车体底部距离轨面的高度控制在1.1米左右，既能够保证转向架的检修空间，也能适配站台高度1.1米的标准高站台要求，实现站台与车厢地板的无高差乘降，方便行动不便的乘客、携带行李的乘客上下车。车钩安装位位于车体端部的中心位置，距离轨面高度为720mm，能够和标准地铁车钩完成连挂，同时车钩后方预留了压溃管的安装空间，在发生碰撞时可以通过压溃管的变形吸收冲击能量，保护车厢内部乘客的安全。车厢内部的地板采用防滑防火材料，地板下方预留了线槽、风管的布置空间，所有电气线路、通风管路都可以在地板下方完成布设，不占用车厢内部的乘客空间，同时方便后期检修时对线路、管路进行排查维护。
