金属板拼接工业进料斗结构设计方案

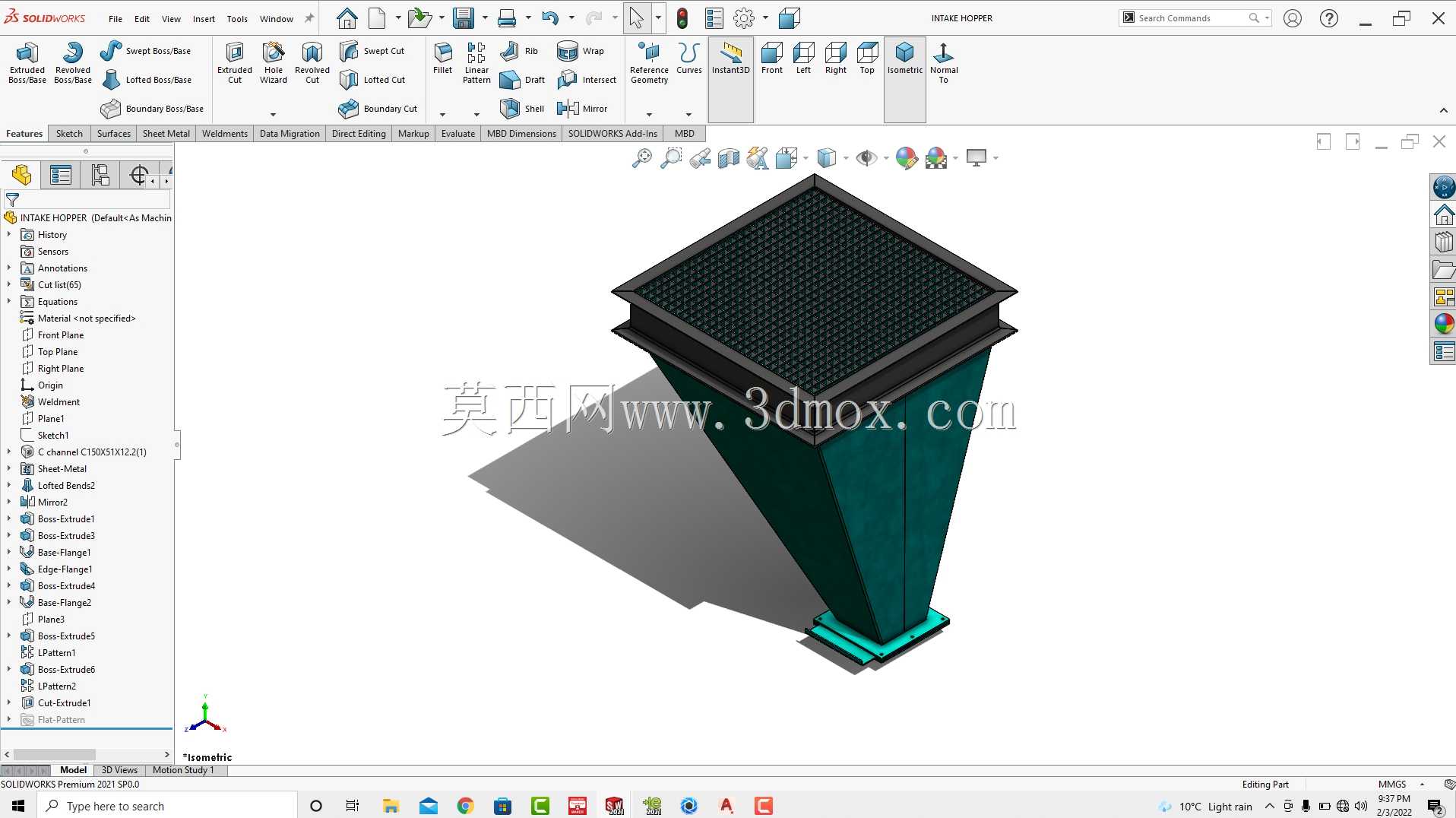

　　在散料处理、气力输送、粮食加工、工业除尘这类涉及物料流转的生产场景里，进料斗是衔接上游来料与下游处理设备的核心过渡部件，很多现场出现的堵料、漏料、物料偏流、进料速度不均问题，追根溯源都和进料斗的结构设计不合理直接相关。这次的钣金结构进料斗，完全采用金属板材折弯拼接成型，没有额外的铸造或机加工复杂结构件，从生产加工角度来说，普通钣金车间配备折弯机、激光切割机、焊接设备就能完成全套加工，不需要定制特殊模具，加工周期短，后期维护更换局部板材的成本也很低，非常适合中小批量的设备配套场景。

　　从实际使用功能来看，这个进料斗不只是简单的“漏斗”结构，它集成了多维度的物料处理功能：上方的方形大口对接来料端，不管是上方料仓落料、传送带来料还是除尘系统的含尘气流进料，大尺寸的方形接口都能保证来料覆盖范围足够，不会因为来料偏移出现洒漏；下方的缩口结构对接下游设备入口，通过渐变的锥面结构把分散的物料收拢成均匀的料流，避免物料直接冲击下游设备的局部位置造成磨损。在物料流转过程中，锥面的倾斜角度经过反复校核，针对常见的颗粒料、粉料的安息角做了适配，既不会因为角度过陡导致物料下落速度过快冲坏下游设备，也不会因为角度过缓导致物料在斗壁滞留积料，对于需要对物料做缓冲、分流、初步筛分的场景，还可以在斗体内部加装简易的导流板或者筛网，不需要改动主体结构就能适配不同的物料处理需求。

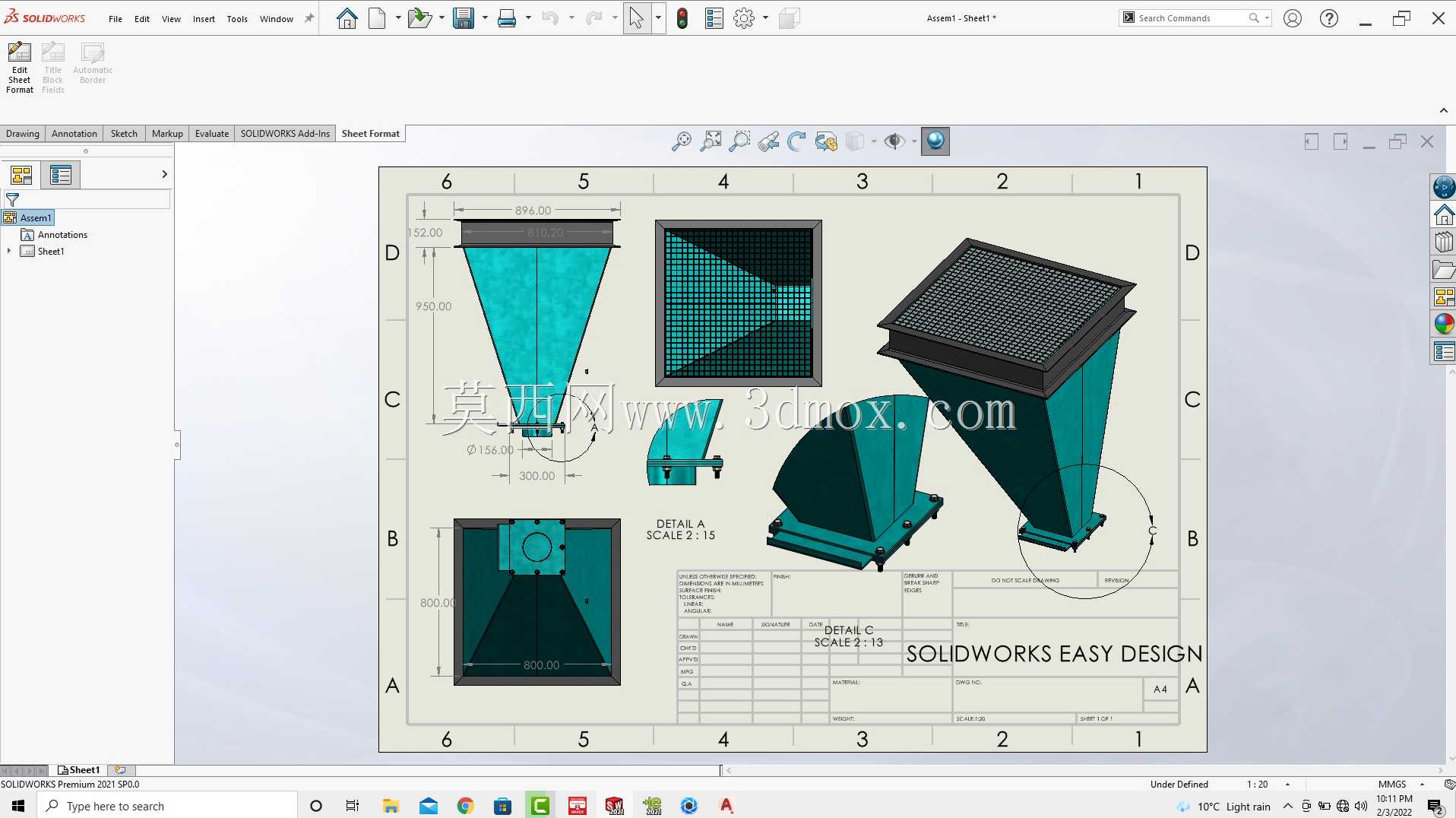

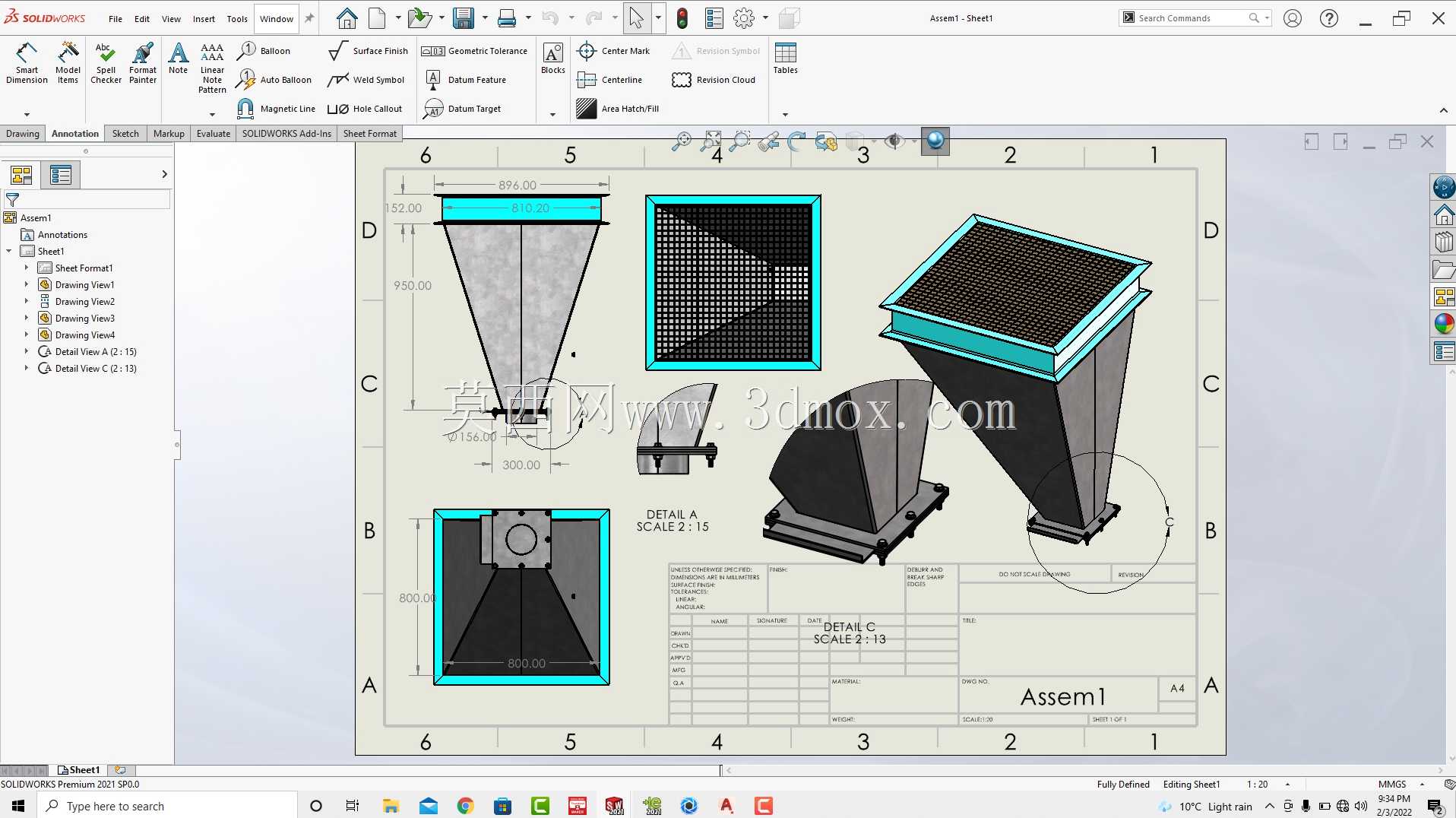

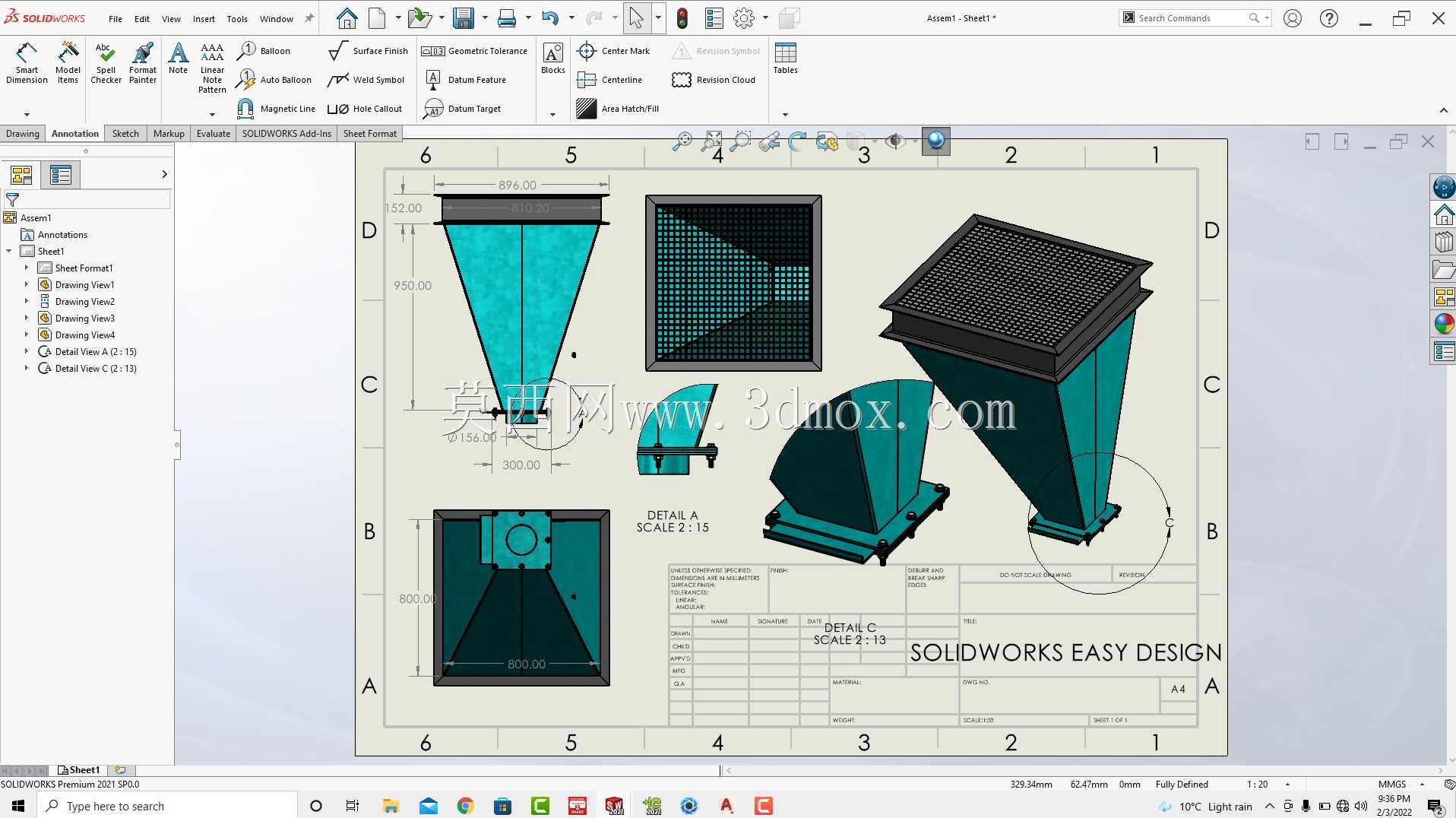

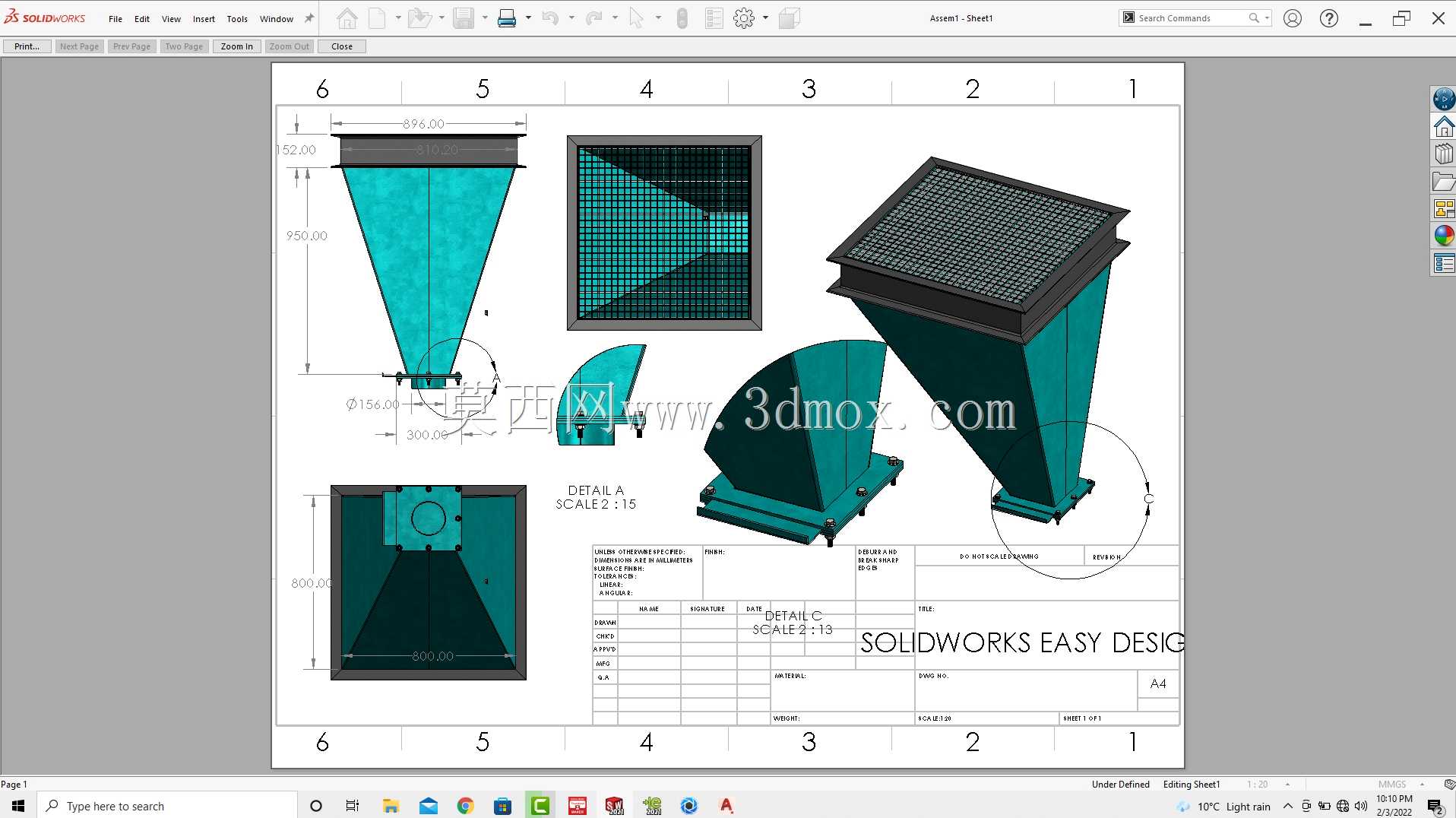

　　设计思路上全程围绕钣金加工的工艺特性展开，所有的拼接边都预留了标准的折弯止口和焊接余量，没有出现超出常规钣金加工能力的小半径折弯或者复杂曲面结构，每一块板材的展开尺寸都经过折弯系数校正，车间拿到展开图可以直接上激光切割机下料，不需要二次修配。斗体的加强结构也没有采用额外的型钢焊接，而是通过板材自身的折边来实现结构加强，上方接口处的外翻边、锥面的压筋结构，都能在不增加额外材料重量的前提下提升整体结构刚度，避免满料负载时斗体出现变形。考虑到不同现场的安装需求，上方方形接口的法兰边预留了均匀分布的安装孔位，可以直接和上游料仓或者管道的法兰对接，下方缩口处也预留了快装卡箍或者法兰连接的结构，不管是对接螺旋输送机、闭风器还是除尘管道，都能直接匹配，不需要现场二次改制。

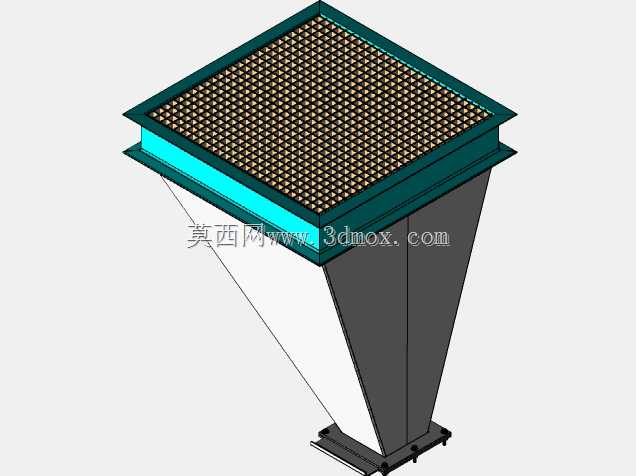

　　安装边界方面，这个进料斗的整体外轮廓呈上宽下窄的方锥台结构，上方方形接口的尺寸可以根据上游来料端的尺寸做等比例调整，下方缩口的尺寸匹配下游设备的通用入口规格，整体安装高度控制在常规设备配套的合理区间，不会因为斗体过高导致整体设备安装空间不足，也不会因为高度过短导致物料收拢行程不够出现偏流。斗体的侧壁预留了观察口和检修门的安装位置，日常生产中可以直接观察内部物料流动状态，出现卡料或者积料的时候不需要拆除整个进料斗就能完成清理。针对磨损较快的使用场景，比如输送矿石颗粒、硬质粉料的工况，还可以在斗体内壁加装耐磨衬板，衬板通过沉头螺丝固定在斗壁上，磨损后直接更换衬板即可，不需要更换整个斗体，大幅降低长期使用的维护成本。

　　在实际配套选型的时候，需要根据输送物料的特性调整板材厚度，比如输送轻质粮食、塑料颗粒这类低磨损物料，采用普通冷轧钢板折弯焊接后做喷塑处理即可满足使用需求；如果是输送有腐蚀性的化工粉料，就可以更换为不锈钢板材加工；如果是输送矿石、金属碎屑这类高磨损物料，除了加装耐磨衬板，还可以适当增加锥面部分的板材厚度，延长整体使用寿命。这种全钣金结构的进料斗相比传统的铸造料斗，重量更轻，安装时不需要额外的重型吊装设备，两个人配合就能完成安装对位，对于设备改造、现场加装的场景适配性更强，不管是新设备出厂配套还是老设备的进料端改造，都能快速适配安装。
