嵌入式环形补光闪光灯结构设计方案

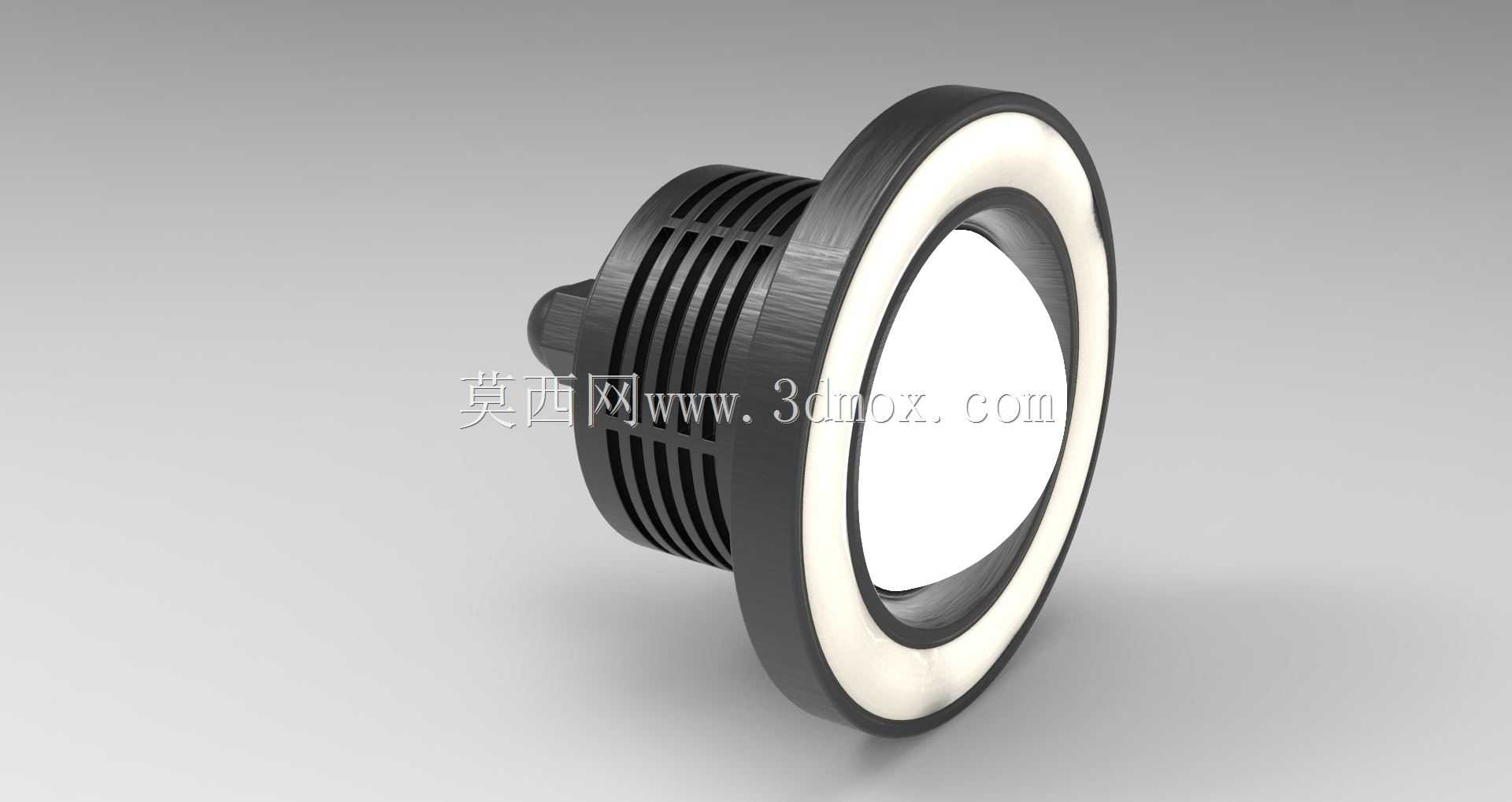

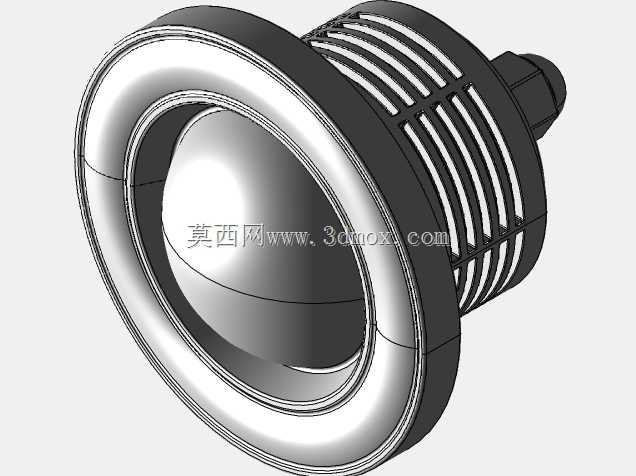

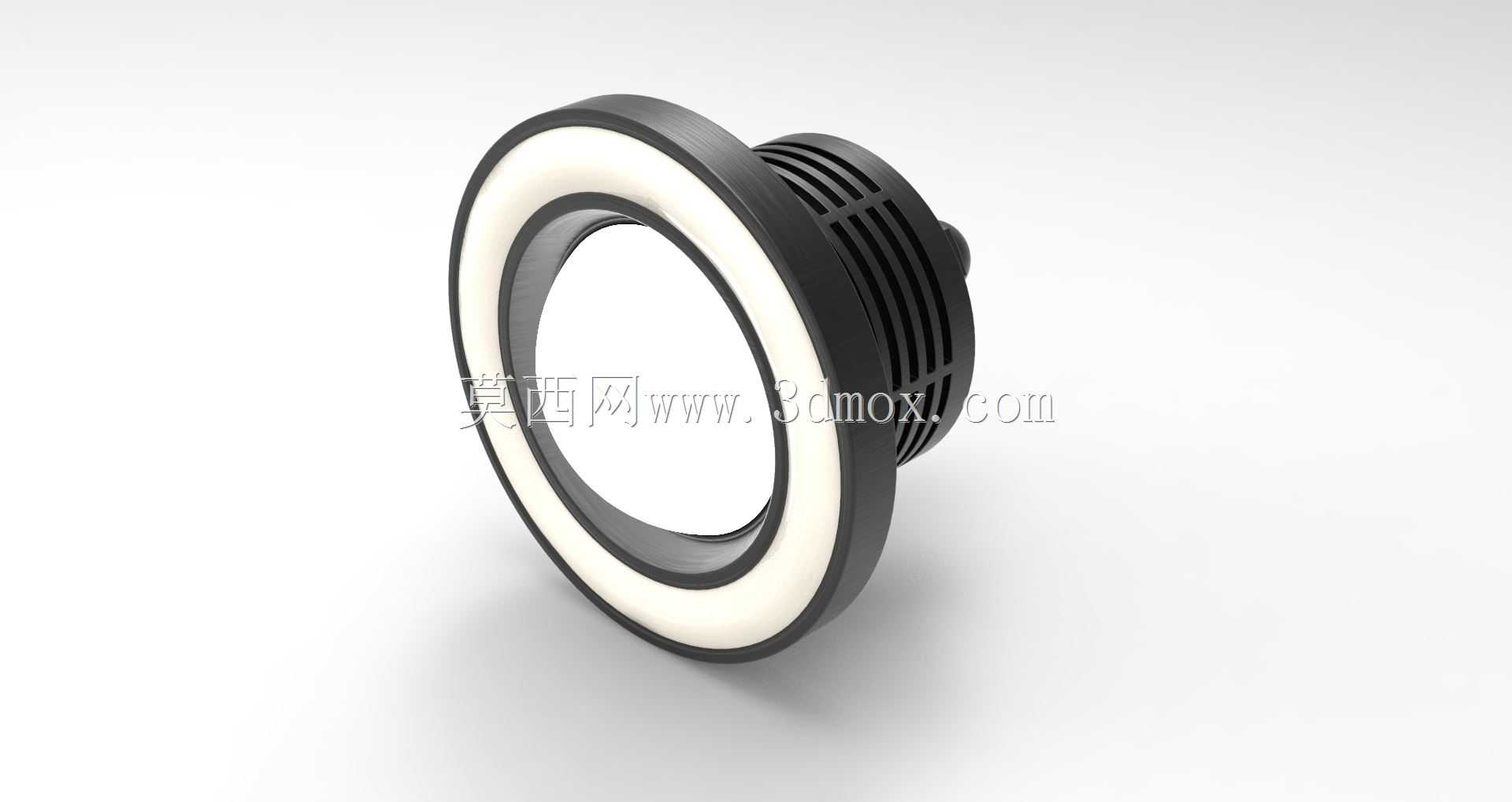

　　这款环形补光闪光灯的结构设计，最初是为工业视觉检测工位的近距离补光需求开发的，在自动化产线的外观缺陷检测、字符识别、精密尺寸测量场景中，普通点光源容易产生局部反光阴影，环形结构的出光面可以围绕镜头轴线形成360度均匀漫射光，彻底消除镜头正前方拍摄时的中心暗区与高反光工件表面的耀斑，目前也被广泛适配到直播补光、微距摄影、医疗内窥照明等多个对光照均匀度有要求的场景。从功能实现逻辑来看，产品将LED发光阵列集成在环形壳体的内侧斜面，发光面与安装端面呈15度倾斜角，光线投射后在镜头前方10-30cm的工作距离内形成直径12-28cm的均匀光照场，中心区域照度偏差控制在8%以内，避免出现边缘亮中心暗的光照断层。

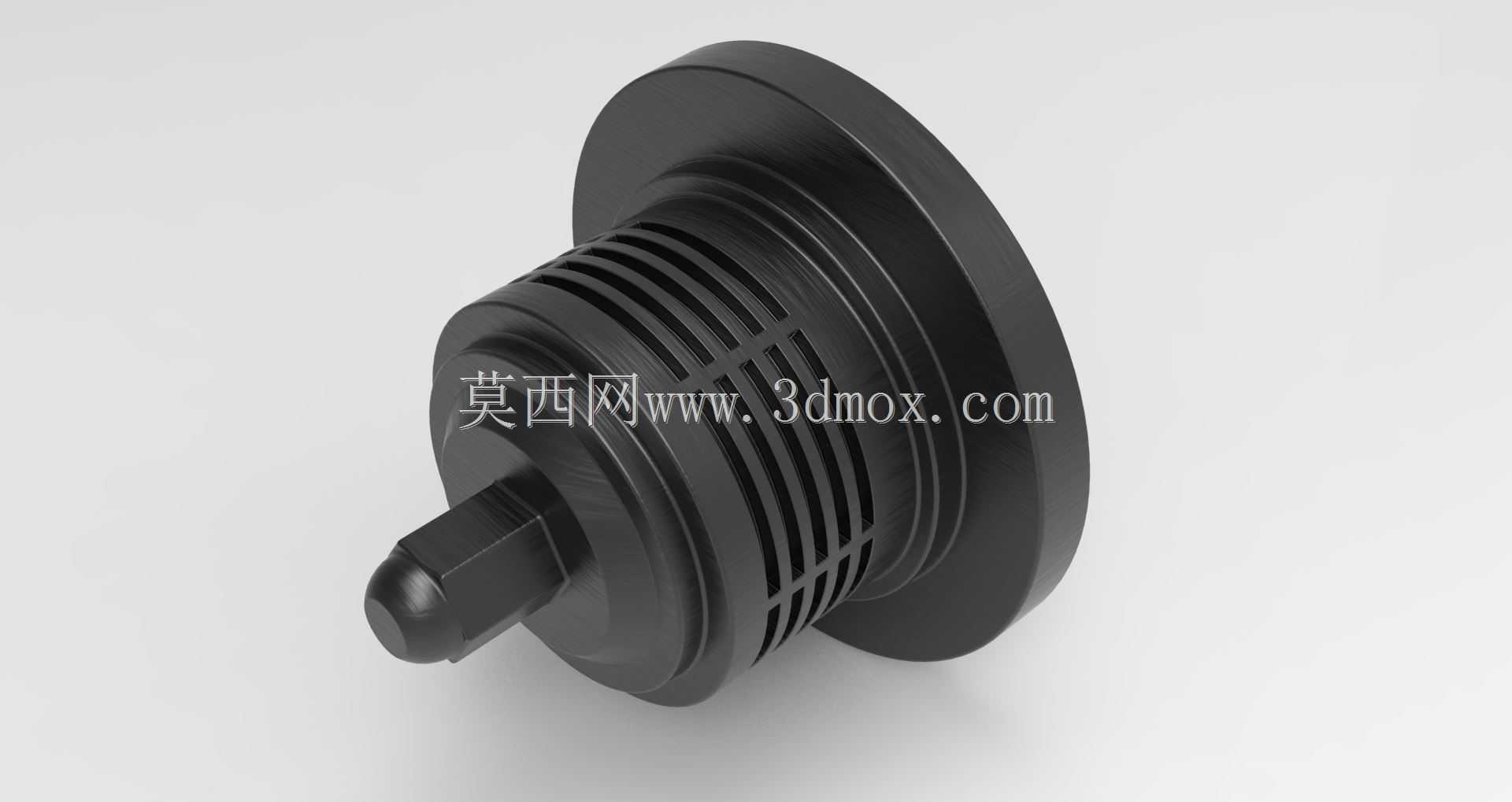

　　壳体后侧的鳍片式散热结构是设计中的核心考量点，持续满功率工作时，LED结温需要控制在65摄氏度以下才能保证发光寿命与色温稳定性，因此散热鳍片采用轴向平行排布，既可以通过自然对流带走热量，也能适配小型轴流风扇形成强制风冷通道，鳍片厚度1.2mm，相邻鳍片间距2mm，在控制整体重量的同时保证足够的散热面积。安装边界方面，产品采用法兰式前置安装结构，外圈最大直径82mm，中心通光孔直径48mm，可以直接套在直径46mm以下的工业镜头、相机镜头外侧，安装端面上预留3个均布的M3螺纹孔，孔位分布圆直径72mm，既可以通过支架固定在设备面板上，也可以直接通过转接环拧在镜头滤镜螺纹上，安装后整体突出安装面的厚度为36mm，不会和镜头调焦环、

　　设备前门结构产生运动干涉。设计过程中特意将驱动电路的安装位预留在内圈与外圈之间的空腔内，避免电路元件遮挡发光路径，同时壳体采用阻燃ABS加玻纤的材质，外圈做哑光黑色喷砂处理，减少环境杂光反射对成像效果的干扰，发光面覆盖的柔光扩散板采用磨砂PC材质，厚度1.5mm，表面做防刮硬化处理，避免日常使用中的擦拭划痕影响出光均匀性。侧边预留的电源接口采用DC5.5*2.1标准规格，接口位置做下沉式设计，插头插入后不会突出壳体外圆，避免安装时与周边结构产生磕碰，接口旁预留的小型调节电位器开孔，可以根据实际场景需求手动调节发光亮度，适配不同反光率的被摄物体。在结构强度校核阶段，重点验证了安装法兰位置的受力情况，在单侧悬挂1kg重量的工况下，

　　法兰端面形变量小于0.1mm，不会出现发光面倾斜导致的光照场偏移，散热鳍片与主体外壳采用一体化注塑成型，避免拼接结构带来的热阻问题，保证热量可以快速从LED基板传导到散热鳍片上。实际工况测试中，该结构在24小时连续工作的状态下，外壳表面最高温度不超过42摄氏度，不会对周边的线缆、塑料结构件产生热影响，中心通光孔的尺寸设计也预留了足够的镜头调节空间，镜头调焦时前后移动的行程不会碰到闪光灯内圈结构，适配绝大多数定焦工业镜头与标准单反微距镜头的安装需求。
