摩托车后悬架减震总成结构设计

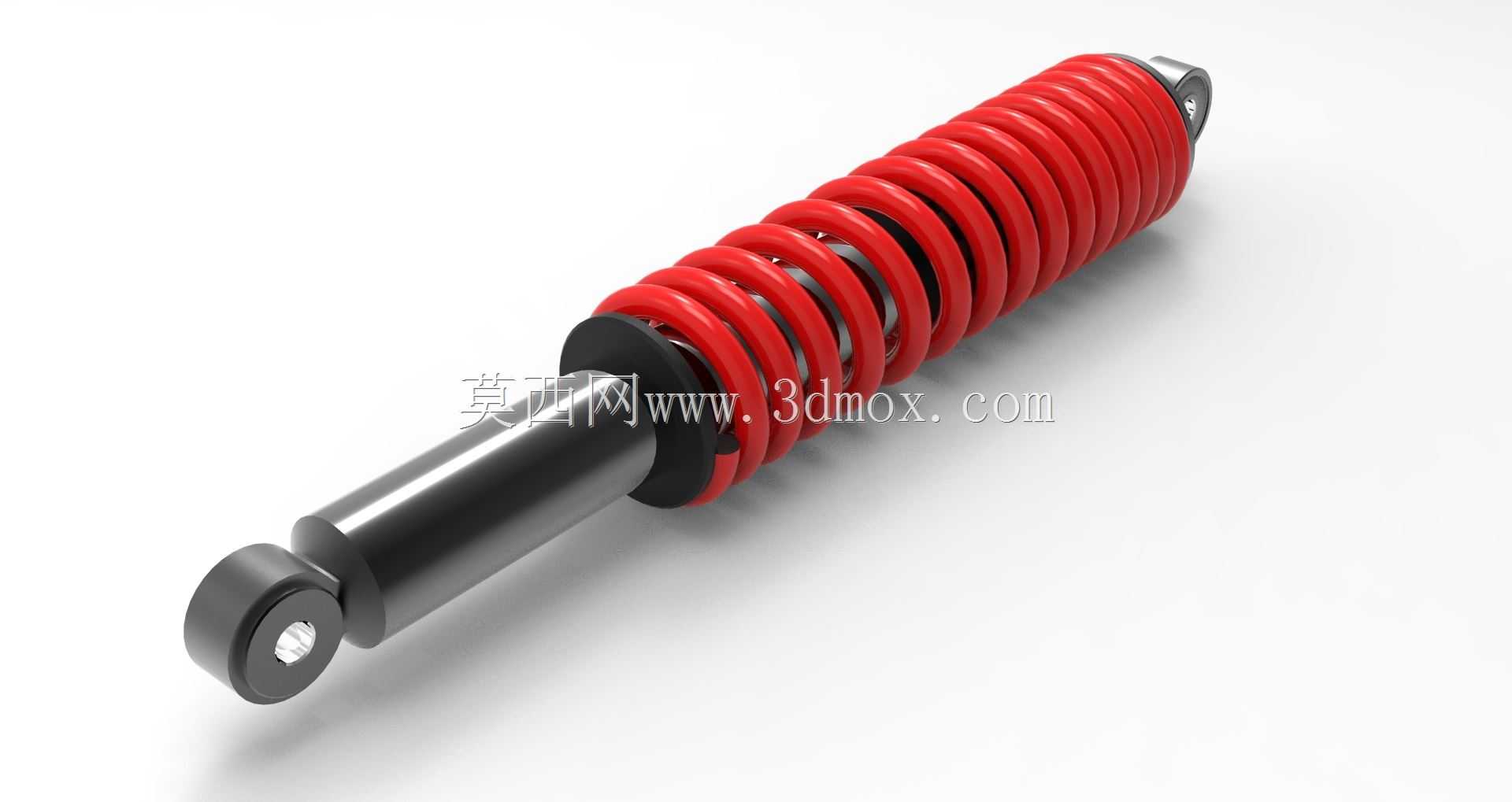

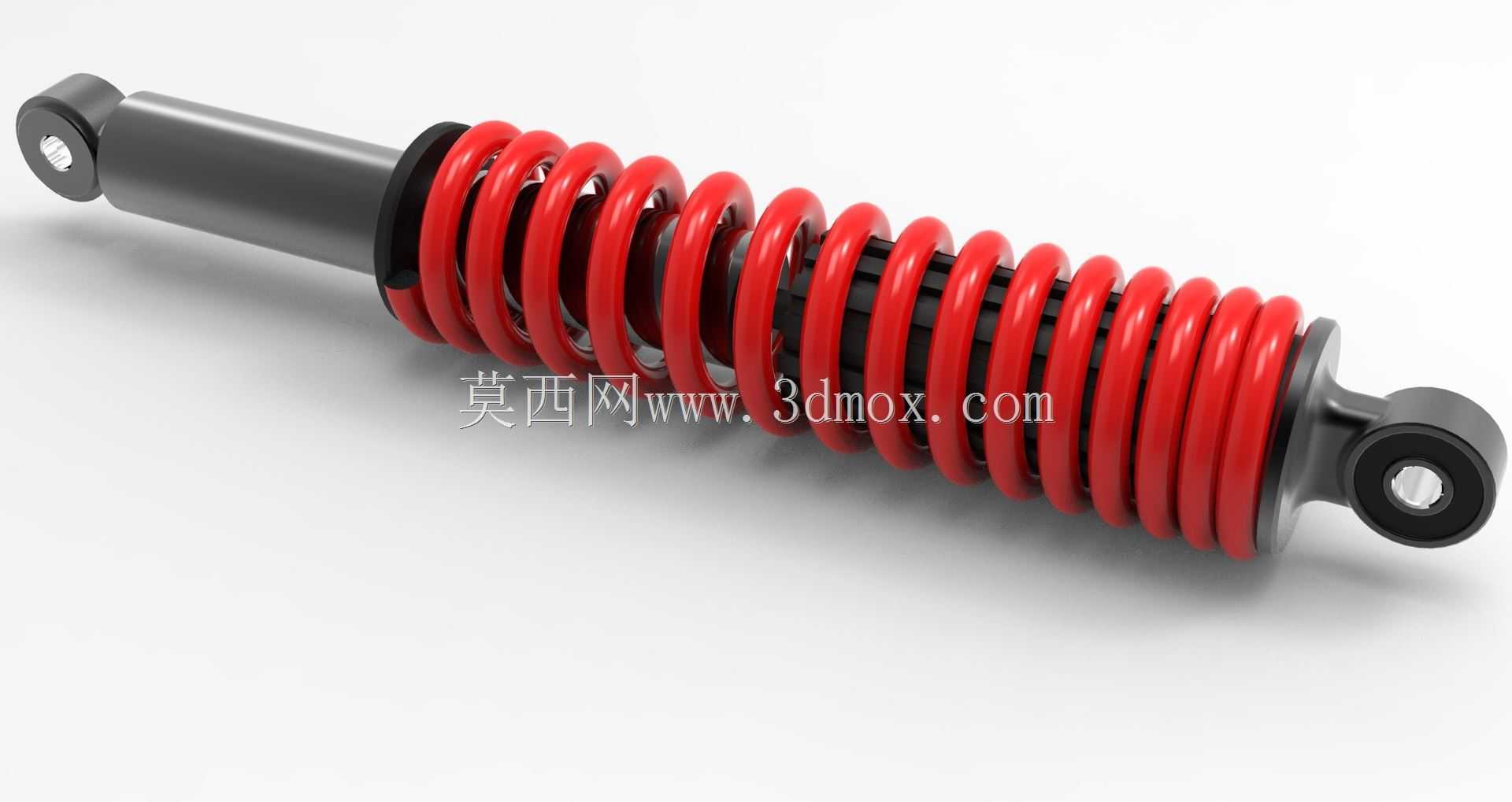

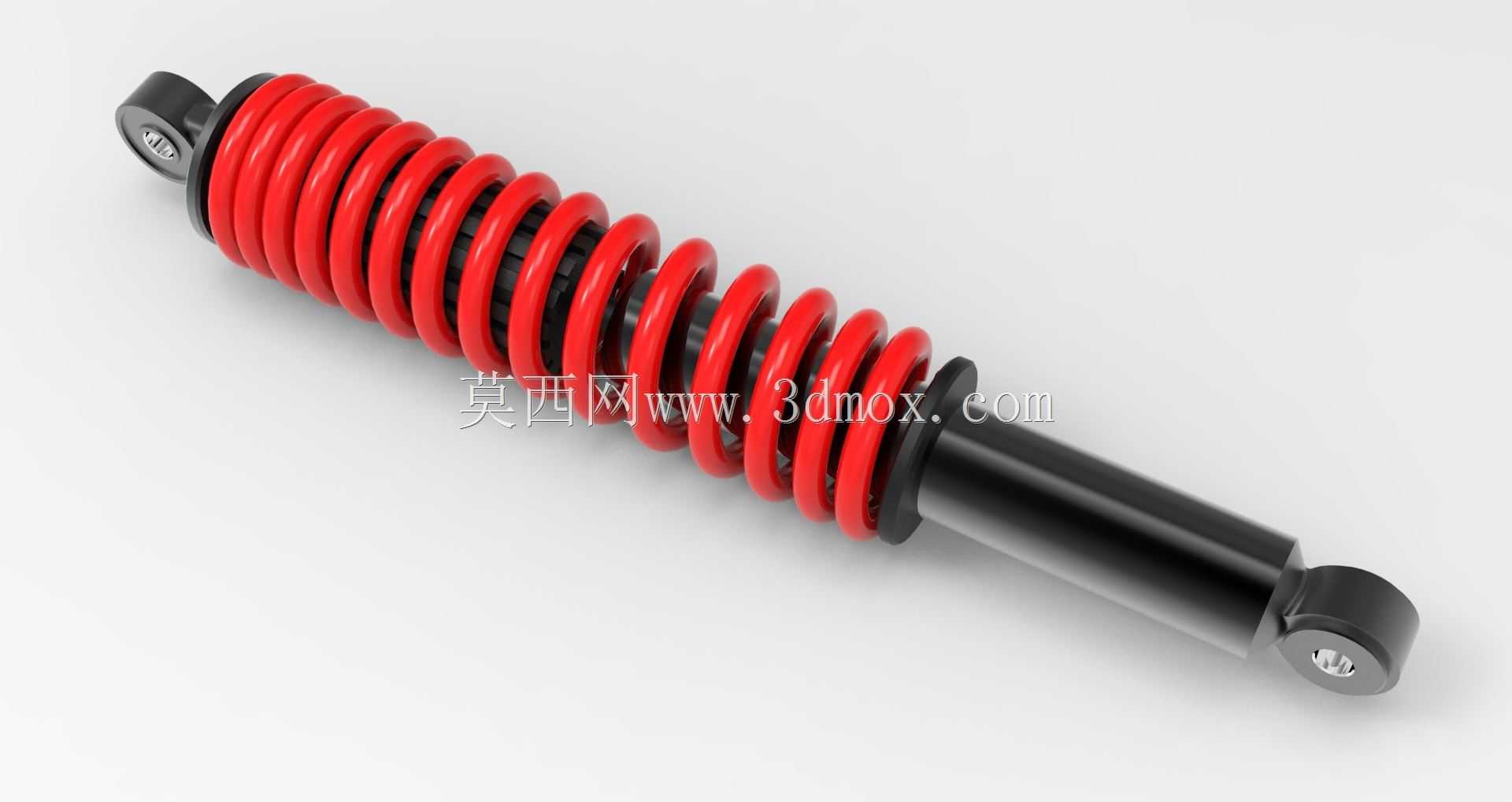

　　在两轮摩托的行驶系统中，后悬架承担着连接后轮摇臂与车架主体的核心作用，日常通勤、非铺装路面穿越、载重行驶等场景下，该部件需要同时完成路面冲击缓冲、车轮运动轨迹约束、行驶姿态维持三类核心功能，其结构设计合理性直接决定整车的操控极限与乘坐舒适度。这套后悬架采用筒式液压阻尼搭配圆柱螺旋弹簧的经典结构布局，阻尼筒为核心承载与阻尼输出部件，外侧的螺旋弹簧承担主要的静态承载与冲击回弹支撑，两端的连接吊耳分别对应车架安装点与后摇臂铰接点，安装时无需额外加工转接座，可直接适配多数跨骑式摩托的后悬挂安装位。从结构设计逻辑来看，阻尼筒的活塞杆采用表面硬铬处理工艺，降低往复运动过程中的磨粒磨损风险，

　　筒身内部的阀系结构可针对压缩与回弹行程设置不同的阻尼系数，压缩行程阻尼偏小以快速吸收路面凸起带来的冲击，回弹行程阻尼偏大以约束弹簧的多余往复振动，避免车轮出现多余的弹跳影响抓地力。外侧螺旋弹簧采用等节距设计，弹簧丝径、中径、有效圈数的参数匹配经过刚度校核，在单人骑行、双人载重的不同载荷区间内，弹簧的静挠度保持在合理范围，不会出现重载下悬架打底、轻载下弹簧刚度过大颠簸明显的问题。两端的连接结构采用橡胶衬套嵌装的铰接形式，橡胶衬套可过滤行驶过程中传递到车架的高频微振动，同时允许悬架在压缩、回弹过程中存在小角度的转动自由度，补偿摇臂摆动过程中带来的安装点距离变化，避免阻尼筒承受额外的径向力导致密封件过早损坏。从安装边界来看，

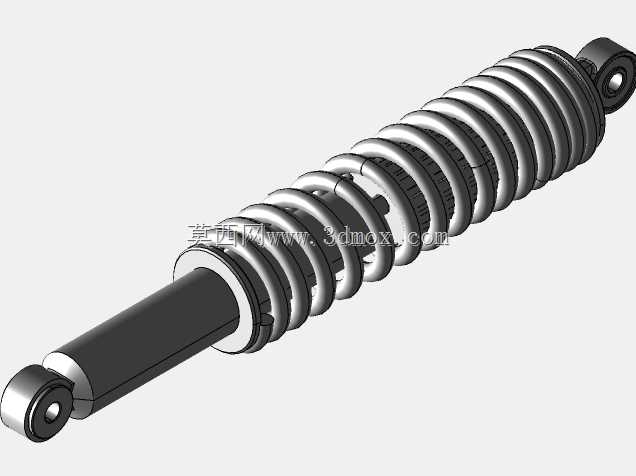

　　该悬架的两端吊耳中心距为自由状态下的基准安装尺寸，最大压缩行程对应悬架最短长度，最大拉伸行程对应最长长度，选型时需要匹配对应车型的摇臂行程、车架安装点位置，避免出现悬架运动干涉、行程不足的问题。建模过程中对阻尼筒的密封槽、弹簧的端部并圈磨平结构、吊耳的衬套安装孔位都做了完整的细节还原，可直接用于整车装配干涉检查、悬架运动仿真分析，也可作为同类型减震部件结构优化的参考基础。在实际使用场景中，这类后悬架除了适配常规燃油摩托，也可用于电动两轮车、小型全地形车的后悬挂改装，其结构的通用性较强，维护时仅需定期检查衬套磨损情况、阻尼筒是否存在渗油问题，即可保证长期稳定工作。设计时充分考虑了不同工况下的受力情况，阻尼筒的筒身采用高强度无缝钢管加工，可承受最大冲击载荷下的径向与轴向力，弹簧两端的并圈处理保证了弹簧受压时不会出现侧向偏移，避免弹簧与阻尼筒外壁发生摩擦产生异响与磨损。
