新天蝎座手柄结构三维设计

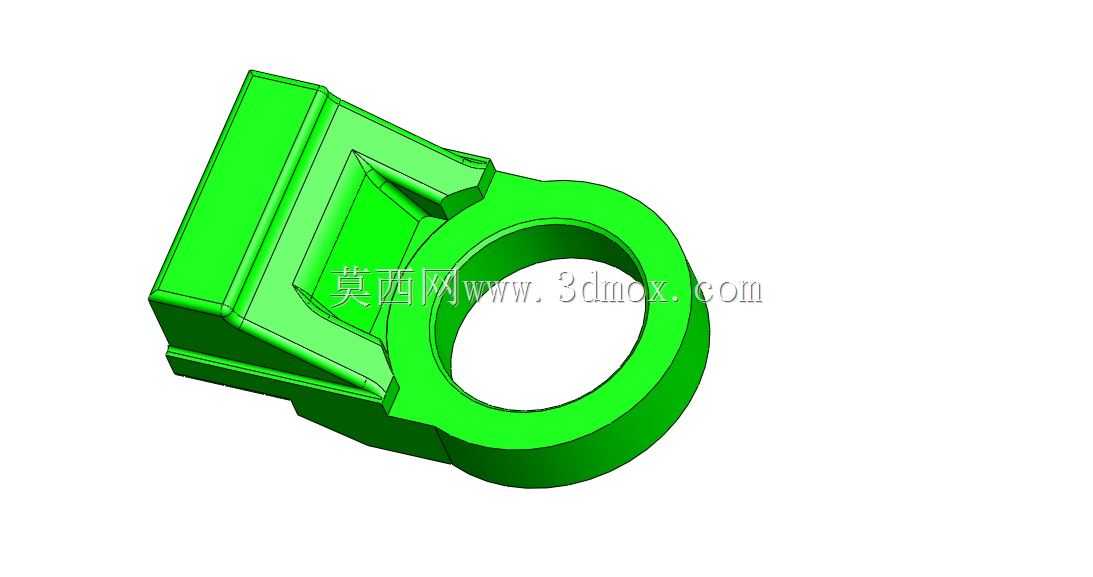

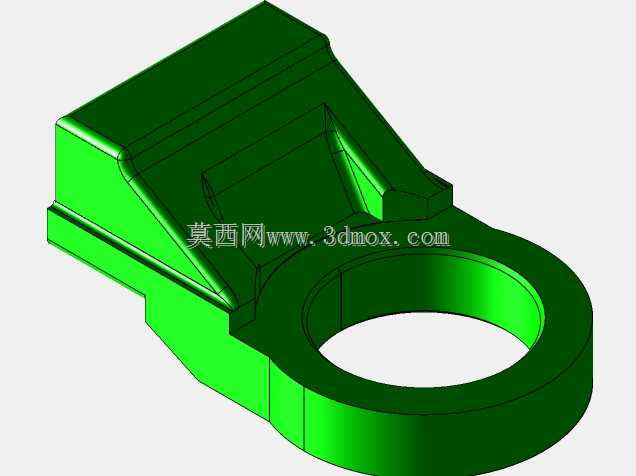

　　这类握持式操控手柄常配套在工业检测设备、小型试验装置的操作端，作为操作人员与设备之间的力传递交互部件，日常使用中需要承接操作人员的扳动、按压、推拉等多向施力动作，因此结构设计上首先要保证握持施力时的结构强度，避免长期受力出现开裂、形变问题。从结构形态来看，该手柄分为环形握持段与连接固定段两个核心部分，环形段的内圈尺寸按照成年人手指握持的人机工程尺寸设计，圈体壁厚做了均匀过渡处理，既保证握持时手指不会出现硌压感，也能让受力均匀分布在整个环形圈体上，避免局部应力集中导致的断裂风险。连接段采用斜面过渡的块状结构，与环形段衔接的位置做了大圆角过渡处理，没有尖锐的应力集中棱角，连接段的端面预留了与设备主体对接的安装贴合面，

　　安装面的平面度在建模时按照普通机械装配的公差要求做了约束，保证安装后不会出现翘边、贴合不严的问题。设计过程中首先确定了环形握持区的中心孔径，这个尺寸直接决定了握持时的手指容纳空间，孔径过小会导致手指无法顺利穿入，施力时受力点集中在指节位置，长时间操作容易产生疲劳感，孔径过大则会导致握持时松垮，施力过程中出现打滑，无法精准传递操作力矩。连接段的外形采用了斜向加强的筋体结构，从环形段的外侧壁一直延伸到连接段的安装端面，相当于在两个功能段之间增加了斜向支撑筋，能够大幅提升扳动方向的结构刚度，当操作人员对环形段施加垂直于安装面的扳动力时，斜向筋可以将力均匀分散到整个安装贴合面，避免衔接位置出现应力断裂。整个零件的壁厚采用渐变设计，

　　环形握持区的壁厚按照握持舒适度做了加厚处理，表面没有多余的凸起棱角，所有外边缘都做了倒圆角处理，既可以避免加工后出现锋利毛边划伤操作人员，也能在注塑或者机加工过程中减少应力残留。安装边界方面，连接段的安装面尺寸与配套设备的安装座尺寸完全匹配，安装孔位的中心距按照常规操作件的安装标准设定，不需要额外做安装位的改造就可以直接替换同类型的原有手柄零件。在实际应用场景中，这类手柄除了配套检测传感类设备，也可以用在小型工装夹具的锁紧端、小型设备的舱门开关操作端，只要是需要人工施加扳动力完成锁紧、开启、调节动作的部位，都可以适配这类结构的手柄。建模过程中对所有的衔接圆角做了统一约束，避免出现不同位置圆角半径差异过大导致的外观不协调，

　　同时也能减少后续加工过程中的刀具更换频次，降低加工成本。零件的外表面没有设计多余的装饰纹理，整体为光滑曲面结构，一方面是为了减少握持时的积灰死角，日常清洁维护更加方便，另一方面光滑表面在注塑成型时更容易脱模，减少成型缺陷的产生。受力分析层面，环形段在承受径向扳动力时，力的传递路径沿着环形侧壁传导到斜向加强筋，再通过加强筋分散到整个安装面的固定点上，整个传力路径没有突然的截面变化，能够保证长期反复施力后不会出现结构疲劳损坏。握持区的截面采用类椭圆形设计，相比正圆形截面更贴合手指的握持弧度，施力时手指与手柄表面的接触面积更大，单位面积的压强更小，长时间操作也不会产生明显的压痕。连接段与安装面的衔接位置做了一圈小凸台设计，安装时凸台可以嵌入安装座的定位槽内，起到安装定位的作用，不需要额外做定位销孔就可以保证安装位置的精度，同时凸台结构也能承受安装面的剪切力，避免固定螺丝承受过大的径向剪切力，提升连接的可靠性。
