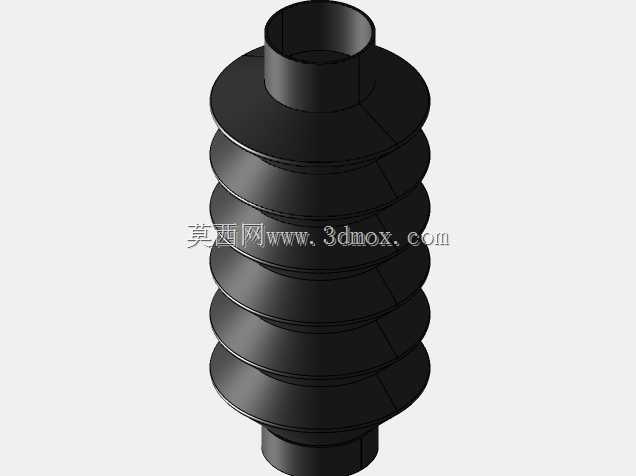

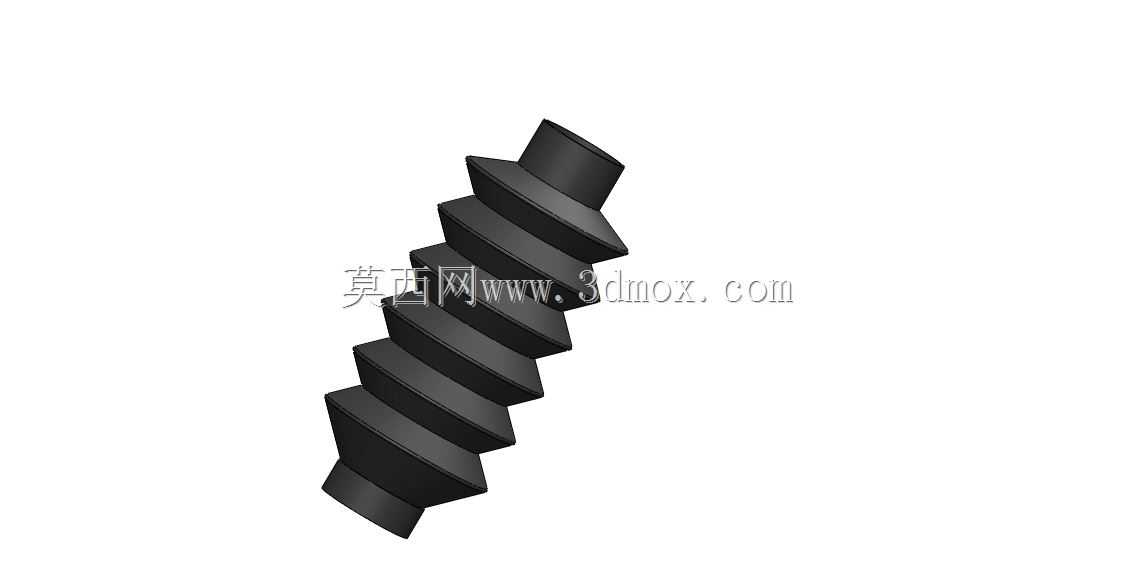

这类带多段锥节结构的可折叠管路,在工业现场的应用场景覆盖范围极广,小到传感器配套的气路引接、小型检测设备的走线防护,大到低压流体输送的临时改接、设备检修期的临时导流,都能见到这类结构的身影。和常规的硬管、光滑壁波纹管不同,它的每一段锥节都是等锥度的薄壁环状结构,相邻锥节之间依靠锥面的贴合与错位实现弯折,不需要额外加装铰接接头或者密封衬垫,依靠自身结构的形变就能实现任意方向的角度调整,弯折过程中不会出现管壁死折导致的通径缩窄问题。
从实际使用的功能特性来看,这种结构的管路首先解决了小空间内管路走向调整的痛点,很多传感器安装位置紧凑,周边存在走线架、安装支架等遮挡物,硬管需要定制弯角,波纹管虽然能弯折但容易在长期震动环境下出现管壁疲劳开裂,而这种锥节式的可折叠管,每一节的形变范围被限制在相邻锥节的配合间隙内,单节弯折角度不超过15度,多节累加后可以实现最大近90度的整体弯折,同时每一节的锥面在弯折到位后会形成面接触支撑,抗径向挤压的能力远高于同壁厚的光滑波纹管。在流体输送场景下,锥节的内壁是连续的锥面过渡,不存在波纹管那种环形凹槽,流体通过时不会在凹槽内形成积留,对于需要输送洁净气体、少量无杂质液体的场景,不会出现介质残留滋生杂质的问题,适配传感器检测气路、小型实验设备的流体引接需求。
设计这类管路结构的时候,首先要确定的是单节锥节的锥度参数,锥度过大会导致相邻锥节之间的卡滞,弯折时需要施加的外力过大,无法实现手动调整走向;锥度过小则会导致相邻锥节的配合面过短,弯折后容易出现脱开,密封性能无法保障。常规适配小型传感器配套的规格,单节锥节的轴向长度一般控制在8-12mm,锥面的半锥角设置在12-15度区间,这个参数下相邻锥节的配合重叠长度能达到单节长度的三分之一,既保证弯折时的顺滑度,又能在拉伸到最长位置时依靠锥面的摩擦力实现位置自锁,不需要额外的固定件就能保持调整好的管路长度与走向。
关于外形尺寸与安装边界,这类管路的两端一般设计为等径直段接口,直段的外径和常规同通径的硬管外径保持一致,可以直接适配标准的快插接头、卡套接头,不需要定制特殊的连接配件。以适配M5接口传感器的规格为例,管路通径为3mm,两端直段外径为5mm,整体压缩到最短状态时的长度为拉伸后最长长度的三分之一左右,安装时只需要预留两端接头的安装空间,中间的管路部分可以根据现场的空间情况随意弯折排布,不需要提前精确测量管路的走向长度,安装时可以根据实际遮挡情况实时调整,大幅降低现场安装的配管工作量。需要注意的是,这类管路的安装边界要避开高温热源以及尖锐棱角,虽然锥节结构的抗挤压能力较强,但尖锐棱角长期抵压在锥节的薄壁位置,还是会导致管壁出现凹坑,影响弯折的顺滑度,高温环境下则要选择对应耐温材质的规格,避免材质软化导致锥节配合失效。
从结构建模的角度来看,这类管路的三维建模不需要复杂的曲面操作,先绘制单节锥节的截面轮廓,通过旋转命令生成单节实体后,按照固定的轴向间距阵列所有锥节,再合并两端的直段接口即可,建模过程中要注意相邻锥节的配合间隙设置,单边间隙控制在0.1-0.2mm,既保证3D打印或者开模后的零件能顺利组装弯折,又不会因为间隙过大导致管路导通时出现泄漏。如果是用于需要密封的流体场景,建模时还要在每段锥节的配合端面增加0.05mm的过盈量,依靠装配时的锥面挤压实现密封,不需要额外加装密封圈,减少零件数量的同时也提升了结构的可靠性。
