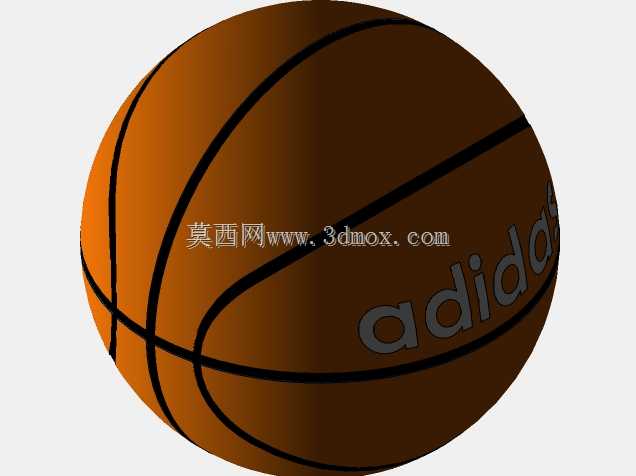

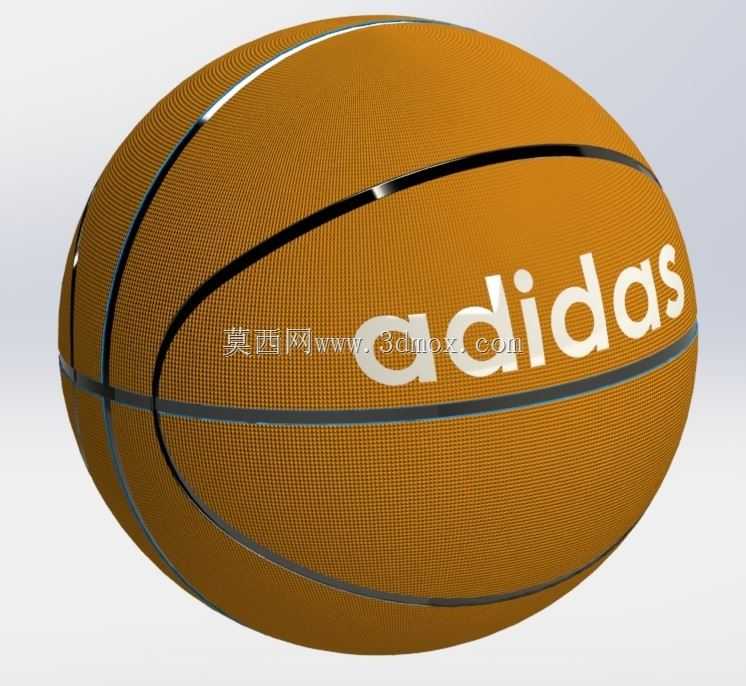

标准赛事用篮球曲面结构三维设计

　　日常接触的标准篮球，其曲面结构设计远不止简单球体拼接，从三维建模逻辑出发，首先要明确产品的核心应用场景：覆盖专业赛事训练、校园体育教学、大众休闲运动多个场景，不同场景下对球体的弹跳一致性、握持摩擦力、曲面接缝平整度都有明确的工程要求，这也是建模过程中需要优先锚定的设计边界。从功能特性来看，标准篮球的圆周尺寸控制在749-780mm区间，整体重量维持在600-650g范围，建模时需要先确定基准球体的直径参数，保证成品的尺寸公差符合体育器材的通用规范，球体表面的筋沟结构并非简单的贴图装饰，深度控制在4-6mm之间，宽度保持8mm左右，这个尺寸边界是经过长期运动实践验证的：既能够给运动员手指提供足够的握持摩擦定位点，

　　又不会因为沟槽过深导致球体弹跳过程中出现受力偏移，影响运球、传球、投篮时的轨迹稳定性。设计思路上，不能直接在球体表面做拉伸切除生成沟槽，那样会导致沟槽边缘出现尖锐棱角，既不符合实际产品的圆弧过渡工艺，也会在曲面渲染时出现破面问题，正确的建模逻辑是先构建完整的基准球体，再根据篮球经典的八片表皮拼接逻辑，绘制对应角度的空间分割曲线，通过卷曲切割特征生成连续的曲面沟槽，所有沟槽的相交位置都要做R2以上的圆角过渡，完全匹配实际橡胶篮球的硫化成型工艺，避免出现应力集中的尖角位置。表皮上的品牌标识区域，需要做0.2-0.3mm的微凹曲面处理，和实际产品的印刷、压印工艺保持一致，不能直接将图案贴在球体表面，那样会丢失真实产品的表面层次细节。

　　从安装与适配边界来看，这个篮球模型可以直接导入运动场景渲染工程、体育器材受力仿真项目中使用，曲面是完全封闭的实体结构，没有非流形几何问题，导入仿真软件后可以直接赋予橡胶材质参数，开展不同充气压力下的球体弹跳变形分析、表皮接触摩擦力测试，也可以用于体育用品展示的动画制作，不需要额外做几何修复。很多新手建模时容易忽略球体曲面的连续性问题，直接用多个旋转曲面拼接成篮球外形，会导致筋沟位置的G2连续性不达标，渲染时出现明显的拼接棱线，而采用卷曲切割的方式生成的结构，能够保证整个球体除沟槽区域外的外表面曲率完全连续，和真实篮球的一体成型内胆结构完全匹配。另外在建模过程中还要考虑表皮分模的工艺可行性，

　　八片表皮的分割线位置要和模具的分模线保持一致，每一片表皮的曲面展开后都是可平面裁切的形状，能够适配实际生产中皮革、合成材料的裁切工艺，不会出现曲面无法展开导致的生产加工问题。球体的内部是完整的空心腔体结构，壁厚控制在3mm左右，和真实篮球的内胆加表皮的总壁厚参数匹配，如果需要做充气仿真，只需要对内表面施加均匀的压力载荷，就可以模拟不同气压下的球体膨胀变形状态，不需要重新构建内部腔体结构。从实际使用的适配性来看，这个模型的尺寸完全按照七号标准篮球的参数构建，和标准篮球架、篮球场的三维场景装配时，不需要做额外的比例缩放，直接装配就可以保证场景的尺寸比例完全准确，不会出现篮球和篮筐尺寸不匹配的低级问题。表面的纹理深度也做了对应调整，既能够在常规渲染尺度下清晰展示筋沟结构，又不会因为纹理过深导致3D打印时出现支撑过多的问题，如果用于3D打印制作篮球模型摆件，只需要添加少量支撑就可以完成打印，后处理难度很低。
