手动操作式薄饼压制机械结构设计

　　这款手动施压的薄饼压制设备，主要面向小型食品加工门店、家庭作坊的面食制作场景，用来将分切好的面团压制成厚度均匀的圆形薄饼胚，替代传统手工擀制的作业方式，降低面食制作的劳动强度，同时保证每片饼胚的厚度一致性，避免手工擀制出现的厚薄不均、边缘不规整问题。设备整体采用纯机械结构设计，无需外接电源或气动、液压动力源，依靠人力操作即可完成压制作业，适合没有配套动力设施的流动摊位、小型经营场所使用，也可作为户外餐饮作业的配套加工器具。

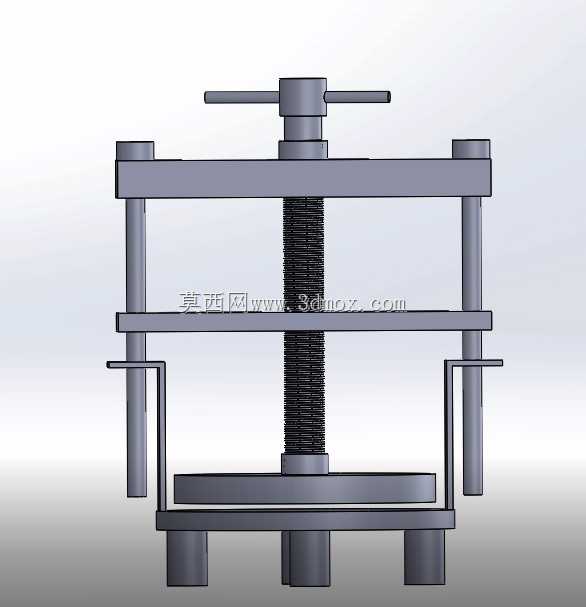

　　从功能实现逻辑来看，设备核心采用螺旋进给配合曲柄施压的结构，操作端设置带防滑握柄的旋转手轮，手轮与传动螺杆刚性连接，螺杆通过梯形螺纹与固定在机架上的螺母座配合，旋转手轮时螺杆沿轴向直线进给，推动前端的压盘向固定工作台面移动，放置在工作台面上的面团在上下压盘的挤压作用下延展成设定厚度的薄饼。为了保证施压过程的稳定性，机架采用双侧板支撑结构，两块平行的矩形侧板通过多根横向销轴连接固定，螺杆的进给路径被限制在两侧板的中心轴线上，避免施压过程中压盘出现偏斜，保证饼胚各个位置的受压均匀。设备的施压端设置了可拆卸的圆形压盘，可根据加工需求更换不同直径的压盘，适配不同尺寸规格的薄饼制作需求，压盘与螺杆端部采用快拆式销轴连接，日常清洁、更换配件时无需复杂工具即可完成拆装。

　　设计过程中重点考虑了操作的省力性与结构的刚性平衡，螺杆选用大导程梯形螺纹，既保证足够的轴向推力，又能减少旋转手轮时的阻力，操作人员无需施加过大的力即可完成面团压制；双侧板采用加厚钢板裁切成型，连接销轴与侧板之间采用过盈配合，避免长期施压作业后机架出现松动变形。设备的安装边界较为紧凑，整体占用台面面积不超过0.12平方米，底部预留了四个螺栓安装孔，可直接固定在木质或金属工作台面上，也可配套独立的落地支架使用，无需复杂的安装调试流程，放置固定后即可投入使用。压盘的最大行程设置为120毫米，可适配不同厚度的面团压制需求，最大施压面直径可达220毫米，能够满足常规尺寸薄饼、春饼、单饼的制作要求。

　　在结构细节处理上，设备的所有转动配合位置都预留了润滑注油孔，日常维护时只需定期加注润滑脂即可保证操作顺畅，无需复杂的保养流程；施压接触的压盘表面做了光滑抛光处理，避免面团粘附在压盘表面，压制完成后反向旋转手轮即可带动压盘复位，取出成型的饼胚即可进行下一轮作业。相较于电动压饼设备，这款手动结构的设备没有复杂的电控元件，故障率极低，即使在潮湿、多粉尘的食品加工环境下也能稳定运行，不会出现电路故障、电机烧毁等问题，长期使用的维护成本几乎可以忽略。同时设备的所有零部件都采用常见的标准型材与机加工件加工制作，单个零件损坏后可直接测绘加工替换，无需定制特殊配件，适合小型经营主体长期使用。

　　从实际作业效率来看，熟练操作人员使用该设备每小时可完成120-150片薄饼胚的压制，作业效率是手工擀制的3-4倍，且压制出的饼胚厚度误差可控制在0.5毫米以内，后续煎制过程中受热更加均匀，成品的口感一致性更好。设备的整体重量控制在18千克左右，移动搬运较为方便，不需要固定安装位置时，可随时转移作业地点，适配流动经营的使用需求。机架的尾部设置了配重轮结构，既可以作为操作时的辅助受力点，也能平衡前端施压部分的重量，避免设备在施压过程中出现倾翻问题，保证操作过程的安全性。
