带滑轮组的起重机吊钩结构设计

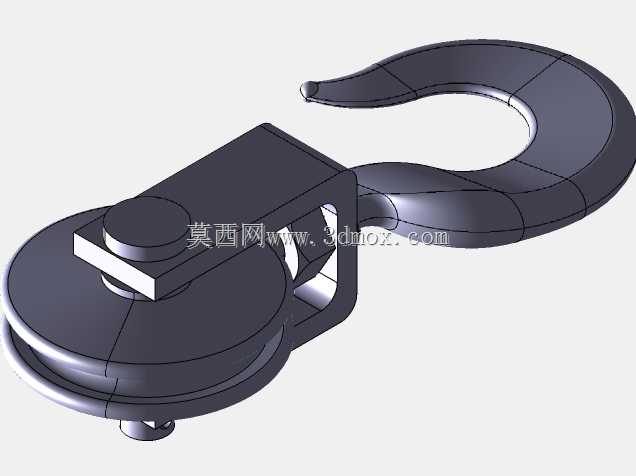

　　在起重作业场景中，吊钩是直接承载吊重的核心受力部件，搭配滑轮组的结构设计能够有效改变钢丝绳受力方向、降低起升机构所需牵引力，适配车间桥式起重机、门式起重机、流动式起重机等多类起重设备的起升端作业需求。这类带滑轮组的吊钩组件，日常承担成件物料、设备构件的吊装转运工作，在厂房设备安装、港口货场装卸、基建现场构件吊装等场景中应用广泛，作业时滑轮组随吊钩同步升降，钢丝绳在滑轮槽内顺畅滑动，将起升机构的拉力通过多段绳股分摊，既降低了卷扬机构的负载要求，也让吊钩起升过程更平稳，减少吊重晃动带来的安全隐患。从结构设计逻辑来看，整个组件分为吊钩本体、滑轮架、滑轮轴、滑轮、防脱挡板几个核心部分，吊钩采用锻造钩体结构，钩身曲率经过受力验算，

　　钩头开口处预留了吊索具挂接的操作空间，钩尾通过螺纹结构与滑轮架下方的横梁连接，配合锁紧螺母防止作业过程中钩体转动松脱。滑轮架采用板式焊接结构，两块侧板通过上部的滑轮轴、下部的吊钩横梁连接成整体框架，侧板上预留的轴孔配合公差经过严格控制，既保证滑轮轴安装后无窜动，也能让滑轮在轴上灵活转动，不会出现卡滞磨损钢丝绳的问题。滑轮采用带轮缘的槽型结构，轮槽的圆弧半径适配常用起重钢丝绳的直径，轮槽表面做了光滑处理，避免钢丝绳在反复弯折过程中出现过度磨损，滑轮内部配置了滑动轴承衬套，能够承受径向载荷的同时降低转动阻力，长期作业时只需定期加注润滑脂即可维持顺畅运转。安装边界方面，这类吊钩组件的上部滑轮架直接与起升钢丝绳穿绕配合，

　　整体安装尺寸需要匹配对应吨位起重机的起升机构钢丝绳倍率，滑轮的直径与钢丝绳直径的比值符合起重机械安全规范要求，避免钢丝绳弯折半径过小出现疲劳断丝。吊钩横梁的安装位置保证了钩体能够在垂直平面内自由摆动，同时不会与滑轮架侧板发生干涉，钩头最低点到滑轮轴中心的距离，决定了起重机的最小起升高度边界，设计时需要在保证结构强度的前提下尽量压缩这个尺寸，提升起重机的有效起升行程。实际作业过程中，滑轮组的倍率选择直接决定了起重量与起升速度的平衡，小吨位作业时可采用低倍率配置提升作业效率，大吨位重载作业时切换高倍率配置降低单绳拉力，这套吊钩组件的结构预留了多倍率穿绳的适配空间，能够根据不同作业场景灵活调整钢丝绳穿绕方式。

　　钩体的受力路径从吊重传递到钩尾横梁，再通过两侧侧板传递到滑轮轴，最终由穿绕在滑轮上的钢丝绳承担全部载荷，整个受力路径没有应力集中的突兀拐角，所有连接位置都做了圆角过渡处理，避免长期交变载荷下出现疲劳裂纹。日常维护时，只需检查滑轮轮槽的磨损情况、钩体开口的变形量、各连接轴的润滑状态即可，结构的拆分设计也方便易损件的单独更换，不需要整体报废组件，降低了设备运维成本。在设计建模过程中，各部件的配合间隙都经过实际装配验证，滑轮与侧板之间预留了足够的转动间隙，不会因为侧板变形或者杂物卡滞导致滑轮停转，吊钩尾部的螺纹配合长度满足螺纹连接的强度要求，锁紧结构采用双螺母加止动垫片的形式，杜绝作业过程中螺母松脱导致的坠重风险。防脱挡板安装在钩头开口位置，采用弹簧复位结构，吊索具挂入后挡板自动复位封闭开口，防止作业过程中吊索从钩头脱出，这个结构虽然小巧，却是起重作业安全防护必不可少的部分，设计时挡板的转动行程刚好覆盖钩头开口，不会影响吊索具的正常挂取操作。
