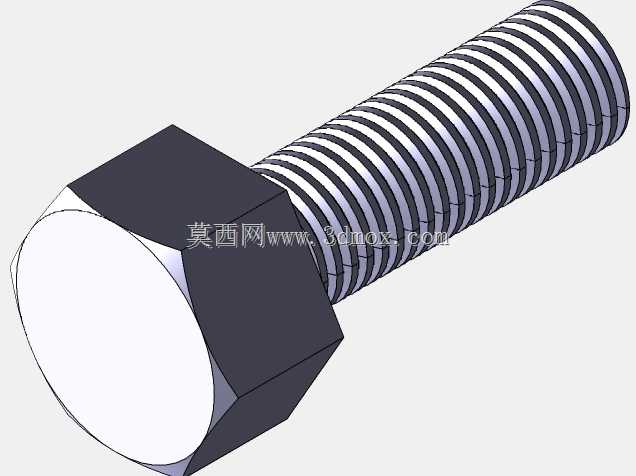

外六角全螺纹紧固连接件结构设计

　　在各类机械装配、工装夹具搭建、工业设备运维场景中，螺纹类紧固件是应用覆盖范围最广的基础连接元件，外六角全螺纹螺钉作为其中的典型品类，其结构设计直接决定连接副的锁紧可靠性、装拆便捷性与长期服役稳定性。从实际工程应用的场景来看，这类螺钉既可以用于轻载工况下的钣金件叠层紧固，也能配合平垫、弹垫完成中等载荷下的结构件刚性连接，在仪器仪表装配、小型设备机架拼接、自动化模组固定等场景中，都能见到这类紧固件的应用。不同于部分缩杆型六角螺栓，全螺纹结构的螺钉杆部全程加工连续三角螺纹，在实际安装时不需要严格控制光杆段的穿入长度，对于不同叠层厚度的被连接件适配性更强，尤其是在被连接件总厚度存在公差波动的装配场景中，全螺纹结构可以灵活调整拧入深度，避免出现光杆段卡滞、螺纹啮合长度不足导致的连接失效问题。从结构设计的细节来看，六角头部的对边尺寸、对角尺寸严格遵循通用紧固件的公差规范，能够适配标准规格的开口扳手、套筒扳手、梅花扳手等常规装拆工具，头部支承面采用平整的环形接触面，在拧紧过程中可以将压紧力均匀传递到被连接件表面，减少局部应力集中导致的被连接件压溃变形。头部与杆部的过渡位置设计有合理的圆角过渡，避免热处理过程中该位置出现应力集中开裂的问题，同时在承受交变拉压载荷时，过渡圆角可以分散应力流，降低杆部与头部连接位置的断裂风险。螺纹部分采用普通公制三角牙型，牙型角60度，螺纹大径、中径、小径的公差控制在通用紧固螺纹的标准公差带内，牙侧表面粗糙度控制在合理范围，

　　既保证拧入时的顺畅性，避免出现卡涩、滑牙问题，又能保证螺纹啮合后足够的接触面积，提供可靠的锁紧摩擦力。从安装边界的角度来看，这类螺钉的六角头部需要预留足够的扳手操作空间，在结构设计阶段排布安装位时，不仅要考虑螺钉本身的杆部穿入孔径，还要在头部周边预留至少对应扳手回转半径的操作空间，避免出现装配时工具无法就位、无法施加额定拧紧力矩的问题。全螺纹结构的设计也让这类螺钉可以适配螺纹孔直接拧入的安装场景，不需要配合螺母使用，在机架型材的螺纹孔安装、箱体类零件的端盖固定场景中，直接将螺钉拧入预制螺纹孔即可完成紧固，减少了螺母配套的零件管理成本，也压缩了安装所需的背部空间。在实际选型应用中，需要结合被连接件的总厚度计算所需的螺钉长度，

　　保证拧入螺纹孔的啮合长度达到螺纹大径的0.8-1.2倍，既避免啮合长度不足导致螺纹滑牙，也避免螺钉过长导致拧入后顶到腔体内部其他零件。不同于沉头类螺钉，外六角头部的螺钉不需要在被连接件表面加工沉头孔，对于表面平整度一般、不适合加工沉头的钣金件、型材件来说，安装前的零件加工工序更简单，只需要加工对应尺寸的穿杆通孔即可完成装配准备，能够有效降低零件加工的工序成本。在承受横向剪切载荷的连接场景中，这类螺钉如果是间隙配合穿入通孔，需要配合定位销承受横向载荷，螺钉本身主要提供轴向压紧力，避免出现螺钉杆部承受过大剪切力导致断裂的问题；如果是用于螺纹孔直接拧入的连接场景，需要控制拧紧力矩在对应材料螺纹孔的承受范围内，尤其是在铝合金、

　　塑料等软质材料的螺纹孔上安装时，过大的拧紧力矩很容易导致内螺纹滑牙，造成整个螺纹孔报废。从长期服役的可靠性角度来看，全螺纹的杆部结构在承受轴向拉力时，整个杆部的应力分布相对均匀，没有光杆与螺纹段的截面突变带来的应力集中问题，在承受一定交变载荷的连接场景中，抗疲劳性能要优于部分螺纹的杆型结构。六角头部的六个受力面在多次反复装拆后，只要拧紧力矩控制在合理范围，不会轻易出现扳拧圆角变形的问题，相比十字槽、一字槽的头部结构，外六角结构能够承受更大的拧紧力矩，装拆过程中工具打滑的概率更低，对于需要多次维护拆装的连接位置，这类结构的螺钉维护便捷性优势十分明显。在实际的三维建模过程中，螺纹部分的建模如果是用于装配干涉检查，可以采用简化的装饰螺纹线表达，如果是用于加工工艺仿真、力学性能仿真，则需要精确绘制螺纹牙型的三维轮廓，保证仿真结果的准确性，头部的过渡圆角、支承面的倒角等细节结构也不能忽略，这些细节直接影响有限元分析时的应力计算结果，也会影响装配干涉检查的准确性。
