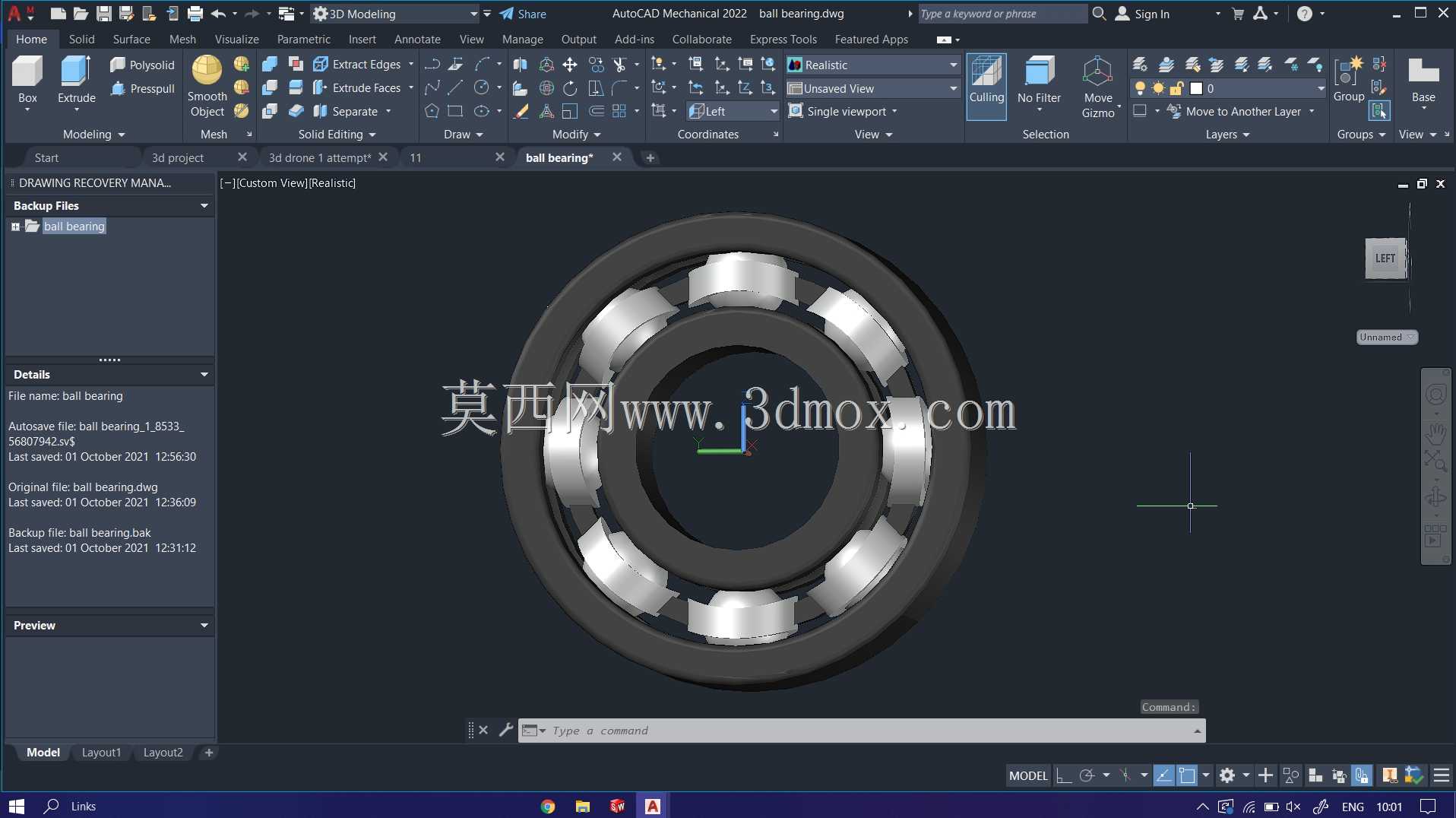

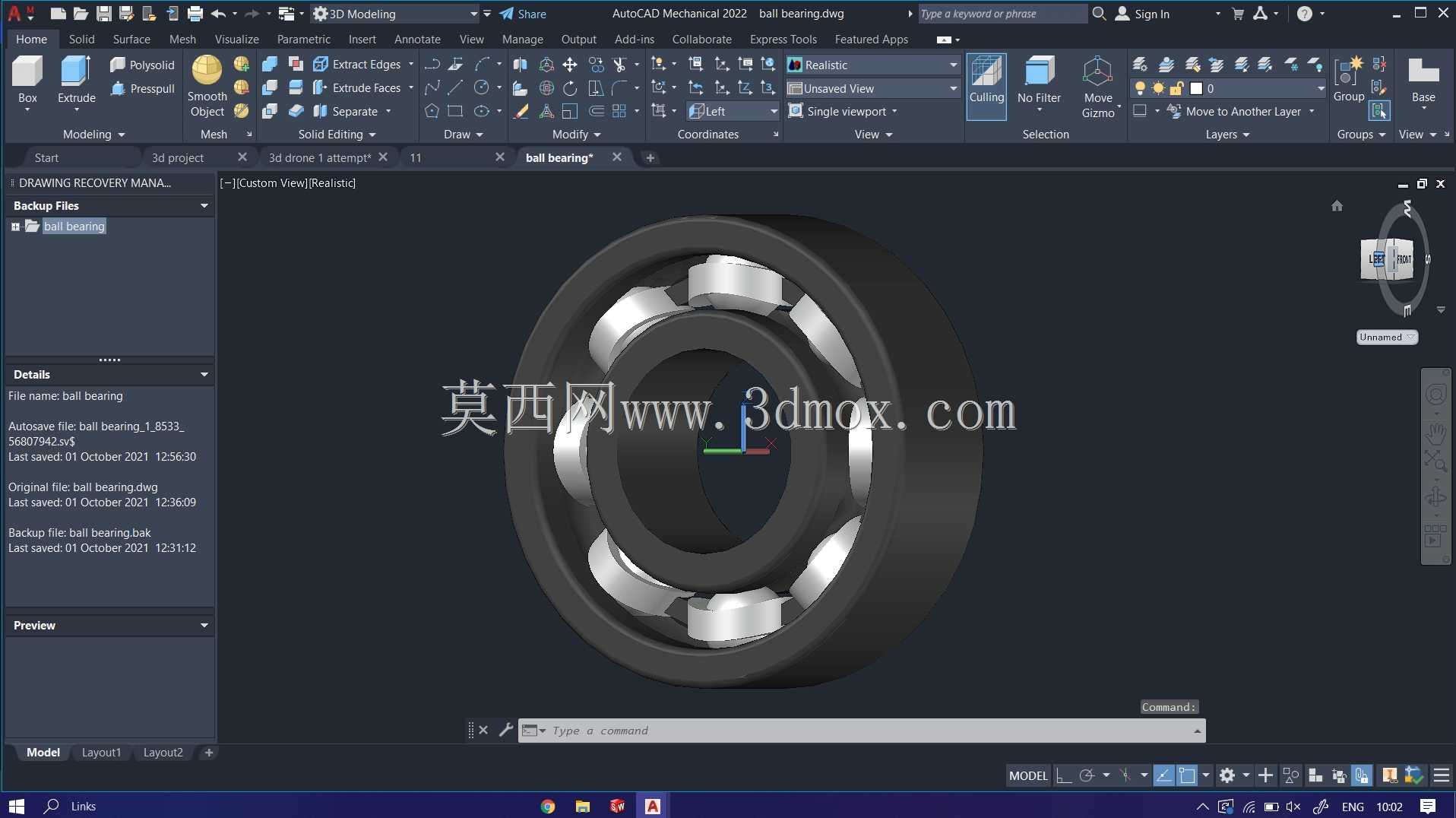

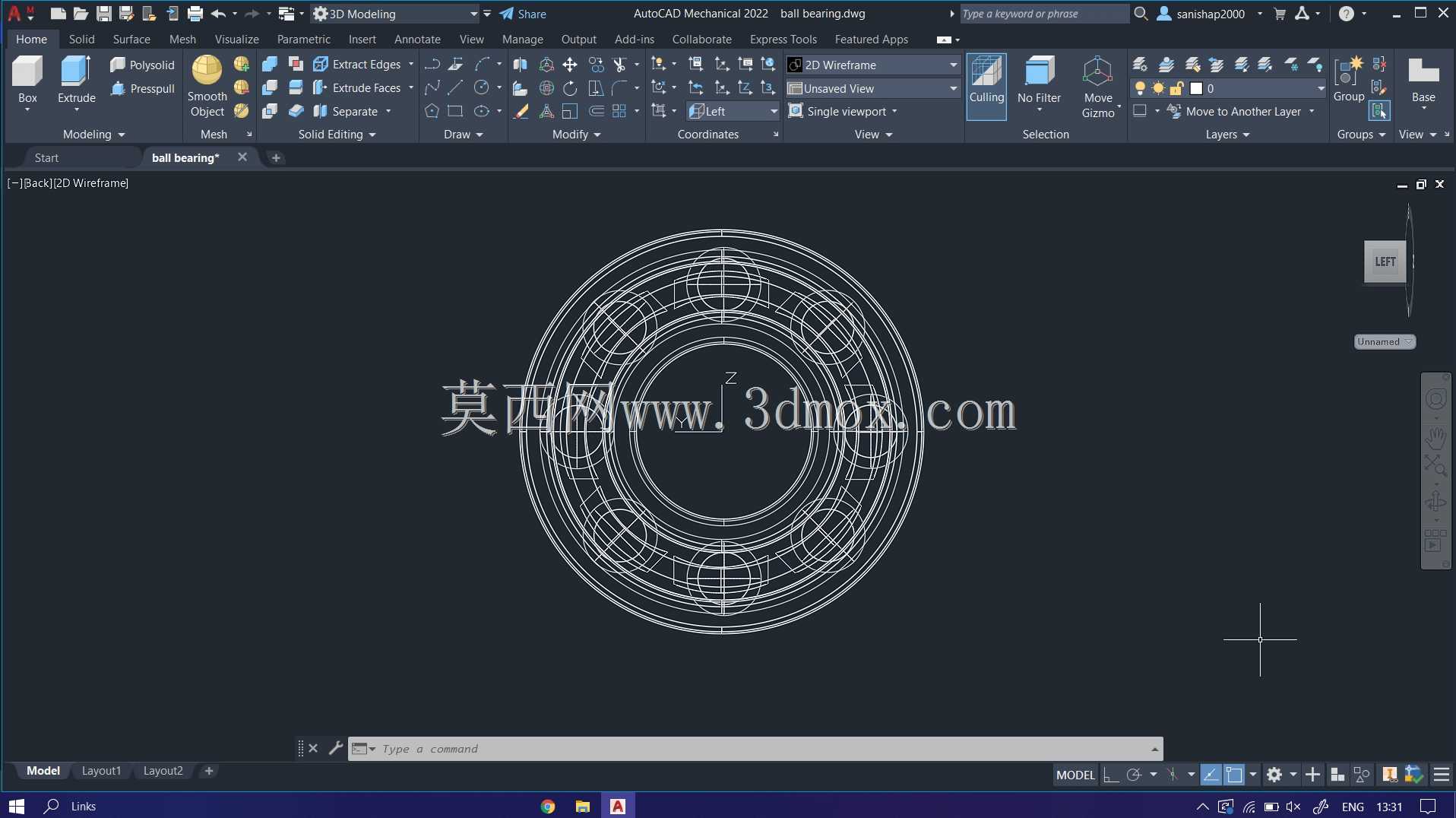

深沟球滚珠轴承三维结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596257
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计

  在各类旋转传动设备的结构设计中,滚珠轴承是应用覆盖范围极广的核心支承部件,从普通的民用家电电机、输送线辊筒,到工业领域的机床主轴、泵阀传动轴、减速机输入输出端,但凡存在轴系旋转运动的场景,几乎都能见到这类轴承的应用。它的核心作用是在支承旋转轴系的同时,将轴运转过程中的摩擦系数控制在极低水平,减少动力传递过程中的无谓损耗,同时还能对轴的径向与轴向窜动进行限位,保证轴系的回转精度始终维持在设计允许的公差范围内。

  从结构设计逻辑来看,这款滚珠轴承采用经典的深沟球构型,整体由内圈、外圈、多组等径钢质滚动体、保持架四个核心部分组成。内圈通常与待支承的轴采用过盈配合随轴同步转动,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于滚动体的球面半径,保证滚动体能够在滚道内顺畅滚动同时不会出现卡滞;外圈则多与设备的轴承座孔采用过渡或间隙配合,起到固定支承的作用,部分需要外圈随动的特殊工况下,也会调整配合公差满足使用需求。内外圈的滚道在装配完成后形成闭合的环形滚动腔,滚动体沿滚道做周向滚动,将轴系运转时的滑动摩擦转化为滚动摩擦,大幅降低摩擦阻力。保持架的作用是将相邻的滚动体均匀分隔开,避免滚动体在运转过程中相互接触碰撞产生额外的摩擦与磨损,同时引导滚动体在滚道内均匀分布,在无载荷区域对滚动体起到一定的承托作用,防止滚动体脱落。

  建模过程中首先需要明确轴承的核心安装边界尺寸,内圈的内径是与轴配合的关键尺寸,需要根据轴的公称直径选取对应的标准公差带,保证配合的可靠性,避免运转过程中内圈与轴出现相对滑动导致的跑圈磨损;外圈的外径是与轴承座孔配合的尺寸,同样需要根据安装场景的载荷特性选择合适的公差,过盈量过大会导致装配难度提升,甚至压装过程中造成套圈变形,过盈量不足则容易出现外圈在座孔内滑动的问题。轴承的整体宽度尺寸决定了轴承座的安装空间深度,设计时需要预留足够的轴向定位空间,通常会搭配轴用弹性挡圈、轴承端盖等零件对轴承的轴向位置进行固定,防止轴系受轴向载荷时轴承出现窜动。

  从功能特性来看,这类滚珠轴承主要承受径向载荷,在滚道曲率设计匹配的情况下也可以承受一定程度的双向轴向载荷,当径向游隙适当增大时,其角接触特性会有所提升,能够承受更大的轴向复合载荷。相较于滑动轴承,它的启动摩擦阻力更小,维护保养更简便,同时已经形成了高度标准化的尺寸系列,设计选型时可以直接根据轴径、载荷大小、转速区间选取对应规格的标准件,大幅缩短设备的设计与生产周期。建模过程中对滚道的曲面造型需要严格匹配曲率参数,保证滚动体与滚道的接触应力分布均匀,避免局部应力集中导致的轴承早期点蚀失效;滚动体的等距排布需要通过圆周阵列实现,阵列数量根据轴承的载荷等级确定,载荷越大的同尺寸轴承,滚动体数量越多,单个滚动体承受的接触应力越小,轴承的额定动载荷也就越高。保持架的造型需要避开滚动体的运动轨迹,预留足够的间隙避免运转过程中与滚动体、套圈发生干涉,同时保证自身的结构强度,在高速运转工况下不会因为离心力出现变形损坏。

  在实际设备的装配场景中,这类轴承的安装需要注意压装方式,不能直接通过敲击滚动体传递压装力,避免造成滚道压痕、滚动体变形等问题,压装时需要根据配合类型选择压内圈还是压外圈,过盈量较大的场景还会采用热装工艺,通过加热外圈或者冷却内圈的方式临时改变配合尺寸,降低装配难度同时避免配合面损伤。日常运维中,轴承的润滑也十分关键,合适的润滑脂或者润滑油能够在滚动体与滚道的接触表面形成一层油膜,避免金属直接接触,同时还能起到一定的散热、防尘、防锈作用,延长轴承的整体使用寿命。建模时还原的轴承各部分细节,能够为后续的整机装配干涉检查、轴系刚度仿真、轴承载荷分布计算提供准确的三维模型基础,帮助设计人员在虚拟装配阶段就提前发现安装空间不足、配合公差不合理、定位结构缺失等问题,减少后续物理样机的试错成本。
