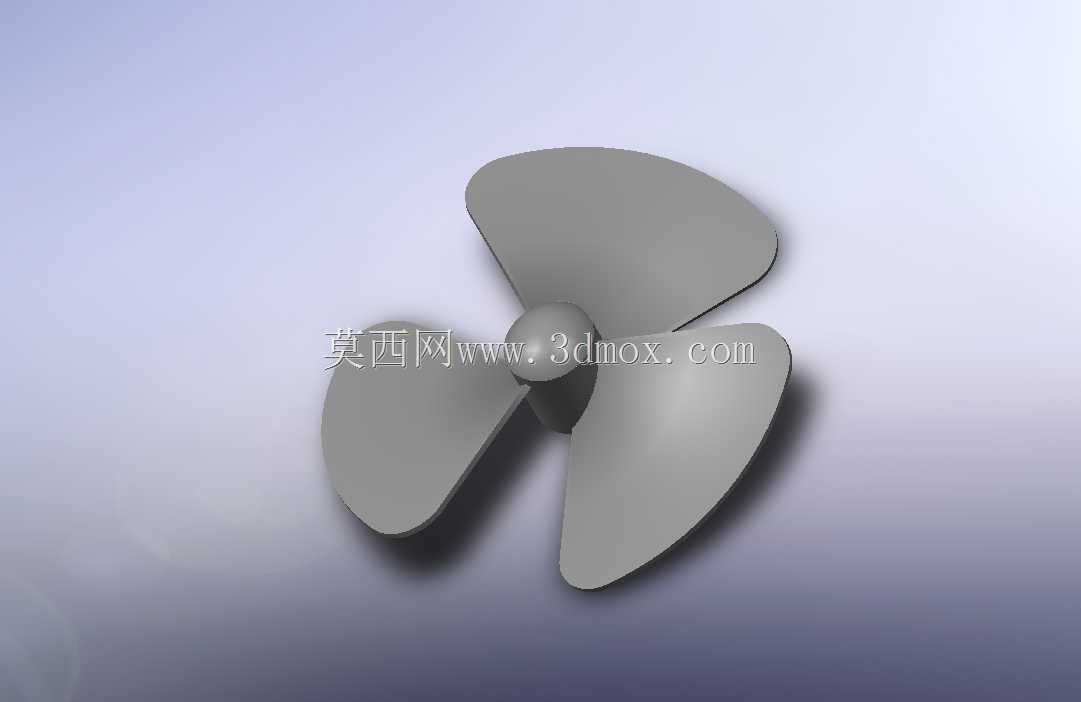

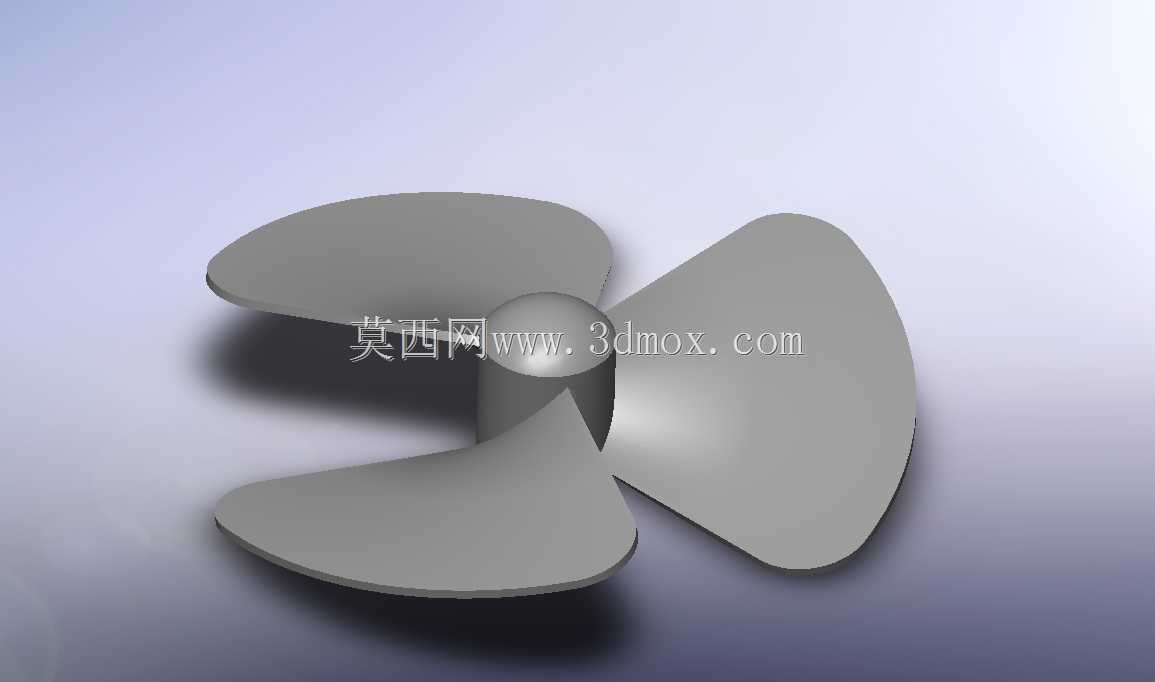

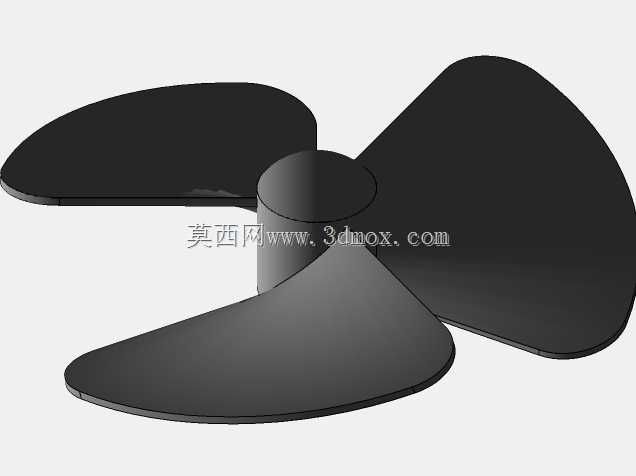

三叶曲面螺旋桨结构设计方案

　　在小型水面作业艇、水下探测机器人、低扬程轴流循环泵这类需要轴向流体推力的设备场景中，螺旋桨是直接决定动力转化效率的核心部件，本次设计的三叶曲面螺旋桨，主要适配小功率动力输出场景，可匹配直径20-30mm的输出轴径，整体桨叶扫掠直径控制在180mm区间，轮毂轴向长度45mm，安装时可通过轮毂中心的通孔与动力轴过盈配合，也可在轮毂端面加工螺纹孔实现端面锁紧，适配的安装腔轴向预留空间不小于55mm即可完成装配，不会与周边的导流罩、密封结构产生干涉。从功能特性来看，三叶结构相比两叶桨在同等转速下推力输出更平稳，流体脉动更小，能有效降低运转时的振动传导，避免带动搭载的探测元件、精密传感器出现共振偏移；相比四叶及以上的多叶结构，

　　三叶的转动惯量更低，小功率电机驱动时启动响应更快，不会给动力端造成额外的启动负载，同时叶片之间的流道间隙更充足，在含少量杂质、水草碎屑的浅水环境中运转时，不容易出现杂物缠绕卡滞的问题，日常维护清理的难度更低。设计过程中没有采用常规的等螺距平直叶片构型，而是通过Mehelix圆形图案挤出成型的方式构建叶片曲面，从叶根到叶梢的螺距做了渐变处理：叶根位置与轮毂衔接处螺距更小，能降低叶根位置的流体冲击载荷，减少根部应力集中，避免长期交变载荷下出现叶根断裂的问题；叶梢位置螺距逐步增大，能提升桨叶外缘的流体推动效率，减少叶梢位置的涡流损耗，整体曲面过渡全程保持G2连续，没有尖锐的棱角或者曲率突变区域，一方面能降低流体经过桨叶时的阻力噪音，

　　另一方面在模具开模或者3D打印制作时，不需要额外做支撑结构就能顺利成型，后续做表面抛光、动平衡校正时也更方便。轮毂部分采用等直径圆柱构型，中心安装孔与外圆保持严格同轴，同轴度公差控制在0.02mm以内，能保证高速旋转时的动平衡精度，减少径向跳动；叶片与轮毂的衔接位置做了R8的圆角过渡，既可以消除衔接处的应力集中点，也能避免流体在叶根位置形成滞流区，减少杂物在叶根位置的附着堆积。实际应用中，这款螺旋桨可适配100-500W的直流无刷电机，在300-800转/分钟的转速区间内，推力输出线性度较好，不会出现转速提升但推力涨幅停滞的问题，可满足小型无人艇2-3节的巡航速度需求，也可用于小型水族循环系统、景观水池的推流装置，

　　安装时只需要保证桨叶与后方导流罩的间隙不小于5mm，就不会出现擦碰问题，不需要额外做复杂的定位工装。在建模逻辑上，先确定轮毂的基准轴线，以轴线为中心阵列三个叶片基准面，每个叶片的安装角从根部到梢部做线性变化，通过螺旋线引导线扫掠出基础叶片曲面后，再对叶梢做椭圆修型，切掉叶梢处的直角边缘，降低叶梢的涡流损耗，最后对所有曲面做缝合加厚，叶片厚度从根部的6mm逐步过渡到梢部的2mm，既保证了叶片整体的结构强度，又尽可能降低了桨叶的整体重量，减少转动惯量。整个结构没有复杂的异形内腔，不管是采用尼龙3D打印做功能验证，还是采用不锈钢铸造做量产件，都能顺利实现加工，加工完成后只需要对三个叶片做简单的动平衡去重，就可以满足运转要求，不需要额外做复杂的表面处理。
