管道系统用90度肘形弯管结构设计

　　在民用给排水、工业流体输送、暖通空调循环、化工介质传输等诸多管路布设场景中，管路走向无法全程保持直线排布，遇到空间转向、设备接口错位、管路避让结构的工况时，就需要用到转向类管路连接件来完成管路方向的平滑过渡，肘形弯管就是这类场景下应用频次极高的核心管件之一。这类90度转向的弯管，核心作用是在不改变管路通径的前提下，完成管路直角方向的转向连接，相比采用两个45度弯头拼接的方案，一体成型的肘形弯管内部流道更顺滑，流体经过时的局部阻力损失更小，能有效降低管路系统的输送能耗，减少介质在转角处的紊流、涡流现象，避免长期运行过程中杂质在转角位置沉积堵塞，尤其适合输送带有微小固体颗粒的流体介质、或是对管路压损控制要求较高的闭式循环系统。

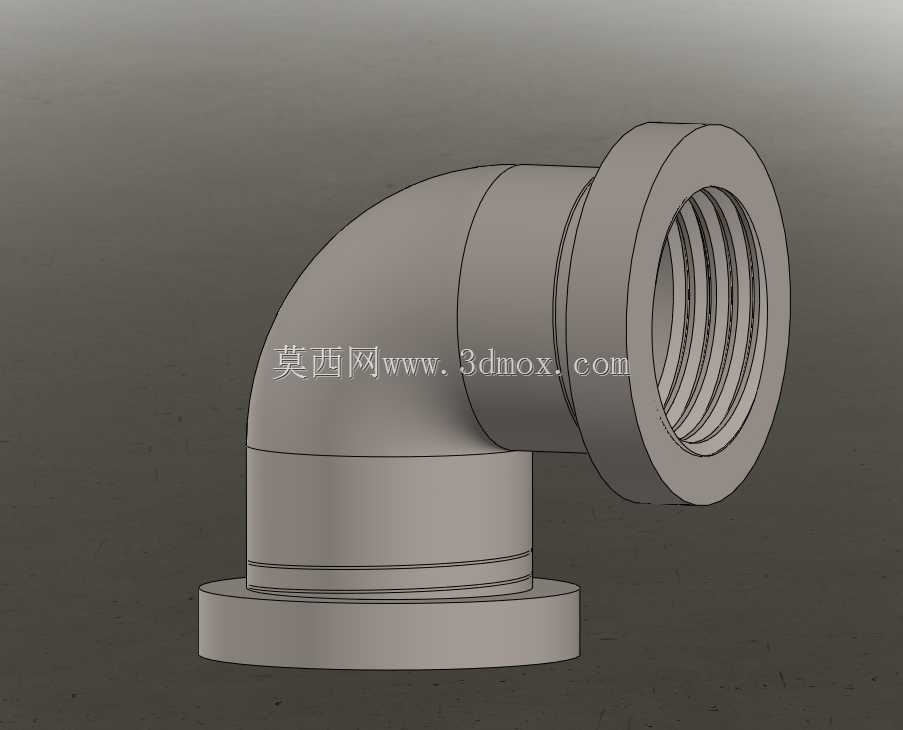

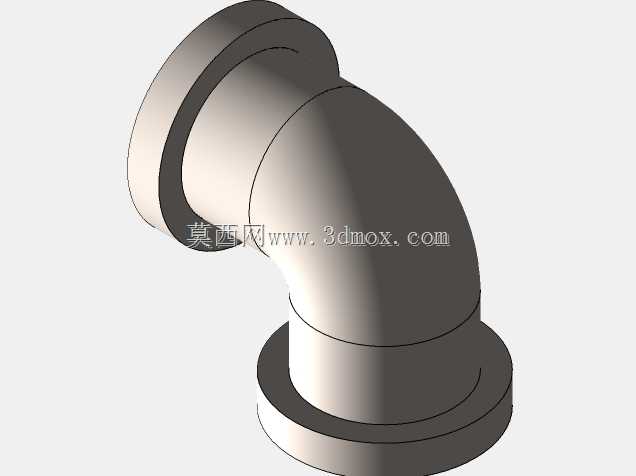

　　从结构设计层面来看，这款肘形弯管两端采用带凸缘的法兰式连接结构，连接端面加工有标准密封贴合面，安装时可通过配套的法兰卡箍、螺栓组件实现与相邻管路、阀件、设备接口的刚性连接，连接部位的密封性能可靠，能承受中等压力等级的管路载荷，同时法兰连接的形式也便于后期管路维护拆卸，无需对整段管路进行切割即可完成局部管件的更换。弯管的弯曲段采用大曲率半径的圆弧过渡设计，弯曲半径与管路通径的比值控制在合理区间，既保证了流道的顺滑性，也避免了弯曲半径过大导致管件整体占用空间过多的问题，能适配多数紧凑布设的管路安装空间。建模过程中，首先确定两端连接法兰的基准面，两个基准面呈90度垂直排布，分别定位两端接口的中心轴线，

　　两条轴线的垂直交点即为弯管圆弧段的曲率中心，通过扫描特征生成弯管的主体流道结构，壁厚根据常规管路承压需求设置均匀厚度，两端法兰部分在主体结构基础上做凸缘加厚处理，同时对法兰与弯管主体的衔接位置做圆角过渡，避免应力集中导致管件在承压过程中出现结构开裂。实际安装过程中，需要注意弯管两端法兰的安装同轴度偏差控制，避免强行对接导致法兰密封面出现间隙引发渗漏，同时弯管的转角位置需要根据管路整体载荷情况设置对应的支撑结构，尤其是大通径、长管路布设场景下，弯管位置会承受介质流动带来的冲击力，合理设置管架支撑能有效降低连接部位的载荷，延长管路系统的整体使用寿命。针对不同的输送介质场景，这类弯管可选用不同的基材加工，输送普通水介质可采用铸铁、

　　镀锌钢材，输送腐蚀性化工介质可采用不锈钢、工程塑料材质，不同材质的弯管结构尺寸保持一致，仅在壁厚、表面处理工艺上做对应调整，即可满足不同工况的使用需求。在三维建模的细节处理上，弯管的内外壁均保持光滑连续的曲面结构，没有突兀的折角或台阶，既符合流体输送的流道要求，也能减少加工过程中的应力集中点，两端法兰的连接端面做平面度公差约束，保证安装时密封垫片能均匀受压，实现可靠的密封效果。
