多铰接孔机械连接支架结构设计

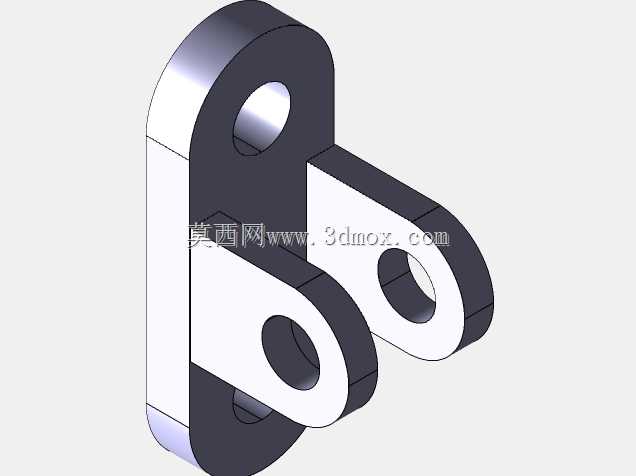

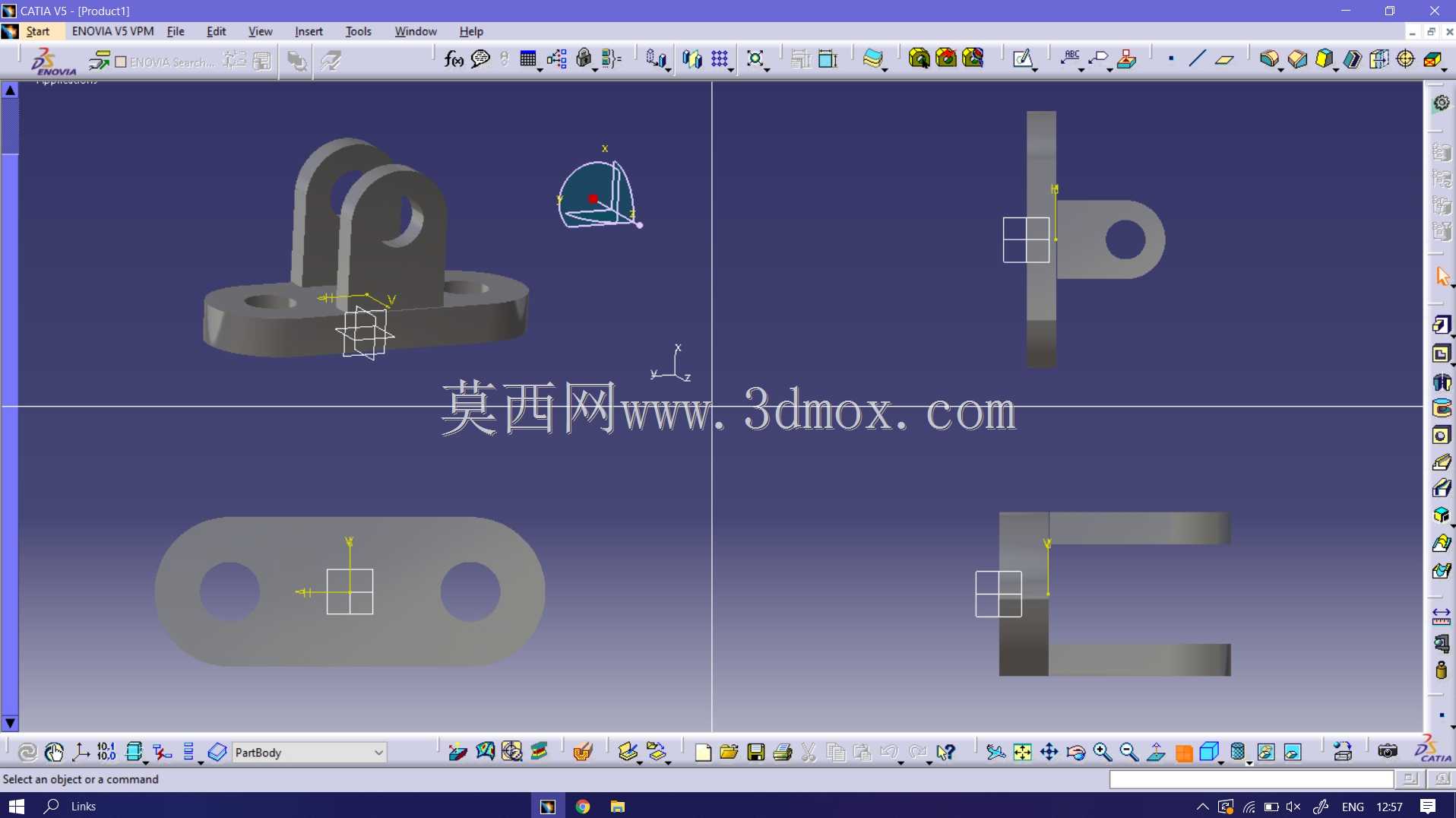

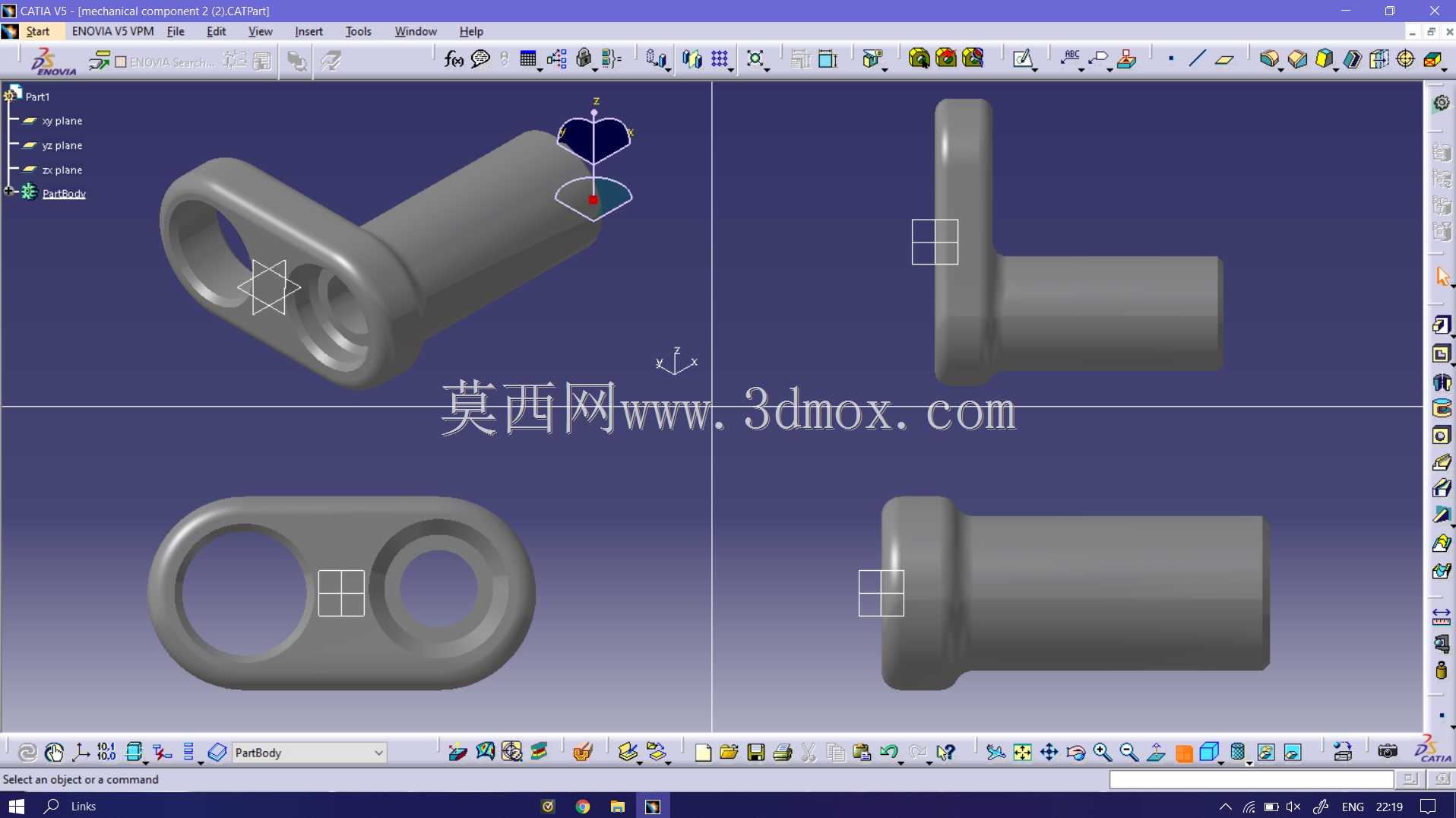

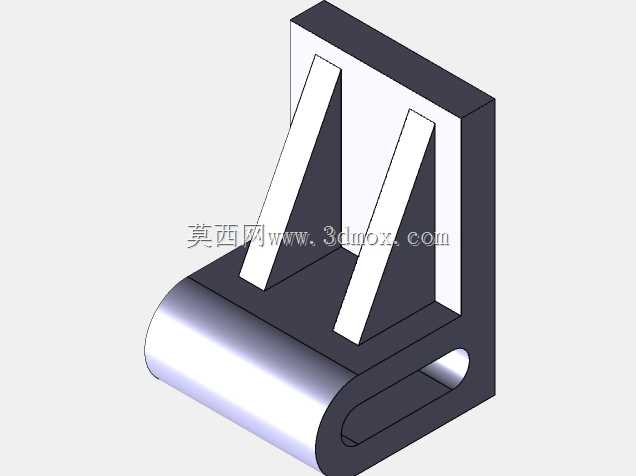

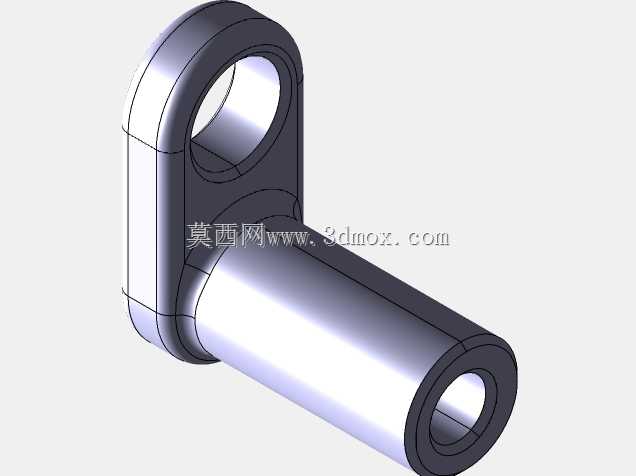

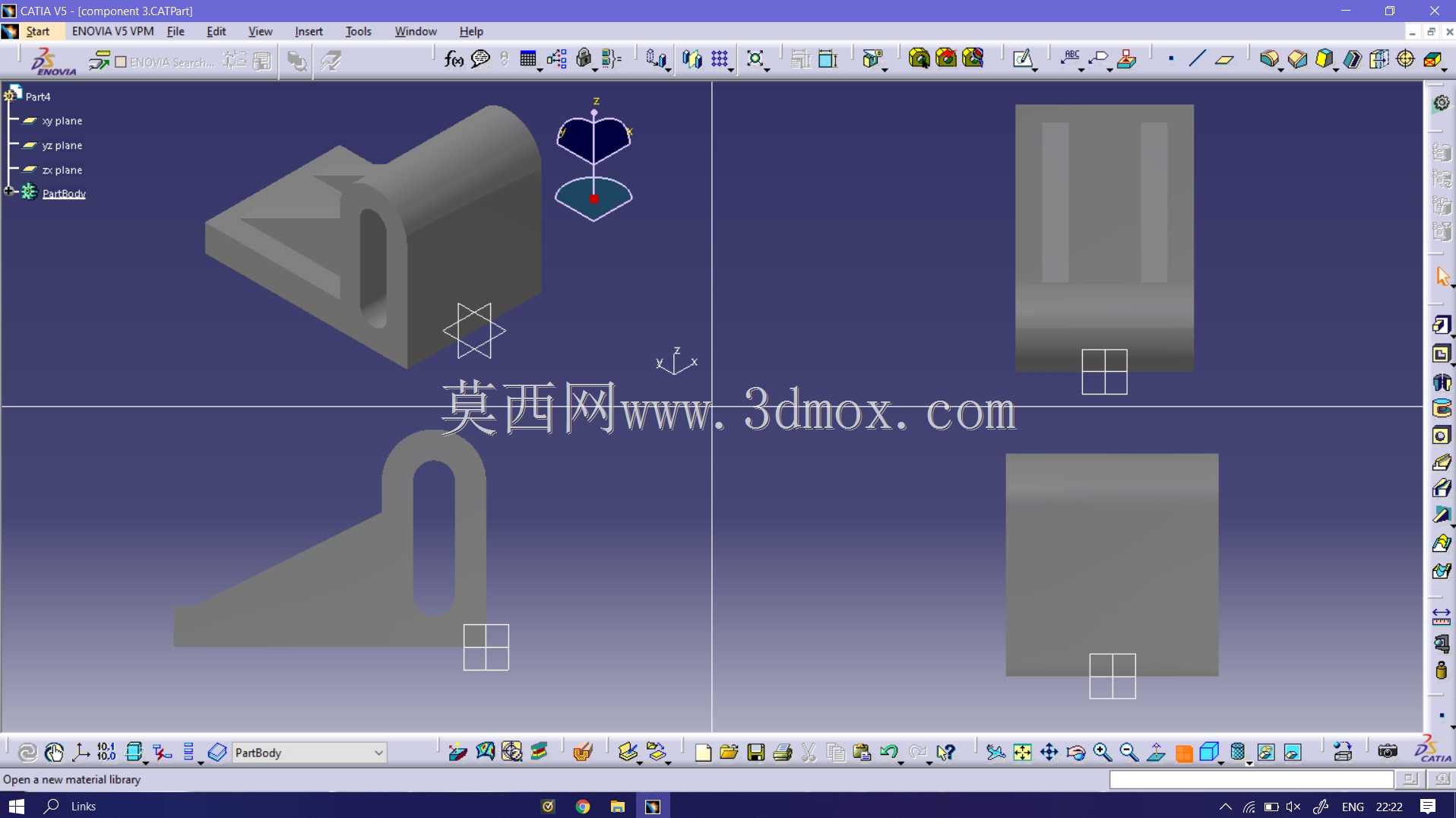

　　这类多铰接孔连接支架在工业传动链路、工装夹具定位单元、自动化设备连杆机构中应用十分广泛，核心作用是实现多组运动杆件的铰接联动，同时承担载荷传递与运动轨迹约束的功能，常见于轻工自动化生产线的摆臂机构、检测设备的可调支撑单元、小型工程机械的操纵连杆组中，区别于单孔铰接座，该类支架可同时对接三个方向的铰接副，大幅缩减机构的零件数量，减少装配累积误差。从结构功能来看，三个带贯通孔的铰接端分别对应不同的运动对接需求，上端大直径铰接孔用于对接固定端的主销轴，承担整个支架的主载荷传递，孔壁做了等厚设计，保证销轴装配后接触应力均匀分布，避免局部应力集中导致的孔壁压溃；两个侧伸的铰接臂分别对接两组运动杆件，臂身采用等截面过渡设计，

　　在保证抗弯抗扭强度的前提下，尽可能去除非受力区域的冗余材料，降低整体运动惯量，适配中低速往复摆动的工况需求。设计过程中首先要明确安装边界的约束条件，主铰接孔的轴线作为整个零件的装配基准，两个侧臂的铰接孔轴线需与主孔轴线保持严格的空间平行度，否则装配后会出现杆件卡滞、运动别劲的问题，直接影响整套机构的传动效率与使用寿命；孔与孔之间的中心距尺寸公差需控制在IT7级范围内，配合铰接销轴的公差选用，保证铰接副的转动间隙在合理区间，既不会因间隙过大产生运动冲击，也不会因间隙过小出现转动卡涩。外形尺寸方面，主铰接端的厚度大于两个侧伸臂的厚度，匹配主载荷端的受力需求，侧臂的外轮廓做了圆弧过渡处理，避免棱角处的应力集中，

　　同时减少运动过程中与周边零部件的干涉风险；所有铰接孔的两端都做了微小的倒角处理，一方面去除机加工产生的毛刺，另一方面便于销轴的装配导入，降低装配难度。实际选型应用时，需要先核对三个铰接孔的中心距参数是否匹配整套连杆机构的运动轨迹计算结果，确认主孔的直径尺寸适配固定端的销轴规格，两个侧孔的直径匹配对应连杆端的铰接尺寸，同时要核算支架的截面抗弯模量是否满足工况下的最大载荷要求，尤其是侧臂与主端连接的根部区域，是整个零件的应力集中高发区，设计时已经做了圆角过渡强化，应用时若需承受冲击载荷，可优先选用调质处理的45钢材质加工，常规轻载工况下采用普通Q235钢即可满足使用需求。装配过程中需保证各铰接孔的轴线同轴度误差不超过0.02mm，

　　铰接副装配后需涂抹润滑脂降低转动摩擦，定期检查孔壁的磨损情况，当磨损量超过孔径公差的1/3时需及时更换零件，避免因间隙过大导致整套机构的运动精度下降。这类集成式多铰接支架相比分体式的多个单铰接座组合，不仅装配工序更简单，而且整体刚性更好，在空间受限的安装场景下优势尤为明显，不需要额外设计安装基板来固定多个铰接座，直接通过主孔完成定位安装即可，两个侧臂的角度设计经过运动仿真验证，在常用的摆动角度范围内不会与周边固定结构产生干涉，可直接适配多数常规的三连杆联动场景，若有特殊的角度需求，也可在该基础结构上调整侧臂的伸出角度与长度，快速衍生出适配不同工况的变体结构。
