汽车地图口袋上衣塑料内饰件结构设计

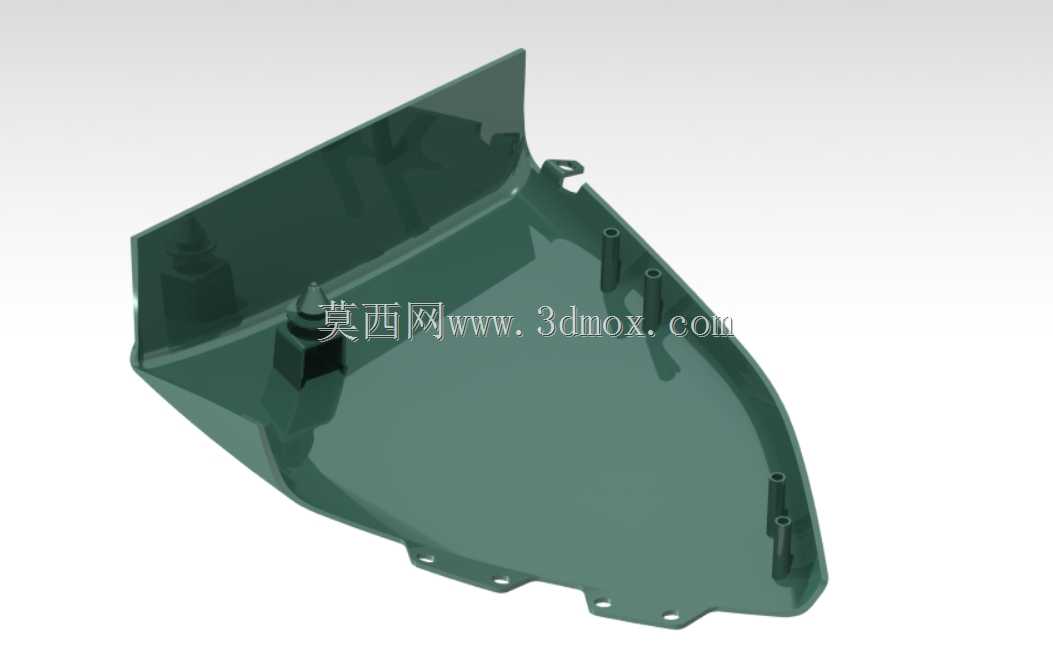

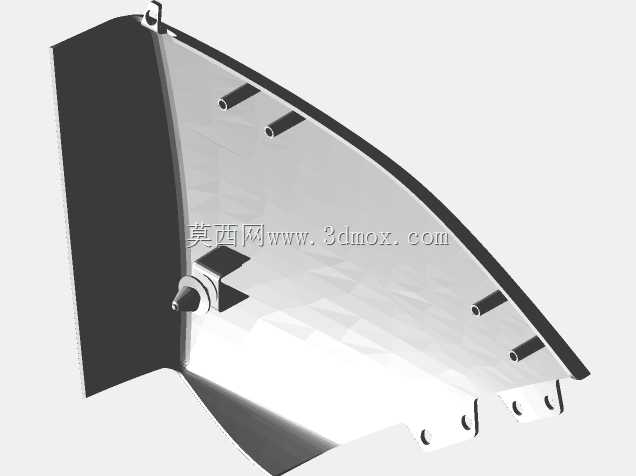

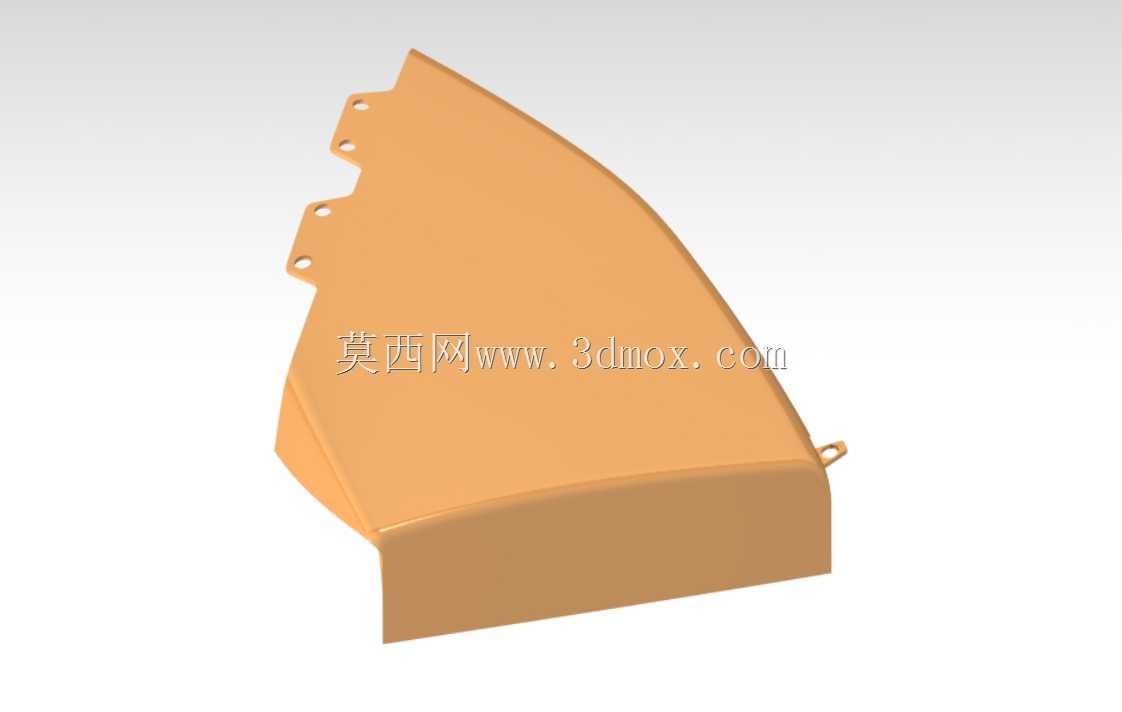

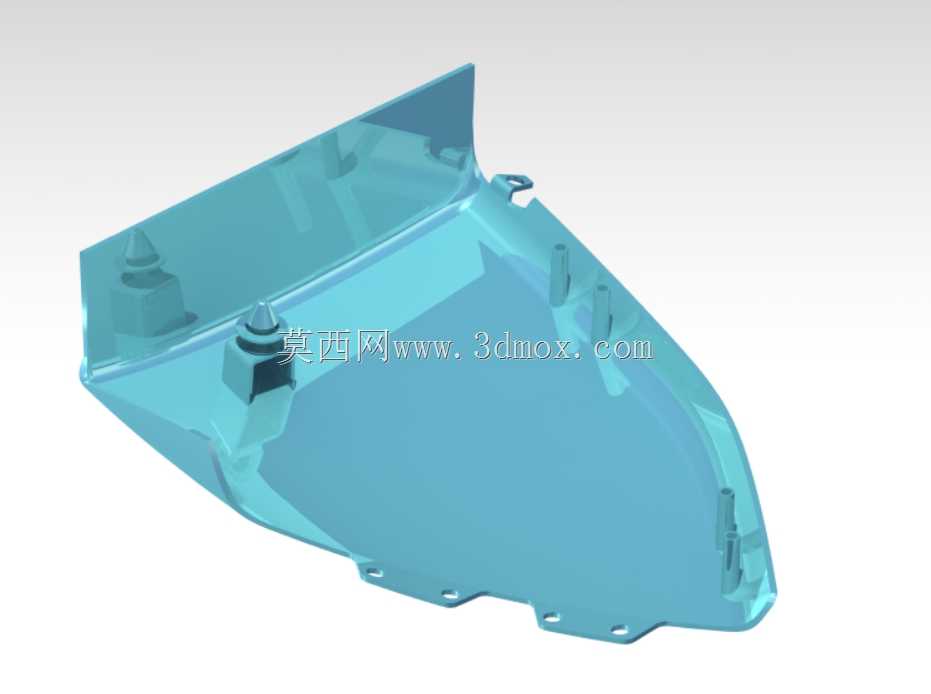

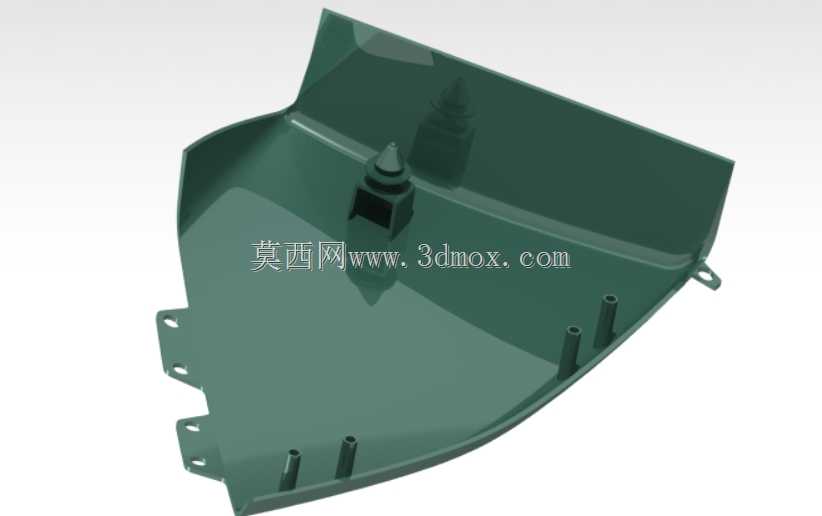

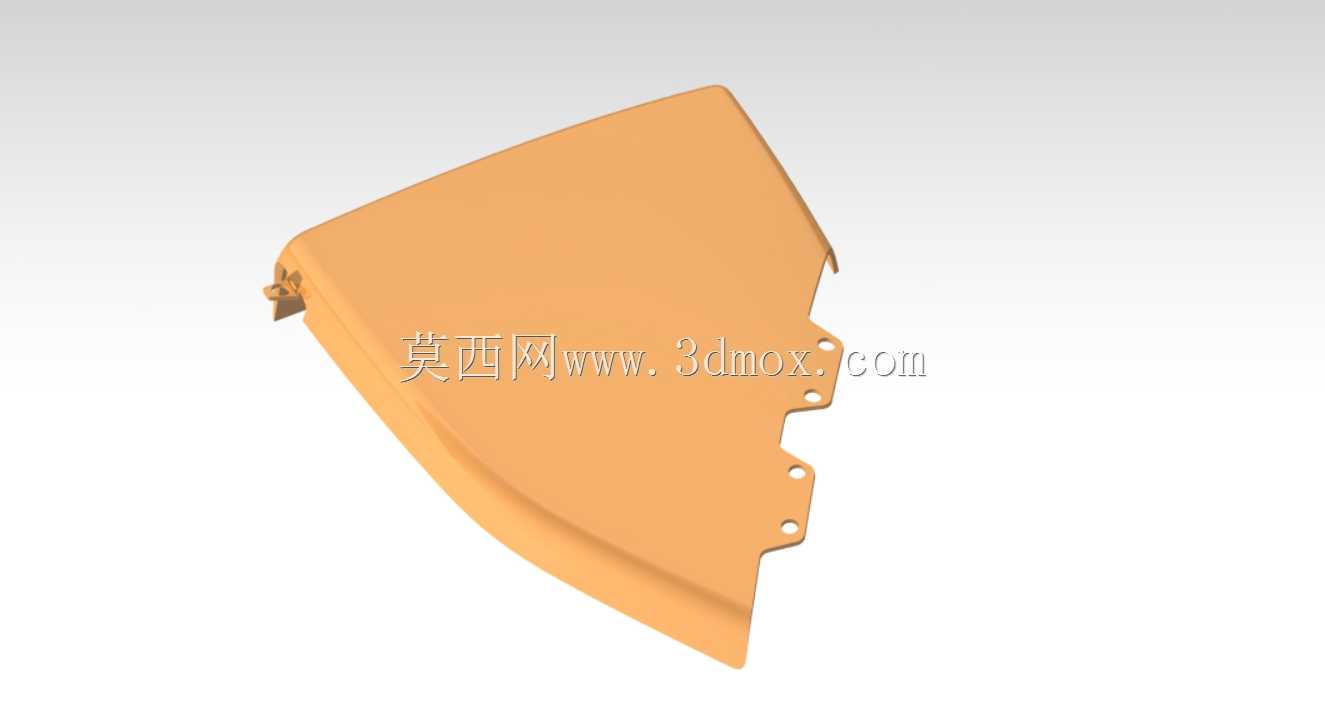

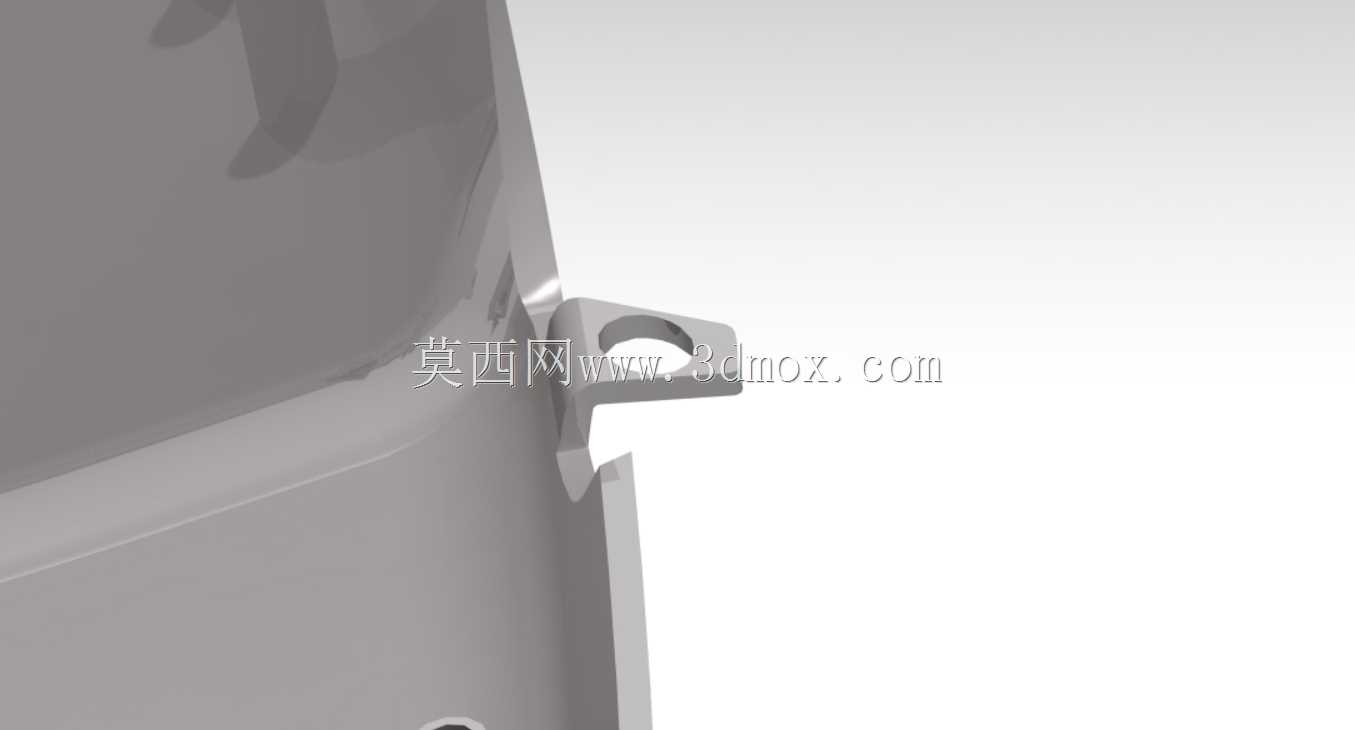

　　该塑料件属于汽车座舱内饰系统的储物类功能部件，主要布置于驾驶侧或副驾侧仪表台下方、门板内侧等驾乘人员便于触达的区域，核心作用是为驾乘人员提供规整的随身物品收纳空间，可放置高速通行卡、折叠纸质地图、票据、小型随身电子设备等轻薄类物品，避免物品在车辆行驶过程中滑动移位，提升座舱空间的规整度与使用便利性。从结构设计逻辑来看，该部件采用一体化注塑成型的深腔式壳体结构，整体轮廓为适配安装点位的不规则曲面，完全贴合车身内饰的安装型面，保证装配后与周边内饰件的缝隙均匀，无突兀凸起或错位问题。壳体外侧预留的多组带孔安装耳位，是与车身钣金或内饰安装基座的连接点位，安装孔位的位置度公差控制在±0.2mm范围内，可直接通过自攻螺丝或塑料卡扣完成快速装配，

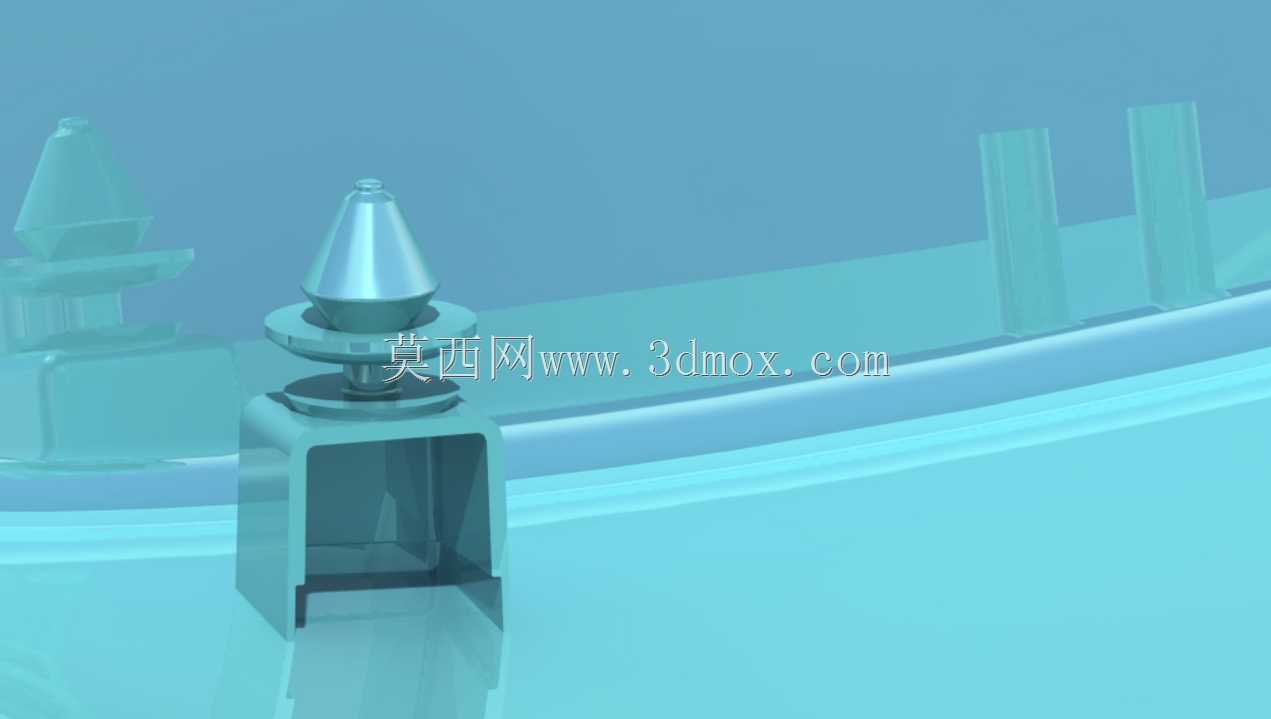

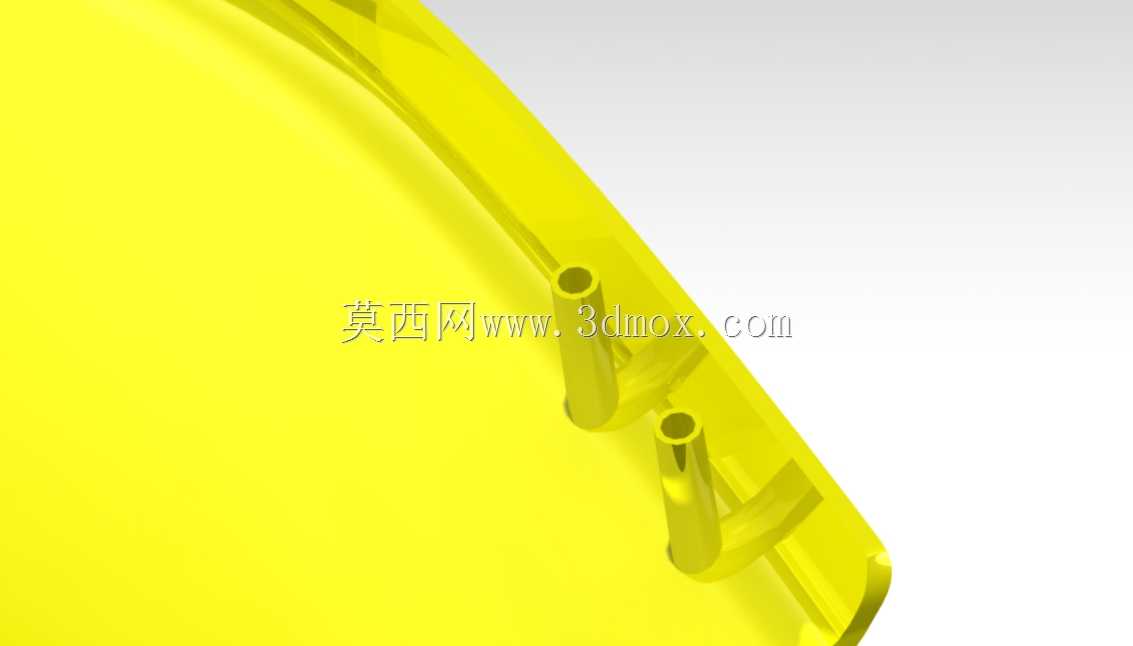

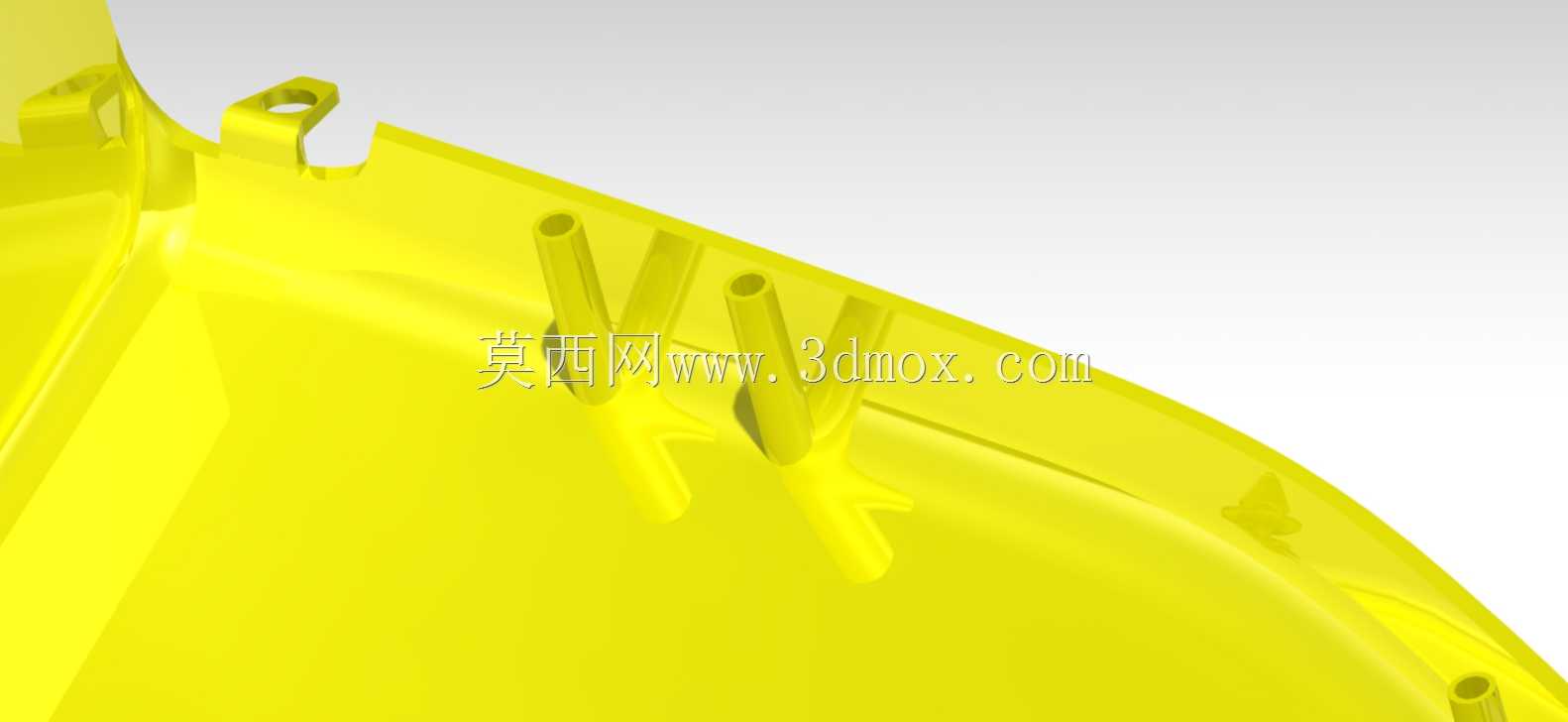

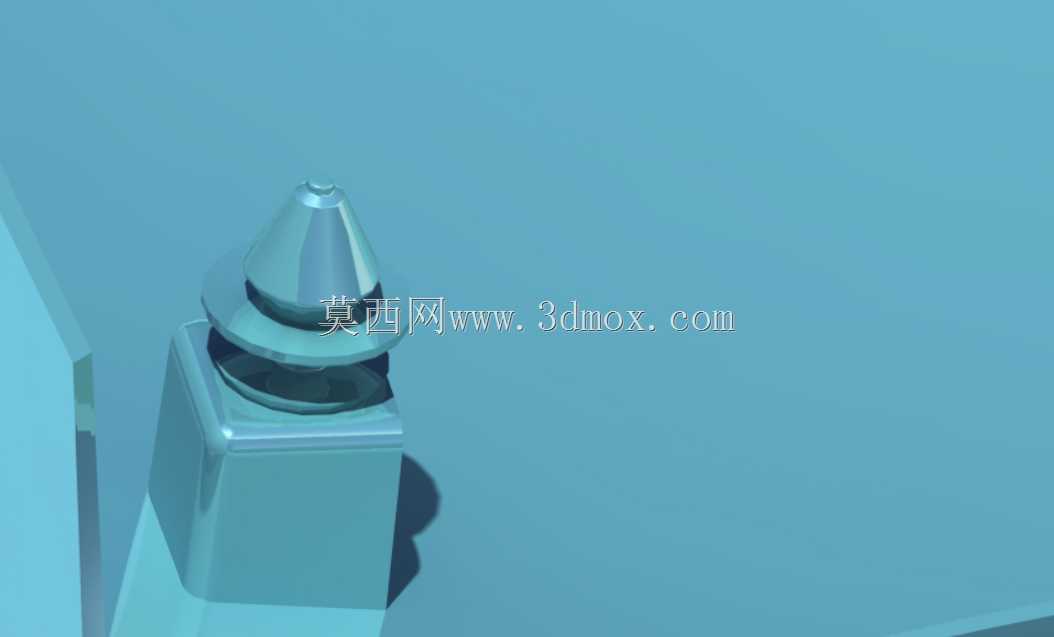

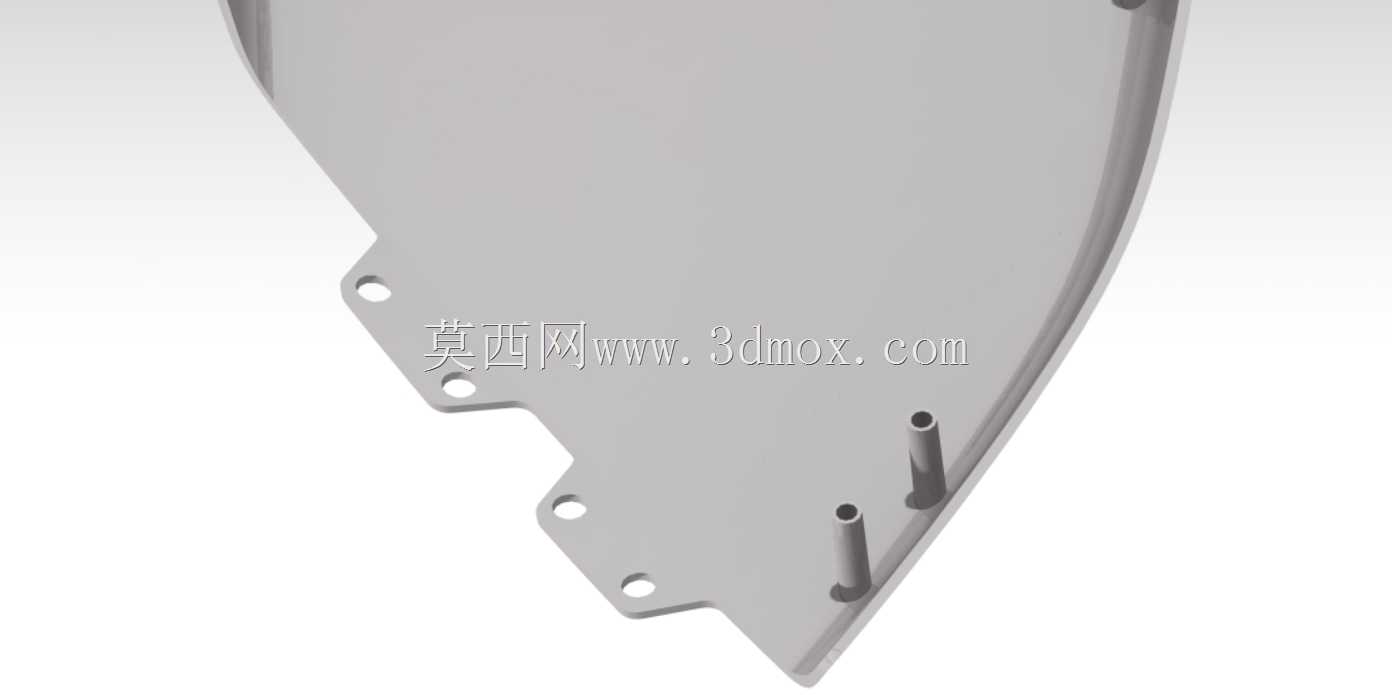

　　无需额外设计转接支架，有效减少装配工序与配套零件数量。壳体内部设置的多组柱状支撑筋，一方面用于提升薄壁壳体的整体刚性，避免长期使用后出现腔体变形、侧壁塌陷的问题，另一方面可作为内部附件的安装定位柱，若后续需要加装缓冲垫、阻尼绒布等附件，可直接通过筋位定位粘接，无需额外做结构调整。腔体内部的凸起定位结构，可对放入的轻薄物品起到侧向限位作用，避免车辆急加减速、转弯时物品从腔体内滑出，同时腔体边缘做了R3以上的圆角过渡，既可以避免注塑过程中出现应力集中导致的开裂问题，也能防止驾乘人员取放物品时被锐边划伤。设计过程中充分考虑了注塑工艺的成型要求，整体拔模角度控制在1.5°-3°之间，壳体壁厚均匀保持在2.5mm，筋位厚度控制在壁厚的60%，

　　避免成型后出现缩痕、翘曲等外观缺陷，同时材料选用车用常用的改性PP塑料，兼顾耐冲击、耐高低温老化与低成本的要求，可满足整车-40℃到85℃的使用环境温度要求，长期使用不会出现脆化、变色问题。该部件的安装边界完全匹配对应车型的内饰安装点位，装配后与周边的仪表台下护板、门板饰板的配合间隙控制在0.5mm以内，面差不超过0.3mm，可完全融入整车内饰的整体造型风格，不会破坏座舱的视觉整体性。在功能拓展性上，该结构预留的安装位也可根据车型配置差异，加装USB充电接口、氛围灯导光条等附件，无需对主体结构做大幅修改，可覆盖不同配置车型的共用需求，降低零部件的开发与开模成本。
