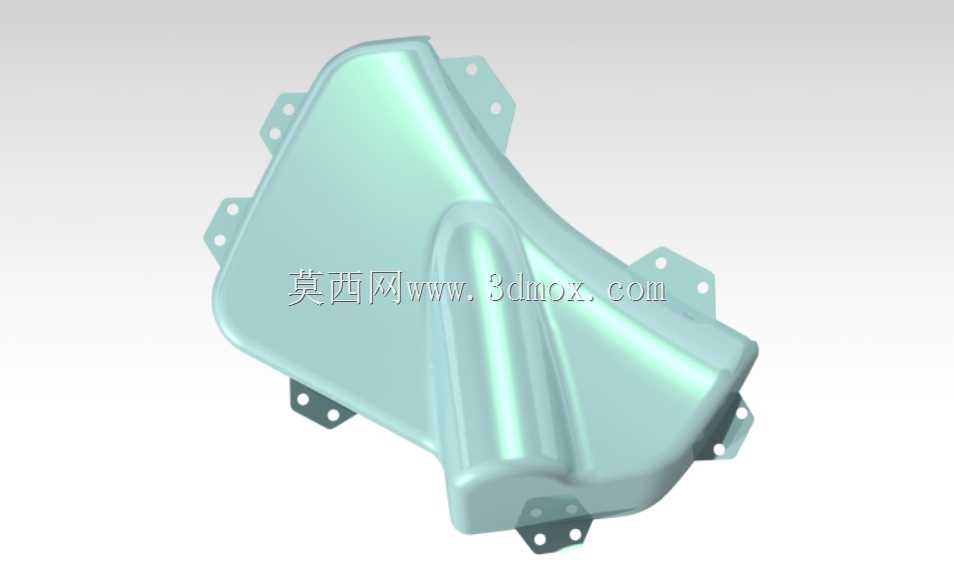

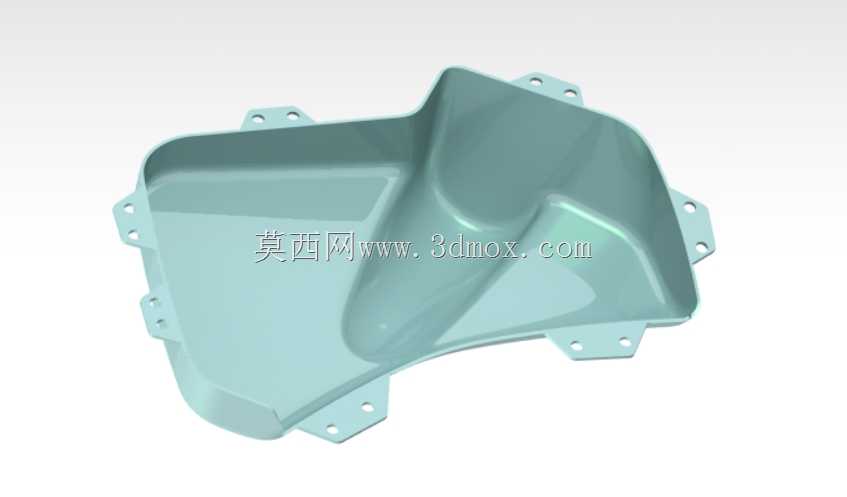

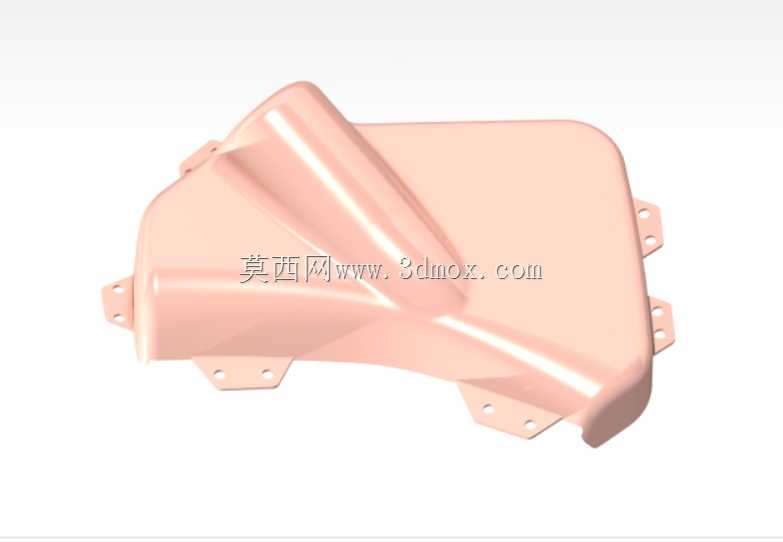

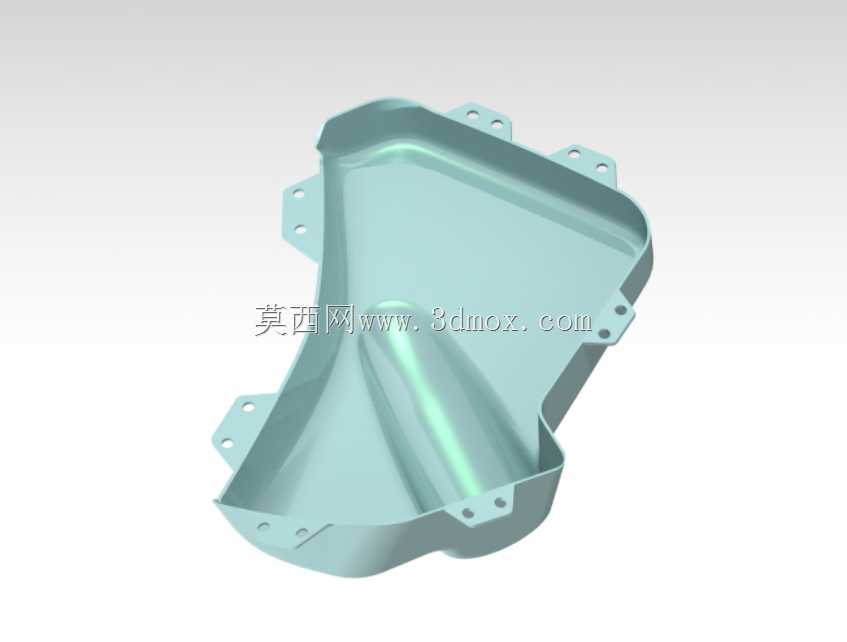

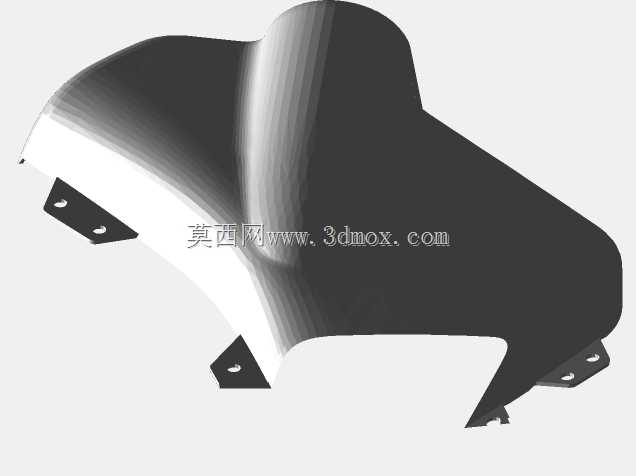

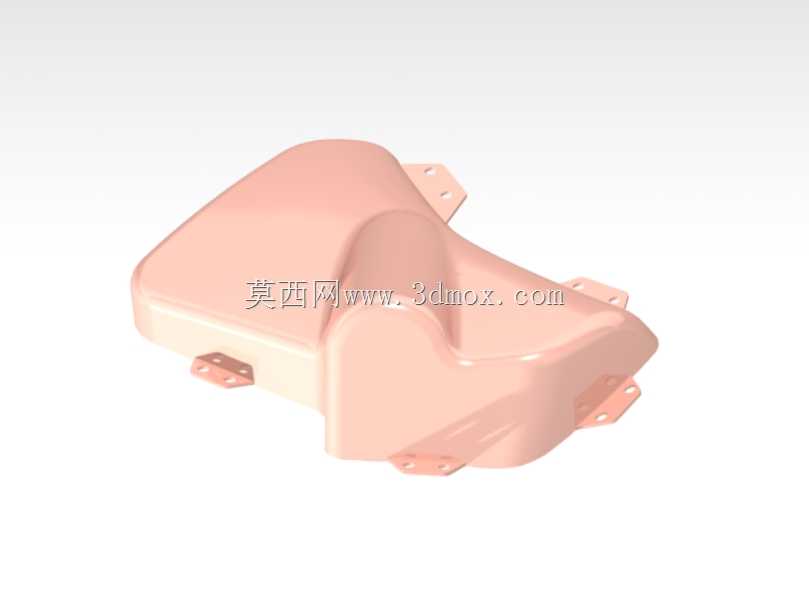

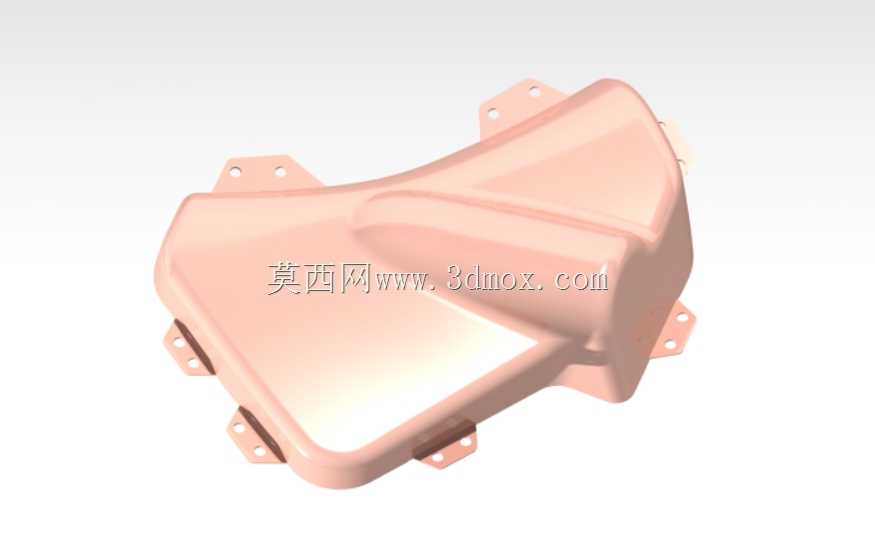

汽车内饰地图口袋底部塑料支撑构件

　　该构件属于汽车座舱内饰系统的配套支撑部件，主要应用于乘用车主驾或副驾侧的地图储物袋区域，作为储物口袋的底部承载结构，承担日常放置物品的承重、限位以及与周边内饰件的装配衔接作用。实际装车场景中，该部件位于仪表台下部或车门内饰板的储物区域内侧，上方对接柔性或硬质的储物袋围边结构，背面贴合车身钣金或内饰安装基板，周边需要和仪表台下护板、侧饰板、线束护罩等相邻部件预留足够的装配间隙，避免车辆行驶过程中出现干涉异响。从功能特性来看，该构件采用一体化注塑成型的薄壁结构，整体轮廓完全贴合对应车型内饰的曲面走向，边缘延伸出多组带安装孔的固定耳位，孔位位置与车身钣金上的预装螺柱、卡扣座完全对应，安装时可通过卡扣或螺栓快速实现定位固定，

　　无需额外设计调整工装。设计过程中优先遵循汽车塑料饰件的通用设计准则，壁厚控制在均匀的2.5mm区间，所有转角位置均做了不小于R3的圆角过渡，避免注塑过程中出现缩痕、应力集中问题，同时在承载面内侧设置了多道隐性加强筋，在不增加整体壁厚的前提下提升构件的抗弯折能力，满足放置瓶装水、手册、随身小物件等日常载荷下的形变控制要求。安装边界层面，该构件的外轮廓曲面与周边内饰件的分缝间隙控制在0.5mm以内，固定耳位的安装孔设计有0.8mm的位置补偿量，可抵消钣金焊接、内饰件注塑产生的累计公差，保证装配后外观面的齐平度。构件表面做了哑光皮纹处理的预留设计，可匹配整车内饰的纹理风格，不会出现反光突兀的问题，同时边缘位置做了翻边结构处理，

　　既可以提升整体结构刚度，也能避免装配后锐边外露划伤乘员或储物物品。在结构匹配上，该构件的上沿轮廓完全对接储物口袋的围边安装槽，围边压合后可完全遮挡安装固定点，保证储物区域内部的外观完整性，底部预留的微小排水导流槽，可应对不慎洒入的液体导流，避免积液长期残留产生异味或腐蚀周边部件。
