汽车内饰操控区域开关挡板结构设计

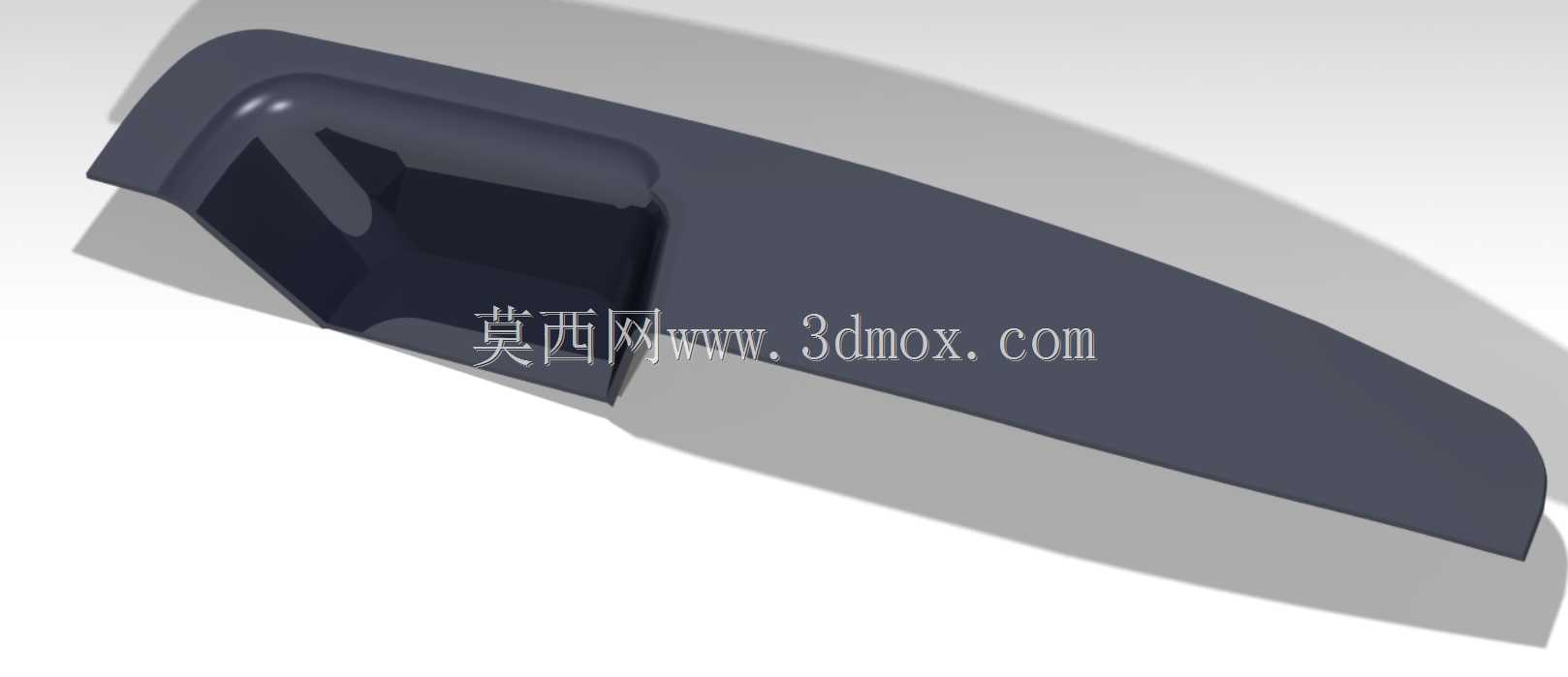

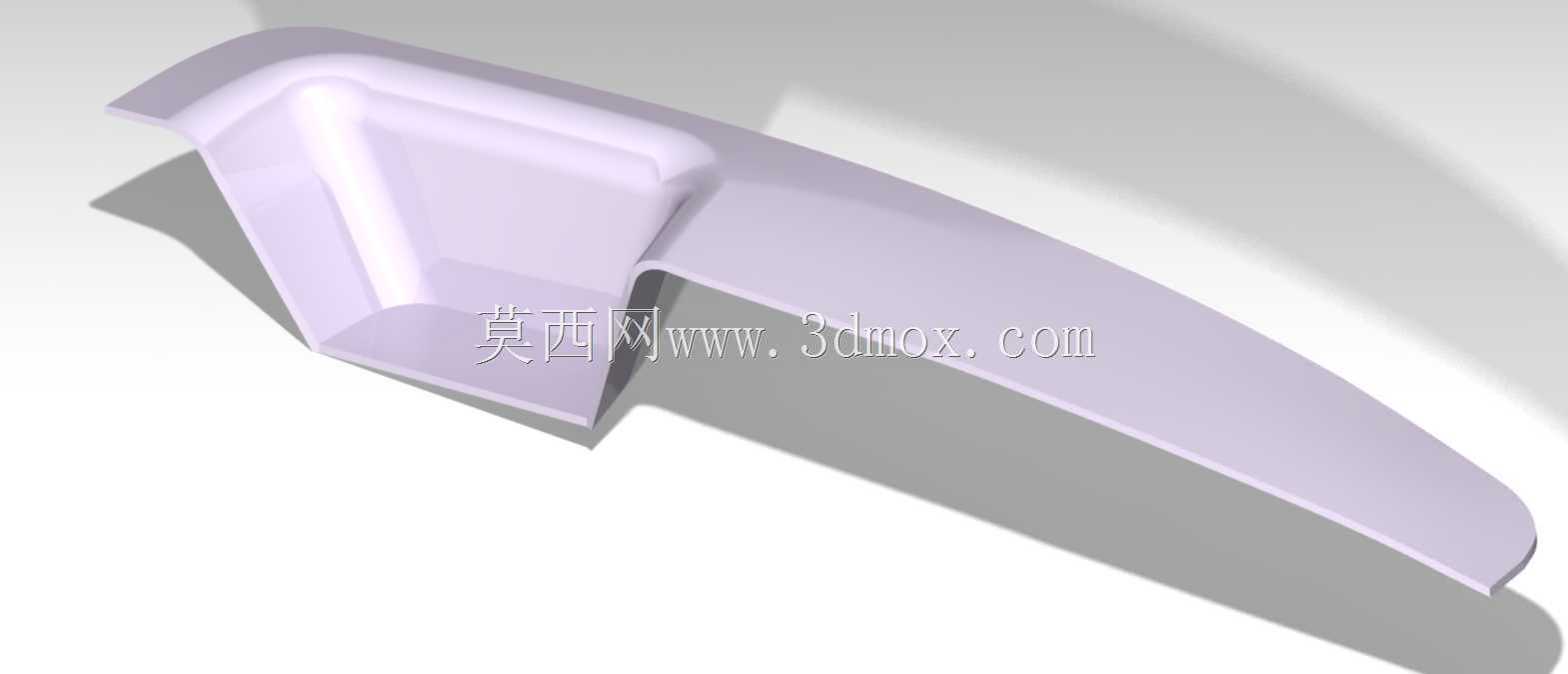

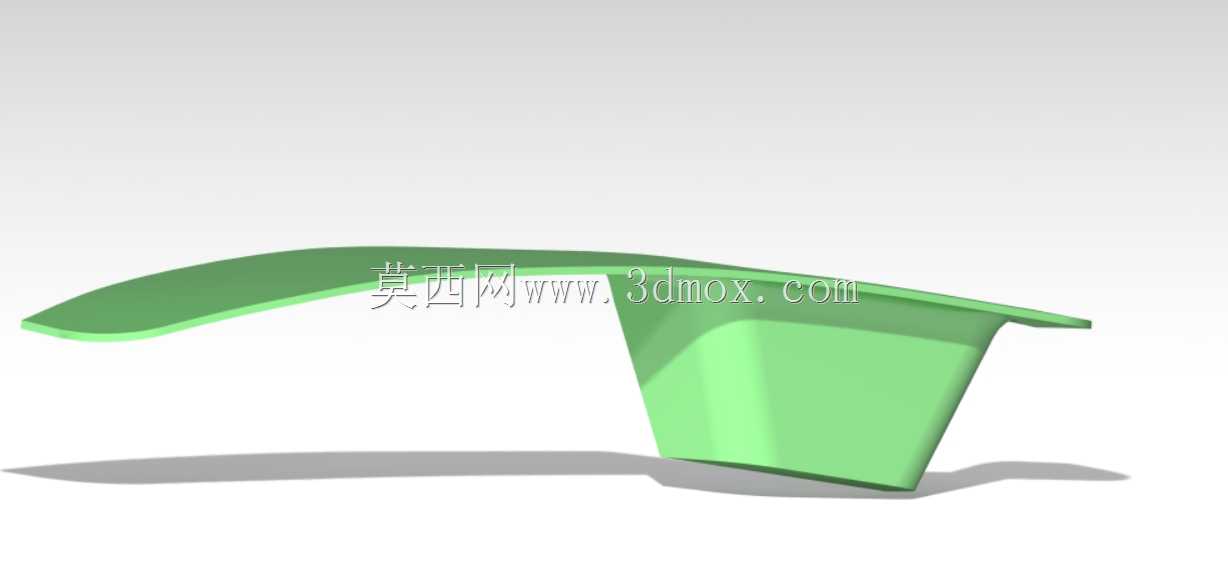

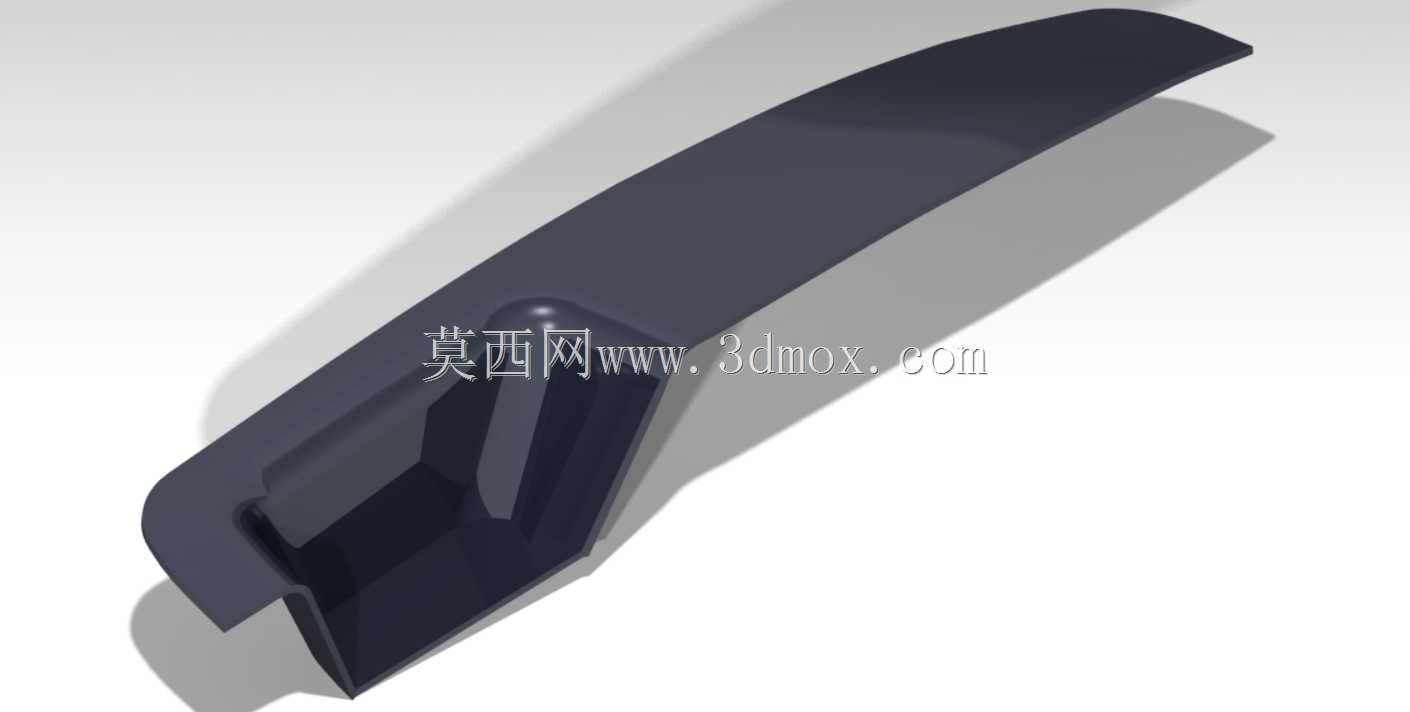

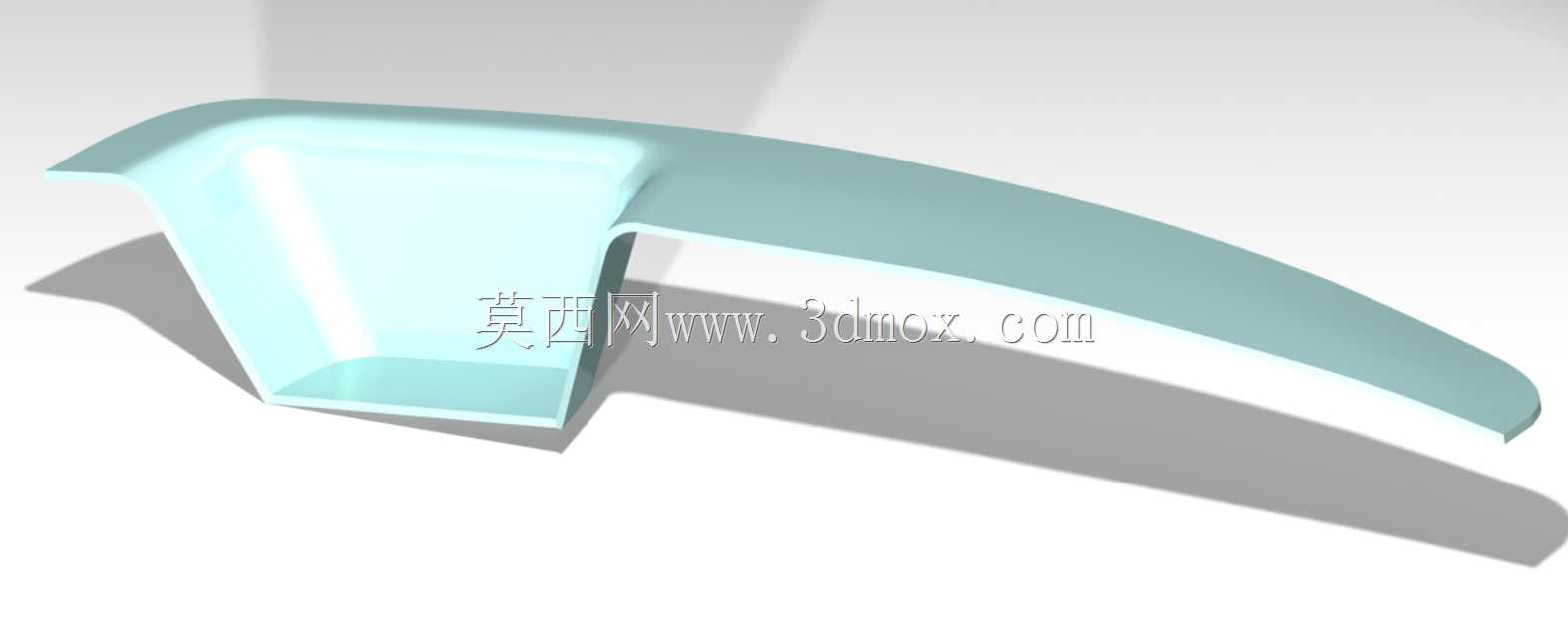

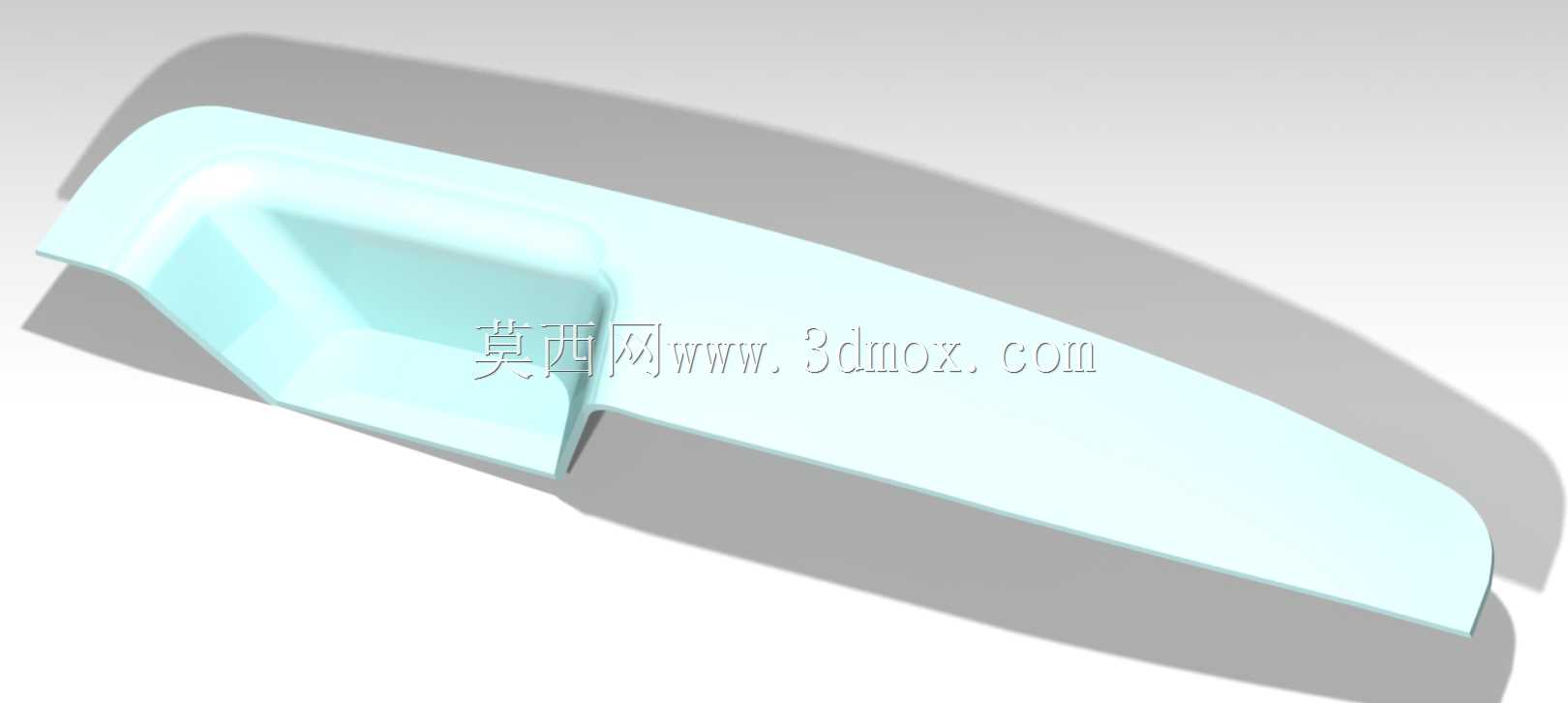

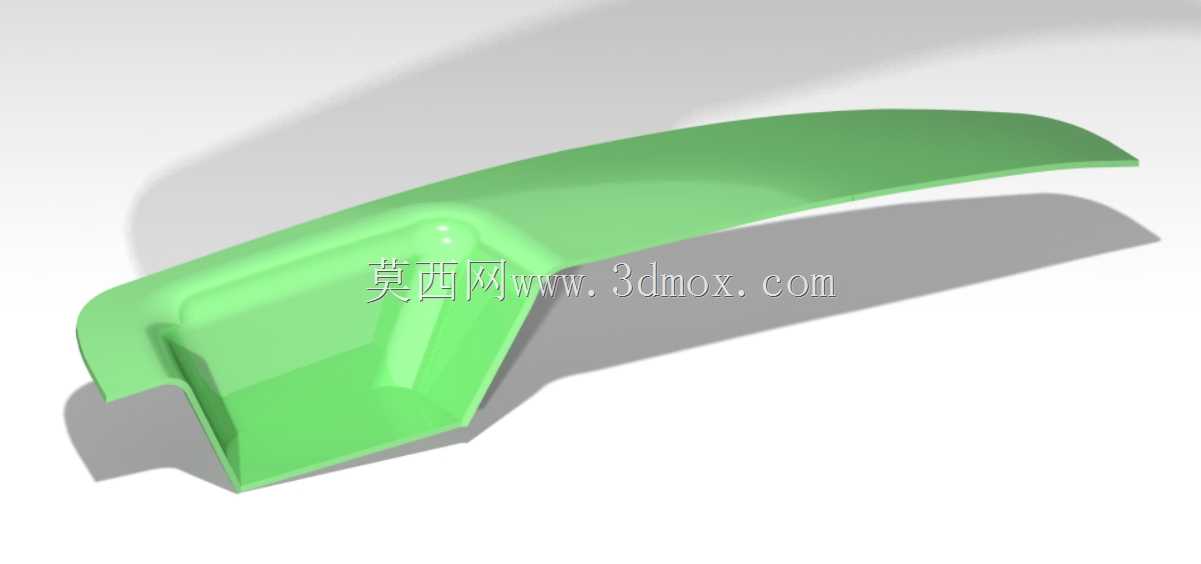

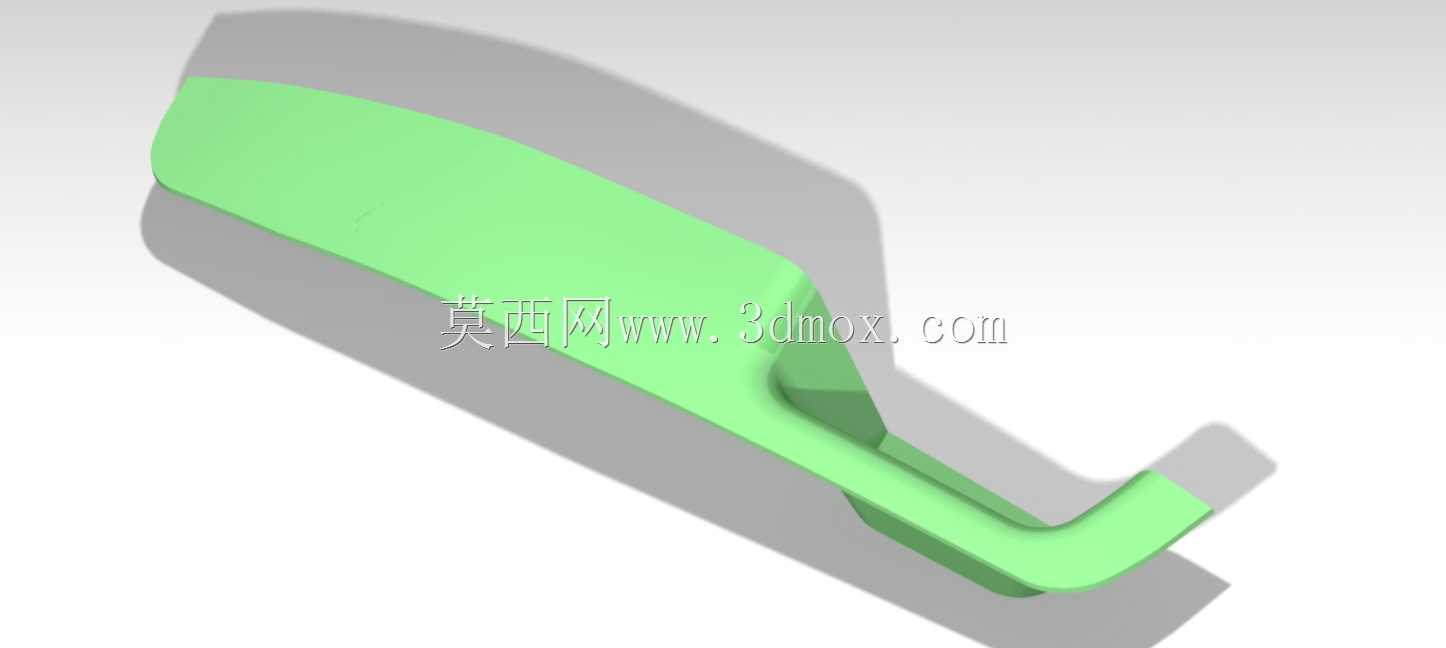

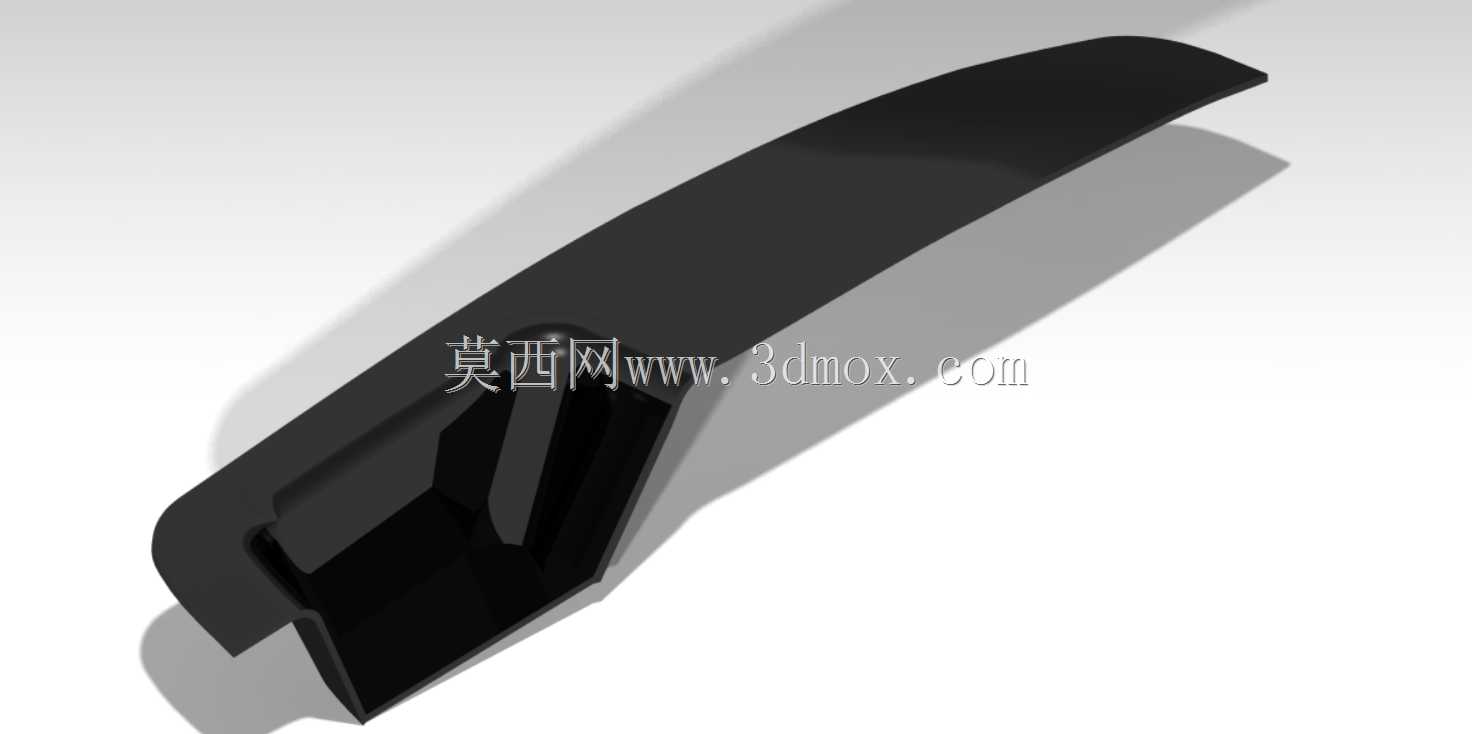

　　该开关挡板属于汽车座舱内饰操控区域的覆盖类结构件，主要应用于乘用车主驾侧仪表台下方、方向盘周边的功能开关组安装位，作用是覆盖开关组背部的线束、安装支架等非外观结构，同时为驾乘人员提供规整的操作界面边界，避免裸露的结构缝隙积灰、卡滞异物，也能在日常使用中减少手部触碰开关时被金属锐边划伤的风险。从结构设计逻辑来看，该部件采用一体注塑成型的曲面造型，整体轮廓完全贴合仪表台的内饰型面走势，外表面做了顺滑的大弧度过渡，与周边的仪表台软质包覆件、功能按键面板的分型面间隙控制在0.3mm以内，避免出现装配后段差过大、缝隙不均的问题。部件的内侧设置了多组定位卡扣安装位，卡扣的位置分布沿着部件的周圈受力点排布，对应仪表台内部的安装支架孔位，

　　安装时无需额外打螺丝，直接通过卡扣压入即可完成固定，装配效率适配整车总装线的节拍要求，同时后期维修拆卸开关组时，只需用专用撬板沿分型面撬开即可取下挡板，不会损伤周边的内饰件。在功能特性上，该挡板的曲面弧度充分考虑了主驾人员操作开关时的手部活动空间，靠近驾驶员一侧的边缘做了内收的倒角处理，不会在手部拨动开关时形成硌手的硬棱，同时挡板的材质选用耐候性ABS塑料，表面做了哑光纹理处理，既可以避免驾驶时阳光直射形成反光干扰驾驶视线，也能在长期使用中减少指纹、划痕的残留，耐受车内-40℃到85℃的温度交变环境，不会出现老化变形、脆裂的问题。从安装边界来看，该部件的整体安装深度控制在45mm以内，背部预留了足够的线束走形空间，

　　不会与内部的转向柱护板、仪表台横梁等结构发生干涉，挡板的边缘设置了一圈0.8mm的压合筋，装配后压合在周边内饰件的背面，能够有效阻挡行车过程中产生的异响传递到座舱内，同时也能避免灰尘从缝隙进入仪表台内部。设计过程中充分参考了汽车内饰塑料件的通用设计规范，所有的转角位置都做了不小于R1.5的圆角处理，避免注塑成型时出现应力集中导致的部件开裂，同时壁厚控制在2.2mm到2.5mm之间，均匀的壁厚能够减少注塑过程中的缩痕、翘曲问题，提升成品率，部件背部还设置了多条交错的加强筋，在不增加整体壁厚的前提下提升了部件的结构强度，避免长期使用后出现按压变形的问题。
