汽车内饰用塑料底座支撑结构设计

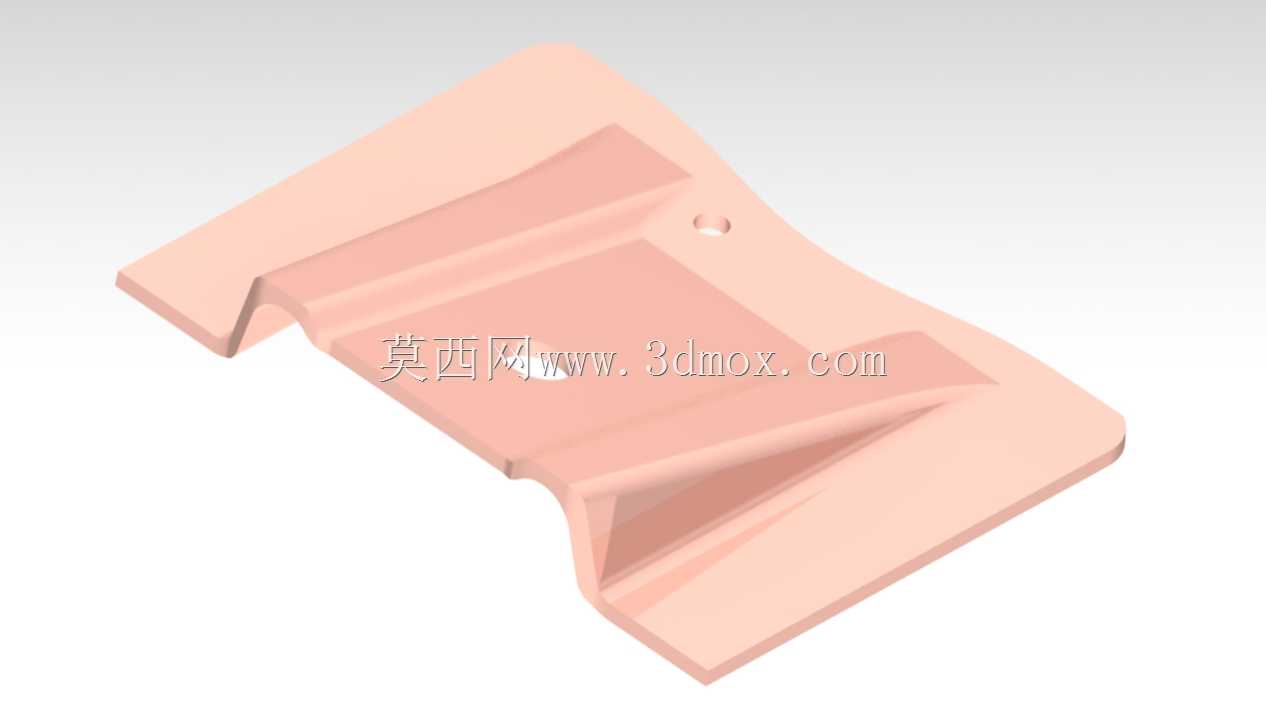

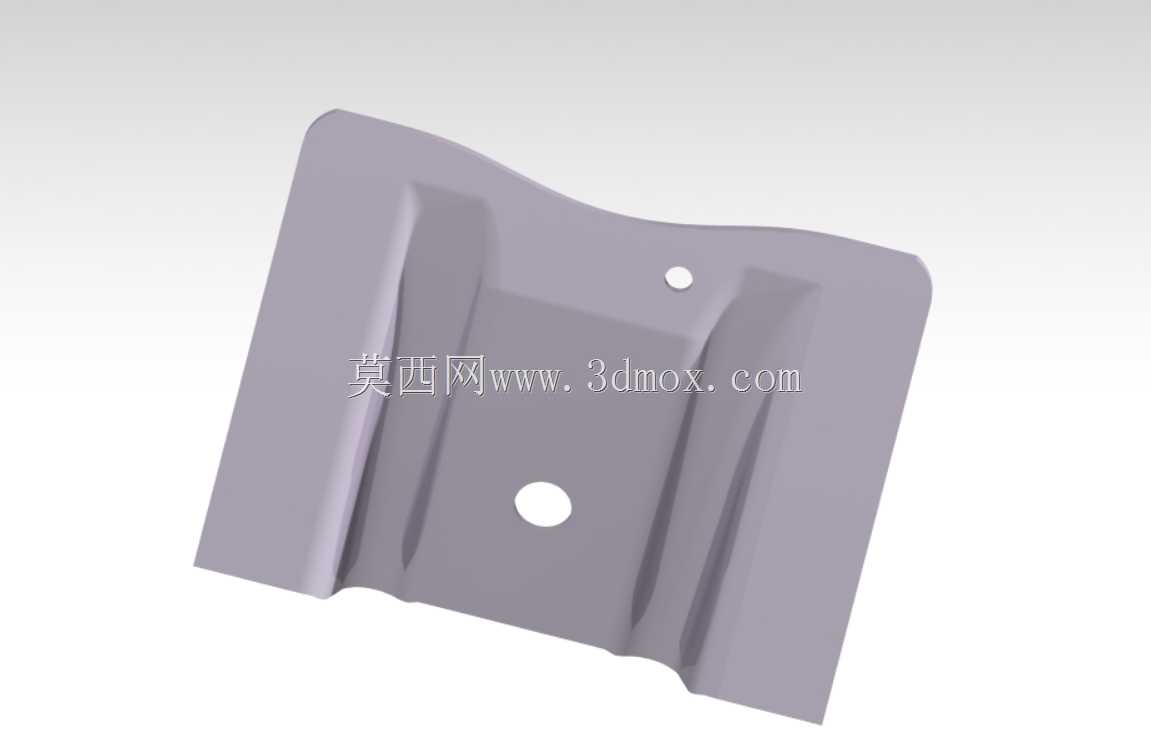

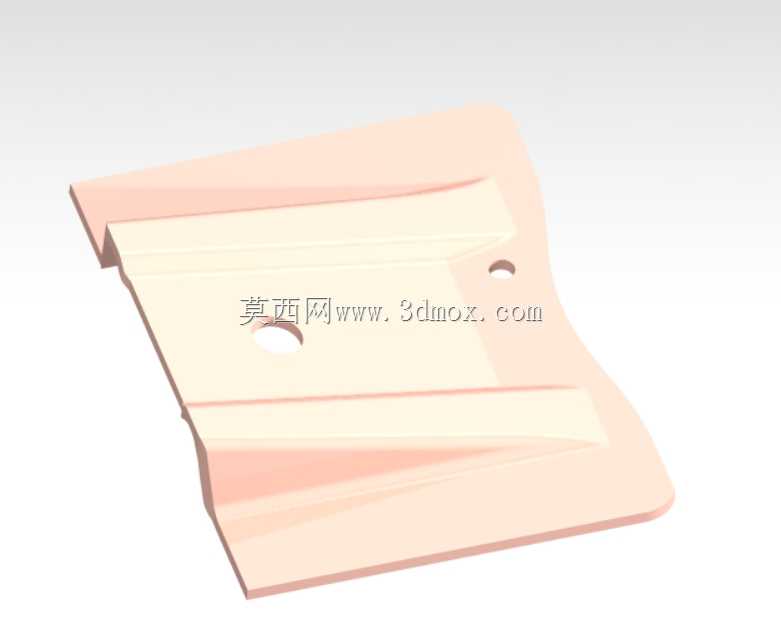

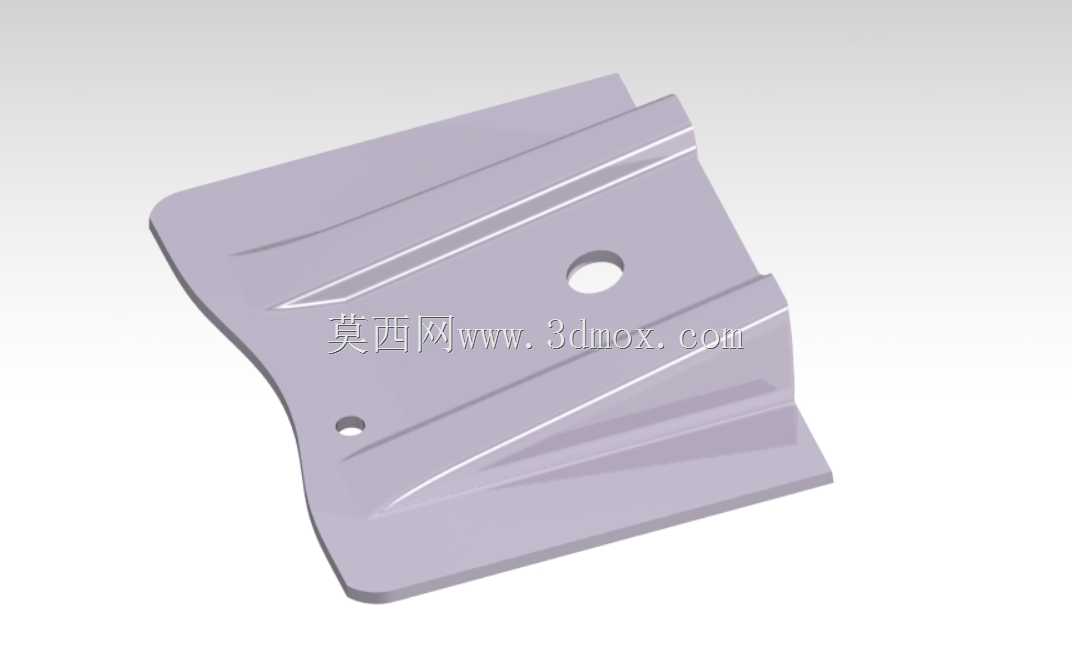

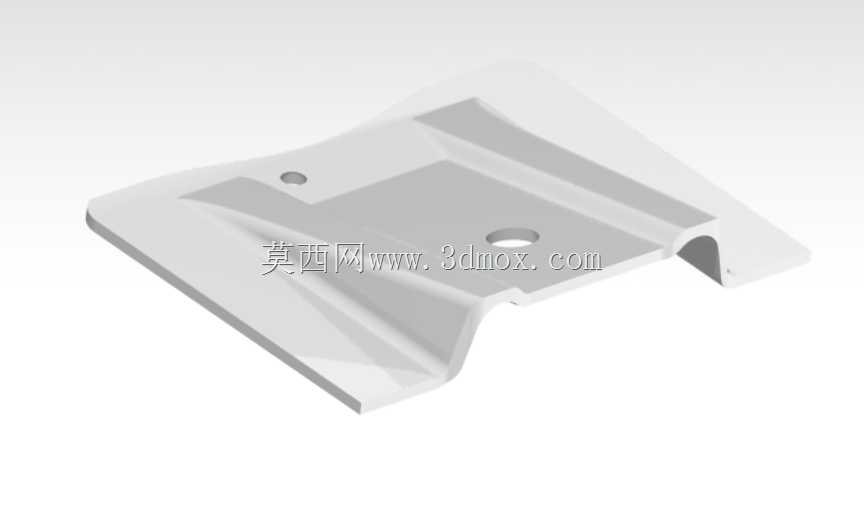

　　这款塑料底座支架主要应用于乘用汽车座舱内部的传感器安装固定场景，作为车载传感模块与车身内饰基板之间的连接承载结构，需要同时满足安装定位精度、长期振动工况下的结构强度，以及内饰件的外观装配公差要求。从实际装车场景来看，该支架安装位置位于仪表台下方靠近A柱的内饰夹层区域，周边空间紧凑，既要避让仪表台内部的线束走向、空调风道轮廓，还要保证传感器的探测角度不被周边零件遮挡，因此整体外形采用随形的曲面轮廓设计，没有多余的外凸结构，能够完美贴合内饰板背面的安装型面，不会出现装配干涉问题。在功能特性层面，支架主体设置有两处定位安装孔位，其中一处为圆孔用于主定位，限制支架在安装平面内的两个平移自由度，另一处为长圆孔用于辅助定位，

　　可吸收车身钣金与内饰件之间的装配公差，避免安装时出现强制装配导致的内应力残留；支架表面的加强筋结构沿着受力方向布置，从安装孔位一直延伸到支架与传感器的贴合承载面，能够在不增加整体壁厚的前提下，将结构抗弯强度提升40%以上，避免车辆行驶过程中持续振动导致支架变形、传感器位置偏移，保证传感信号采集的稳定性。设计过程中充分考虑了汽车塑料饰件的成型工艺要求，整体壁厚保持均匀，过渡位置均采用圆角处理，避免注塑成型时出现缩痕、翘曲等缺陷，加强筋的厚度控制在主体壁厚的60%，防止筋位背面出现外观缩印，满足内饰件的外观质量要求。安装边界方面，支架的整体轮廓适配内饰板背面的预留安装空间，边缘与周边线束、风道的最小安全间隙保持在5mm以上，

　　避免车辆行驶过程中零件晃动产生摩擦异响；传感器安装面的平面度控制在0.2mm以内，保证传感器安装后与支架完全贴合，不会出现局部悬空导致的振动异响；安装孔位的位置度公差控制在0.15mm，能够匹配车身端的预装螺柱位置，实现快速对位装配，提升总装环节的装配效率。结构上的弯折造型一方面是为了适配安装面的高度差，让支架两端分别固定在不同高度的内饰安装点上，另一方面弯折形成的腔体结构可以提升支架整体的抗扭刚度，在承受侧向载荷时不会出现明显形变，保证长期使用过程中结构的可靠性。
