传感器安装固定钣金外壳结构设计

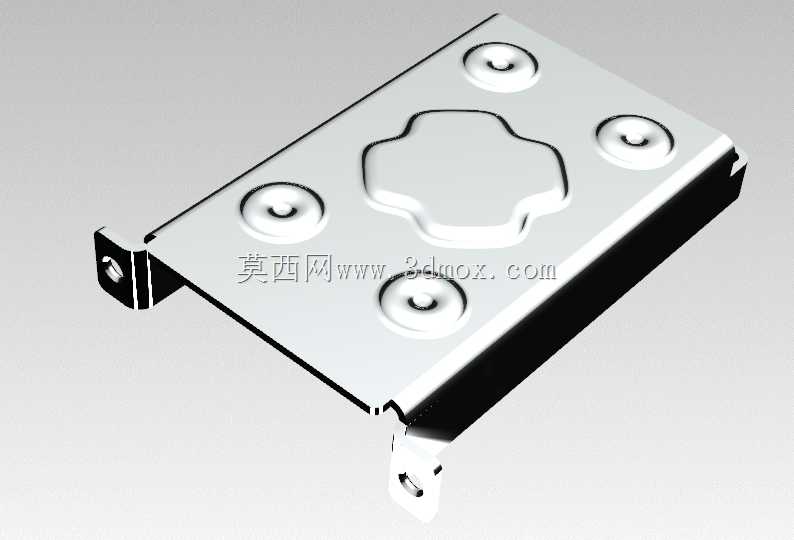

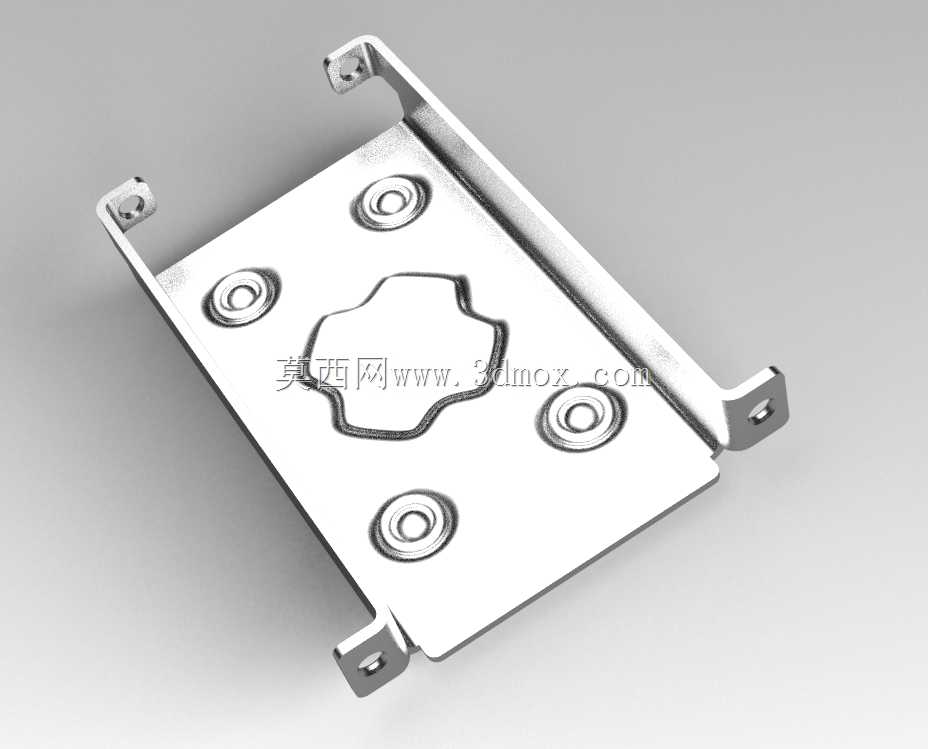

　　这款钣金外壳主要面向工业传感检测场景的硬件安装需求，作为传感器的承载防护结构，可适配工业自动化产线、设备状态监测点位、环境参数采集终端等多种安装工况，既能够为内部传感核心元件提供物理防护，隔绝生产现场的粉尘、轻微磕碰与外力拉扯，也可通过自身的安装结构实现传感器在设备机架、墙面、工装面板上的快速定位固定，避免传感元件因安装松动出现检测数据偏移、信号传输中断的问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，减少了拼接焊缝带来的结构形变与装配误差，主体底板预留的多组沉头安装孔，可兼容不同规格的传感器核心模组固定需求，孔位公差按照IT12级冲压精度控制，既能保证螺丝装配时的顺畅度，也能限制内部元件的横向窜动间隙。

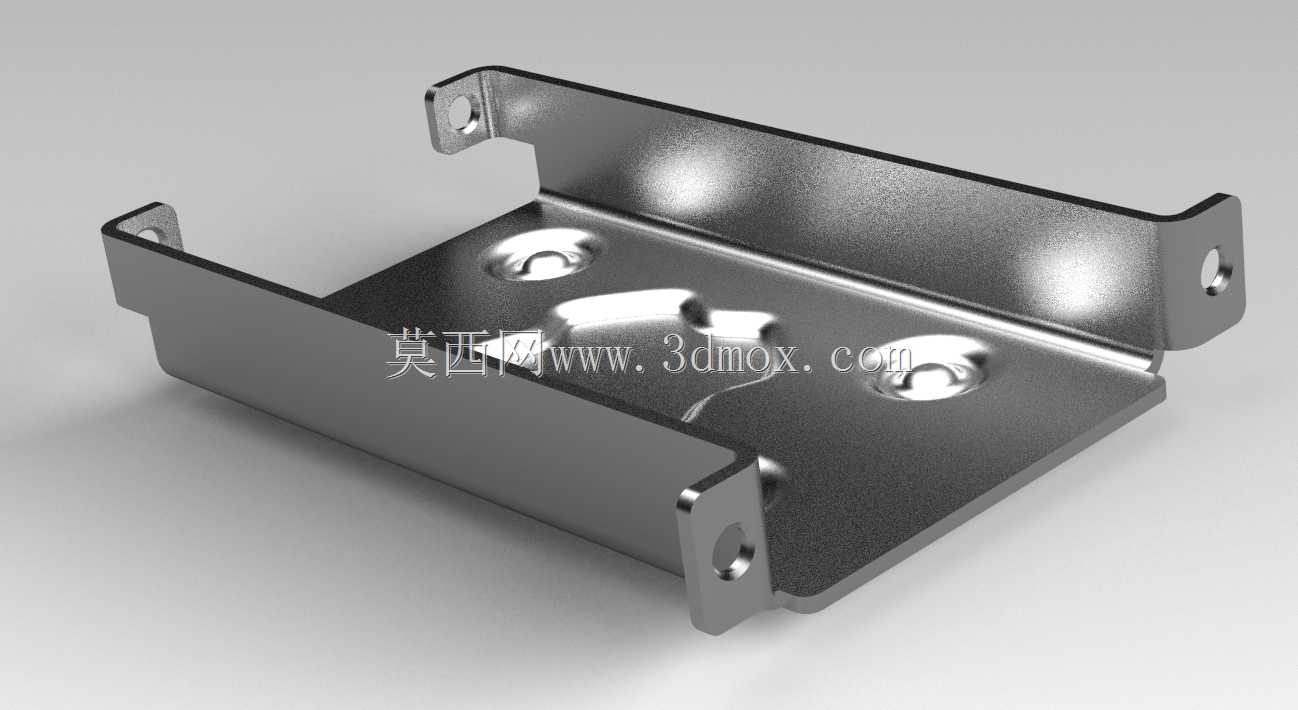

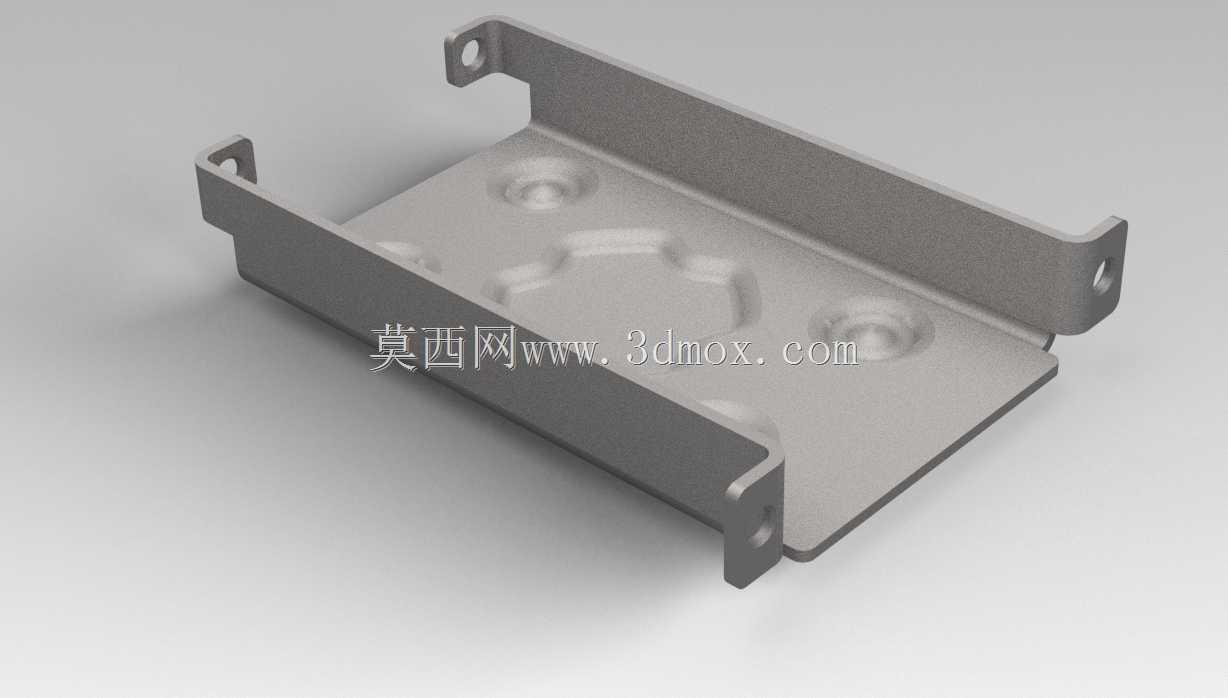

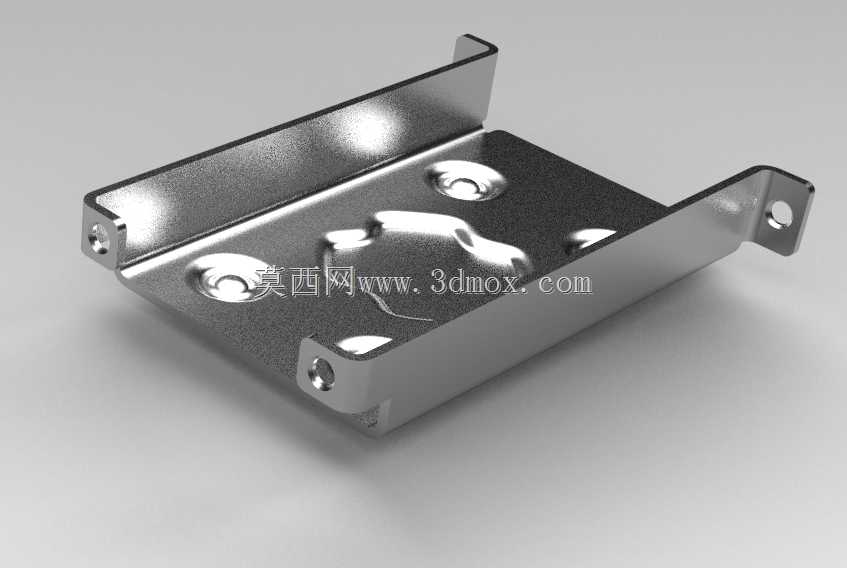

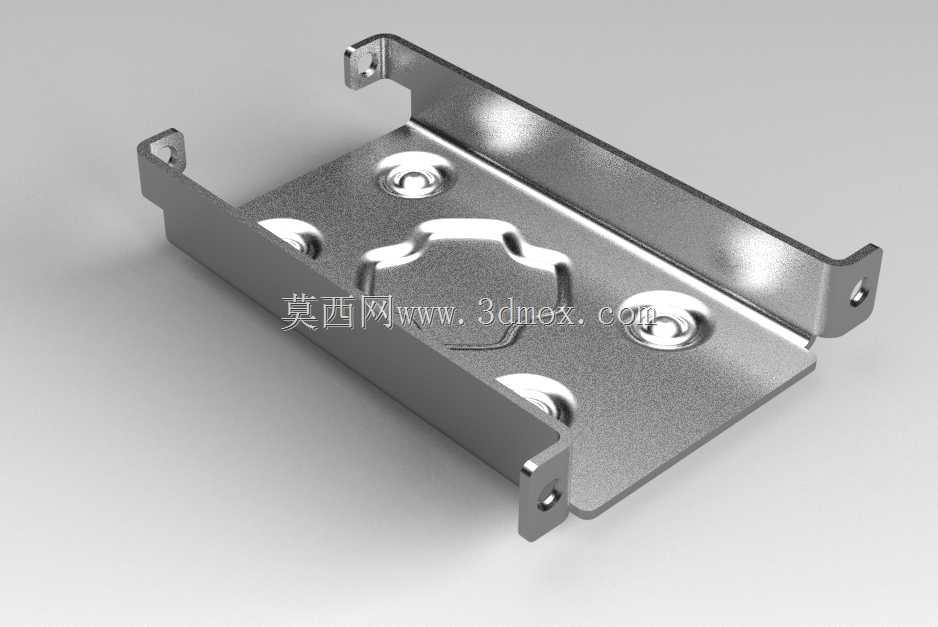

　　两侧向上折弯的翻边高度经过适配设计，刚好覆盖内部传感元件的侧边高度，既不会遮挡元件的检测端面影响信号采集，也能在侧面形成防护屏障，抵挡来自侧向的意外撞击。两端延伸出的带孔安装耳采用外翻边设计，安装孔位与主体底板保持平行，安装时可直接通过螺栓将整个外壳固定在预设的安装基准面上，无需额外加装转接支架，有效压缩了整体安装占用空间。在安装边界的考量上，整体结构的外轮廓尺寸经过紧凑化设计，底板的长宽尺寸控制在可容纳常规方形传感模组的最小范围，折弯翻边的圆角半径按照钣金冲压最小弯曲半径设置，避免折弯处出现应力开裂，同时安装耳的伸出长度预留了足够的扳手操作空间，现场装配时无需使用特殊工装，普通十字螺丝刀或套筒即可完成锁紧作业。

　　外壳底部预留的异形避让槽，对应传感元件的接线端与校准点位，装配完成后无需拆卸外壳即可完成接线操作与灵敏度校准，大幅降低了现场运维的拆装工作量。整体钣金的板材厚度选用常规冷轧钢板规格，兼顾结构强度与轻量化需求，表面可根据使用场景做镀锌或喷塑处理，适配不同腐蚀等级的工业现场环境，在长期振动的设备点位使用时，折弯结构的刚性可保证外壳不会出现共振形变，维持内部传感器的位置精度稳定。
