木质结构弹簧复位式大回形夹结构设计

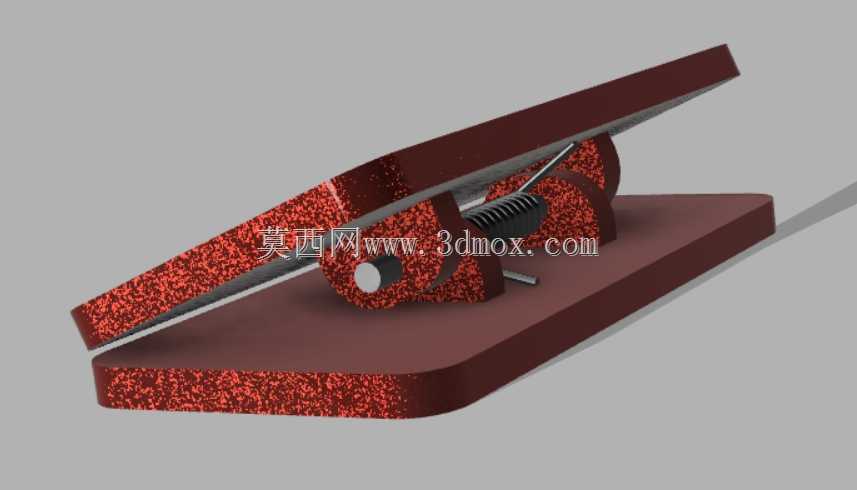

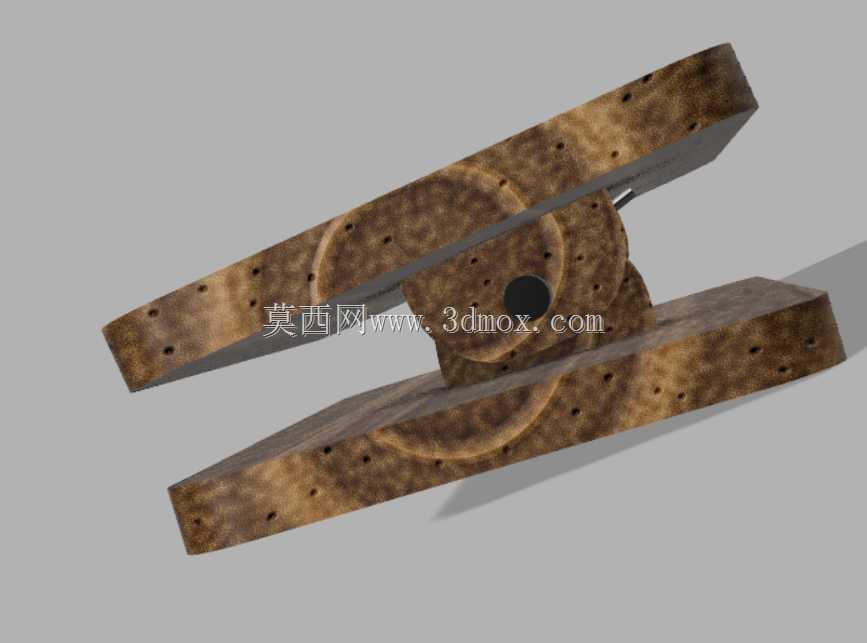

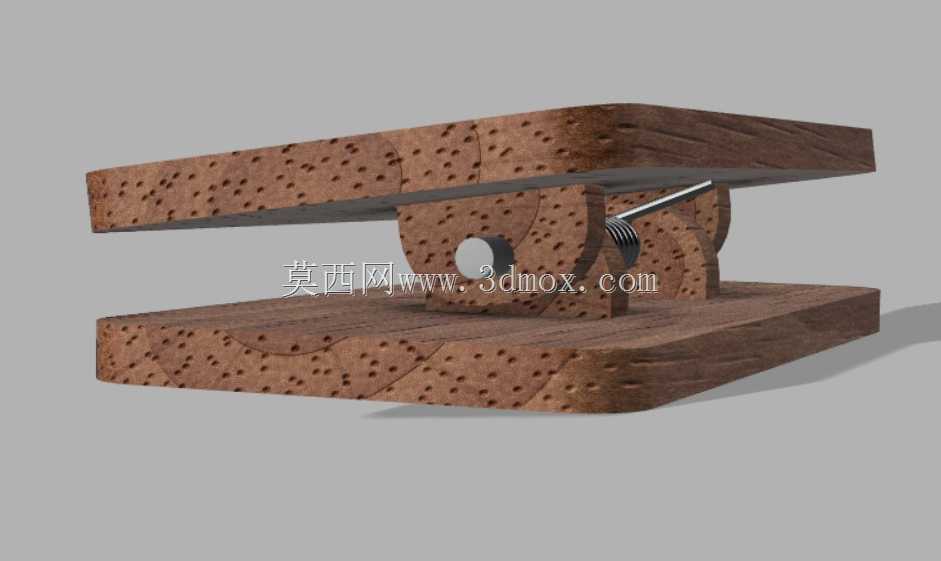

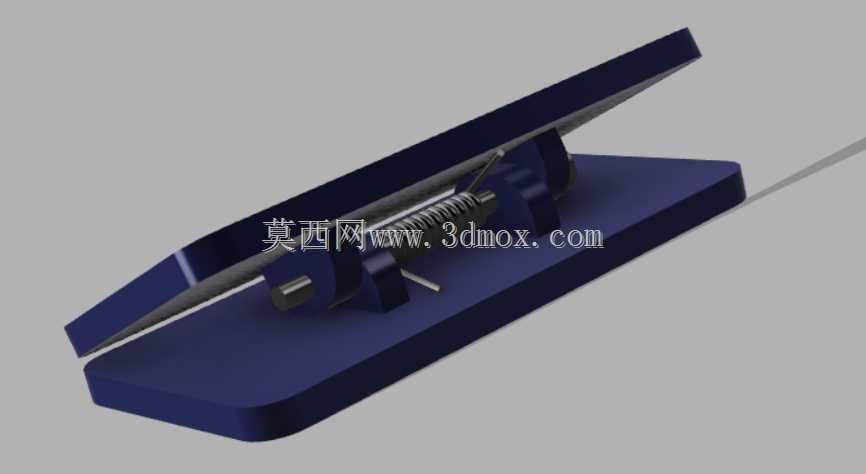

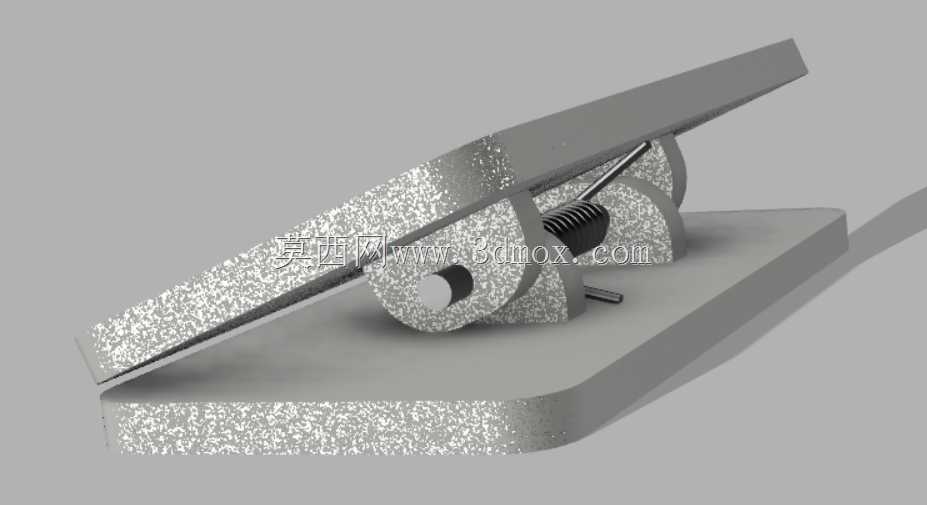

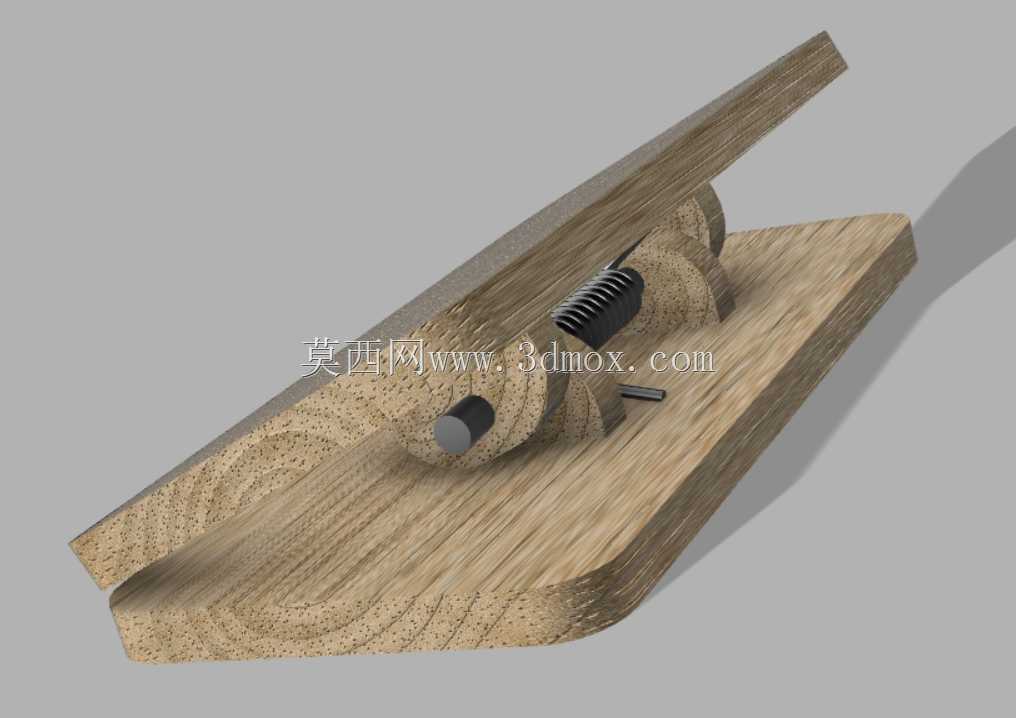

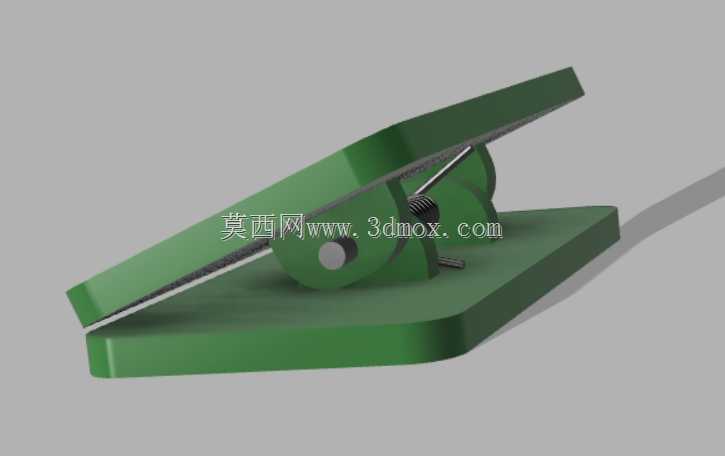

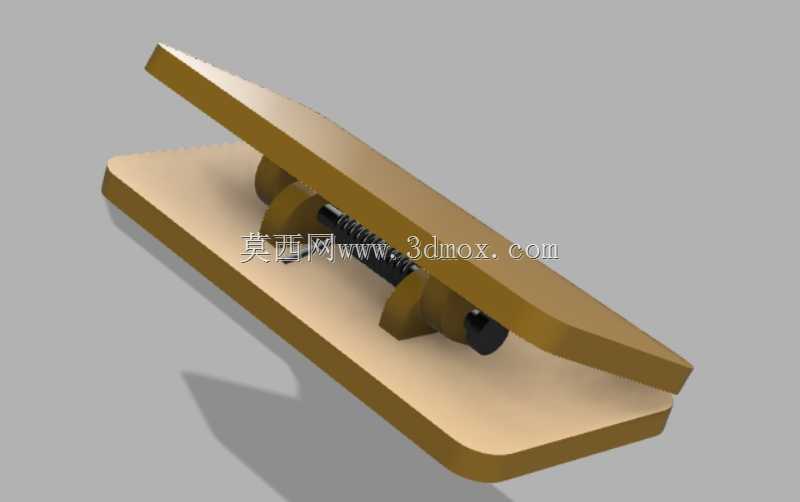

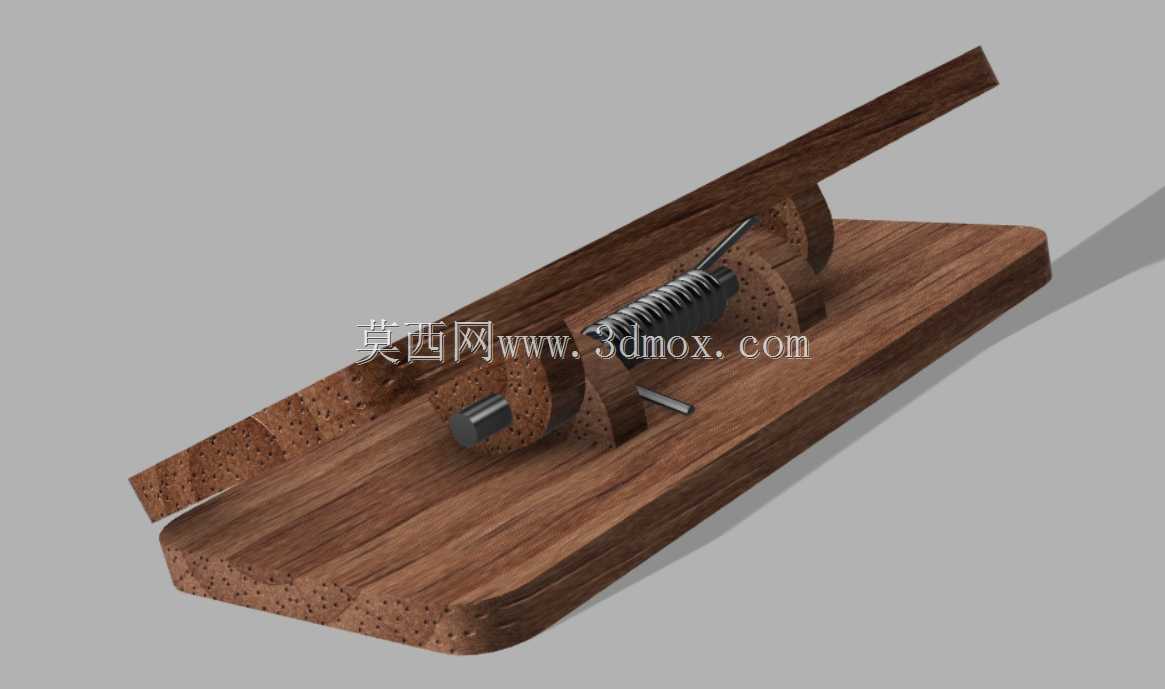

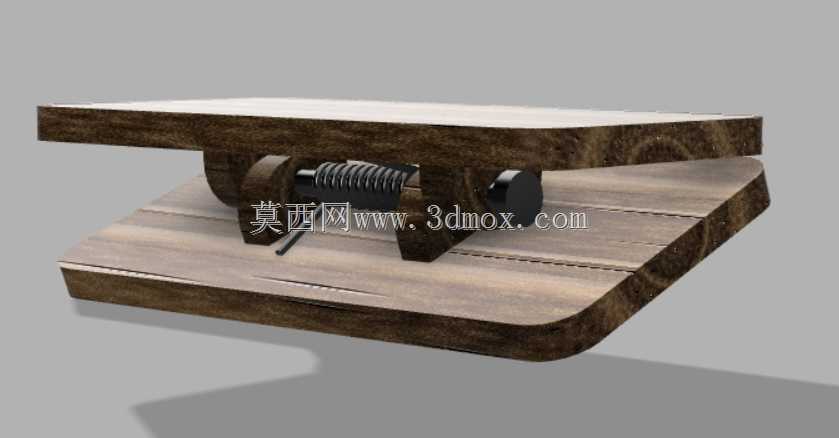

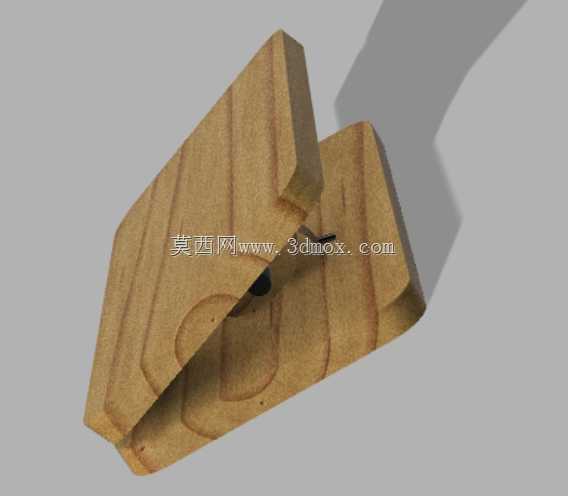

　　这款夹装结构采用木质主体搭配金属弹性复位组件的组合方案，在日常办公、手工制作、轻量物料临时固定场景中有着广泛的适配空间，区别于常规全金属回形夹的冷硬质感，木质主体的接触面摩擦力更强，夹持纸质、薄木片、织物等软质物料时不会留下压痕，也不会刮伤被夹持物件的表面涂层。从结构设计逻辑来看，整体采用上下两片木质夹臂作为主体承载结构，夹臂的接触端做了圆弧过渡处理，开合过程中不会出现边角卡滞的问题，中部的铰接位置采用金属销轴作为转动副，销轴与木质夹臂的安装孔采用小过盈配合，避免长期开合使用后出现孔位磨损导致的夹臂晃动问题。铰接位置旁侧布置的圆柱螺旋压缩弹簧是整个结构的核心施力部件，弹簧的两端分别抵靠在上下夹臂的内侧沉槽内，沉槽的深度经过匹配计算，

　　既能够保证弹簧在夹臂完全闭合时不会被压并失效，也能在夹臂张开到最大开合角度时不会出现弹簧脱出沉槽的问题，弹簧的刚度选取适配日常夹持的常用力度，单手握持按压夹臂尾端即可轻松张开夹口，松开后弹簧提供的复位力能够稳定夹持厚度在15mm以内的片状物料。夹臂的外形采用流线型的斜面收窄设计，从铰接位置到夹持端的厚度逐步递减，既能够减轻整体结构的重量，也能让夹持端的咬合力分布更均匀，尾端的按压位置做了加宽的平面处理，按压时的接触面积更大，长时间操作也不会出现硌手的问题。从安装与适配边界来看，整个夹体没有额外的外接安装结构，属于手持便携类的夹装工具，整体闭合状态下的长度控制在120mm左右，最大开合角度下的夹口张开量为20mm，

　　能够适配绝大多数日常场景下的临时固定需求，木质主体的表面做了打磨光滑处理，没有毛刺与尖锐棱角，使用过程中的安全性更高。在结构建模过程中，需要重点关注铰接孔的同轴度要求，上下夹臂的铰接孔中心偏差需要控制在0.1mm以内，否则会出现开合卡滞、弹簧受力偏斜的问题，弹簧沉槽的中心需要与铰接中心保持合理的偏心距，这个偏心距的大小直接决定了夹持力的输出大小，偏心距过大会导致按压尾端需要的力度过大，操作手感偏硬，偏心距过小则会导致夹持力不足，无法稳定夹持稍厚的物料。此外，夹臂的木质材料可以根据使用场景替换为硬质塑料或者铝合金材料，替换时只需要调整铰接孔与弹簧沉槽的尺寸公差，即可适配不同材料的加工特性，不需要改动整体的结构布局，具备较好的结构通用性。
