钣金一体成型金属收纳储物盒结构设计

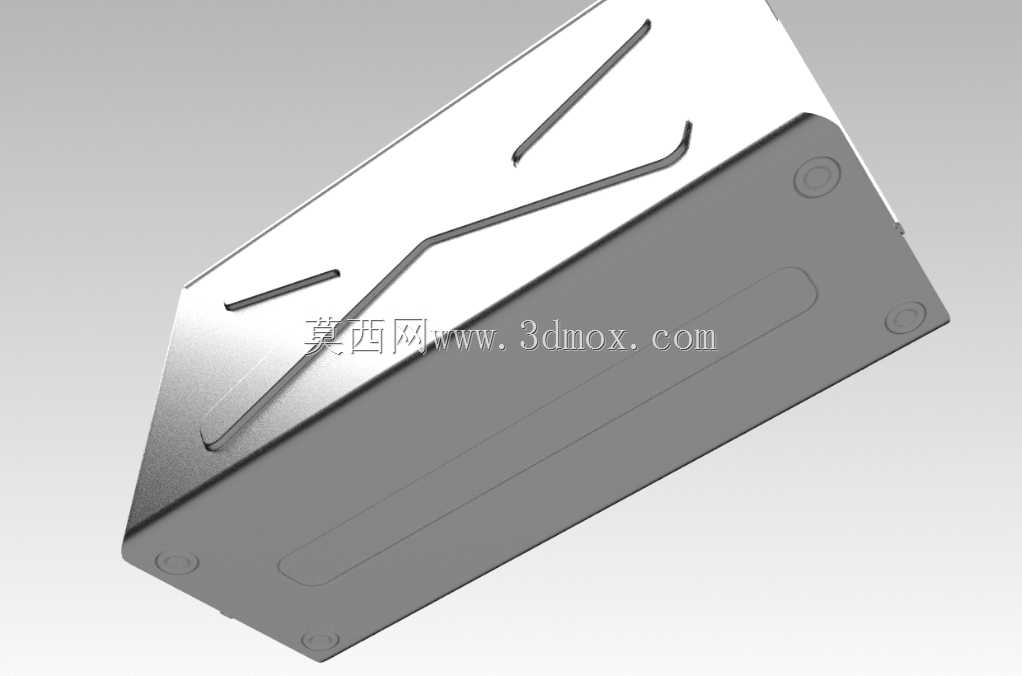

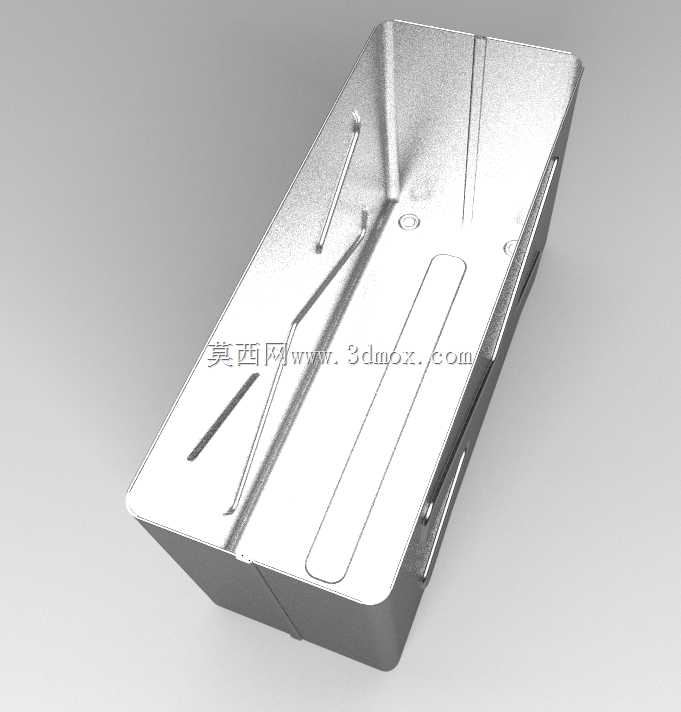

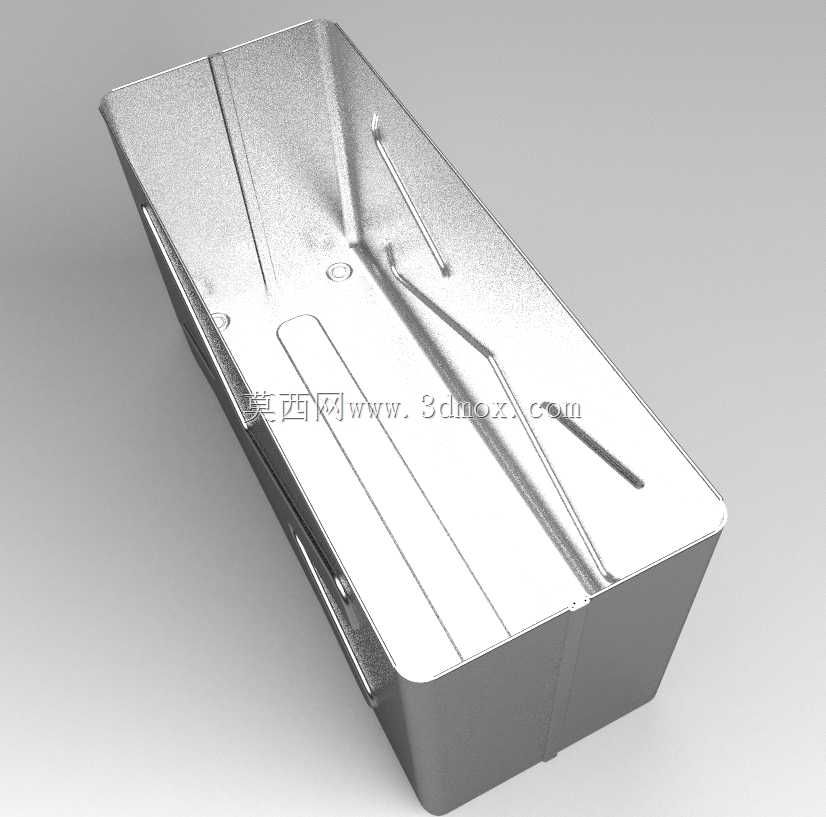

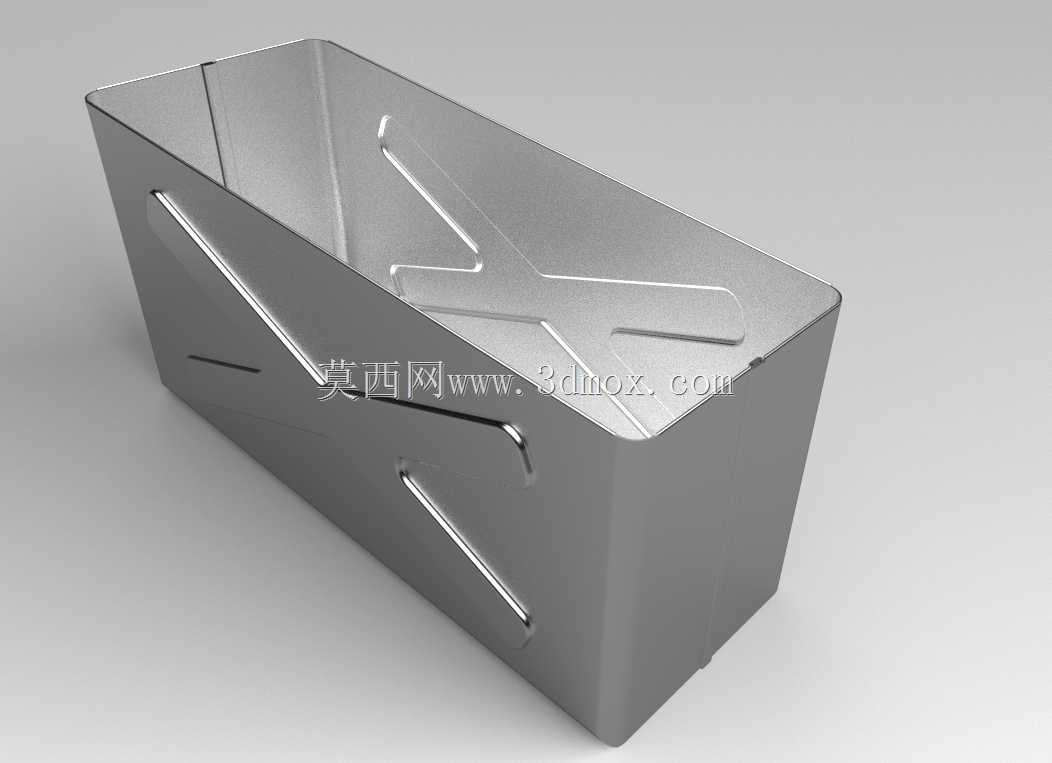

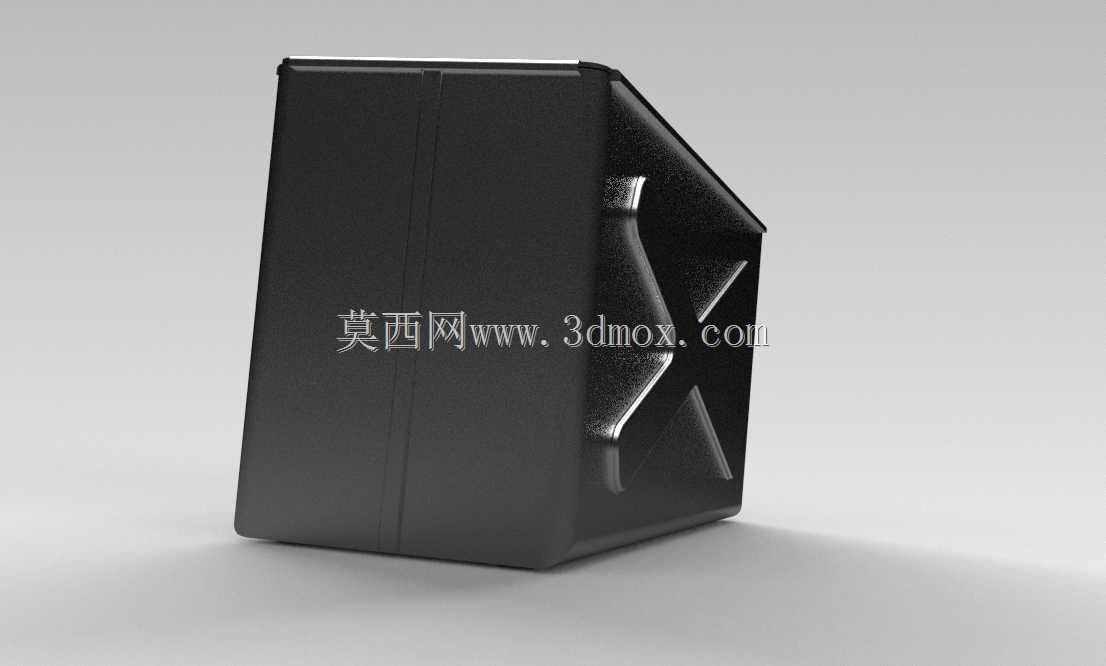

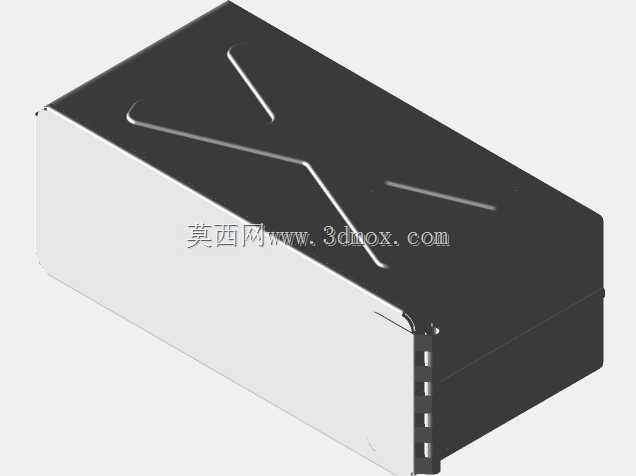

　　这款钣金材质的盒体结构，在实际工业场景中可覆盖多类使用需求，既可以作为工业现场小型精密工具、检测辅件的便携收纳载体，也可作为小型传感模块、嵌入式控制板的外置防护壳体，适配车间工位零散配件规整、户外小型检测设备外装防护等多种工况，替代传统塑料壳体抗冲击性不足、易老化开裂的缺陷。从结构设计逻辑来看，整体采用单张金属板弯折一体成型的思路，没有额外的拼接焊缝与多余紧固件，盒身侧面的斜向压筋结构并非装饰性设计，而是通过板材冷压形变提升侧壁的结构刚性，在盒体盛放一定重量物件时，能够有效抵消侧壁向外的扩张应力，避免长期承重出现侧壁变形、盒口闭合错位的问题，同时压筋形成的内凹结构也能在多个盒体堆叠时起到防滑定位的作用，防止堆垛滑落。

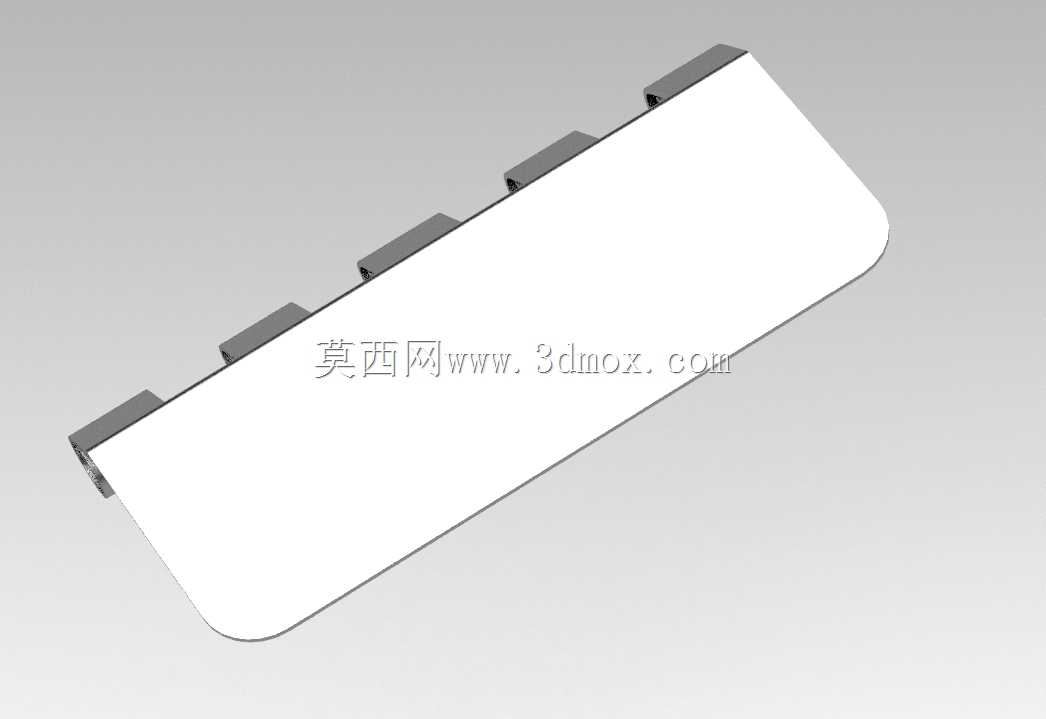

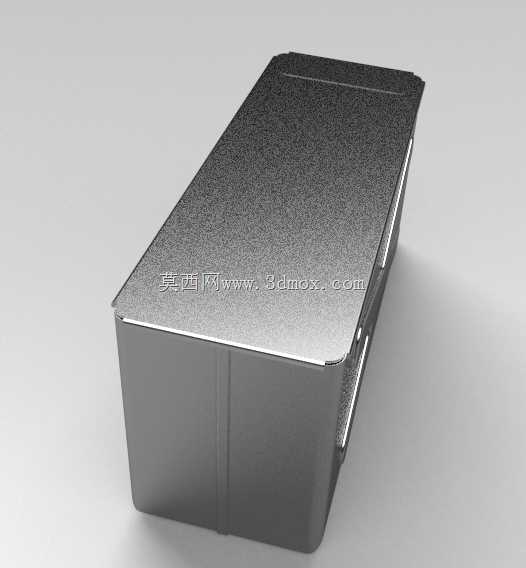

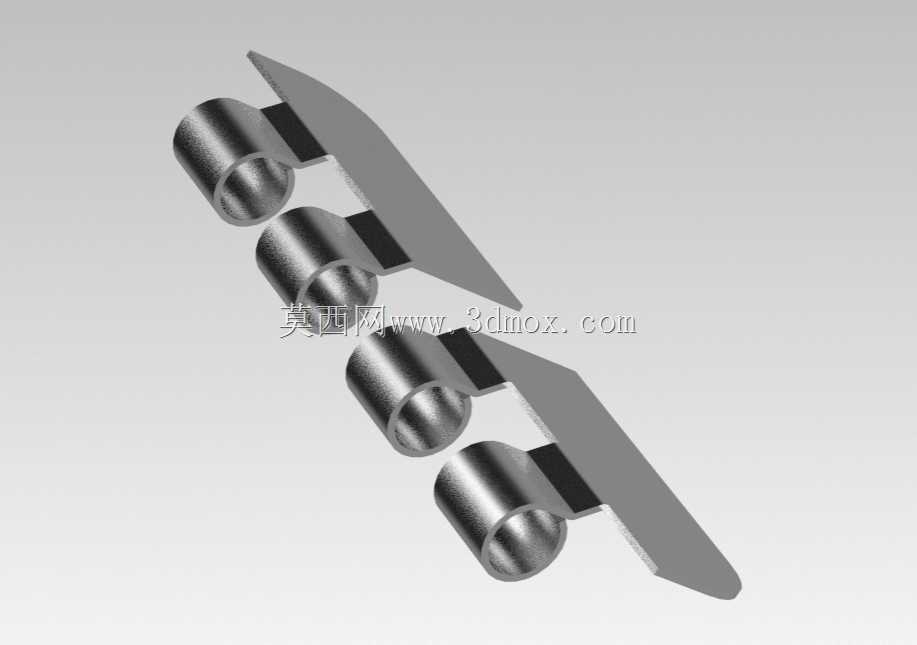

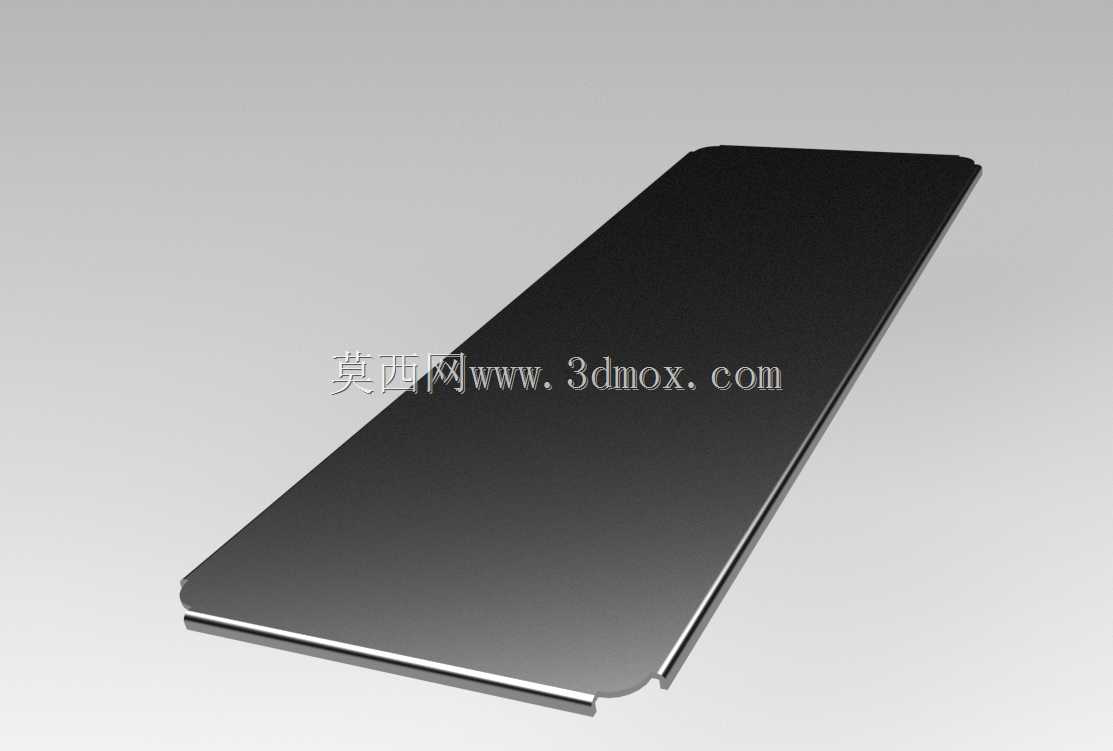

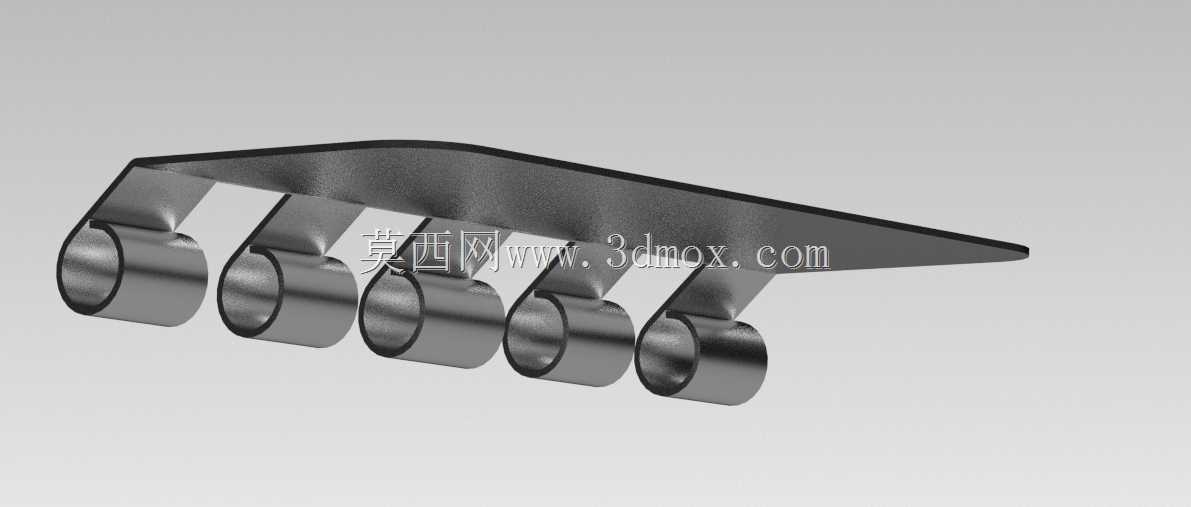

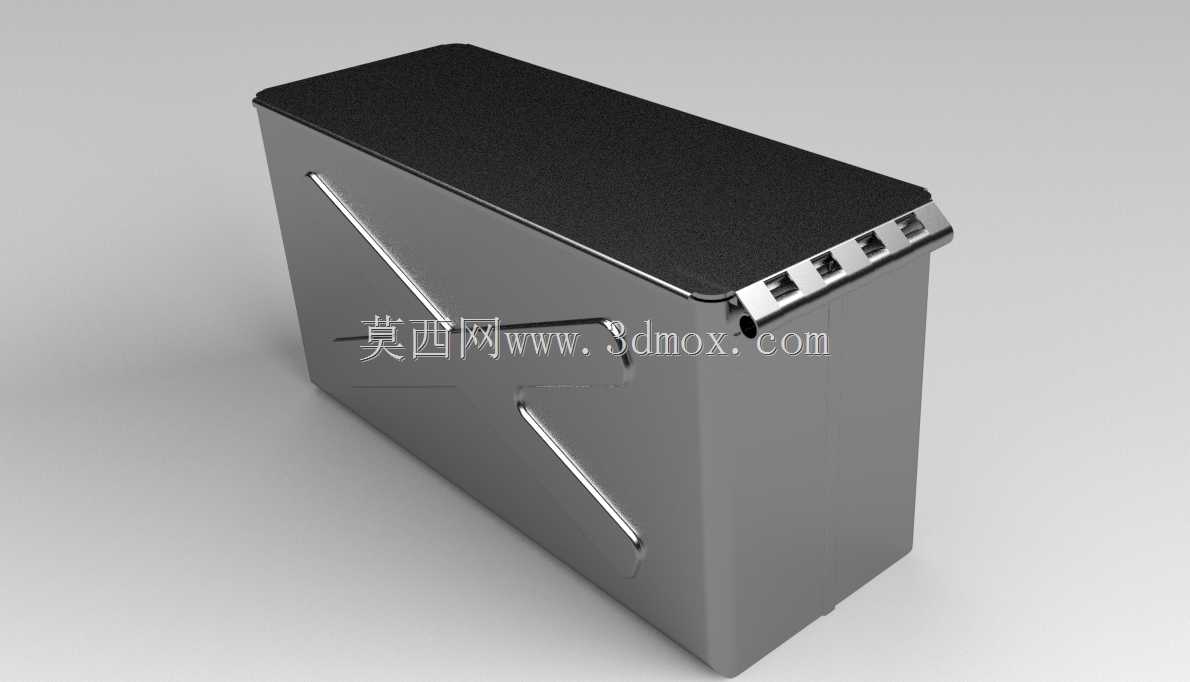

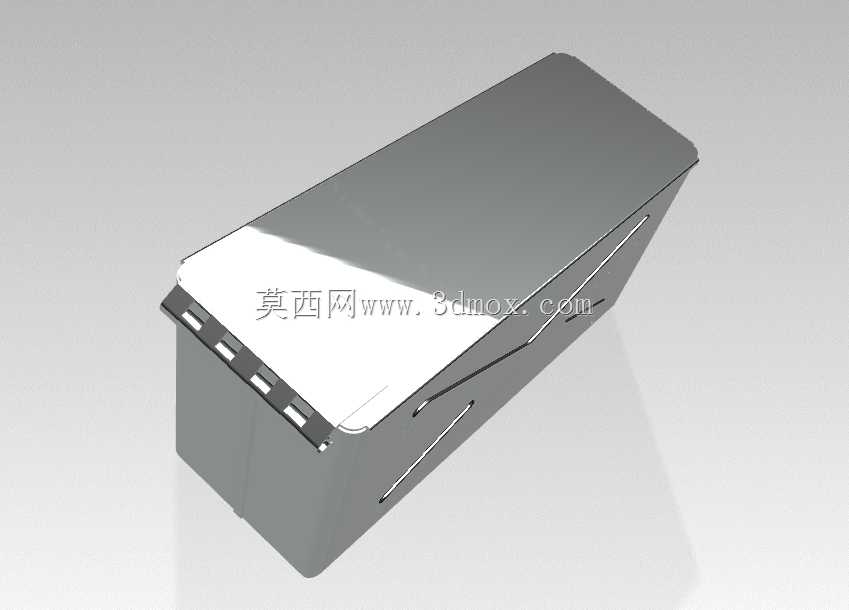

　　盒盖与盒身采用一体化的铰接咬合结构，在板材下料阶段就直接冲压出铰接位的卡舌与卡槽，无需额外装配合页配件，装配时仅需将盒盖对应卡舌嵌入盒身的铰接槽位即可完成组装，大幅减少后续装配工序的零件数量与工时消耗，盒盖边缘的多组缺口式卡扣，在闭合时能够与盒身上沿的对应卡位精准咬合，不需要额外加装锁扣即可实现可靠闭合，在频繁开合的使用场景下，卡扣结构的抗疲劳性能优于传统的弹性卡扣，长期使用不会出现弹性失效导致的盒盖松脱。从安装与尺寸边界来看，整体为规整的长方体构型，侧壁无外凸的多余结构，能够直接嵌入标准尺寸的设备安装位，也可并排布置在工具柜的标准格层中，不会出现空间浪费；盒体底部为平整的全平面结构，

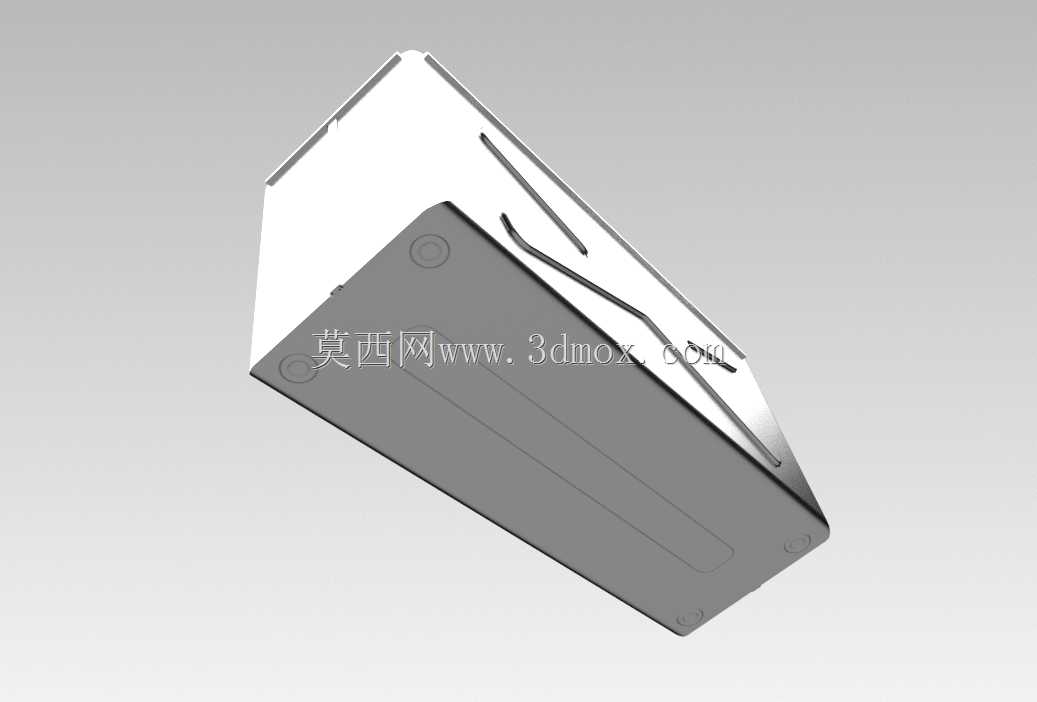

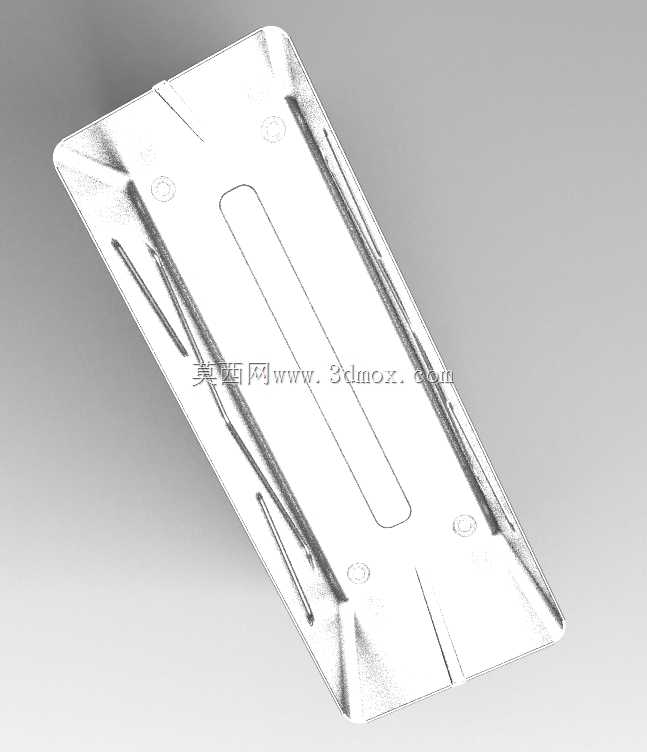

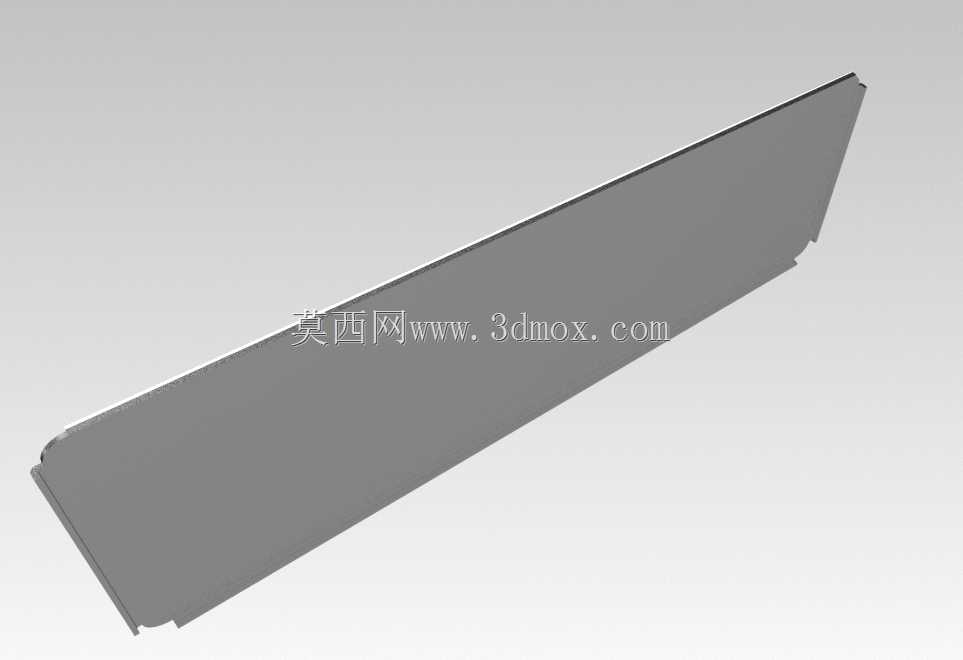

　　放置在工作台面或者设备机架上时不需要额外的找平调整，若需要做固定安装，可直接在盒底平面钻孔打螺丝固定，不需要额外设计安装支架。盒身的板材厚度适配常规钣金加工的折弯公差范围，折弯处的圆角半径经过匹配计算，既不会因为圆角过小导致折弯处出现板材开裂，也不会因为圆角过大导致盒体拼接处出现过大的装配缝隙，能够满足常规IP防护等级的缝隙要求，阻挡日常工况下的粉尘、溅水进入盒体内部，保护内部盛放的物件或者电子元件。在实际建模过程中，所有的折弯止裂槽、压筋让位结构都做了同步处理，展开后的板材轮廓能够直接导入钣金加工设备进行下料，不需要二次调整工艺参数，能够直接对接生产环节的加工需求，避免设计与加工环节出现信息差导致的零件报废。
