建筑MEP机电管线综合排布设计方案

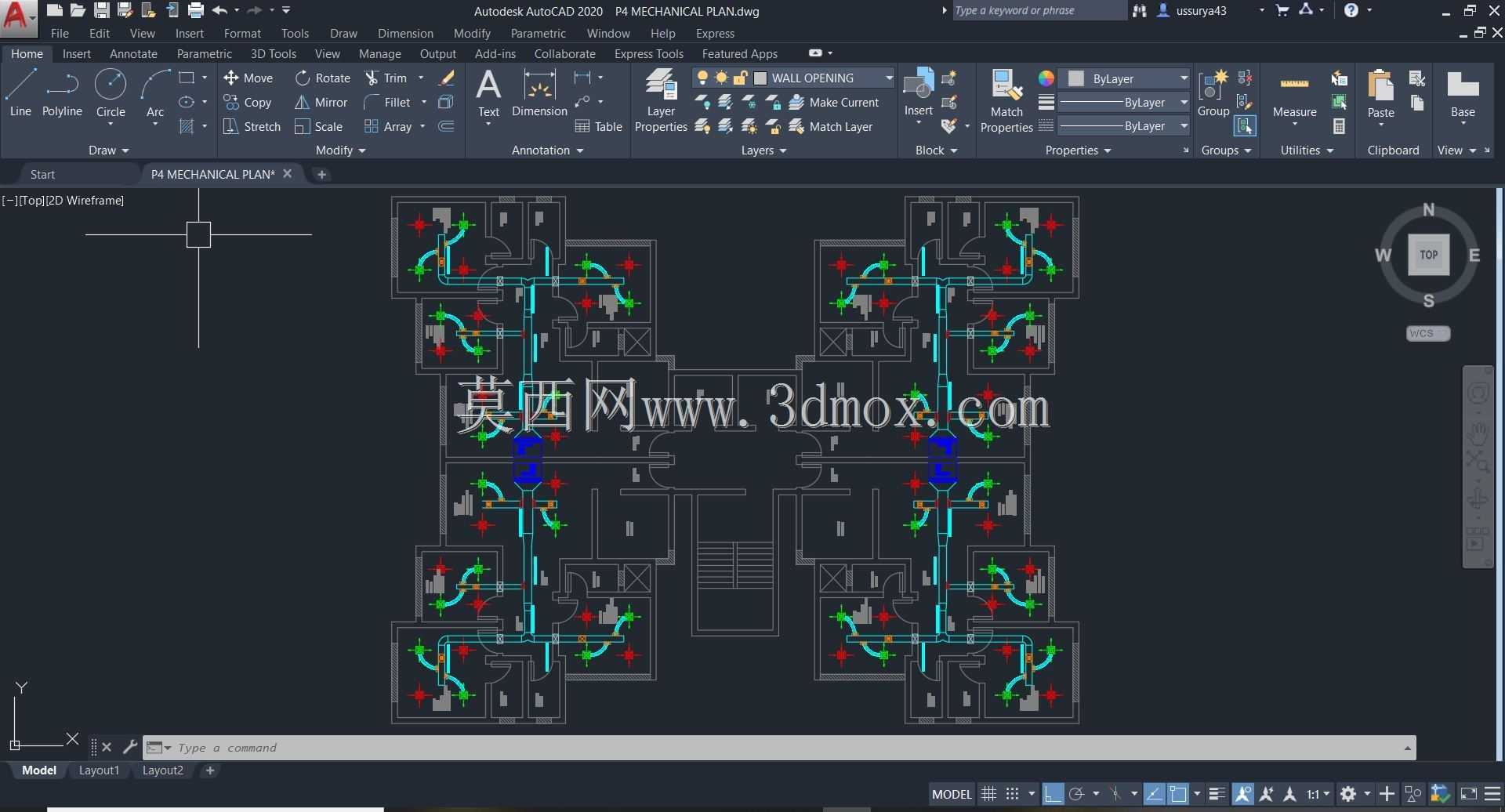

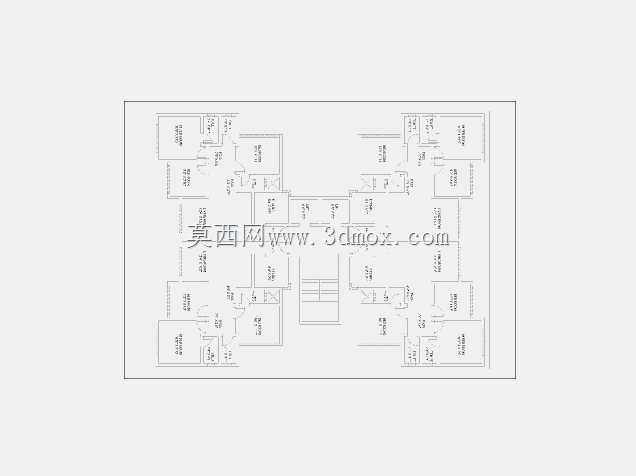

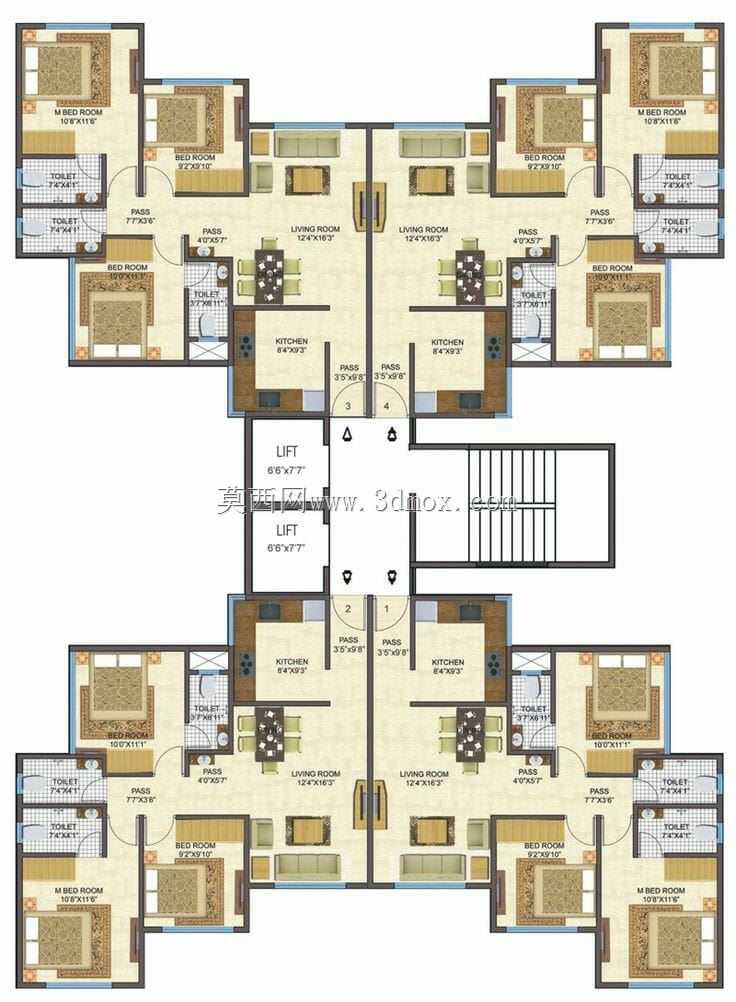

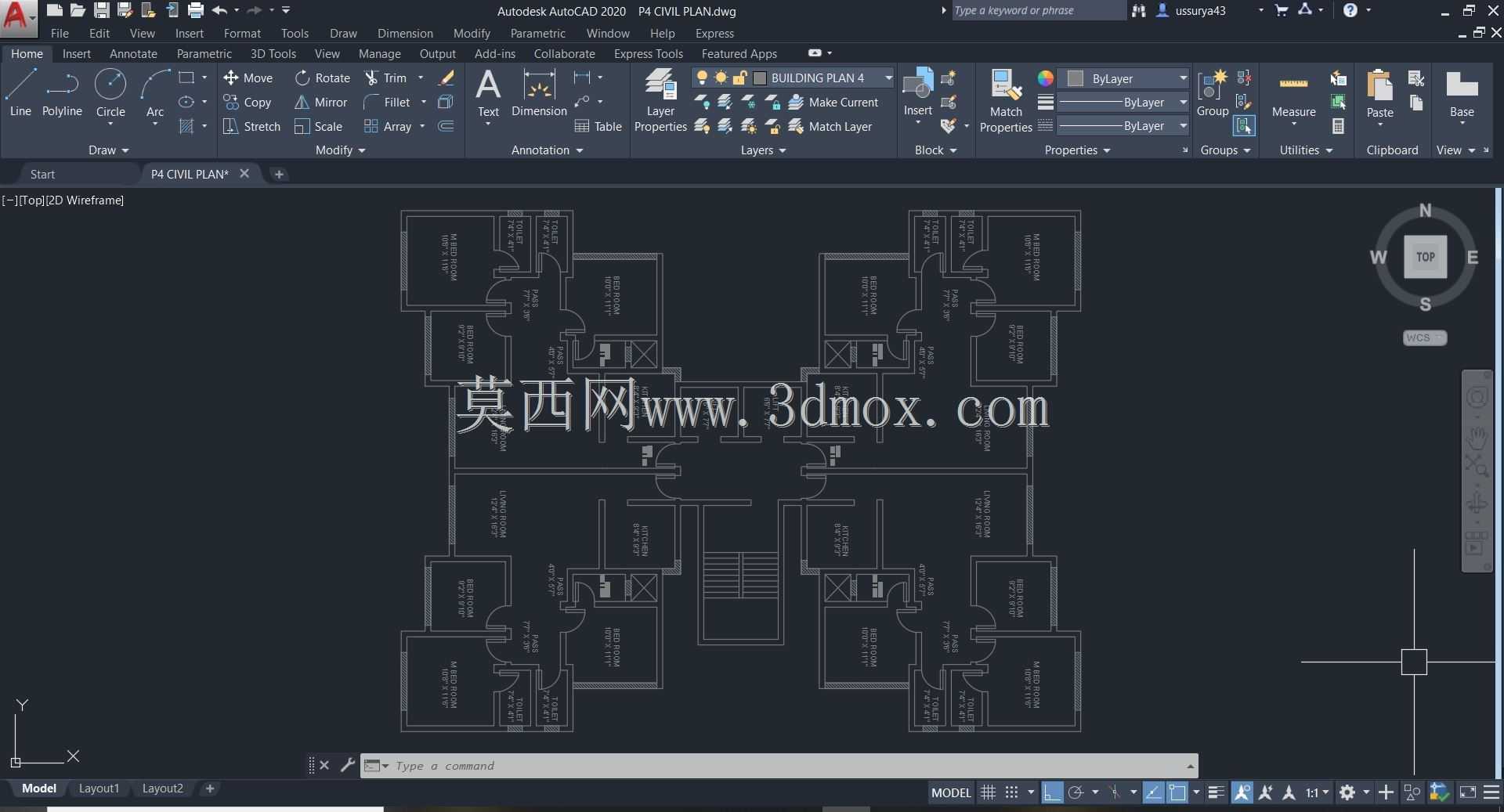

　　这套建筑MEP系统排布方案，核心覆盖住宅类建筑的机械、电气、管道三类核心配套系统的空间布局设计，从现场施工落地的实际需求出发，完成全楼层的管线走向、点位预留、系统分区的三维排布。从实际应用场景来看，这类排布方案直接服务于住宅项目的机电施工环节，在土建主体结构施工完成后，机电班组可依照排布逻辑完成风管、水管、电气桥架的定位安装，避免不同专业管线交叉碰撞导致的返工问题，同时兼顾后期运维的检修空间预留。设计过程中首先梳理了三类系统的功能边界：机械系统对应暖通空调的风管、冷媒管走向，负责建筑内部的通风、温度调节功能，排布时优先保证大截面风管的平直走向，减少弯头带来的风阻损耗；管道系统覆盖生活给水、排水、消防水的管路布局，

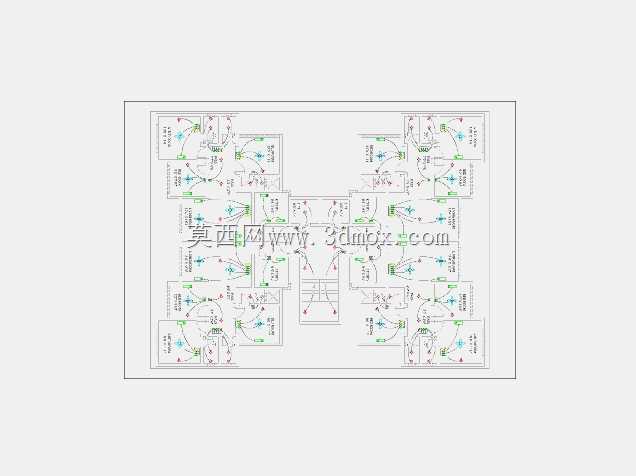

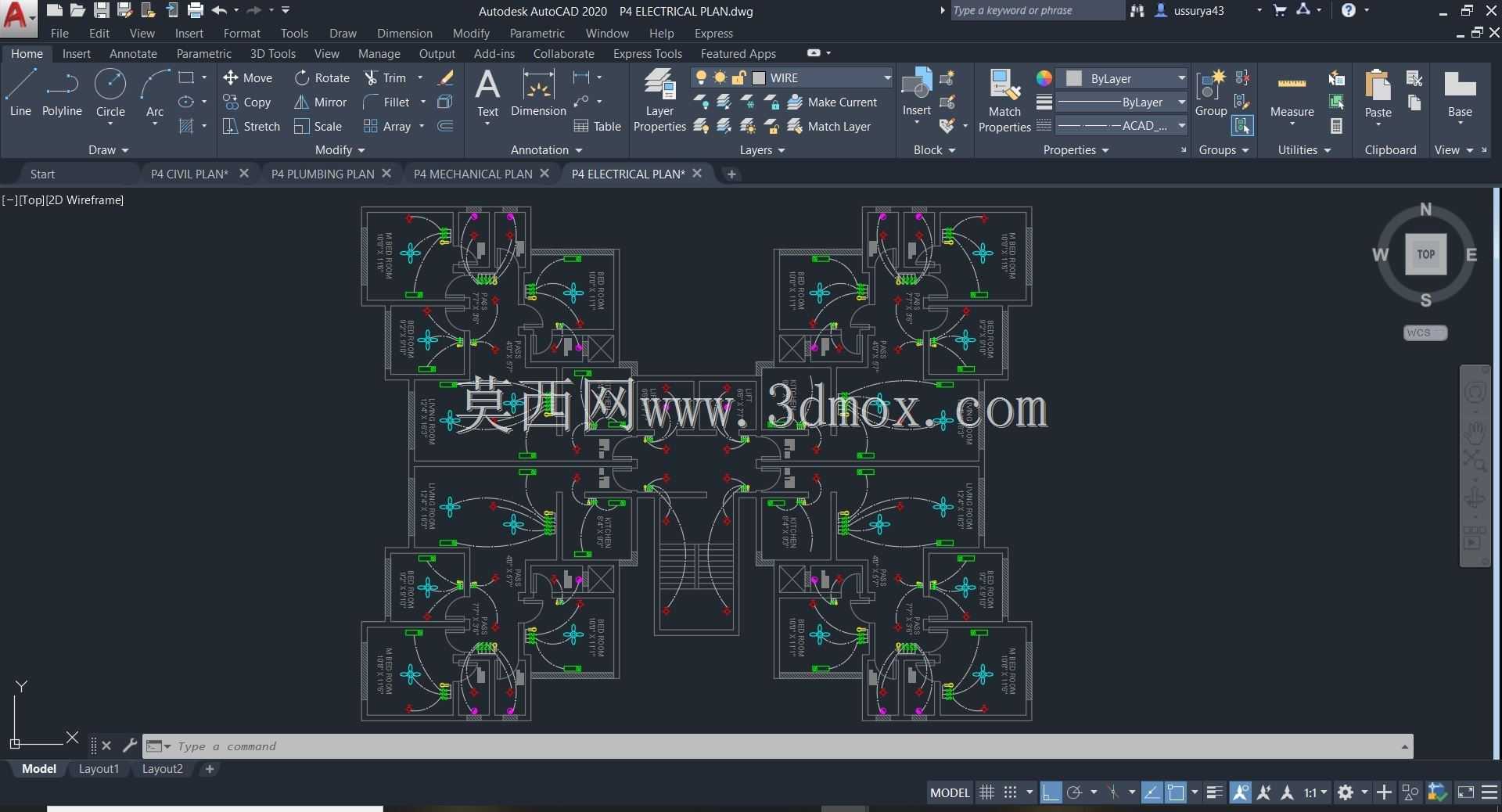

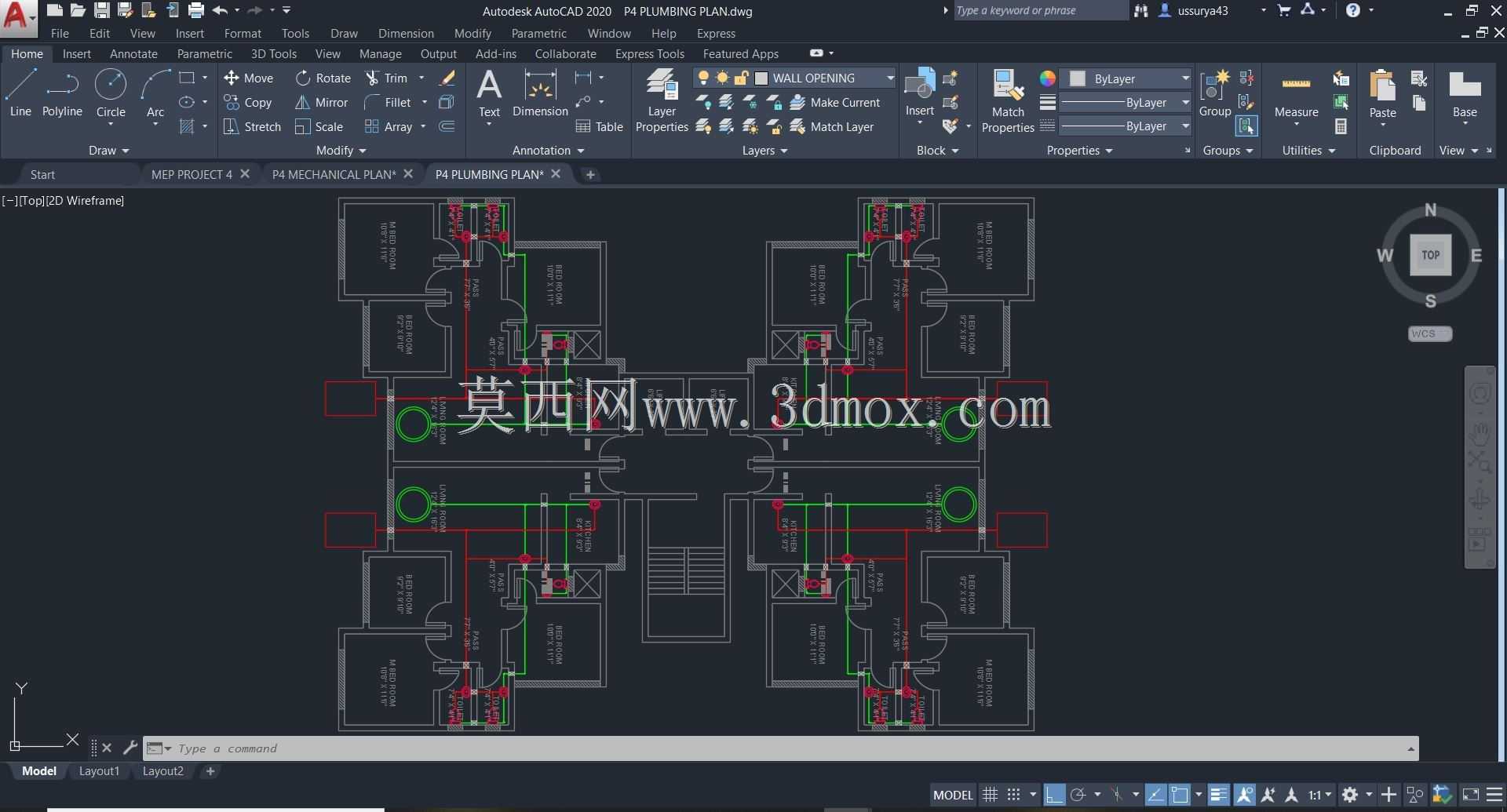

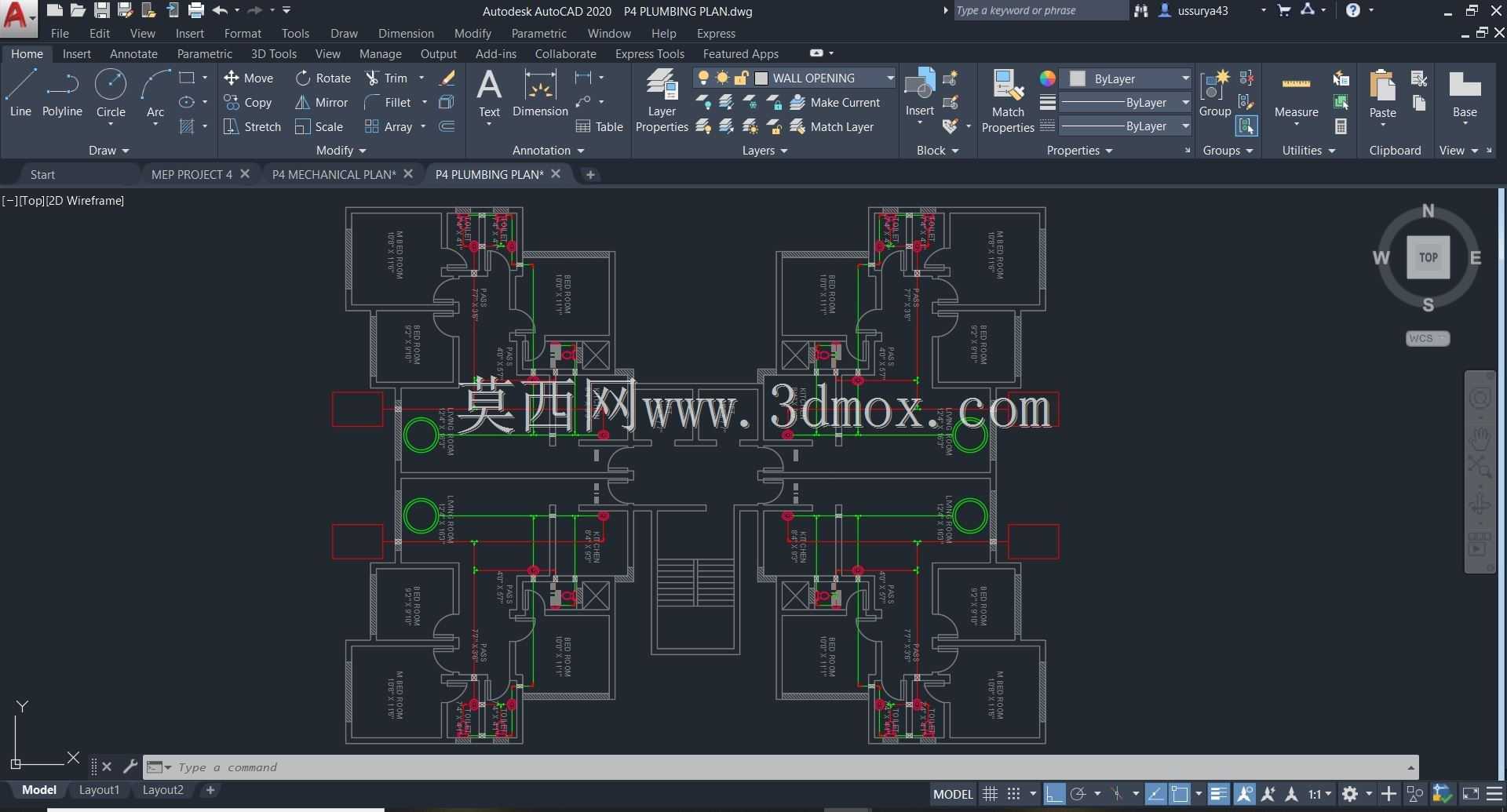

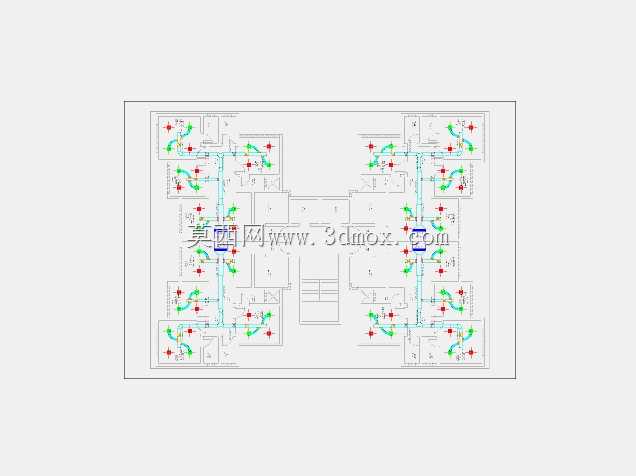

　　给排水管路严格遵循坡度要求设置走向，消防管路则保证点位覆盖无盲区，满足消防规范的防护距离要求；电气系统包含强电桥架、弱电布线的路径规划，强电与弱电线路保持规范要求的安全间距，避免信号干扰，同时所有电气点位与建筑内部的开关、插座、照明位置一一对应。在空间排布逻辑上，充分考虑建筑结构的梁高、层高限制，将各类管线按照“电上、风中、水下”的常规排布原则进行分层布置，在走廊、管道井等管线集中的交叉区域，提前做翻弯优化，保证所有管线安装完成后的净空高度满足使用要求，不会出现管线压梁、占用吊顶空间过多导致层高不足的问题。从安装边界来看，所有管线的定位都预留了足够的安装操作空间，风管法兰连接位置、水管接头位置、桥架接驳位置都预留了作业余量，

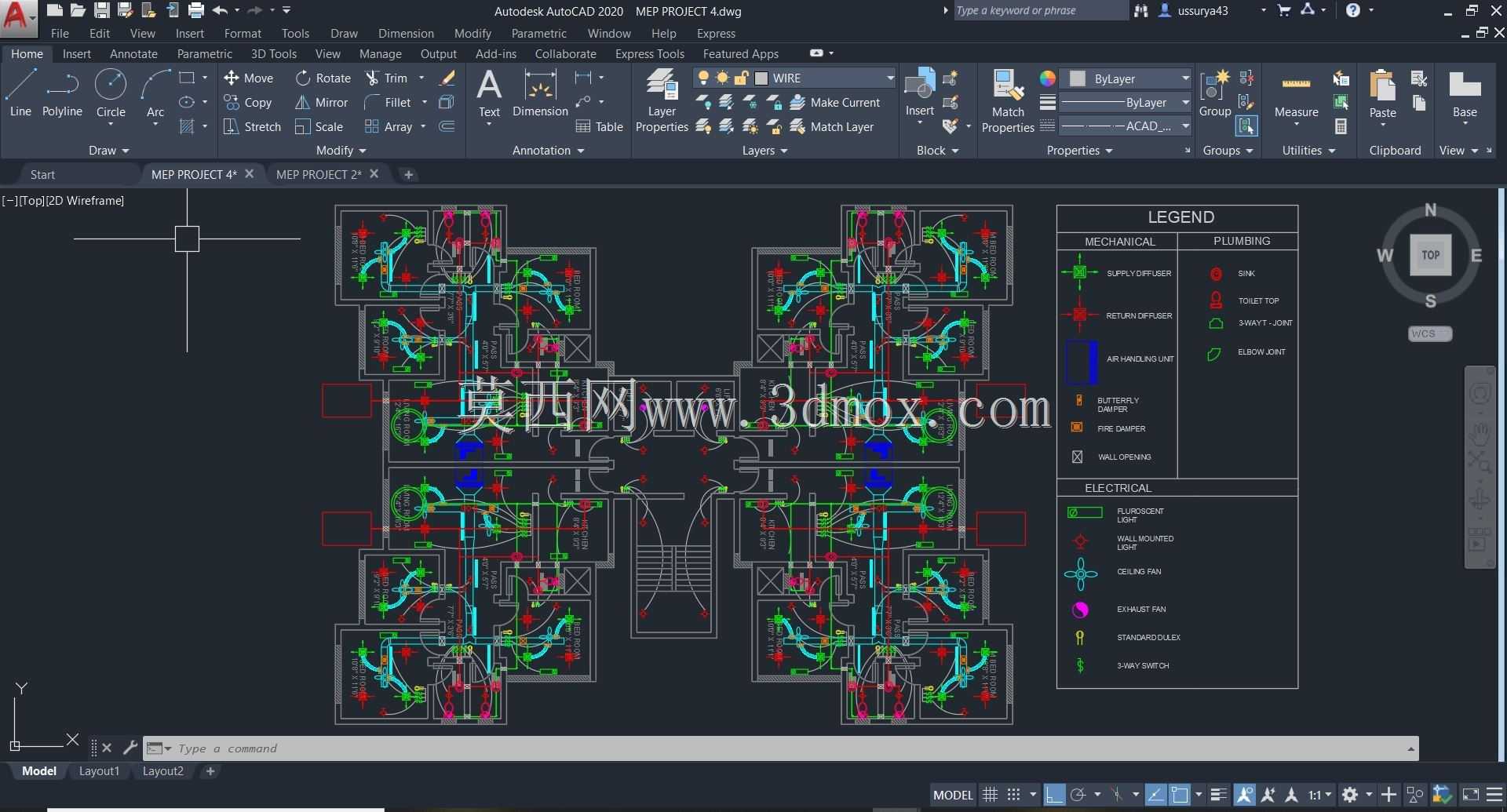

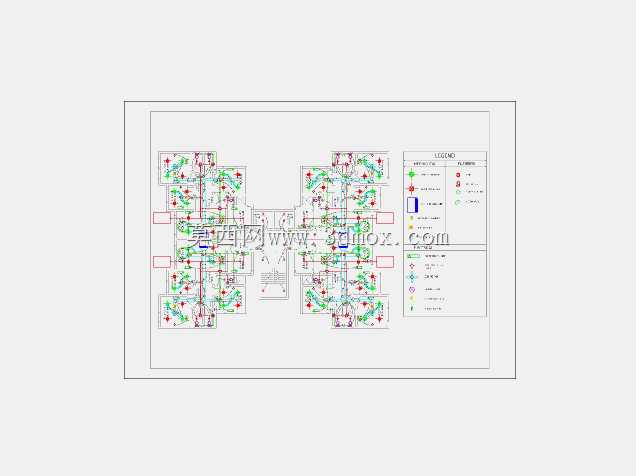

　　支吊架的安装点位也同步做了规划，避免后期支吊架安装时破坏结构或者与其他管线冲突。方案中还同步配套了系统图例说明，明确不同颜色、线型对应的管线类型与系统归属，施工人员可快速识别各专业管线走向，不同专业班组进场施工时可依照排布顺序依次作业，减少跨专业的沟通成本。这类MEP排布设计的核心价值在于前置解决施工阶段的管线冲突问题，在三维环境下提前模拟所有管线的安装位置，将传统施工中才会发现的碰撞问题在设计阶段解决，大幅降低施工阶段的返工率，同时优化管线走向减少材料损耗，兼顾系统运行效率与后期运维的便利性。
