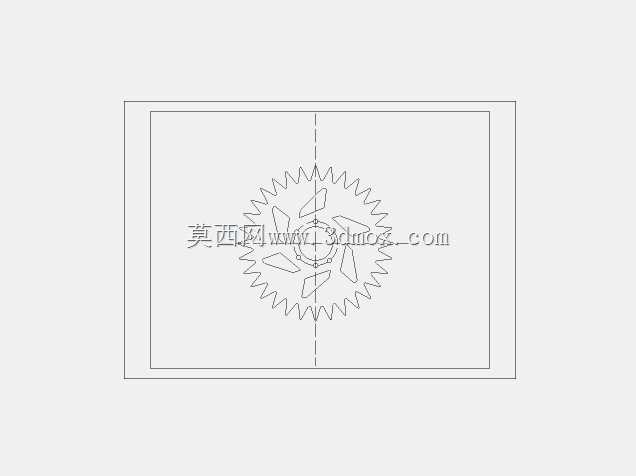

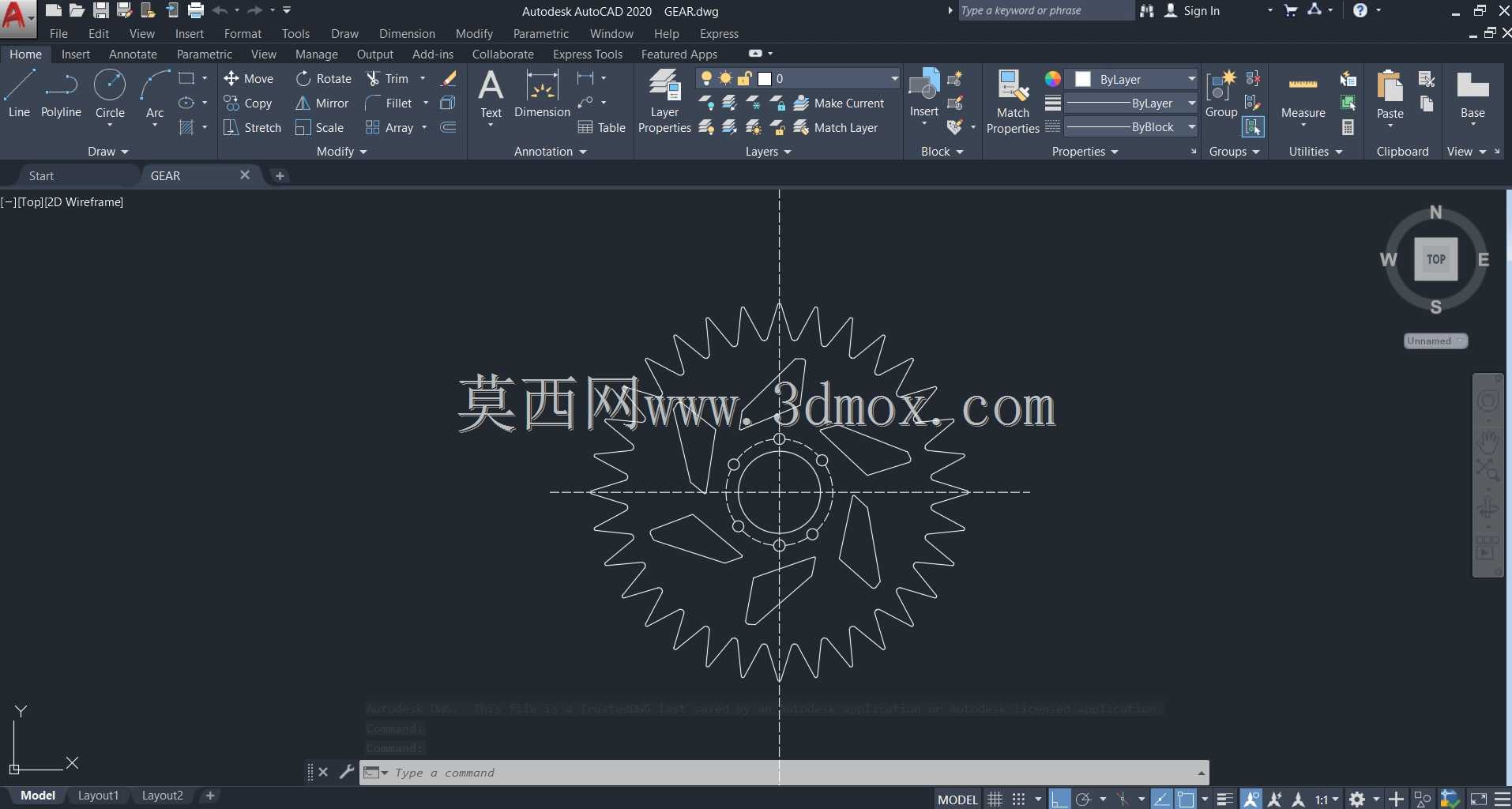

齿轮式排挡传动结构设计方案

　　在手动变速操纵系统的传动链路里，这类带齿形啮合结构的排挡核心件，承担着换挡动作的扭矩传递与挡位锁止定位作用，常见于乘用车辆、小型工程机械的手动变速箱操纵机构，也可适配部分需要分级调速的专用设备传动端。从实际工况适配来看，该零件的齿形采用渐开线轮廓设计，齿顶与齿根的过渡圆角做了优化处理，能在啮合传动时减少齿面接触应力集中，避免频繁换挡带来的齿面冲击磨损，长期往复动作下仍能保持稳定的啮合精度。设计过程中优先考虑了安装边界的适配性，中心定位孔的公差带选取H7级精度，可与换挡轴实现过渡配合，周边均匀分布的安装孔位匹配标准紧固件规格，不需要额外加工定制连接件就能完成装配，整体径向尺寸控制在常规变速箱操纵机构的安装腔体内，不会和周边的拨叉、

　　自锁钢球组件产生运动干涉。齿部参数的选取匹配常用的换挡操纵传动比，转动时的齿侧间隙控制在0.02-0.05mm区间，既不会因为间隙过大出现换挡旷量，也不会因为间隙过小导致换挡卡滞，操作者拨动排挡杆时的力传递路径直接，挡位吸入感的反馈清晰。零件端面的异形减重槽并非随意开设，是在完成静力学仿真后，去除了应力分布极低的冗余材料区域，在保证整体结构强度、抗扭截面系数满足峰值扭矩传递要求的前提下，降低了零件自身重量，减少换挡动作的转动惯量，让操纵手感更轻盈。这类齿形结构的啮合原理和杠杆力传递逻辑同源，通过齿牙的嵌入咬合，把操作者施加在排挡杆上的旋转力矩，平稳传递到换挡拨叉轴上，完成不同挡位齿轮的啮合切换，齿形的分度圆直径经过反复校核，

　　匹配整个操纵机构的力臂比例，能让换挡操作力落在普通人手部舒适的施力区间，避免换挡过重或者过轻带来的操纵不适。实际装配时需要注意齿面的润滑涂层覆盖，配合低温润滑脂使用，可在-30℃到80℃的工作环境温度区间保持顺畅转动，不会因为低温导致油脂凝固出现换挡卡滞，也不会因为高温导致油脂流失加剧齿面磨损，适配多数民用车辆与通用工业设备的工作环境要求。
