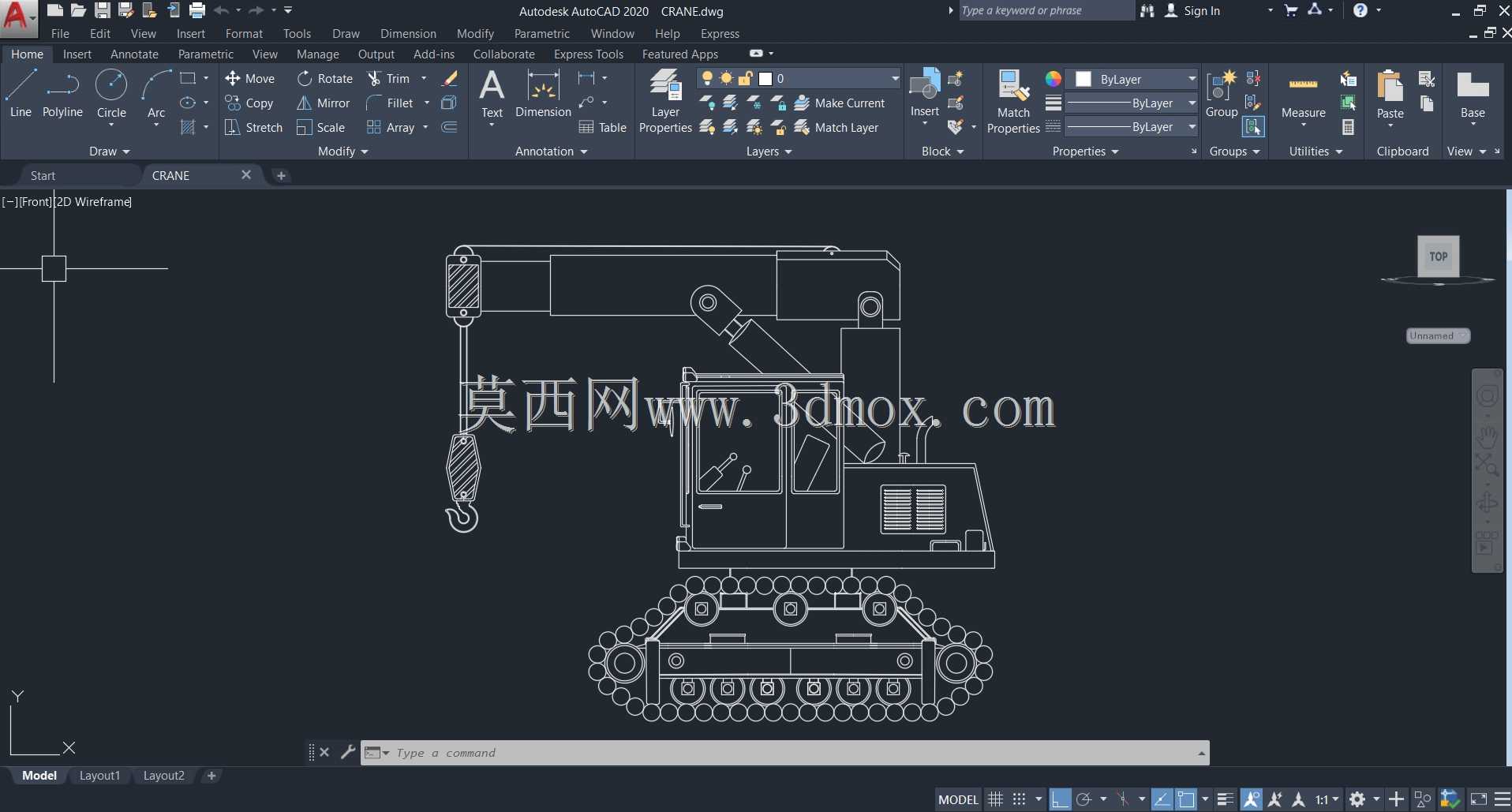

履带式起重作业设备二维工程结构设计图

　　本次呈现的履带式起重设备结构设计，核心围绕复杂地形下的重载吊装作业需求展开，区别于轮式起重设备，履带底盘的接地比压控制在0.05-0.12MPa区间，可在未硬化的施工场地、泥泞滩涂、山地作业面稳定驻位，无需额外铺设支腿垫板即可完成额定载荷内的吊装作业，适配基建施工、设备安装、抢险救灾等多场景的物料转运与重物就位需求。从结构设计逻辑来看，整机采用上下车分体式布局，下车为履带行走总成，包含驱动轮、导向轮、支重轮、托链轮与履带板组成的四轮一带结构，行走马达内置减速机构，可实现原地转向与低速大扭矩行走，底盘上部设置回转支承，连接上车转台，可实现360°全回转作业，覆盖作业半径内所有方位的吊装点位，避免反复移位调整工位的繁琐操作。

　　上车部分集成了操作舱、动力单元、卷扬机构、变幅油缸与伸缩吊臂结构，吊臂采用多节箱型伸缩结构，截面为圆角矩形焊接结构，通过内置伸缩油缸驱动节段伸出，配合变幅油缸调整吊臂仰角，可覆盖3-25米的作业半径范围，额定起重量随作业半径增大呈线性递减，最小作业半径下额定起重量可达16吨，满足中小型施工场景的吊装需求。吊钩组件通过钢丝绳与卷扬机构连接，滑轮组倍率可根据吊装载荷调整，单绳拉力控制在12kN以内，配合起升高度限位器、力矩限制器等安全结构，避免过载作业引发的结构失稳。设计过程中重点考量了安装边界与运输尺寸，整机运输状态下吊臂全部收回、变幅油缸收至最小行程，整机长度控制在11米以内，宽度3.2米，高度3.4米，

　　满足平板拖车的公路运输限界要求，作业状态下履带可向两侧伸展0.6米，进一步拓宽底盘支撑跨度，提升大半径吊装时的整机稳定性。操作舱采用侧置布局，视野覆盖吊臂作业全范围与前方行走路径，舱内操纵杆按照人机工程学排布，可同时完成行走、回转、变幅、起升的复合动作，适配复杂吊装工况下的精准操作需求。结构细节上，所有铰接点均采用自润滑轴承配合销轴连接，减少日常维护频次，卷扬机构的钢丝绳排布采用折线绳槽卷筒，避免多层缠绕时出现乱绳、咬绳问题，延长钢丝绳使用寿命。整机重心在空载状态下位于回转中心偏前150mm位置，满载作业时通过变幅与回转动作的重心补偿，始终将整机重心控制在履带支撑多边形范围内，确保作业过程中不发生倾翻风险。
