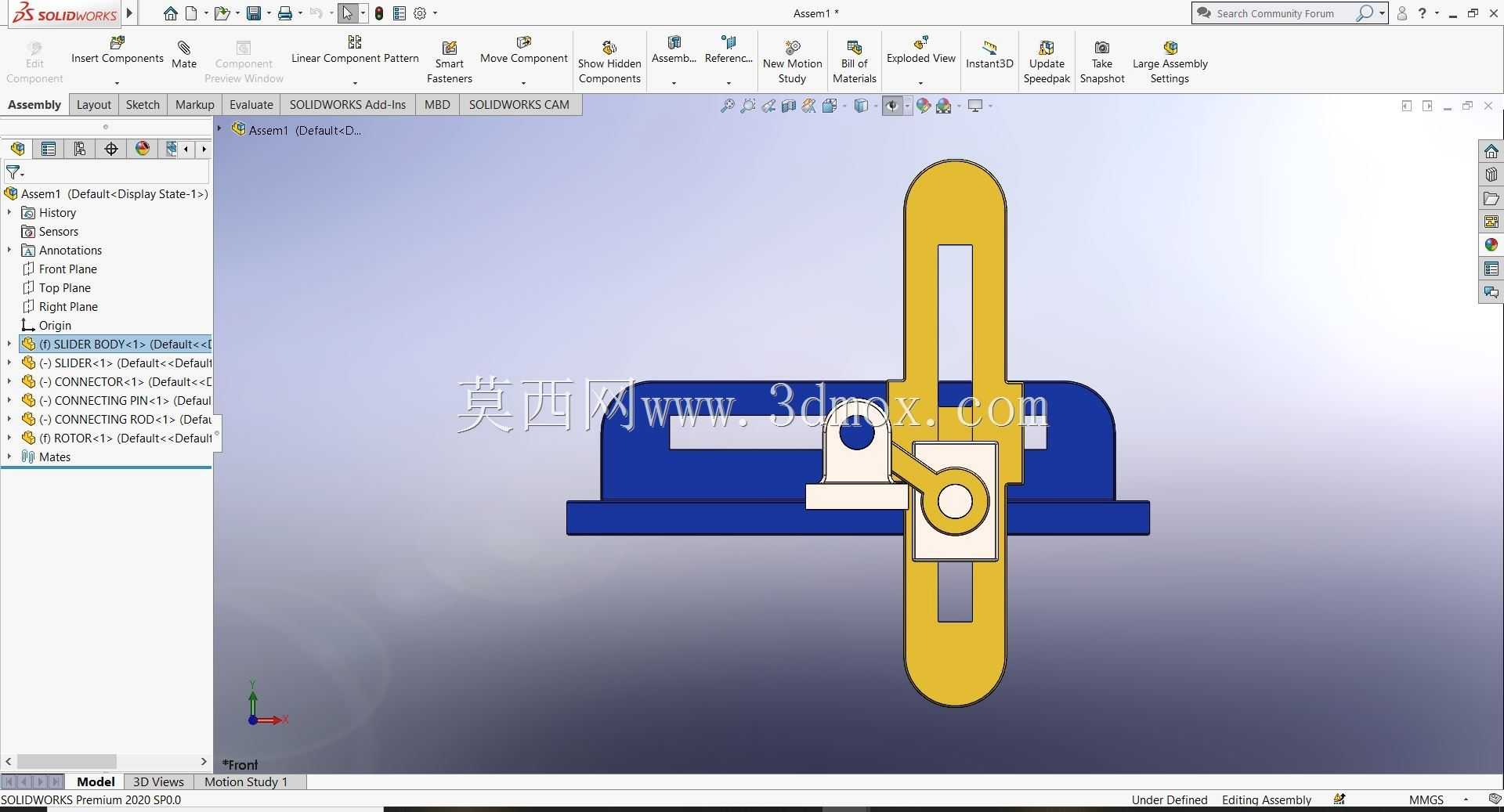

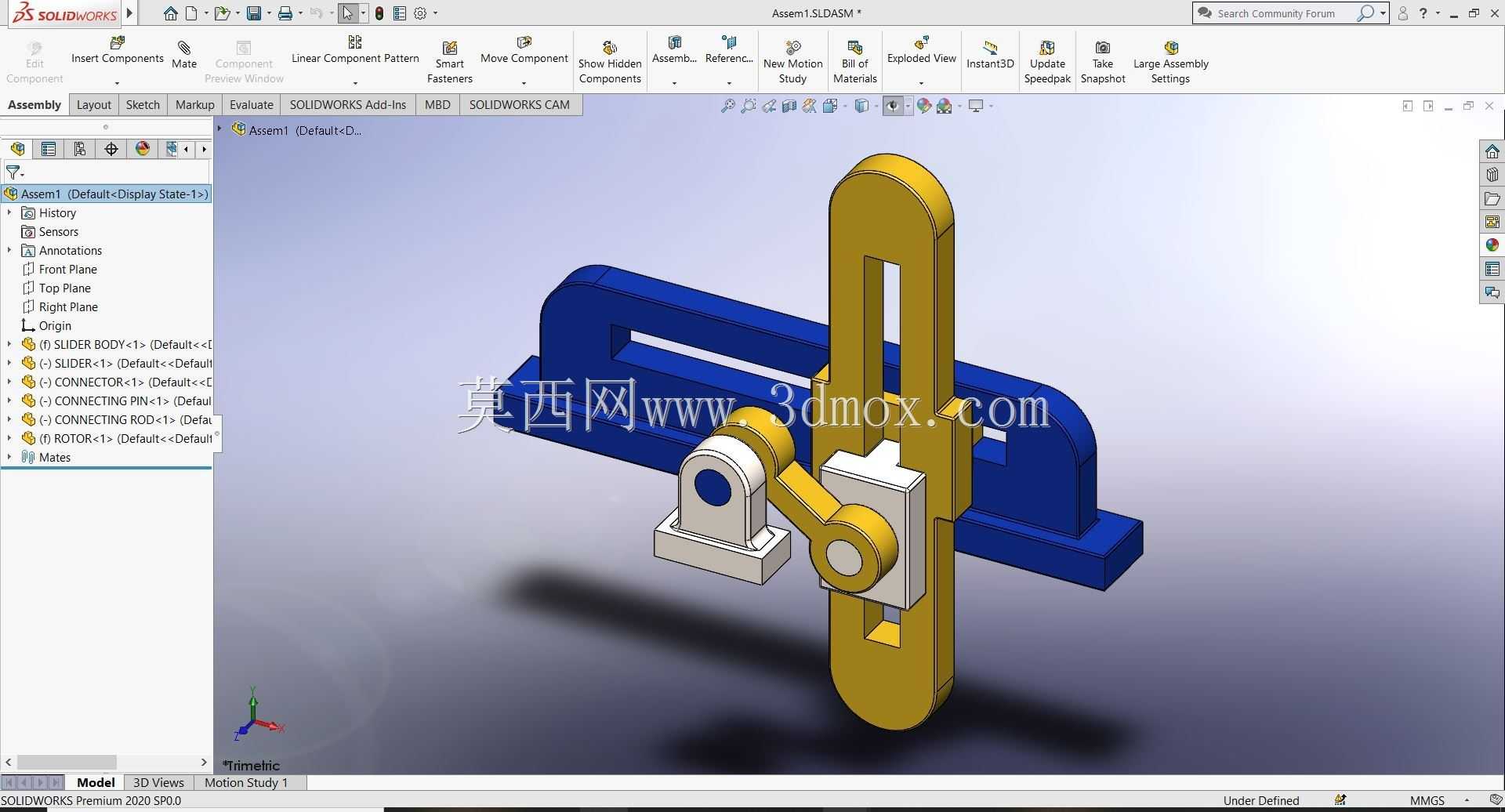

曲柄滑块联动传动机构三维结构

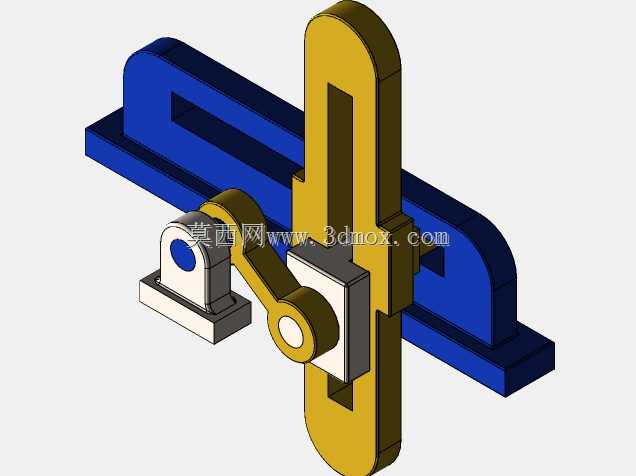

　　在各类需要实现旋转运动与直线往复运动相互转换的机械设备中，曲柄滑块连杆机构是应用极为广泛的基础传动单元，从冲压设备的主传动结构，到内燃机的动力输出组件，再到自动化生产线的往复送料模块，都能见到这类机构的衍生设计。这套结构采用平面四连杆的运动逻辑，设置三个旋转铰接关节与一个滑动移动关节，通过铰接点的位置约束实现两类运动形式的精准转换，既可以通过曲柄端的连续旋转输入，驱动滑块端输出稳定的直线往复动作，也可以通过滑块端的直线动力输入，带动曲柄完成连续旋转输出，适配不同场景的动力传递需求。

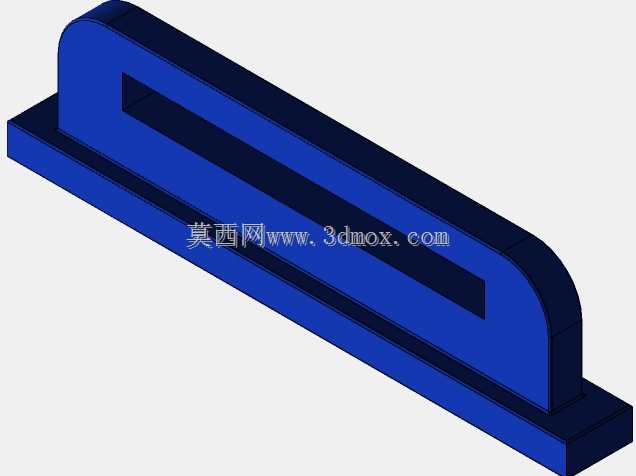

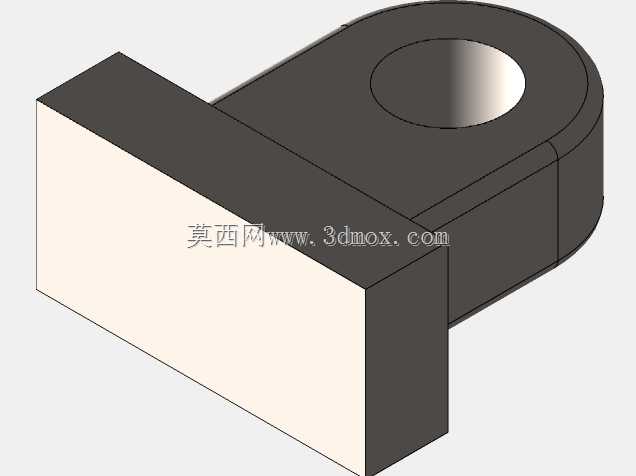

　　设计过程中首先对各铰接点的回转间隙做了约束控制，曲柄与连杆的连接销轴、连杆与滑块的连接销轴都预留了标准的配合公差，避免运动过程中出现卡滞或虚位过大的问题；滑块与导向基座的滑动配合面采用等截面直槽设计，导向长度覆盖滑块全行程的1.2倍，保证滑块在往复运动全程不会出现偏载翘曲的情况。导向基座采用分体式安装结构，底部设置平整的安装基准面，可直接通过螺栓固定在设备的安装平台上，安装孔位按照通用机械安装间距设置，不需要额外加工转接板即可完成装配。

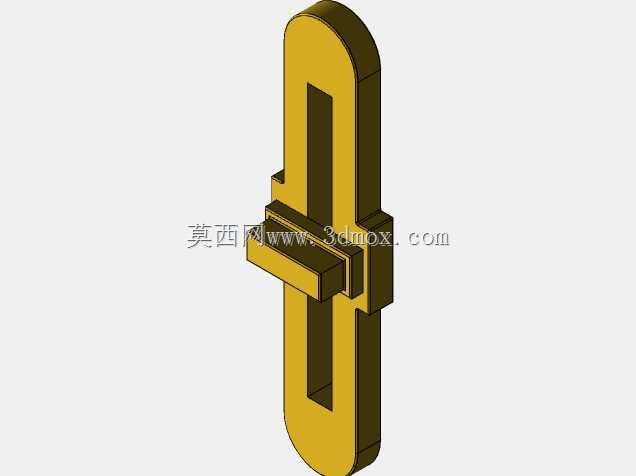

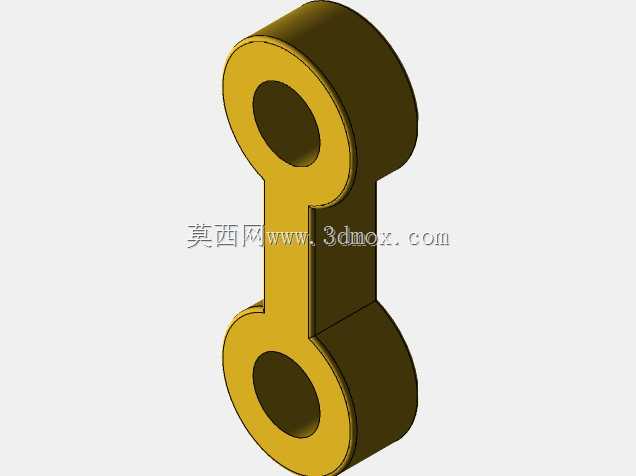

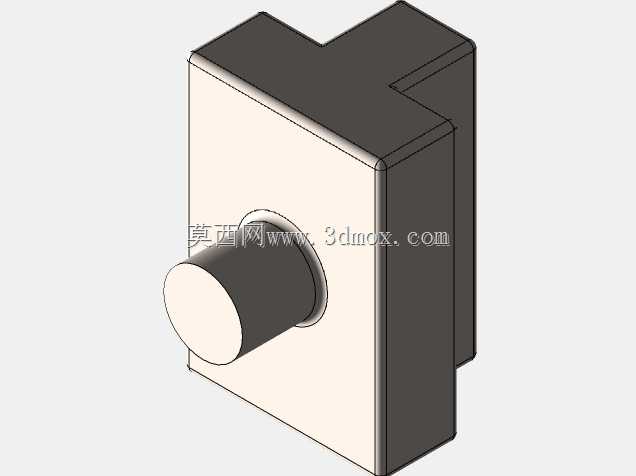

　　从运动特性来看，这套机构自带急回运动特性，滑块在工作行程段运行速度平缓，可满足冲压、送料等工序对工作段动作稳定性的要求，回程段运行速度更快，能够缩短非工作动作的耗时，提升设备整体的运行效率。各构件的外形都做了轻量化处理，曲柄采用长槽型结构在保证结构强度的前提下降低自身转动惯量，减少动力输入侧的负载波动；连杆采用等强度截面设计，铰接端做了加厚处理避免长期交变载荷下出现断裂失效；滑块部分设置了与外接执行件连接的安装接口，可根据实际使用需求加装推头、夹具等不同功能的末端零件。

　　在实际选型适配时，可根据设备的行程需求调整曲柄的回转半径，曲柄回转半径直接决定滑块的最大直线行程，调整时同步匹配连杆长度，保证机构传动角始终处于合理区间，避免传动角过小导致机构受力恶化。整套机构的运动副都采用敞露式设计，方便日常运维时加注润滑脂，减少铰接点与滑动面的磨损，延长整体使用寿命，适配低速中载的通用传动场景，不需要额外设计复杂的密封防护结构即可稳定运行。
