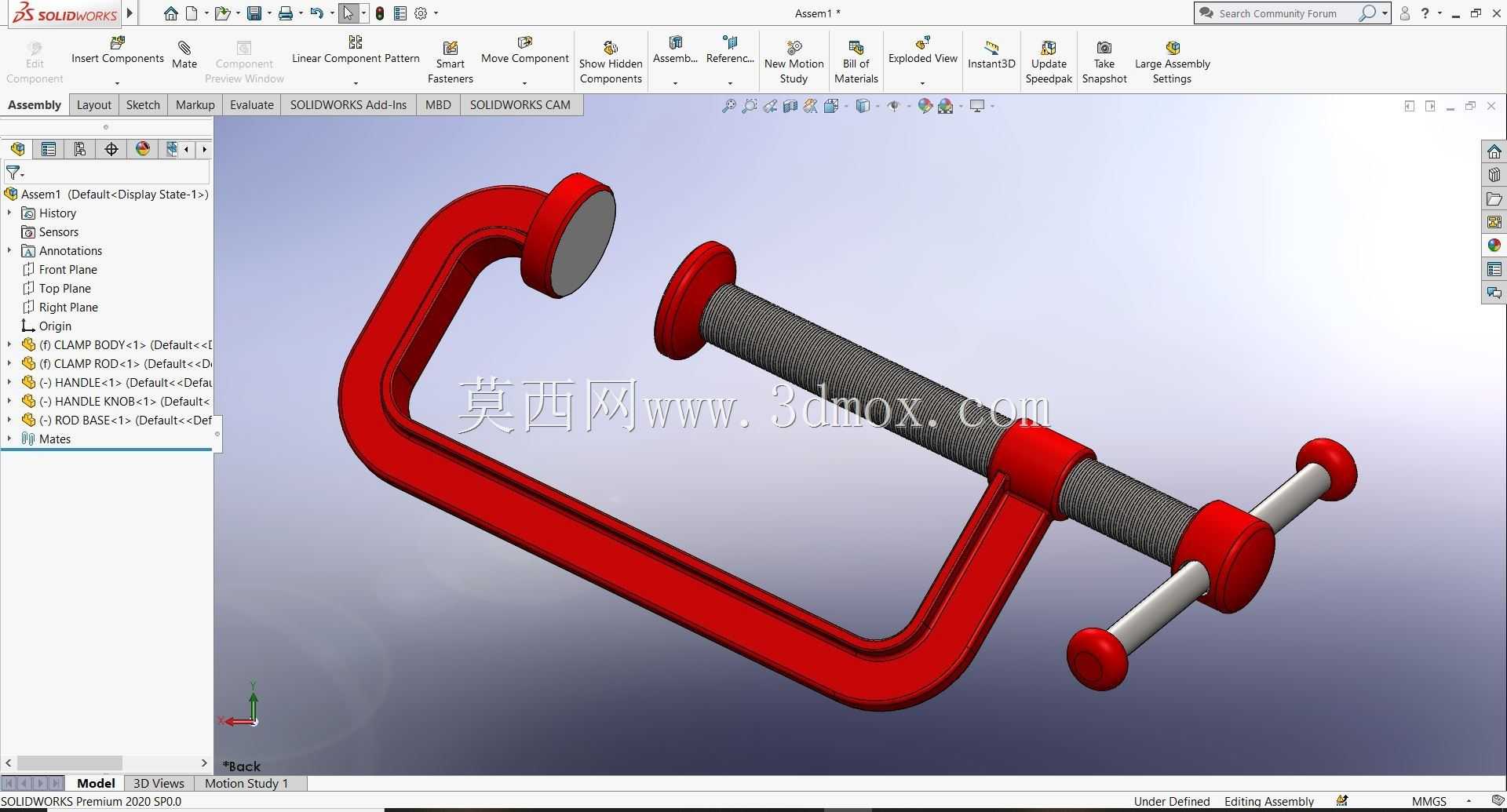

工业级C形夹持工装结构设计

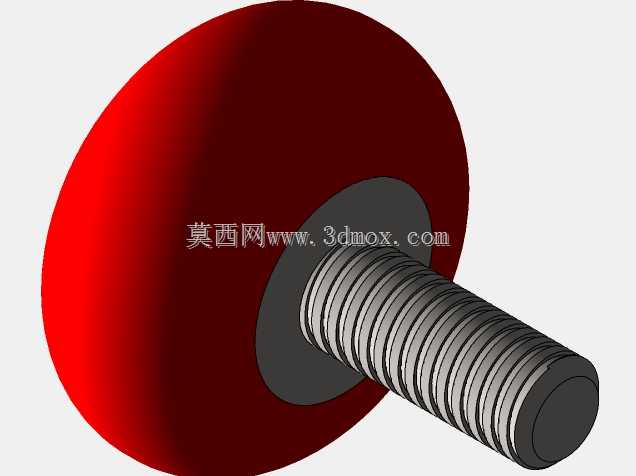

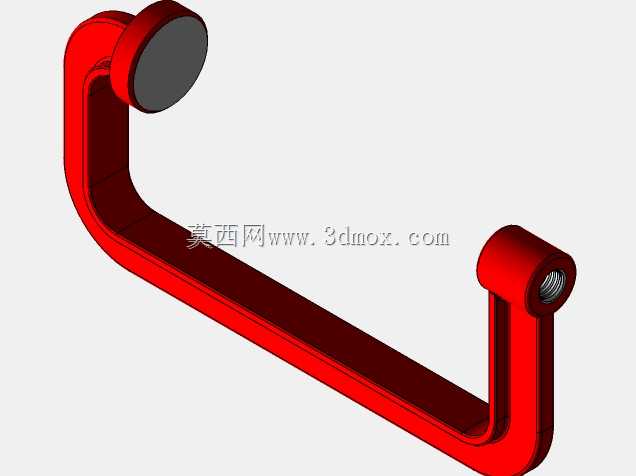

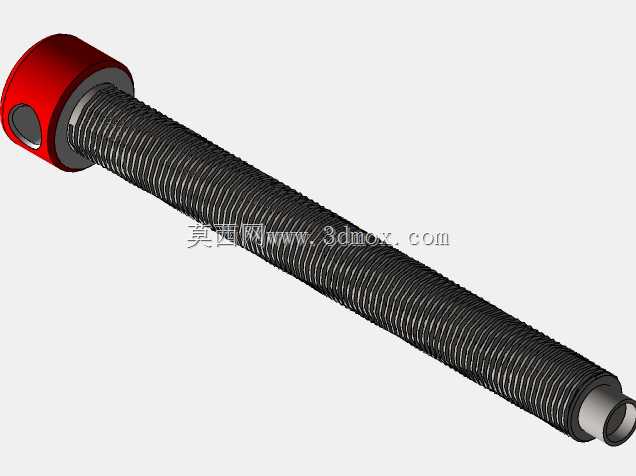

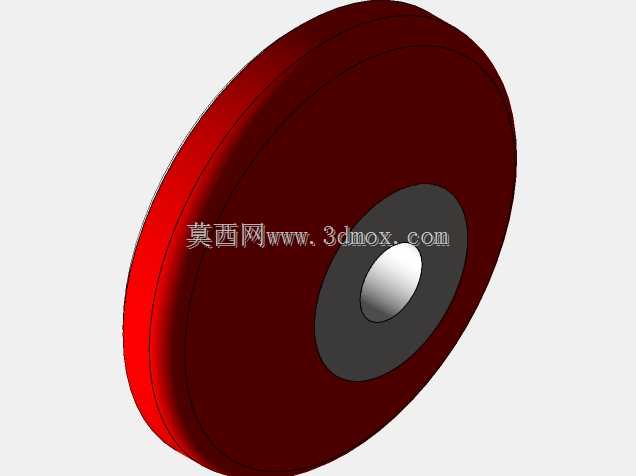

　　日常在木工备料、焊接组对、汽车零部件修配的作业场景里，这类C形夹持构件的出镜率极高，和常见的台虎钳不同，它不需要固定安装在工作台面上，可随工件位置灵活转移，适配不同作业面的临时夹持需求。从结构设计逻辑来看，整体采用C形开口的刚性框架作为主体承载结构，框架截面做了等强度的圆弧过渡处理，避免夹紧受力时在转角位置出现应力集中，开口端的固定压头做了平面防滑处理，和活动压头配合时可保证被夹工件表面受力均匀，不会出现局部压痕或者夹持滑脱的问题。活动压头和传动螺杆采用一体式联动设计，螺杆的梯形螺纹传动副具备自锁特性，当施加夹紧力达到作业需求后，无需额外锁止结构即可保持夹持状态，不会因为作业过程中的振动出现松脱。尾部的T型转动手柄做了力臂优化设计，

　　操作人员徒手施加扭矩即可获得足够的夹紧力，不需要借助额外的加力杆，常规工况下单手操作即可完成装夹与松脱动作。设计阶段需要重点把控开口深度与最大夹持行程的匹配关系，开口深度决定了可夹持工件的边缘伸入距离，最大夹持行程则覆盖了不同厚度工件的适配范围，框架的刚性校核需要按照最大夹紧力下的变形量控制在千分之二以内，避免夹紧时框架开口出现过大的张开变形，影响夹持精度。压头的端面和螺杆轴线保持严格的垂直公差，保证夹紧时压力垂直作用在工件表面，不会出现侧向分力导致工件移位。在焊接作业场景中，这类夹具可以快速将多个待组焊的板材、型材定位固定，替代人工扶持的操作，减少焊接变形的同时提升组对效率；木工场景中可用于板材拼合、胶接固化阶段的施压固定，

　　保证胶接面紧密贴合；汽车维修场景中可用于零部件的临时压装、固定，适配维修工位的灵活作业需求。和螺旋压紧类的其他夹具相比，它的结构更简单，维护成本极低，传动螺杆定期涂抹润滑脂即可保证长期顺畅使用，没有易损的复杂零部件，适合车间多场景的频繁周转使用。
