双孔安装式阀块类机械零件三维结构

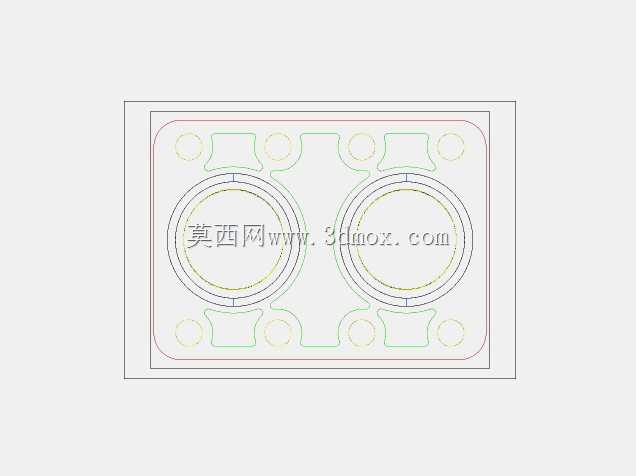

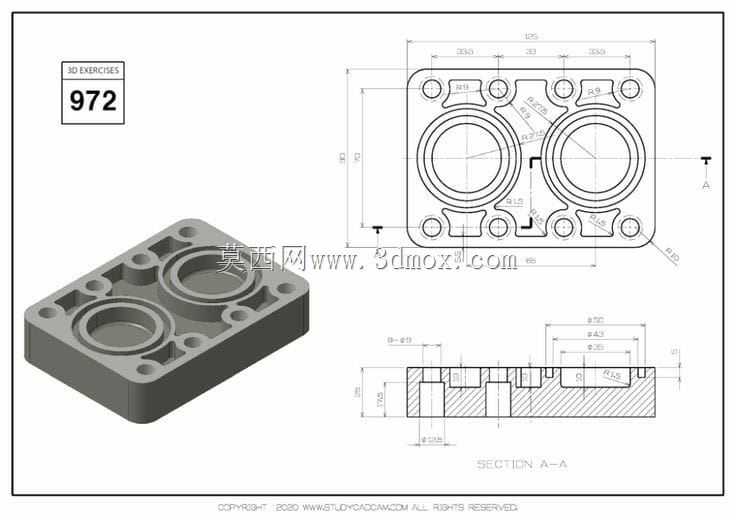

　　在液压与流体控制回路的搭建场景中，这类带双环形通腔的块状安装基体是核心的油路集成载体，日常多应用在中小型液压站、非标自动化设备的流体控制单元内，承担着油路导通、元件安装承载、回路压力分配的实际作用。从结构设计逻辑来看，整体采用矩形块体作为基础构型，这类构型的优势在于加工基准易找，安装时贴合面的平面度容易管控，能有效降低装配后的渗漏风险。块体上的两个大尺寸环形沉腔，是用来插装螺纹插装阀或者直通式油路接头的结构，沉腔的台阶尺寸是按照常规插装元件的安装公差设计的，腔体内壁的粗糙度要求控制在Ra1.6以内，保证密封件装配后不会因为表面划痕出现渗漏。围绕两个主腔分布的多个小尺寸通孔，分为两类功能：一类是贯通的螺栓过孔，

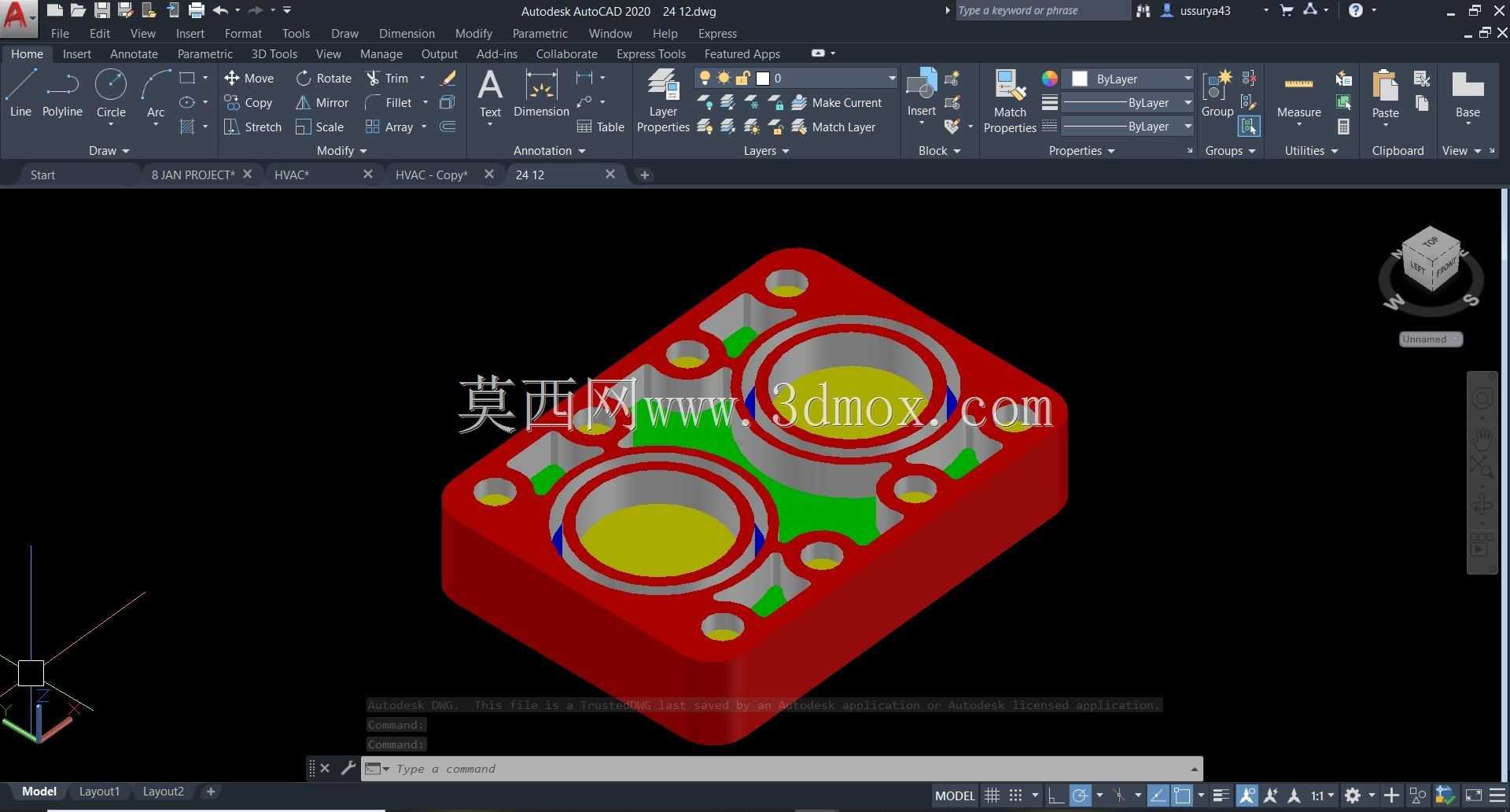

　　用来将整个块体固定在设备安装面板或者相邻的阀组基座上，孔位的位置度公差控制在0.1mm以内，避免安装时出现螺栓别劲的问题；另一类是小型工艺孔或者测压接口预留孔，用来外接测压表、小型溢流阀等辅助元件，方便后期回路调试时的压力检测。设计过程中特意将主腔周围的材料做了局部挖空减重处理，也就是模型上呈现的绿色区域，这部分挖空并没有破坏块体的整体刚性，经过受力校核，在额定16MPa的工作压力下，块体的变形量完全满足密封要求，同时还能减少原材料的消耗，降低零件的整体重量。从安装边界来看，块体的底部是全平面结构，没有突出的结构特征，安装时只需要在安装面板上预留对应螺栓孔位的安装空间即可，不需要额外加工避让槽；块体的高度方向尺寸经过优化，

　　保证插装元件装入后，顶部的操作空间足够，不会和周围的管线、其他元件产生干涉。这类零件的建模过程需要重点关注各个腔孔的同轴度、孔位之间的壁厚，壁厚不能小于3mm，避免高压工作下出现材料开裂的问题，同时各个孔道的相交处要做倒钝处理，减少液压油流动时的阻力，避免出现局部涡流导致的油温升高过快。在实际选型应用时，需要根据回路的流量大小匹配主腔的通径尺寸，同时核对安装孔位的间距是否和现场的安装空间匹配，这类集成式块体相比分散式管路连接，能大幅减少外接管路的数量，降低管路接头渗漏的概率，同时让整个液压单元的结构更加紧凑，占用的设备安装空间更小。
