FSAE方程式赛车机头与前翼结构设计

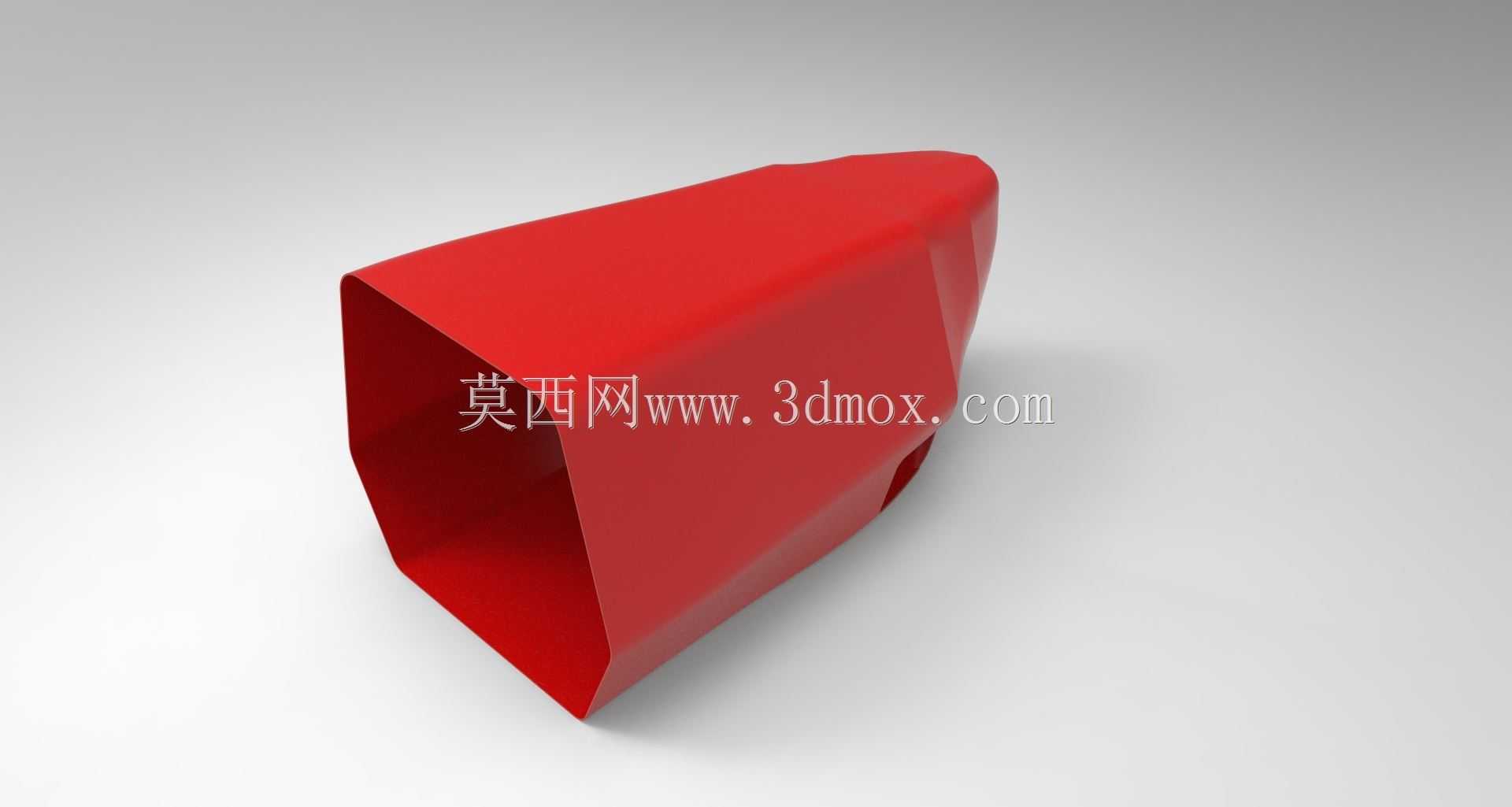

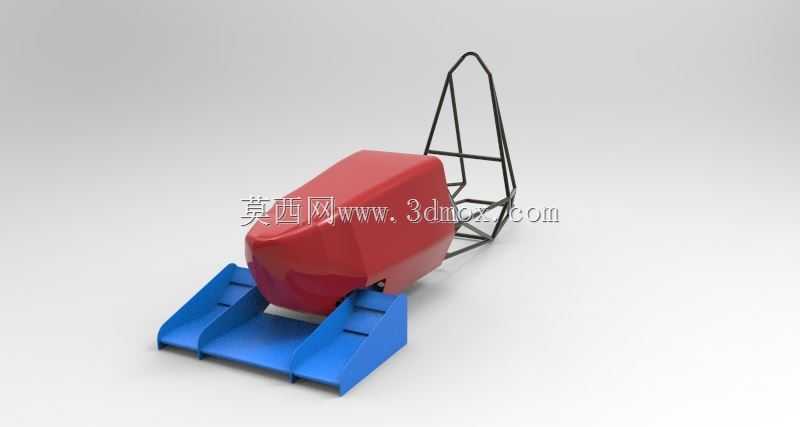

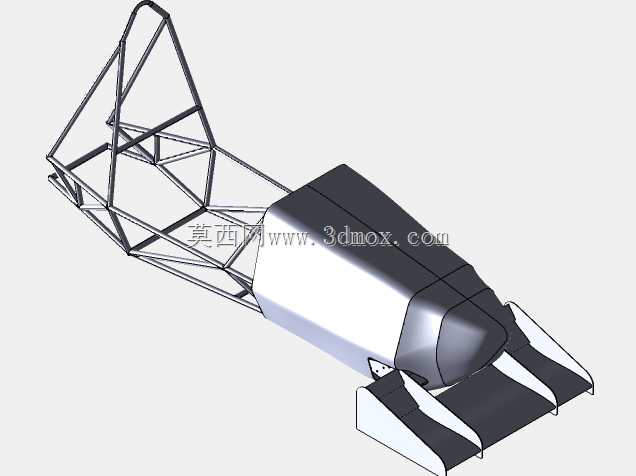

　　这套结构针对大学生方程式赛事的竞速需求开发，核心覆盖车头整流段与前翼气动组件，适配钢管桁架式车架的前端安装点位，在整车气动布局中承担梳理前部来流、为前轮与侧箱区域引导气流走向的作用，同时兼顾碰撞缓冲的结构安全要求。从实际赛事场景来看，方程式赛车在高速过弯与直道加速过程中，前部气动组件的下压力输出直接影响前轮抓地力极限，机头整流罩的曲面过渡则决定了来流能否顺畅导入侧箱散热通道，避免散热器进气效率不足引发的动力系统过热问题。设计过程中首先匹配了钢管车架的前端安装边界，机头罩的后部连接点位完全贴合桁架结构的管材排布，无需额外改动主车架即可完成装配，安装面预留了3mm的调节余量，可适配不同批次管材焊接带来的微小尺寸偏差。

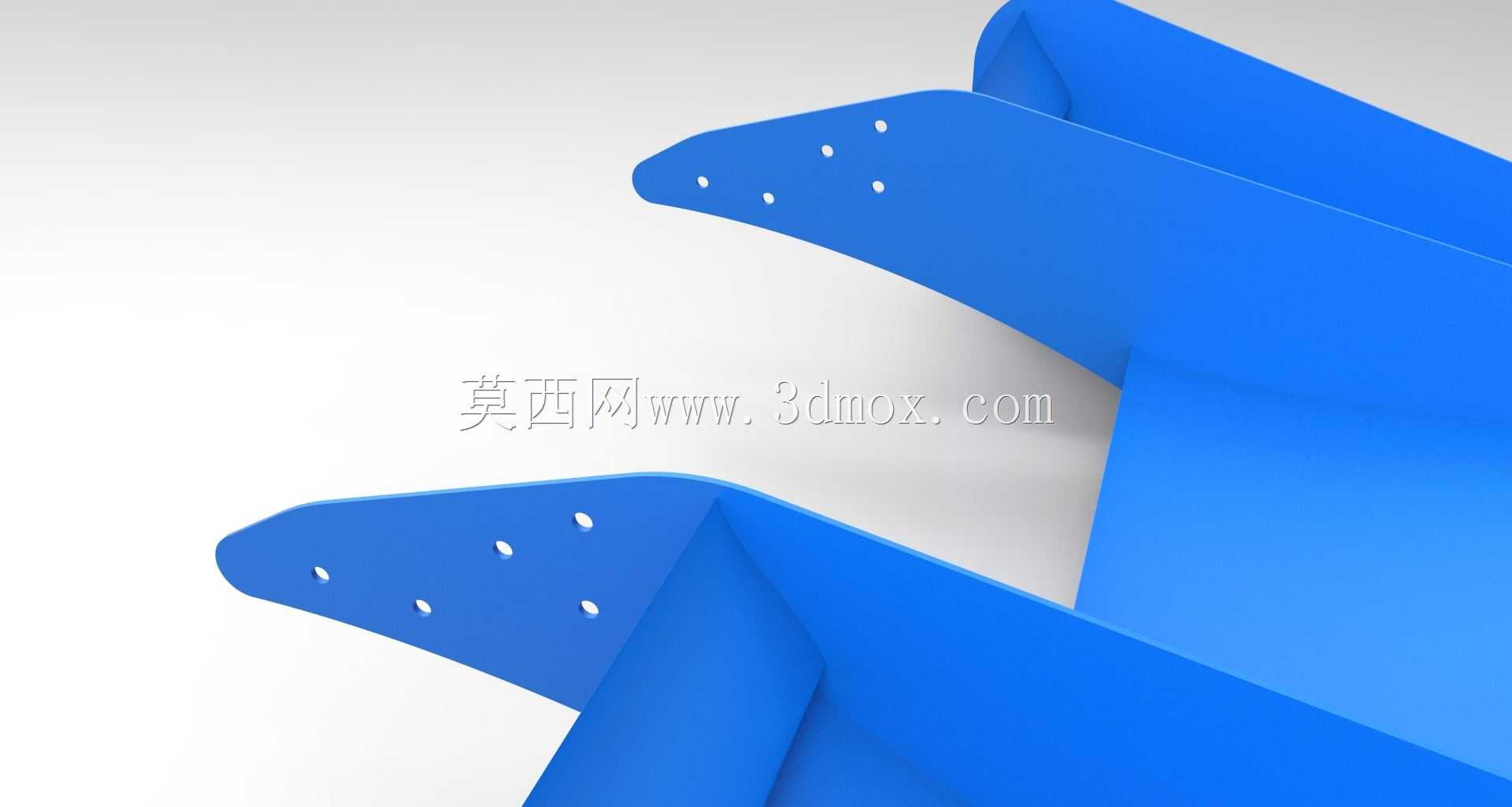

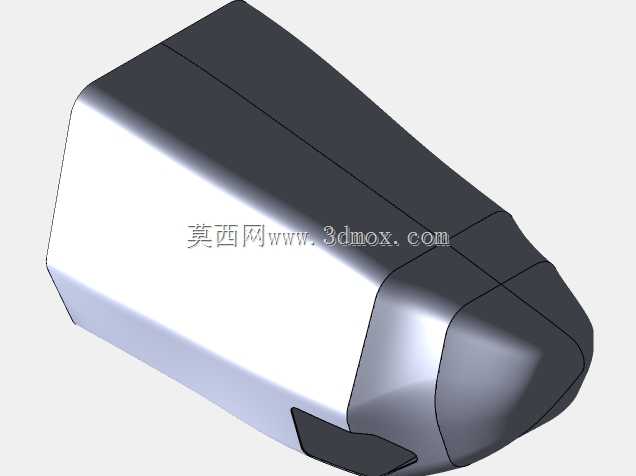

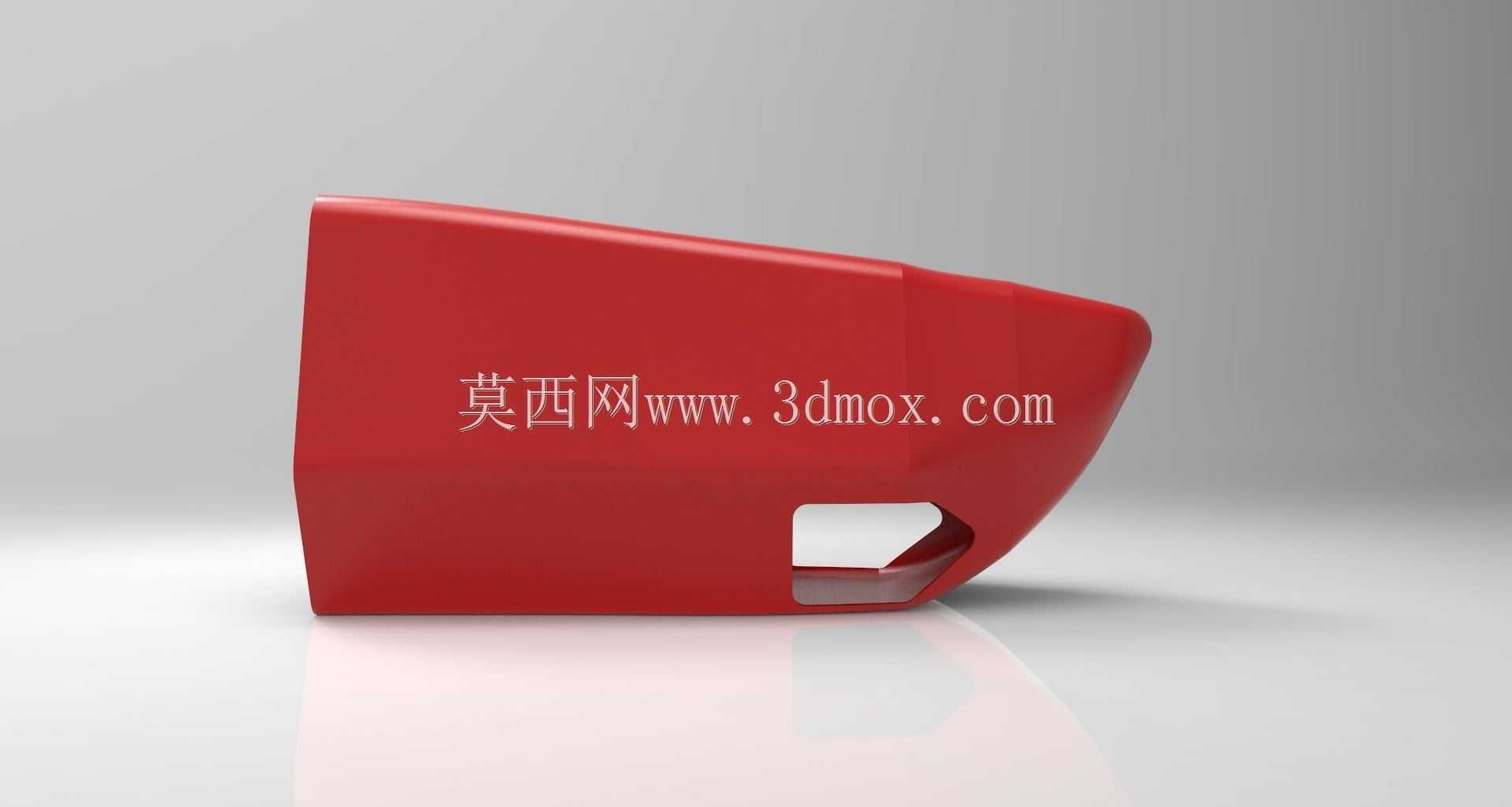

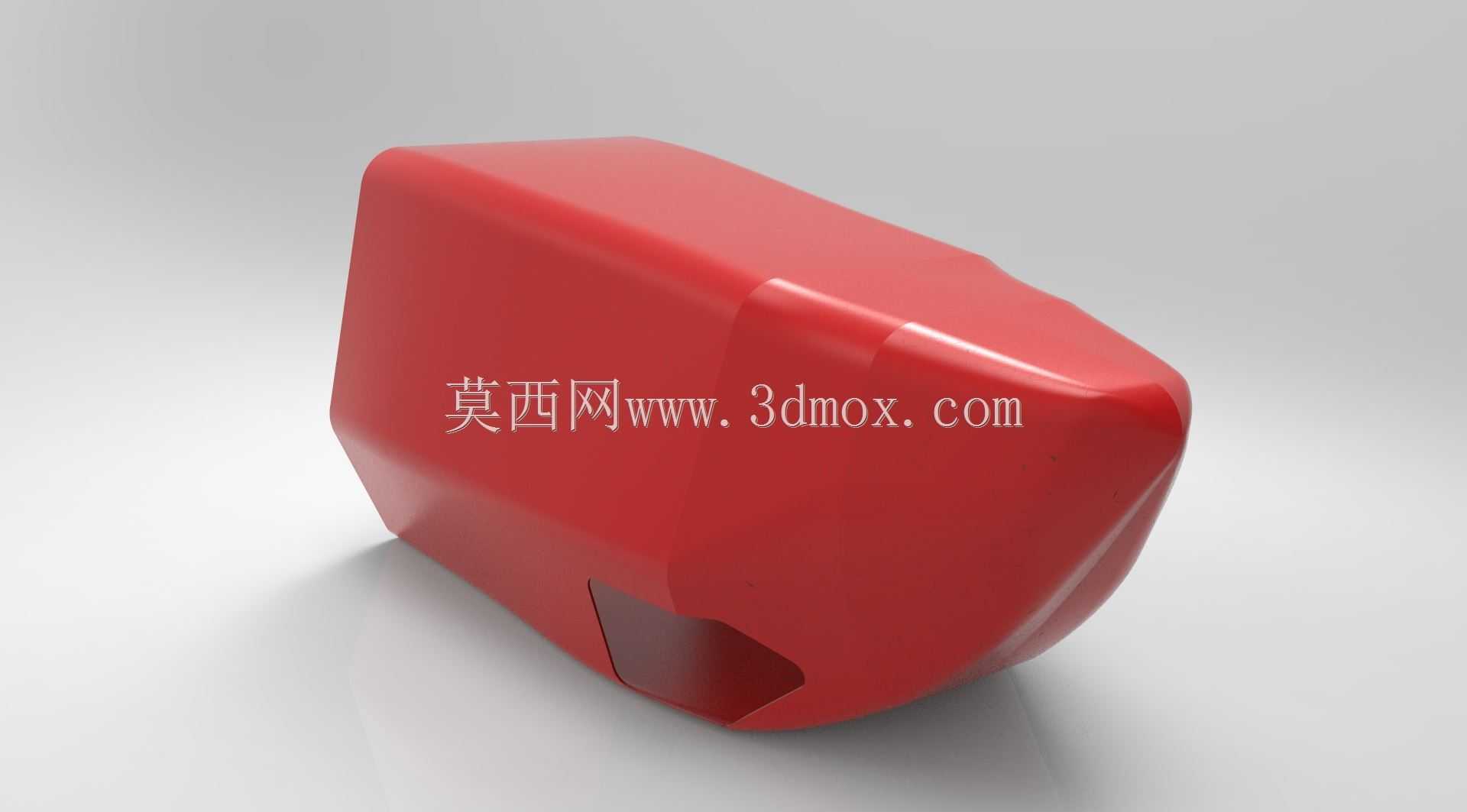

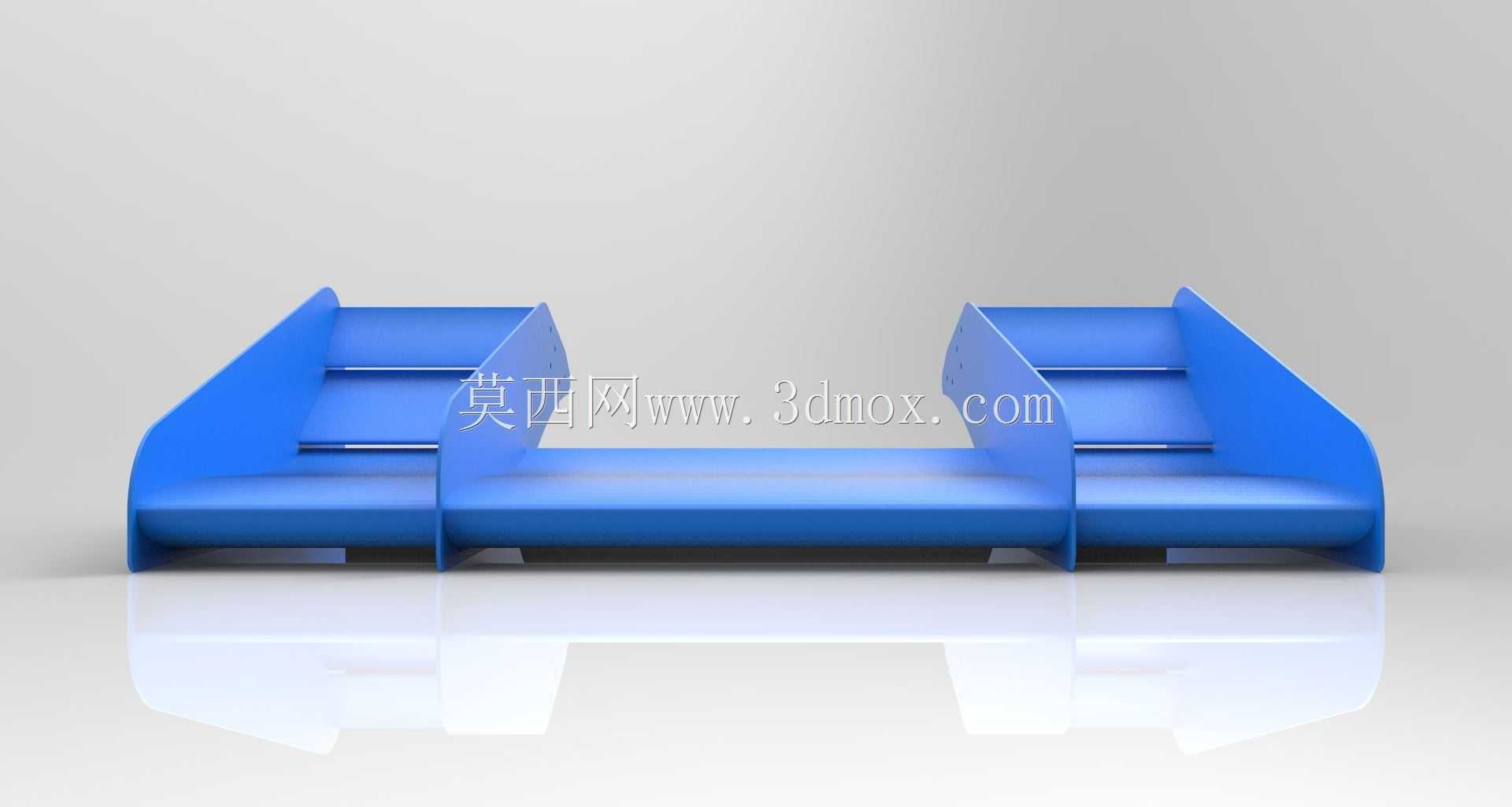

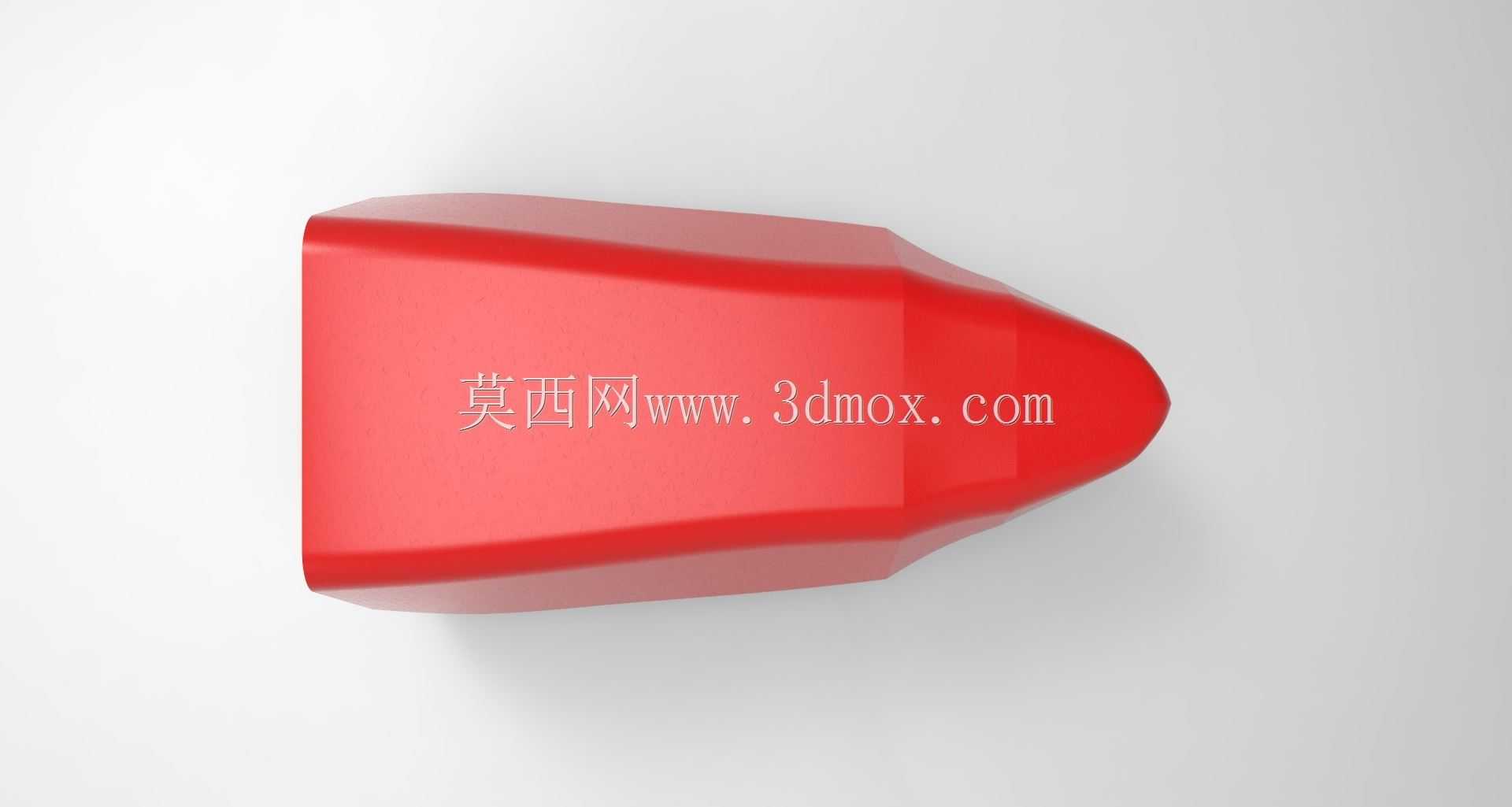

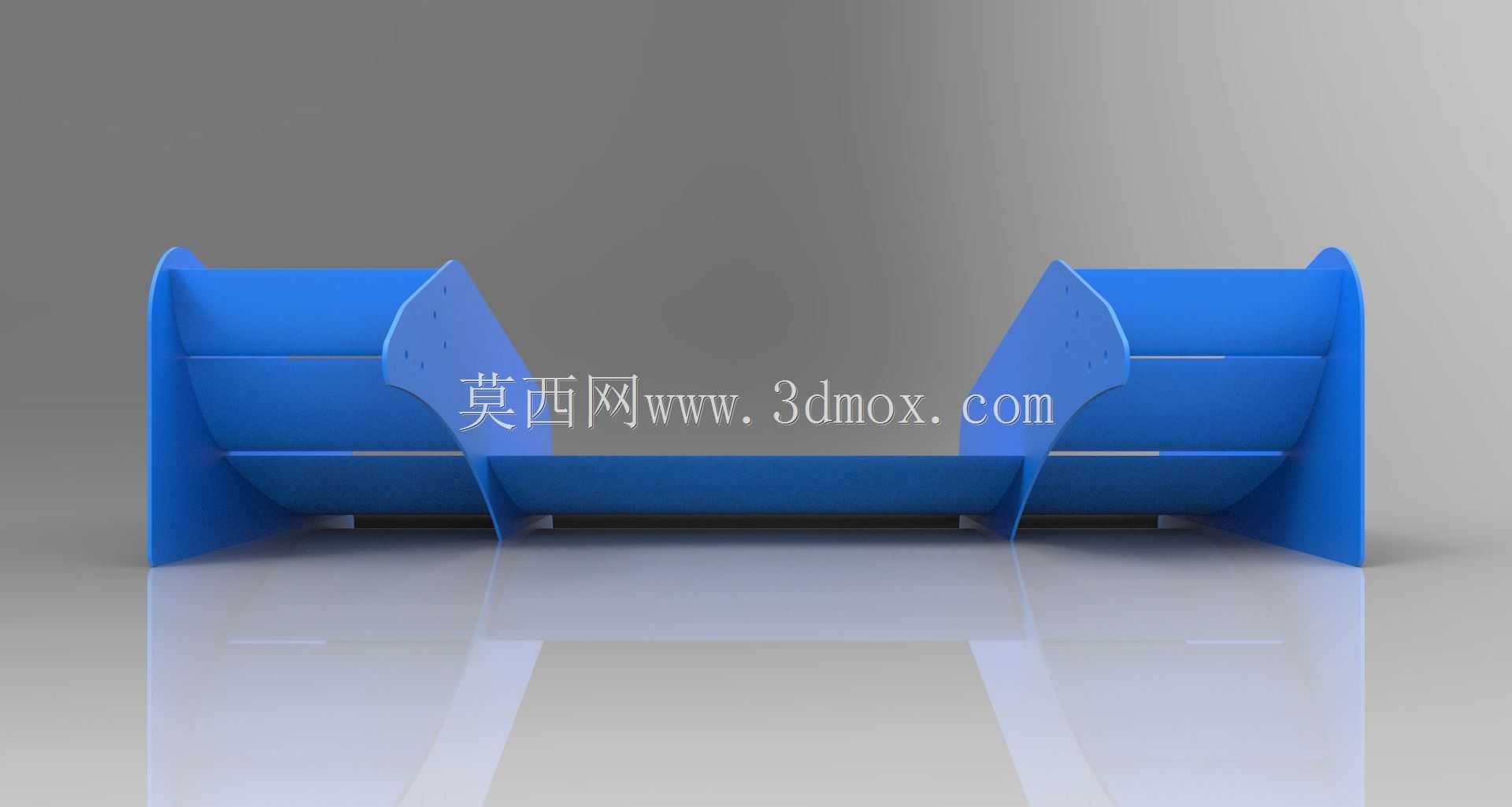

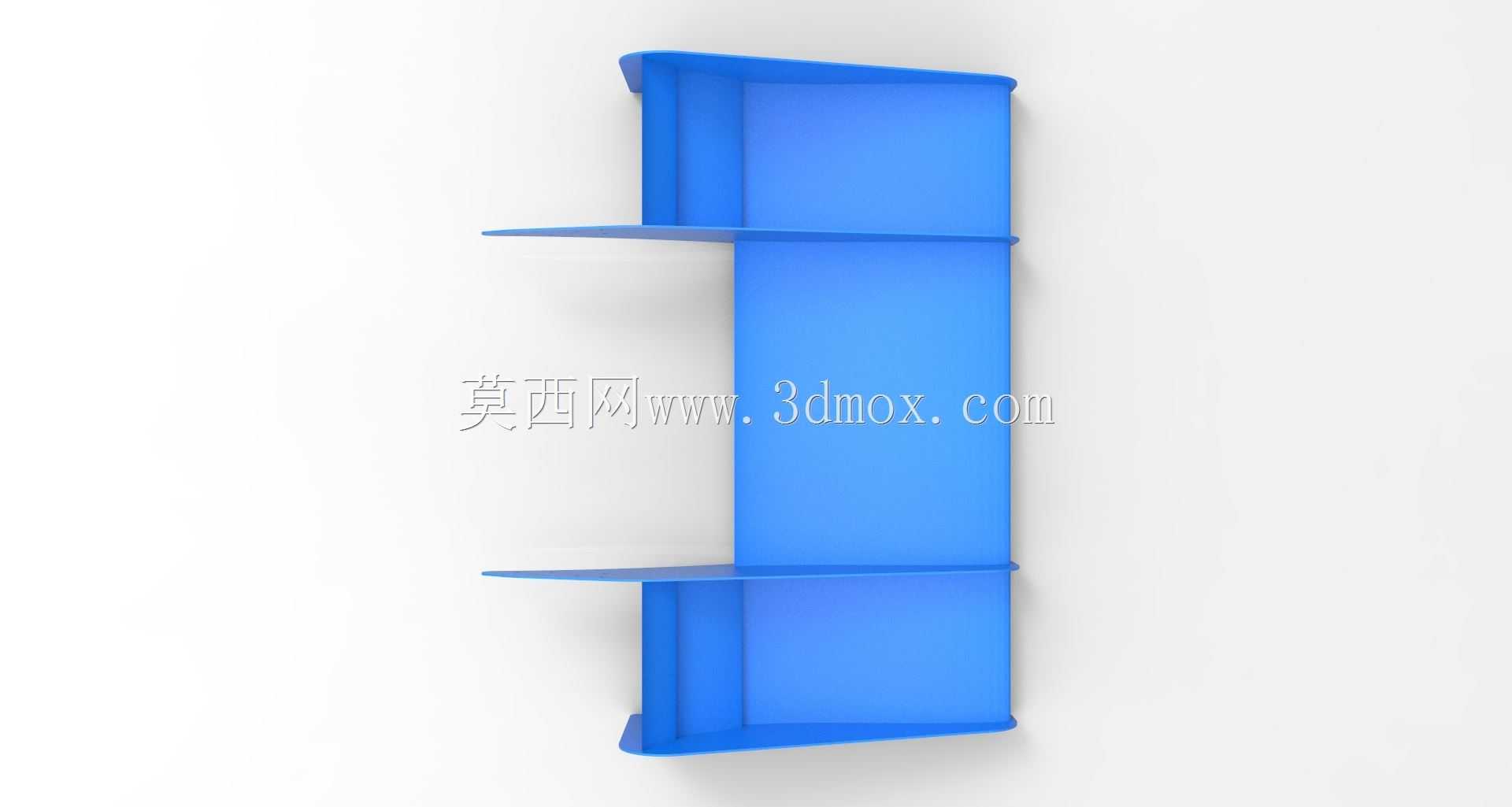

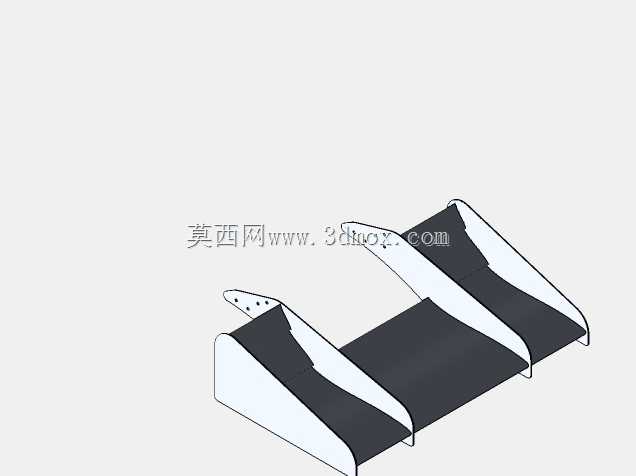

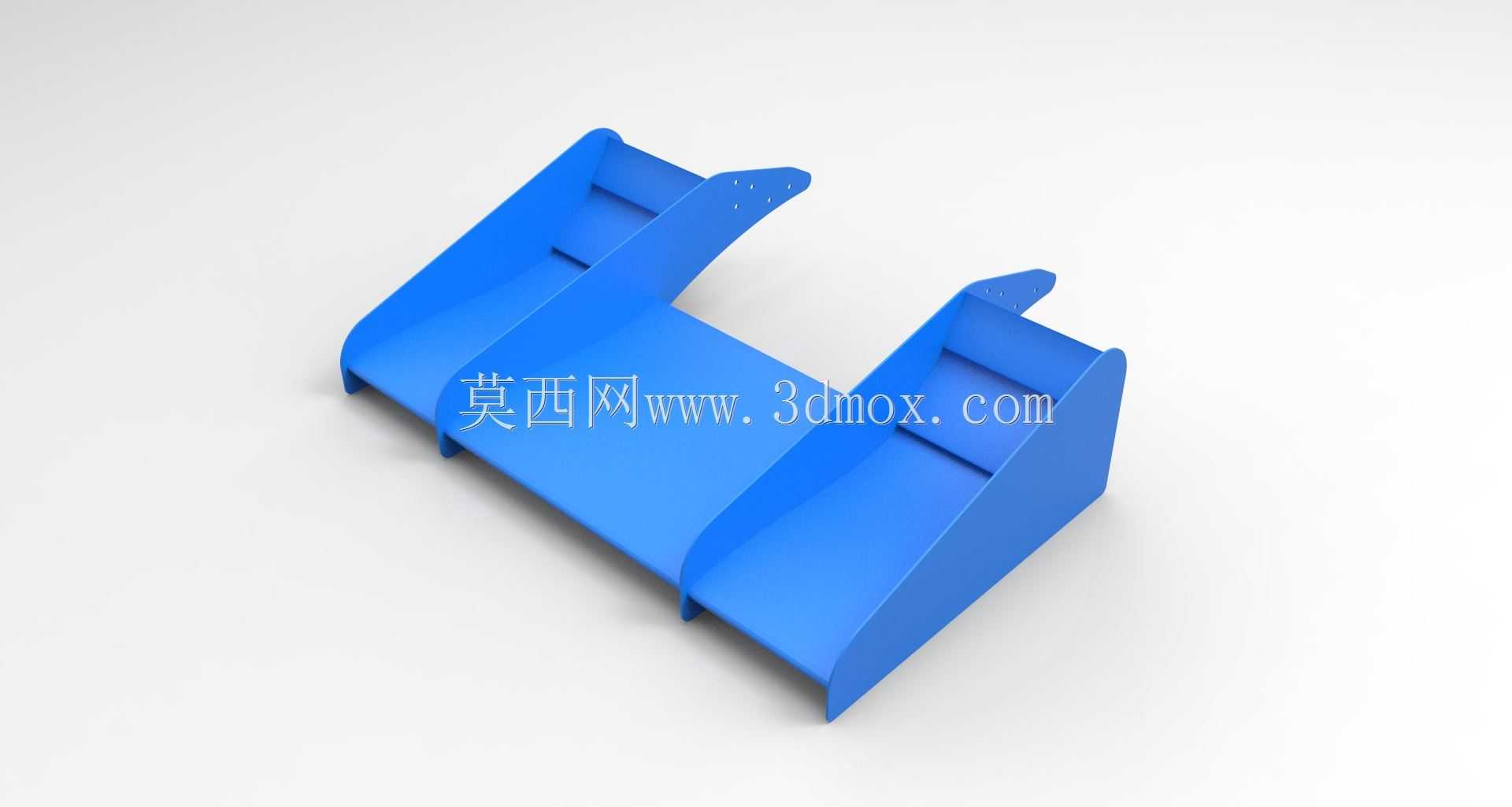

　　前翼采用多段翼型布局，主翼面负责产生基础下压力，两侧端板抑制翼尖涡流的同时，将前轮外侧的乱流引导至车身侧方，减少轮腔区域的气动阻力，翼片与机头下部的连接支架采用一体化曲面过渡，避免支架自身产生额外的气流分离。机头罩的曲面设计遵循气动连续性原则，从前端鼻锥到后部与驾驶舱衔接的位置，曲率变化均匀控制在合理区间，避免出现截面突变引发的气流分离，内部预留了传感器线束与制动管路的走线路径，不会与内部的转向机构、前悬摇臂产生运动干涉。前翼的安装高度兼顾了赛事规则的离地间隙要求，翼片的攻角设置经过多轮气动仿真迭代，在常用车速区间内可输出稳定的下压力，同时不会因过低的离地间隙在赛道起伏路段出现剐蹭风险。整体结构的重量分配经过优化，机头与前翼的整体重心尽量靠近前轴，帮助调整整车前后轴荷配比，提升转向响应速度，各组件的拆分设计也考虑了赛事中的快速维修需求，前翼段与机头罩可单独拆卸更换，无需拆解周边的悬架与转向部件，能够缩短赛中维修的停站时间。
