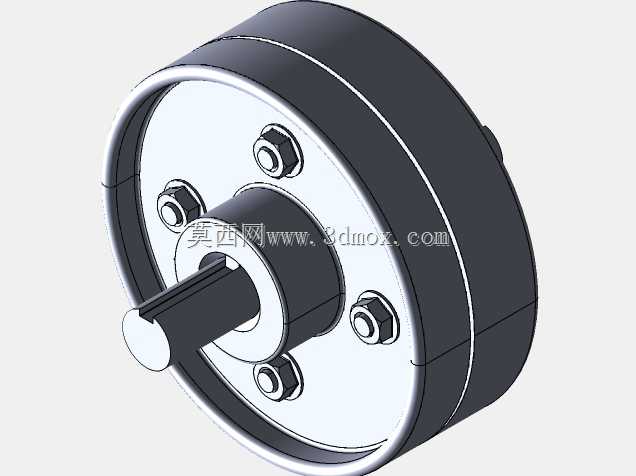

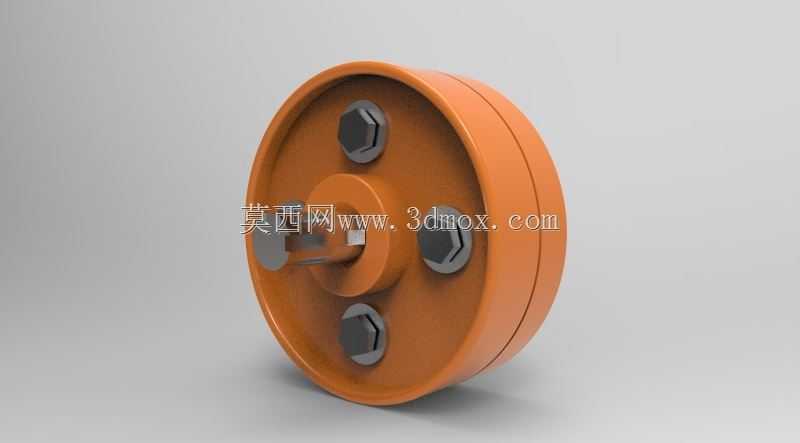

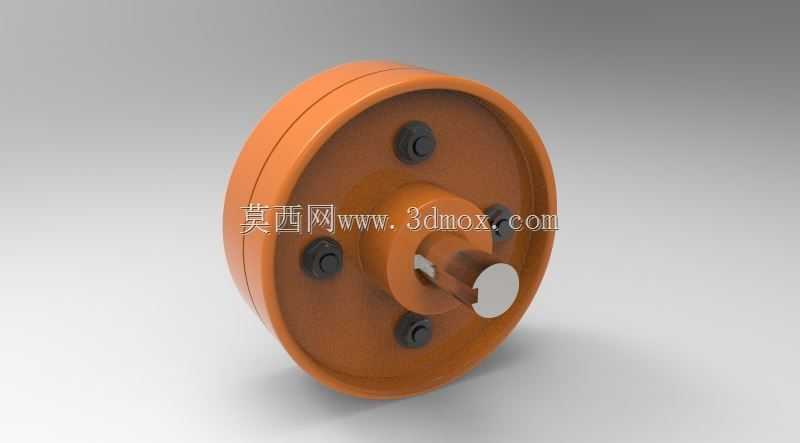

套筒销挠性动力传输联轴器结构

　　在中小功率传动系统的轴系布局里，这类套筒销挠性联轴器常出现在对同轴度公差有一定补偿需求的工位，比如轻工输送线的驱动端、小型风机与电机的衔接处、仪表类设备的动力输出衔接段，相比刚性联轴器，它不需要安装时将两轴的同轴度调校到极高精度，能抵消少量的径向、角向偏移，避免轴系因安装偏差产生额外的交变弯曲应力，延长轴承与轴件的服役寿命。从结构设计逻辑来看，该联轴器采用套筒式主体作为扭矩传递的基础载体，沿端盖圆周均匀布置的销构件承担核心的扭矩传输作用，销件与配合孔之间预留了微量的间隙余量，当两轴出现小幅相对偏移时，销件可在孔内产生微小的自适应位移，不会出现卡滞或额外的附加载荷。端盖通过内六角紧固件与套筒主体锁紧，既可以限制销件的轴向窜动，

　　也能在设备维护时快速拆卸，检查销件的磨损情况，无需将整个联轴器从轴端完全拆下就能完成易损件的更换，大幅降低日常运维的工作量。在安装边界的考量上，这类联轴器的径向尺寸控制较为紧凑，不会占用过多的径向安装空间，适合安装在设备内部布局局促的传动节点，轴向长度根据适配轴径的不同有对应的尺寸梯度，选型时需要确认两端轴的轴径公差、键槽尺寸与联轴器的轴孔参数匹配，同时要预留出足够的轴向安装间隙，避免设备运行过程中因轴的热伸长导致联轴器端面与轴承端盖产生摩擦。实际传动过程中，销构件作为柔性缓冲的核心零件，在传递额定扭矩的同时，还能吸收一部分传动系统产生的小幅振动，减少振动向相邻部件的传递，尤其适用于启动频繁、存在小幅冲击载荷的传动场景，

　　不会像刚性联轴器那样将冲击载荷直接传递到电机输出轴端，降低电机轴受冲击断裂的风险。建模过程中需要重点关注销孔的位置度公差，圆周方向的等分精度直接影响每个销件的受力均匀性，如果孔位偏差过大，会出现个别销件受力过载提前磨损的情况，同时轴孔与键槽的同轴度、端面与轴线的垂直度也需要严格控制，避免安装后出现端面跳动超标的问题，影响传动平稳性。
